Система связи с абонентскими станциями

Номер патента: 1154

Опубликовано: 14.06.1996

Авторы: Венделин Рут Эвис, Грэхем Мартин Эвис

Скачать PDF файл.

Текст

Смотреть все

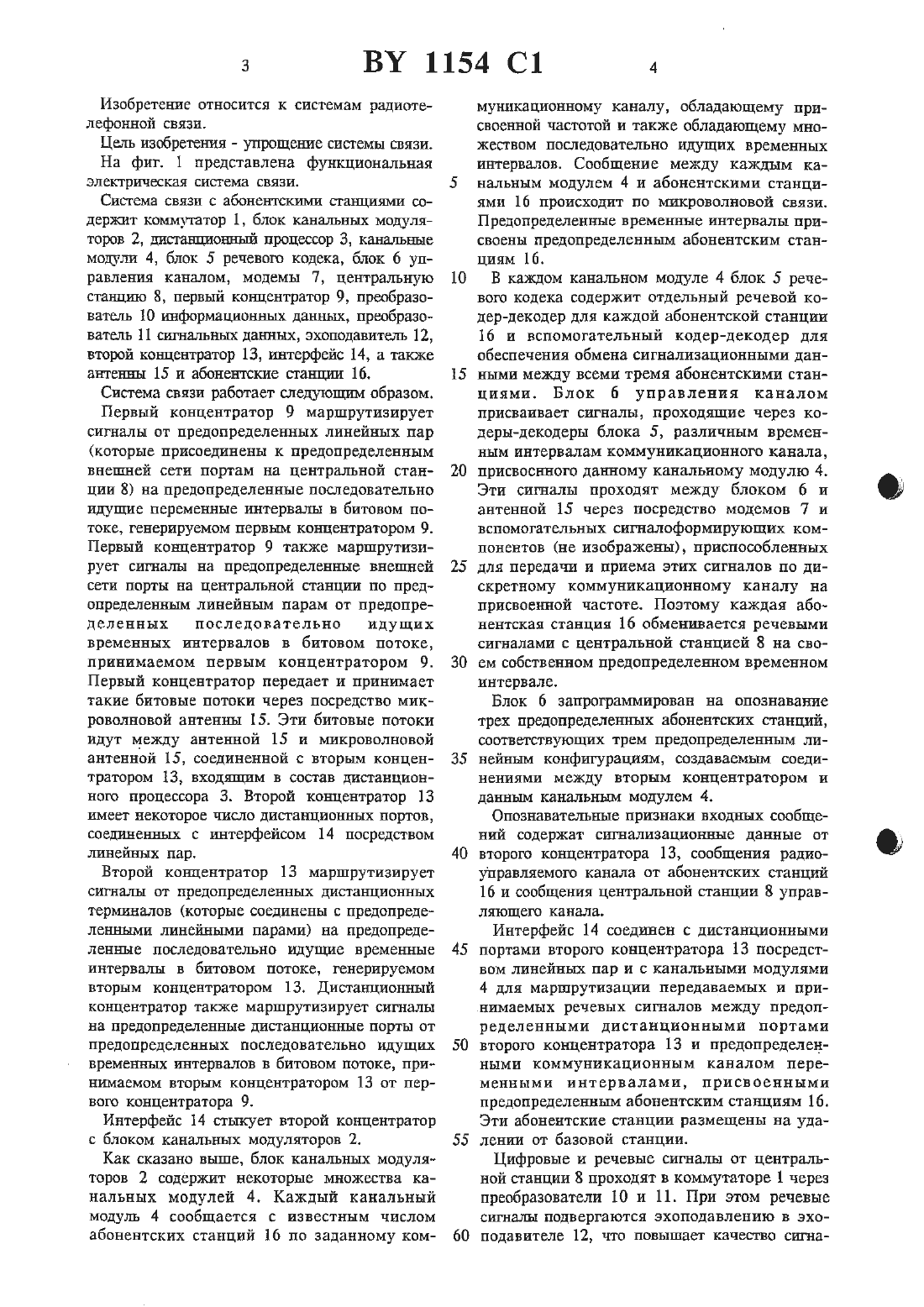

(12) ГОСУДАРСТВЕННОЕ гцтвнтнов ведомство внспувлики ввлвгусь(71) Заявитель Интернэшнл Мобайл Машина Корпорейшн (115)(72) Авторы Грэхем Мартин Эвис, Венделин Рут Эвис (ПБ)(73) Патентообладатель Интернэшнл Мобайл Машина Корпорейшн (ПБ)1. Система связи с абонентскими станциями,содержащая коммутатор, блок канальных модуляторов, дистанционный процессор, при этом коммутатор включен между центральной станцией и дистанционным процессором, который соединен с блоком канальных модуляторов, содержащим канальные модули,каждый из которых содержит соединенные между собой блок речевого кодека, блок управления каналом и модемы, отличающаяся тем, что коммутатор содержит первый концентратор, сведенный с преобразователем внформационных данных и преобразователем сигнальных данных, объединенные входы которых являются входом коммутатора, вход-выход первого концентратора соединен через радиолиниюс антенной, подключенной к второму концентратору дистанционного процессора, при этом второй концентратор соединен с интерфейсом, вход-выход которого является входом-выходом дистанционного процессора, а ВХОдЫ-ВЪЕХОДЫ МОДЕМОВ бЛОКЗ КЗНЗЛЬНЫХ модуляторов соединены с антенной, которая через радиолинии соединена с абонентскими станциями.2. Система Цо п.1, отличающаяся тем, что между преобразователем информационных ДЗННЫХ И первым КОНЦБНТРЗТОрОМ ВКЛЮЧЕН экоподавитетгь.На фиг. 1 представлена функциональная электрическая система связи.Система связи с абонентскими сташшяьш содержит коммутатор 1, блок канальных модуляторов 2, дисганпионньтй процессор 3, канальные мешали 4, блок 5 речевого кодека, блок б управления каналом, модемы 7, центральную станцию 8, первый концентратор 9, преобразователь 10 информационных данных, преобразователь 11 сигналыаъш данных, зхоподавителть 12,второй концентратор 13, интерфейс 14, а также антешаьт 15 и абонентские станции 16.Система связи работает следующим образом.Первый концентратор 9 маршрутизирует сигналы от предопределенных линейных пар(которые присоединены к предопределенным внешней сети портам на центральной станции 8) на предопределенные последовательно идущие переменные интервалы в битовом потоке, генерируемом первым концентратором 9. Первый концентратор 9 также маршрутизирует сигналы на предопределенные внешней сети порты на центральной станции по предопределенным линейным парам от предопределенных последовательно идущих временных интервалов в битовом потоке,принимаемом первым концентратором 9. Первый концентратор передает и принимает такие битовые потоки через посредство микроволновой антенны 15. Эти битовые потоки идут между антенной 15 и микроволновой антенной 15, соединенной с вторым концентратором 13, входящим в состав дистанционного процессора 3. Второй концентратор 13 имеет некоторое число дистанционных портов,соединенных с интерфейсом 14 посредством линейных нар.Второй концентратор 13 маршрутизирует сигналы от предопределенных дистанционных терминалов (которые соединены с предопределенными линейными парами) на предопределенные последовательно идущие временные интервалы в битовом потоке, генерируемом вторым концентратором 13. Дистанционный концентратор также маршрутизирует сигналы на предопределенные дистанционные порты от предопределенных последовательно идущих временных интервалов в битовом потоке, принимаемом вторым концентратором 13 от первою концентратора 9.Интерфейс 14 стьпсует второй концентратор с блоком канальных модуляторов 2.Как сказано выше, блок канальных модуляторов 2 содержит некоторые множества канальных модулей 4. Каждый канальный модуль 4 сообщается с известным числом абонентских станций 16 по заданному ком 10мунпкационному каналу, обладающему присвоенной частотой и также обладающему множеством последовательно идущих временных интервалов. Сообщение между каждым канальным модулем 4 и абонентскими станциями 16 происходит по микроволновой связи. Предопределенные временные интервалы присвоены предопределенным абонентским станциям 16.В каждом канальном модуле 4 блок 5 речевого кодека содержит отдельный речевой кодер-декодер для каждой абонентской станции 16 и вспомогательный кодер-декодер для обеспечения обмена сигнализационными данными между всеми тремя абонентскими станциями. Блок 6 управления каналом присваивает сигналы, проходящие через кодеры-декодеры блока 5, различным временным интервалам коммуникационного канала,присвоенного данному канальному модулю 4. Эти сигналы проходят между блоком 6 и антенной 15 через посредство модемов 7 и вспомогательных сигналоформирующих компонентов (не изображены), приспособленных для передачи и приема этих сигналов по дискретному коммуникационному каналу на присвоенной частоте. Поэтому каждая абонентская станция 16 обменивается речевыми сигналами е центральной станцией 8 на своем собственном предопределенном временном интервале.Блок 6 запрограммирован на опознавание трех предопределенных абонентских станций,соответствующих трем предопределенным линейным конфигурациям, создаваемым соединениями между вторым концентратором и данным канальным модулем 4.Опознавательные признаки входных сообщений содержат сигнализационные данные от второго концентратора 13, сообщения радиоуправляемого канала от абонентских станций 16 и сообщения центральной станции 8 управляющего канала.Интерфейс 14 соединен с дистанционными портами второго концентратора 13 посредством линейных пар и с канальными модулями 4 для маршрутизации передаваемых и при нимаемых речевых сигналов между предоп ределенными дистанционными портами второго концентратора 13 и предопределенными коммуникационным каналом переменными интервалами, присвоенными предопределенным абонентским станциям 16. Эти абонентские станции размещены на удалении от базовой станции.Цифровые и речевые сигналы от центральной станции 8 проходят в коммутаторе 1 через преобразователи 10 и 11. При этом речевые СШНШЕЫ подвергаются эхоподавлению в эхоподавителе 12, что повышает качество сшиа ВУ 115401лов. Поскольку переменные шттервацш не зафиксированы жестко для Канадой абонентскойстанции 16, система проще дРУгих аналогичных систем.Заказ 1445. Тираж 20 экз. Государственное патентное ведомство Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.

МПК / Метки

МПК: H04B 7/00

Метки: станциями, связи, абонентскими, система
