Устройство для поверхностной обработки лент жидкостями

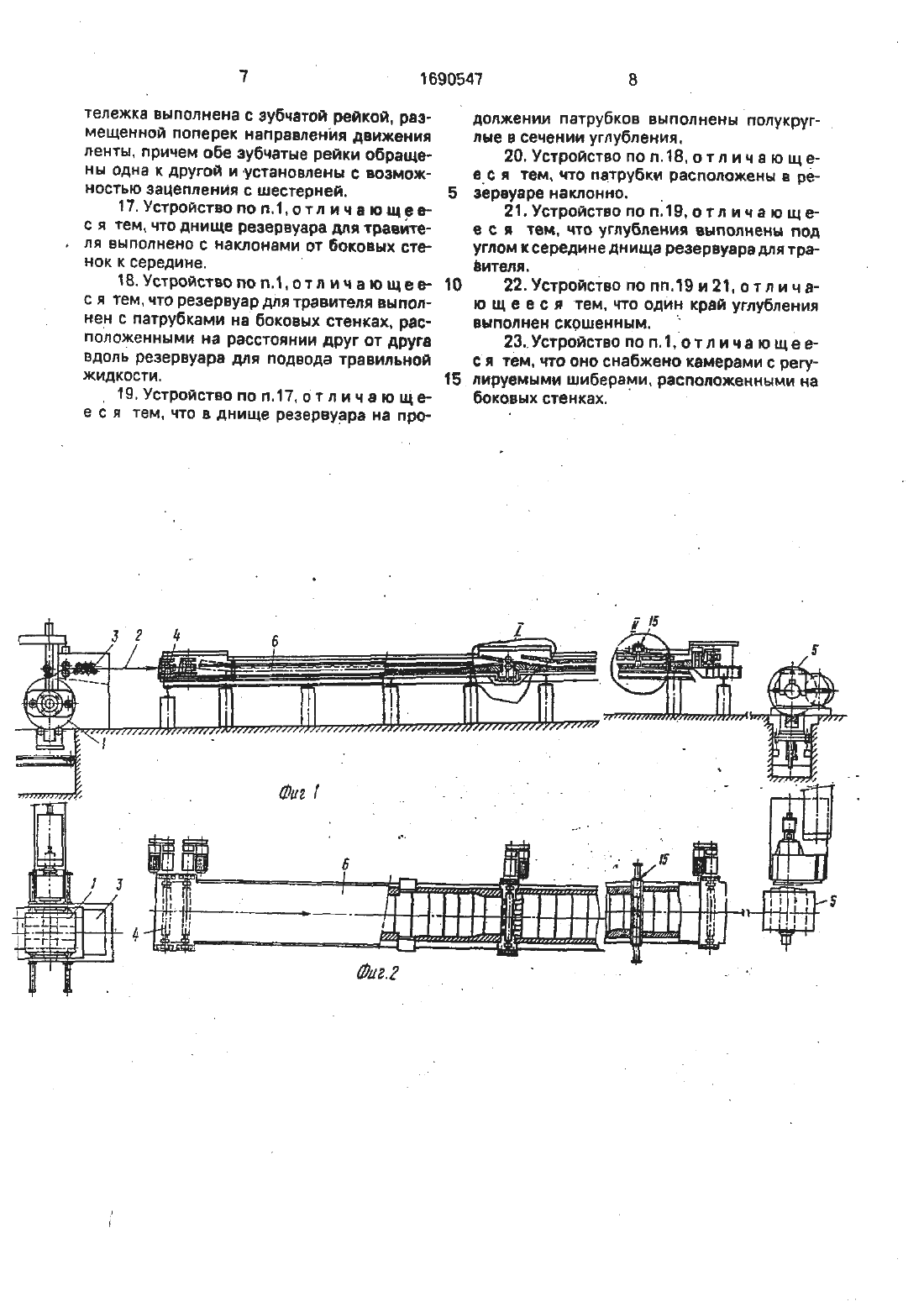

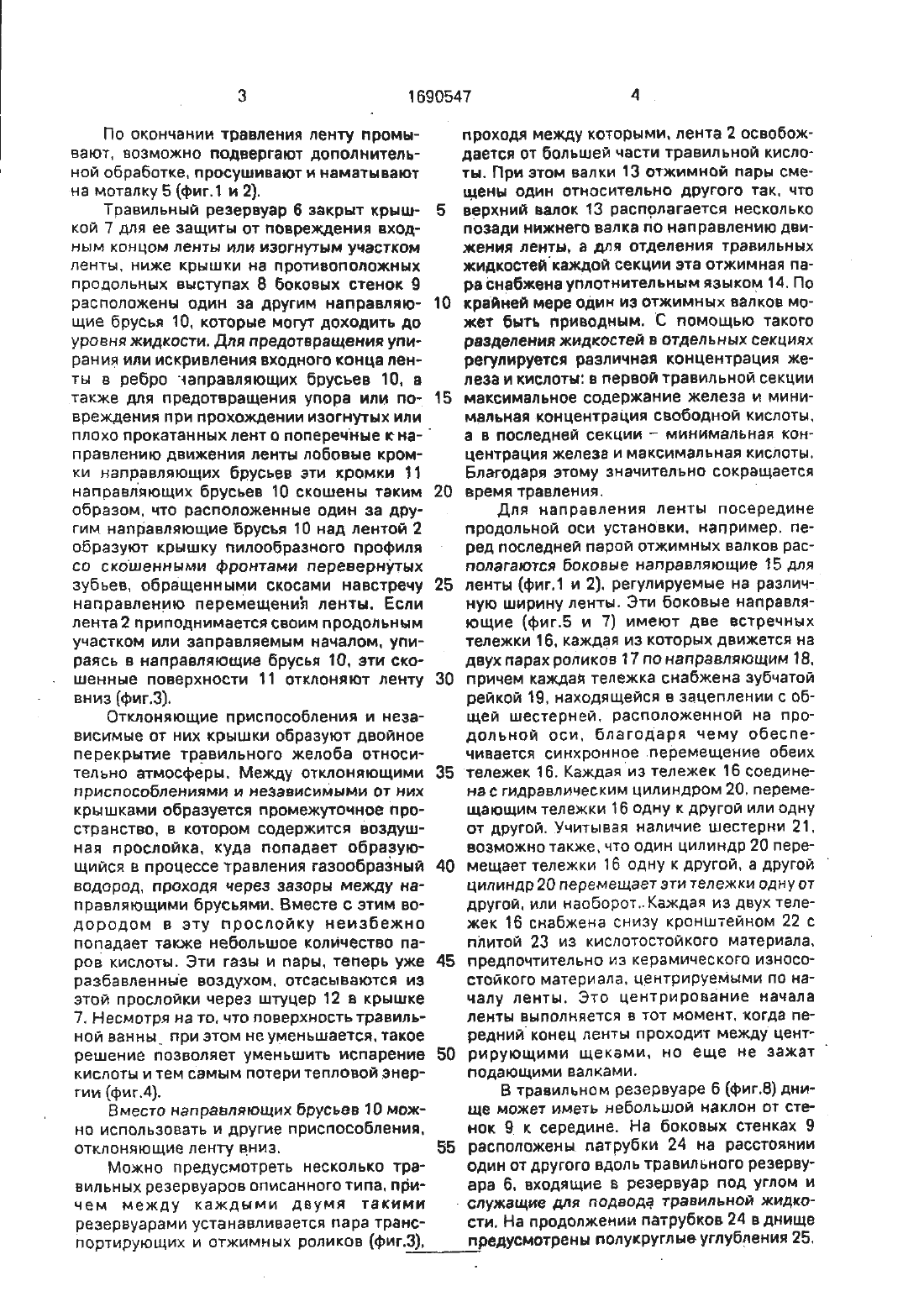

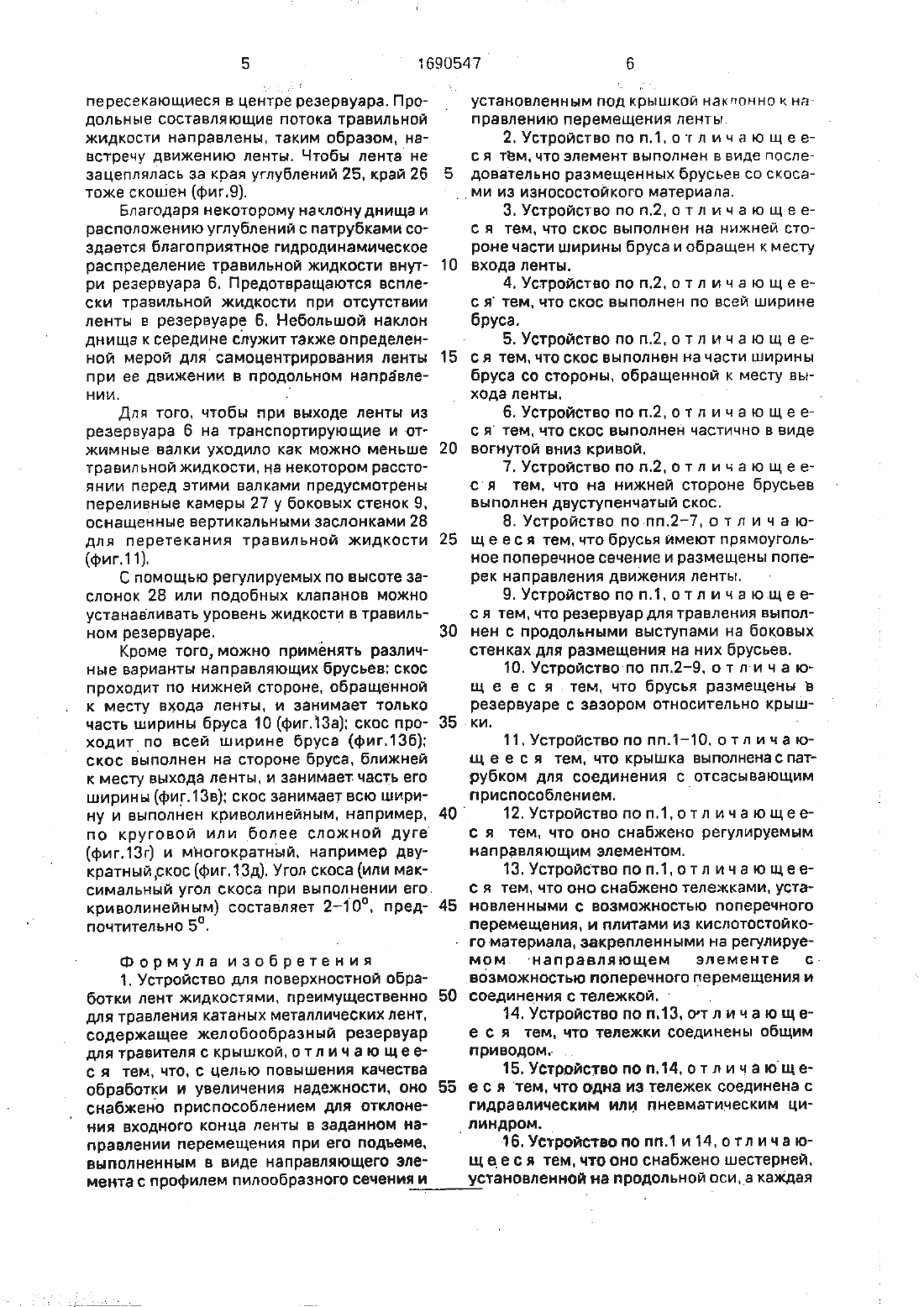

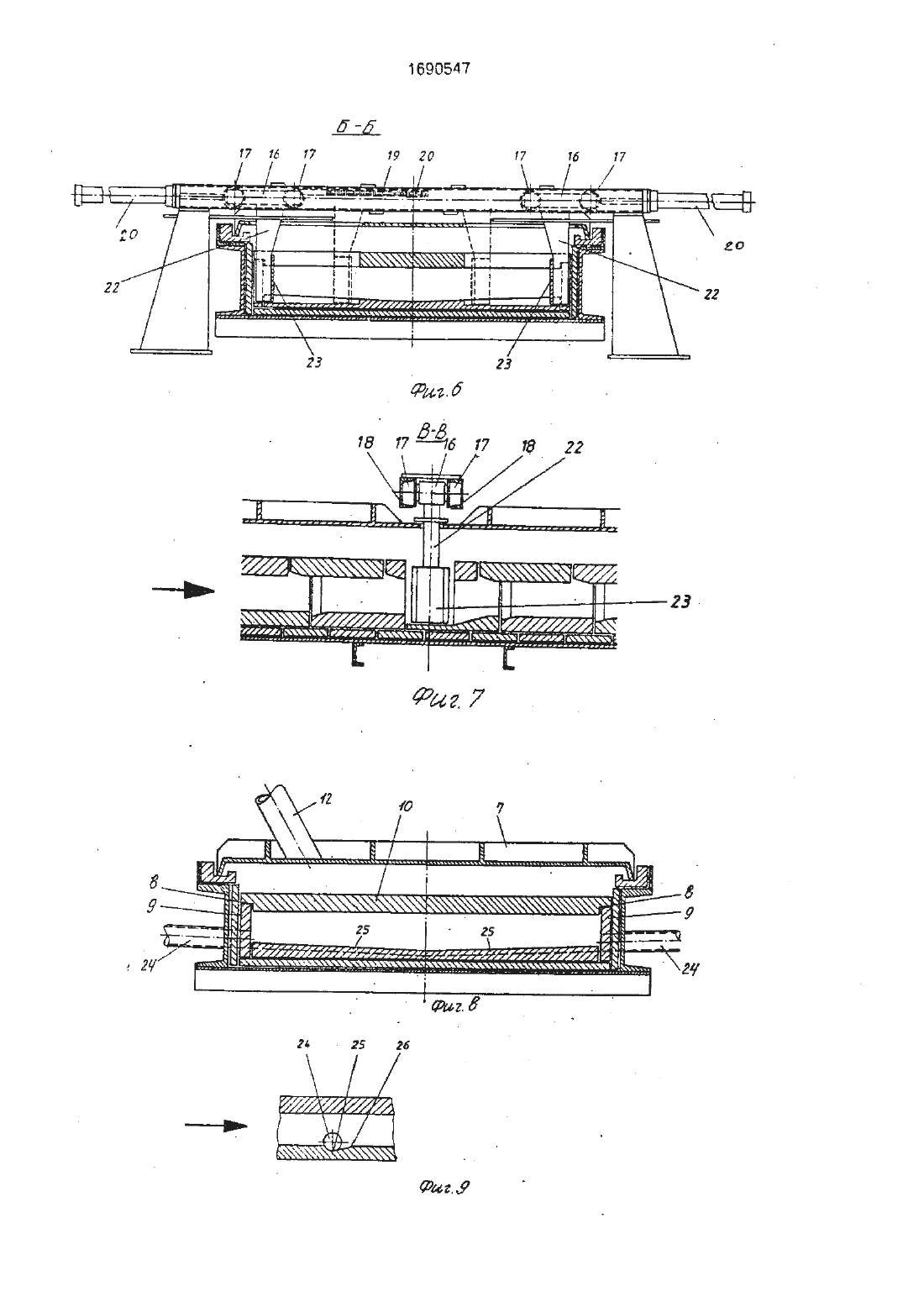

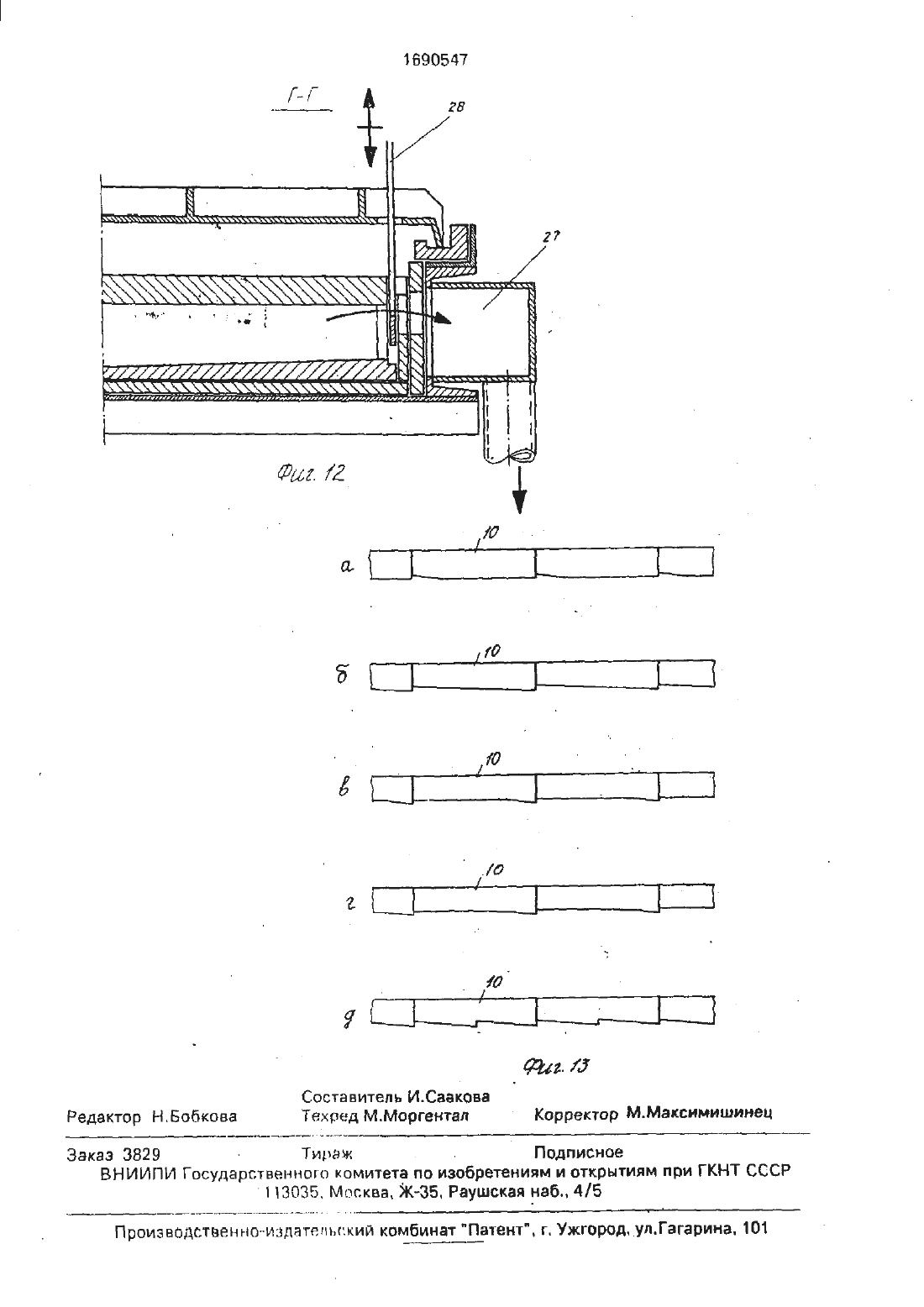

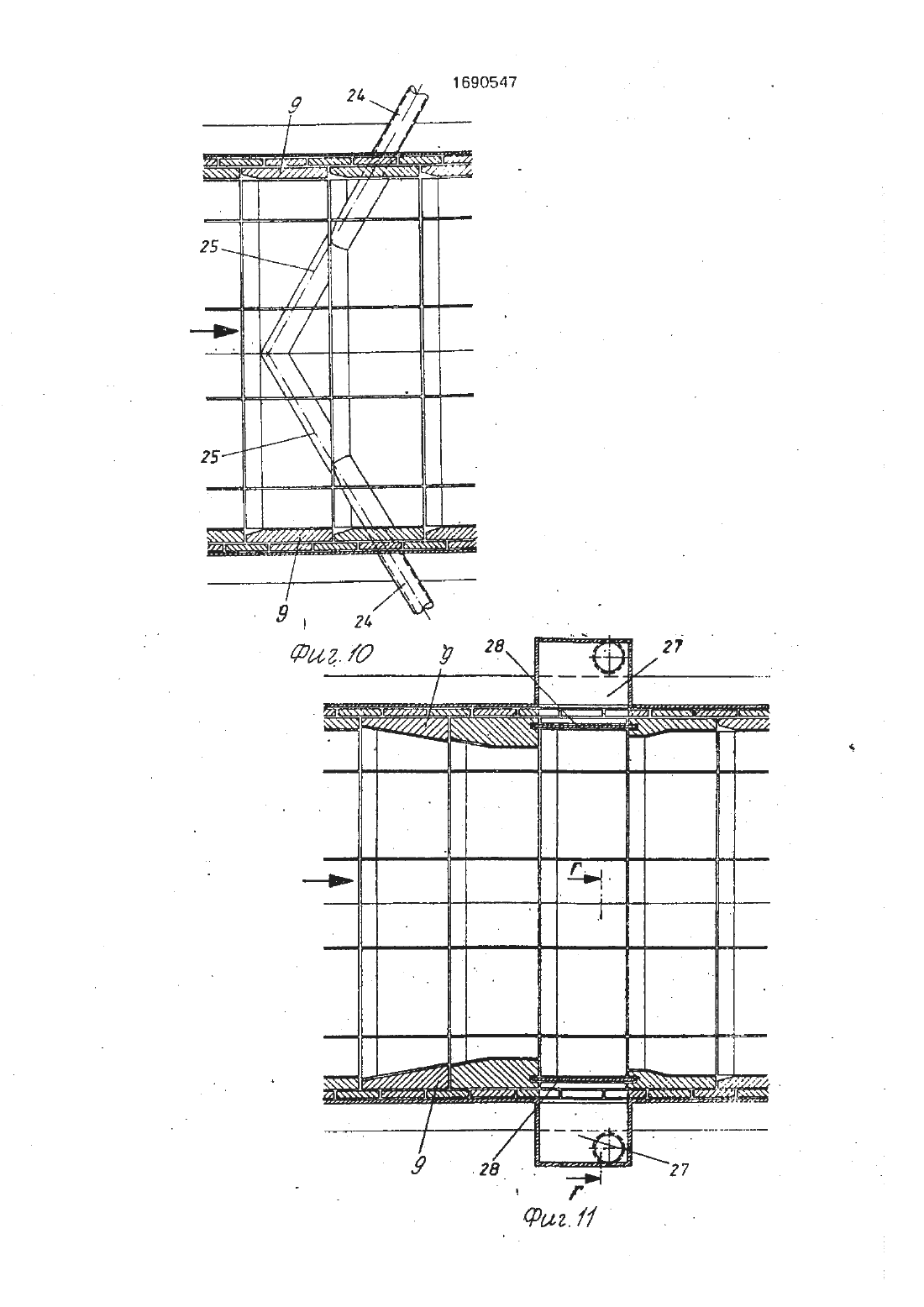

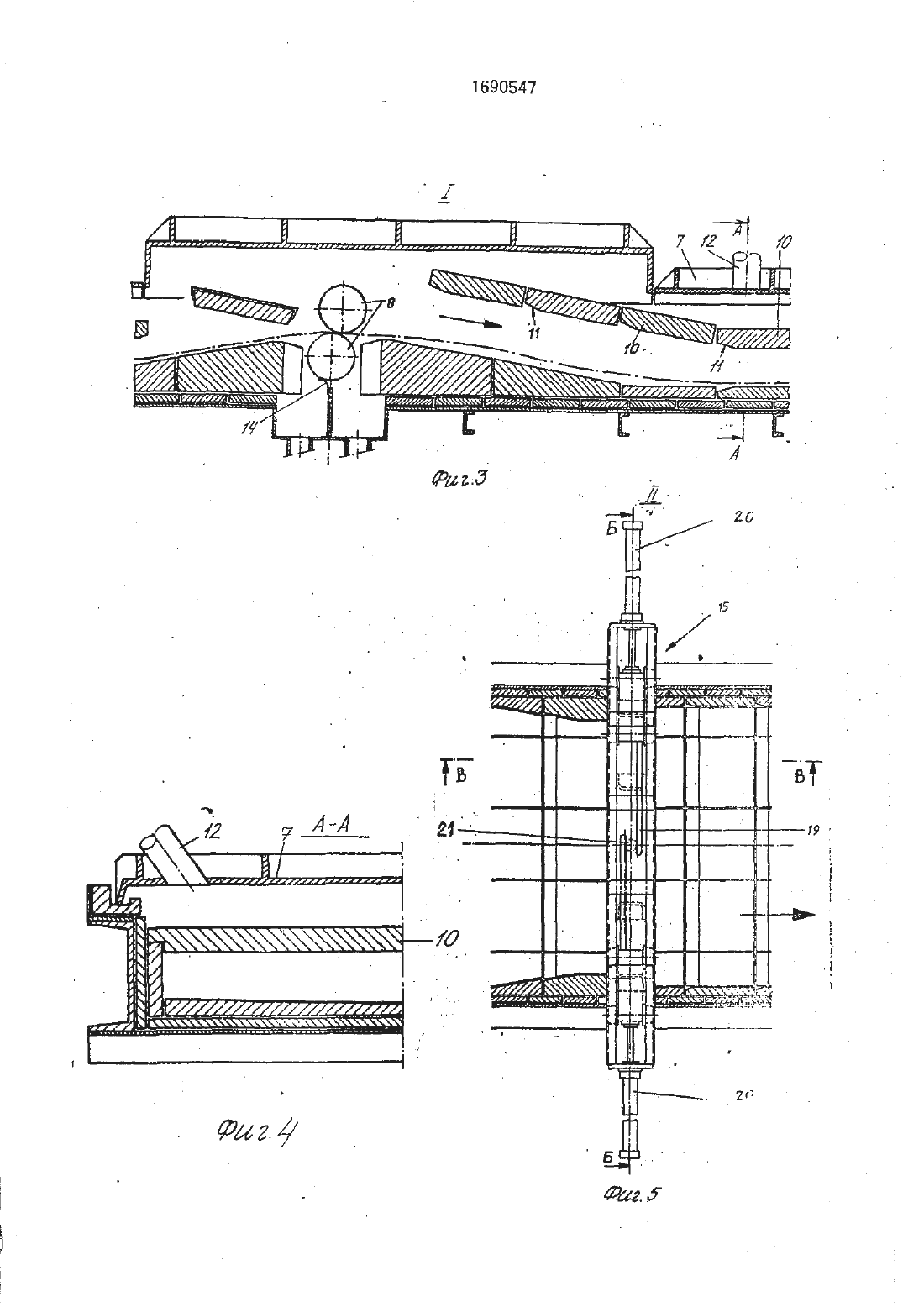

По окончании травления ленту промывают. возможно подвергают дополнительной обработке. просушивают и наматывают на моталку 5 (фиг.1 и 2).Травильный резервуар б закрыт крышкой 7 для ее защиты от повреждения входным концом ленты или изогнутым участком ленты. ниже крышки на противоположных продольных выступах 8 боковых стенок 9 расположены один за другим направляющие брусья 10 которые могут доходить до уровня жидкости. Для предотвращения упирания или искривления входного конца ленты в ребро чаправляющих брусьев 10. а также для предотвращения упора или повреждения при прохождении изогнутых илиплохо прокатанных лент о поперечные к на-правлению движения ленты лобовые кромки направляющих брусьев эти кромки 11 направляющих брусьев 10 скошены таким образом, что расположенные один за ДНУ гим направляющие брусья 10 над лентой 2 образуют крышку пилообразного профиля со скошенными фронтами перевернутых зубьев. обращенными скосами навстречу направлению перемещения ленты. Если лента 2 приподнимается своим продольным участком или заправляемым началом. упираясь в направляющие брусья 10. эти скошенные поверхности 11 отклоняют ленту вниз (фипЗ).Отклоняющие приспособления и независимые от них крышки образуют двойное перекрытие травильного желоба относительно атмосферы. Между отклоняющими приспособлениями и независимыми от них крышками образуется промежуточное пространство, в котором содержится воздушная прослойка. куда попадает образующийся в процессе травления газообразный водород. проходя через зазоры между направляющими брусьями. Вместе с этим водородом в эту прослойку неизбежно попадает также небольшое количество паров кислоты. Эти газы и пары. теперь уже разбавленные воздухом. отсасываются из этой прослойки через штуцер 12 в крышке 7. Несмотря на то. что поверхность травильной ванны при этом не уменьшается. такое решение позволяет уменьшить испарение кислоты и тем самым потери тепловой анергии (фигд).Вместо направляющих брусьев 10 можно использовать и другие приспособления. отклоняющие ленту вниз.можно предусмотреть несколько травильных резервуаров описанного типа. причем между каждыми двумя такими резервуарами устанавливается пара транспортирующих и отжимных роликов (фиг.3проходя между которыми. лента 2 освобождается от большей части травильной кислоты. При этом валки 13 отжимной пары смещены один относительно доУгого так. что верхний валок 13 располагается несколько позади нижнего валка по направлению движения ленты. а для отделения травильных жидкостейкаждой секции эта отжимная пара снабжена уплотнительным языком 14. По крайней мере один из отжимных валков может быть приводным. С помощью такого разделения жидкостей в Отдельных секциях регулируется различная концентрация железа и кислоты в первой травильной секции максимальное содержание железа и минимальная концентрация свободной КИСЛОТЫ. а в последней секции минимальная концентрация железа и максимальная кислоты. Благодаря этому значительно сокращается время травления.Для направления ленты посередине продольной оси установки. например. перед последней парой отжимных валков располагаются боковые направляющие 15 для ленты (фит и 2). регулируемые на различную ширину ленты. Эти боковые направляющие (фиг.5 и 7) имеют две встречных тележки 16. каждая из которых движется на двух парах роликов 17 по направляющим 18. причем каждая тележка снабжена зубчатой рейкой 19. находящейся в зацеплении с общей шестерней. расположенной на продольной оси. благодаря чему обеспечивается синхронное перемещение обеих тележек 16. Каждая из тележек 16 соединена с гидравлическим цилиндром 20, Перемещающим тележки 16 одну к другой или одну от другой. Учитывая наличие шестерни 21. возможно также. что один цилиндр 20 перемещает тележки 16 одну к другой. а другой цилиндр 20 перемещает эти тележки одну от другой. или наоборопкаждая из двух тележек 16 снабжена снизу кронштейном 22 с плитой 23 из кислотостойкого материала. предпочтительно из керамического износостойкого материала. центрируемыми по началу ленты. Это центрирование начала ленты выполняется в тот момент. когда передний конец ленты проходит между цент рирующими щеками. но еще не зажатВ травильном резервуаре 6 (фипб) днище может иметь небольшой наклон от стенок 9 к середине. На боковых стенках 9 расположены патрубки 24 на расстоянии один от другого вдоль травильного резервуара б. входящие в резервуар под углом и- служащие для подвода травильной жидко сти. На продолжении патрубков 24 в днище предусмотрены полукруглые углубления 25.пересекающиеся в центре резервуара. Продольные составляющие потока травильной жидкости направлены. таким образом. навстречу движению ленты. Чтобы лента не зацеплялась за края углублений 25. край 26 тоже скошен (фиг.9).Благодаря некоторому наклону днища и расположению углублений с патрубками создается благоприятное гидродинамическое распределение травильной жидкости внутри резервуара Б. предотвращаются всплески травильной жидкости при отсутствии ленты в резервуаре Б. Небольшой наклон днища к середине служит также определенной мерой длясамоцентрирования ленты при ее движении в продольном направлении. С Для того. чтобы при выходе ленты из резервуара 6 на транспортирующие и отжимные валки уходило как можно меньше тра вил ьной жидкости, на некотором расстоянии перед этими валками предусмотрены переливные камеры 27 у боковых стенок 9. оснащенные вертикальными заслонками 28 для перетекания травильной жидкостиС помощью регулируемых по высоте заслонок 28 или подобных клапанов можно устанавливать уровень жидкости в травильном резервуаре.Кроме того, можно применять различные варианты направляющих брусьев скос проходит по нижней стороне. обращенной к месту входа ленты. и занимает только часть ширины бруса 10 (фигЮа) скос проходит по всей ширине бруса (фиг.13 б) скос выполнен на стороне бруса, ближней к месту выхода ленты. и занимает часть его ширины (фит-Азе) скос занимает всю ширину и выполнен криволинейным. например.по круговой или более сложной дуге(фиг.13 г) и многократный. например двукратныйркос (фиглЗд). Угол скоса (или мак СИМЗЛЬНЫЙ УГОЛ СКОСЗ при ВЫПОЛНЕНИИ его.1. Устройство для поверхностной обработки лент жидкостями. преимущественно ДЛЯ травления катаных МЕТЗЛЛИЧЕСКИХ ЛВНТ. содержащее желобообразный резервуар для травитепя с крышкой. о тл и ч а ю ще ес я тем. что. с целью повышения качества обработки и увеличения надежности. оно снабжено приспособлением для отклонения входного конца ленты в заданном направлении перемещения при его подъеме. выполненным в виде направляющего элемента с профилем пилообразного сечения иУСТЗНОВЛБННЫМ ПОД КПЫШКОЙ НЗКПОННО К направлению перемещения ленты.2. Устройство по п.1. о т л и ч а ю щ е еС Я ТЕМ. ЧТО ЭЛВМВНТ ВЫПОЛНЕН Б виде ПОСПЕдовательно размещенных брусьев со скоса ми из износостойкого материала, 3. Устройство по п 2. о т л и ч а ю щ е ес я тем, что скос выполнен на нижней стороне части ширины бруса и обращен к месту входа ленты.4. Устройство по п.2. о т л и ч в ю щ е ес я тем. что скос выполнен по всей ширине бруса.б. Устройство по п.2. о т л и ч а ю щ е еС Я ТВМ, ЧТО СКОС ВЫПОЛНЕН на ЧЗСТИ ШИрИНЫ бруса со стороны. обращенной к месту выхода ленты.б. Устройство по п.2. о т л и ч а ю щ е ес я тем. что скос выполнен частично в виде вогнутой вниз кривой.7, Устройство по п.2. о т л и ч а ю щ е ес я тем. что на нижней стороне брусьев выполнен двуступенчатый скос.8. Устройство по пп.27, о т л и ч а ющ е е с я тем. что брусья имеют прямоугол ьное поперечное сечение и размещены поперек направления движения ленты, 9. Устройство по п.1. о т л и ч а ющ е ес я тем. что резервуар для травления выполнен с продольными выступа-ми на боковых стенках для размещения на них брусьев.10. Устройство по пп.2-9. о т л и ч а ющ е е с я я тем. что брусья размещены в резервуаре с зазором относительно крыш11. Устройство по пп.110. о т л и ч а ющ е е с я тем. что крышка выполненаспатрубком для соединения с отсасывающим приспособлением.12. Устройство по п.1. о тл ич а ющеес я тем. что оно снабжено регулируемым направляющим элементом.13. Устройство -по п.1. о тл и ч а ю ще ес я тем. что оно снабжено тележками. установпенными с возможностью поперечного перемещения. и плитами из кислотостойкого материала, закрепленными на регулируемом направляющем возможностью поперечного перемещения и соединения с тележкой.14. Устройство по п.13. о-т л и ч а ю щ ее с я тем. что тележки соединены общим приводом15. Устройство по д.14. о т л и ч а ющ ее с я тем, что одна из тележек соединена с гидравлическим или пневматическим ци линдром.-1 Б. Устройство по пп.1 и 14. о тл и ч а ющ е е с я тем. что оно снабжено шестерней. установленной на продольной оси.а каждаятележка выполнена с зубчатой рейкой. реэмещенной поперек направления движения ленты. причем обе зубчатые рейки обращены одна к другой и установлены с возможностью зацепления с шестерней. 17. Устройство по п.1. отл ича вещевс я тем что днище резервуара для травителя выполнено с наклонами от боковых стенок к середине. 18. Устройством п.1. отл ичающеес я тем. что резервуар для травителя выполнен с патрубками на боковых стенках. расположенными на расстоянии друг от друга вдоль резервуара для подвода травильной жидкости. 19. Устройство по п.17. о т л и ч а ю щее с я тем. что в днище резервуара на про ДОЛЖЕНИИ патрубков ВНПОЛНВНЬ ПОПУКПУГ у20. Устройство по п.18. о тл и ч а ю щ ее с я тем. что патрубки расположены в резервуаре наклонно.21. Устройство по п.19. о тл и ч а во щ ее с я тем. что углубления выполнены под углом к середине днища резервуара для траеителя. т о22. Устройство по пп.19 и 21. о т л и ч вю щ е е с я тем. что один край углубления выполнен скошенным. Т23.Устройстно по п.1, о тл и ча ю ще ес я тем. что оно снабжено камерами с регулируемыми шиберами. расположенными на боковых стенках.
