Бункерное устройство для сыпучих материалов

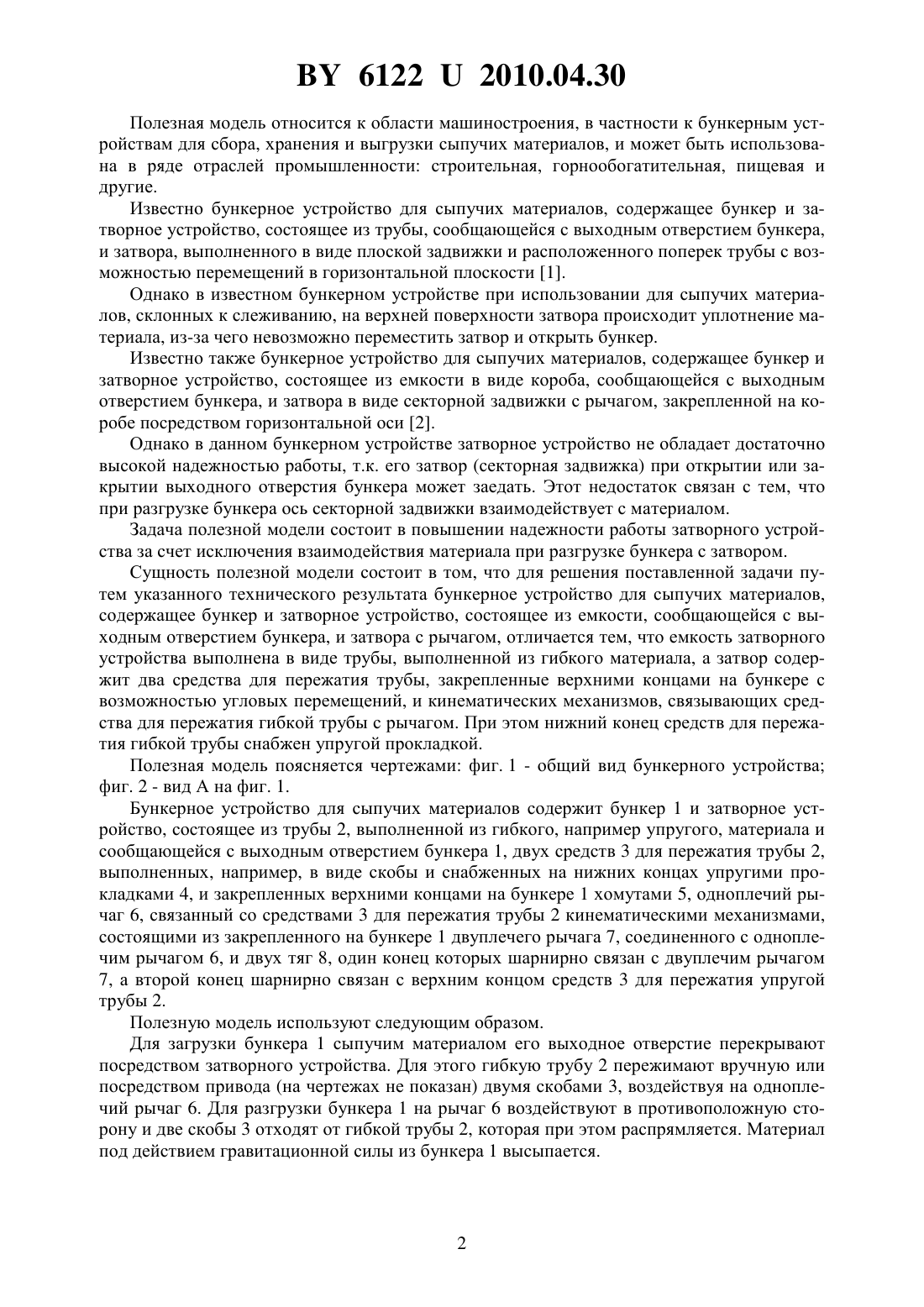

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ БУНКЕРНОЕ УСТРОЙСТВО ДЛЯ СЫПУЧИХ МАТЕРИАЛОВ(71) Заявитель Научно-производственное республиканское унитарное предприятие НПО Центр(72) Авторы Бороха Эдуард Леонидович Воробьв Владимир Васильевич Тавлыкаев Хатим Касимович(73) Патентообладатель Научно-производственное республиканское унитарное предприятие НПО Центр(57) Бункерное устройство для сыпучих материалов, содержащее бункер и затворное устройство, состоящее из емкости, сообщающейся с выходным отверстием бункера, и затвора с рычагом, отличающееся тем, что емкость затворного устройства выполнена в виде трубы из гибкого материала, а затвор содержит два средства для пережатия трубы, закрепленные верхними концами на бункере с возможностью угловых перемещений, и кинематических механизмов, связывающих средства для пережатия гибкой трубы с рычагом, при этом нижний конец средств для пережатия гибкой трубы снабжен прокладкой, выполненной из упругого материала. 61222010.04.30 Полезная модель относится к области машиностроения, в частности к бункерным устройствам для сбора, хранения и выгрузки сыпучих материалов, и может быть использована в ряде отраслей промышленности строительная, горнообогатительная, пищевая и другие. Известно бункерное устройство для сыпучих материалов, содержащее бункер и затворное устройство, состоящее из трубы, сообщающейся с выходным отверстием бункера,и затвора, выполненного в виде плоской задвижки и расположенного поперек трубы с возможностью перемещений в горизонтальной плоскости 1. Однако в известном бункерном устройстве при использовании для сыпучих материалов, склонных к слеживанию, на верхней поверхности затвора происходит уплотнение материала, из-за чего невозможно переместить затвор и открыть бункер. Известно также бункерное устройство для сыпучих материалов, содержащее бункер и затворное устройство, состоящее из емкости в виде короба, сообщающейся с выходным отверстием бункера, и затвора в виде секторной задвижки с рычагом, закрепленной на коробе посредством горизонтальной оси 2. Однако в данном бункерном устройстве затворное устройство не обладает достаточно высокой надежностью работы, т.к. его затвор (секторная задвижка) при открытии или закрытии выходного отверстия бункера может заедать. Этот недостаток связан с тем, что при разгрузке бункера ось секторной задвижки взаимодействует с материалом. Задача полезной модели состоит в повышении надежности работы затворного устройства за счет исключения взаимодействия материала при разгрузке бункера с затвором. Сущность полезной модели состоит в том, что для решения поставленной задачи путем указанного технического результата бункерное устройство для сыпучих материалов,содержащее бункер и затворное устройство, состоящее из емкости, сообщающейся с выходным отверстием бункера, и затвора с рычагом, отличается тем, что емкость затворного устройства выполнена в виде трубы, выполненной из гибкого материала, а затвор содержит два средства для пережатия трубы, закрепленные верхними концами на бункере с возможностью угловых перемещений, и кинематических механизмов, связывающих средства для пережатия гибкой трубы с рычагом. При этом нижний конец средств для пережатия гибкой трубы снабжен упругой прокладкой. Полезная модель поясняется чертежами фиг. 1 - общий вид бункерного устройства фиг. 2 - вид А на фиг. 1. Бункерное устройство для сыпучих материалов содержит бункер 1 и затворное устройство, состоящее из трубы 2, выполненной из гибкого, например упругого, материала и сообщающейся с выходным отверстием бункера 1, двух средств 3 для пережатия трубы 2,выполненных, например, в виде скобы и снабженных на нижних концах упругими прокладками 4, и закрепленных верхними концами на бункере 1 хомутами 5, одноплечий рычаг 6, связанный со средствами 3 для пережатия трубы 2 кинематическими механизмами,состоящими из закрепленного на бункере 1 двуплечего рычага 7, соединенного с одноплечим рычагом 6, и двух тяг 8, один конец которых шарнирно связан с двуплечим рычагом 7, а второй конец шарнирно связан с верхним концом средств 3 для пережатия упругой трубы 2. Полезную модель используют следующим образом. Для загрузки бункера 1 сыпучим материалом его выходное отверстие перекрывают посредством затворного устройства. Для этого гибкую трубу 2 пережимают вручную или посредством привода (на чертежах не показан) двумя скобами 3, воздействуя на одноплечий рычаг 6. Для разгрузки бункера 1 на рычаг 6 воздействуют в противоположную сторону и две скобы 3 отходят от гибкой трубы 2, которая при этом распрямляется. Материал под действием гравитационной силы из бункера 1 высыпается. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
