Гильза защитная (варианты)

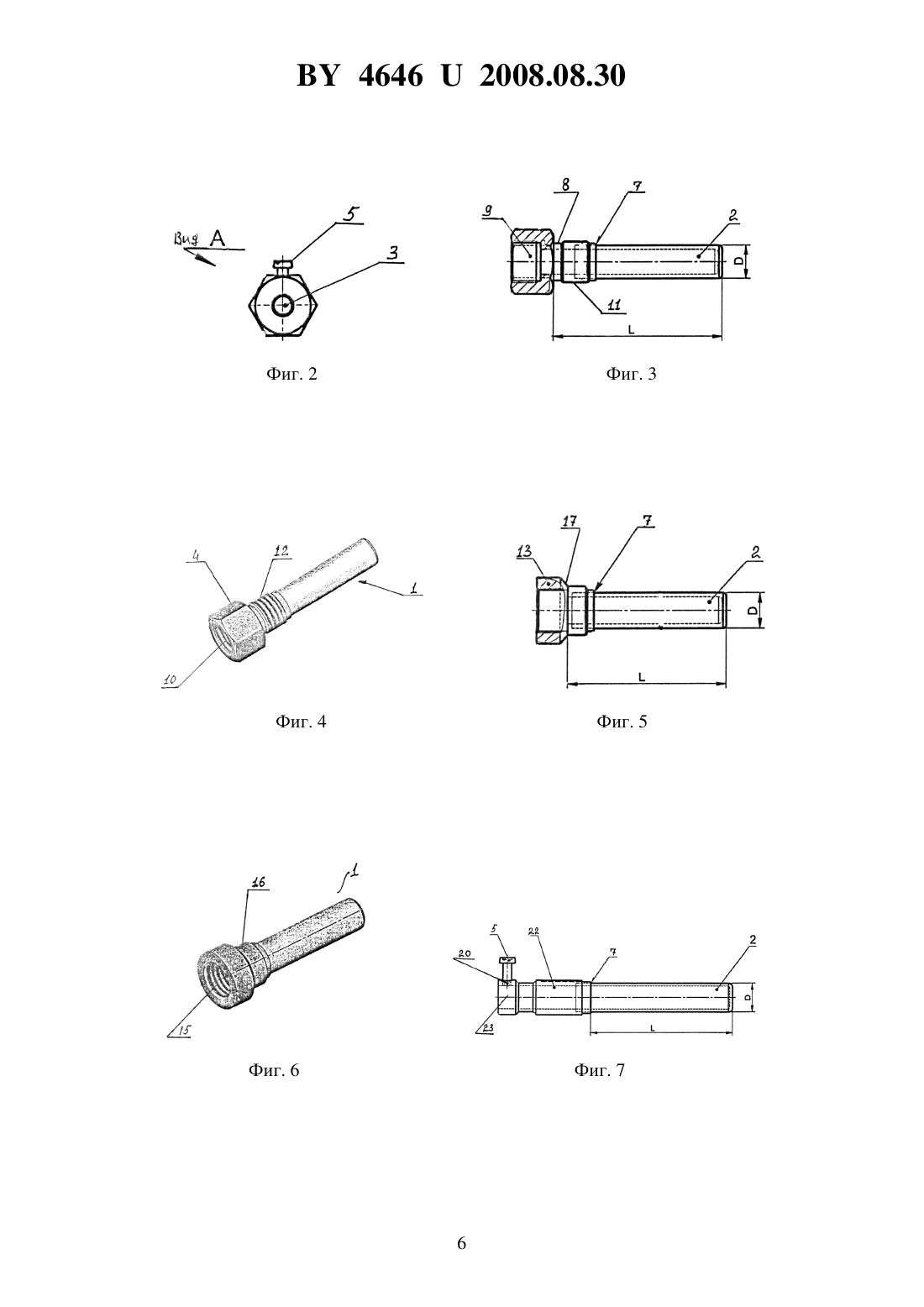

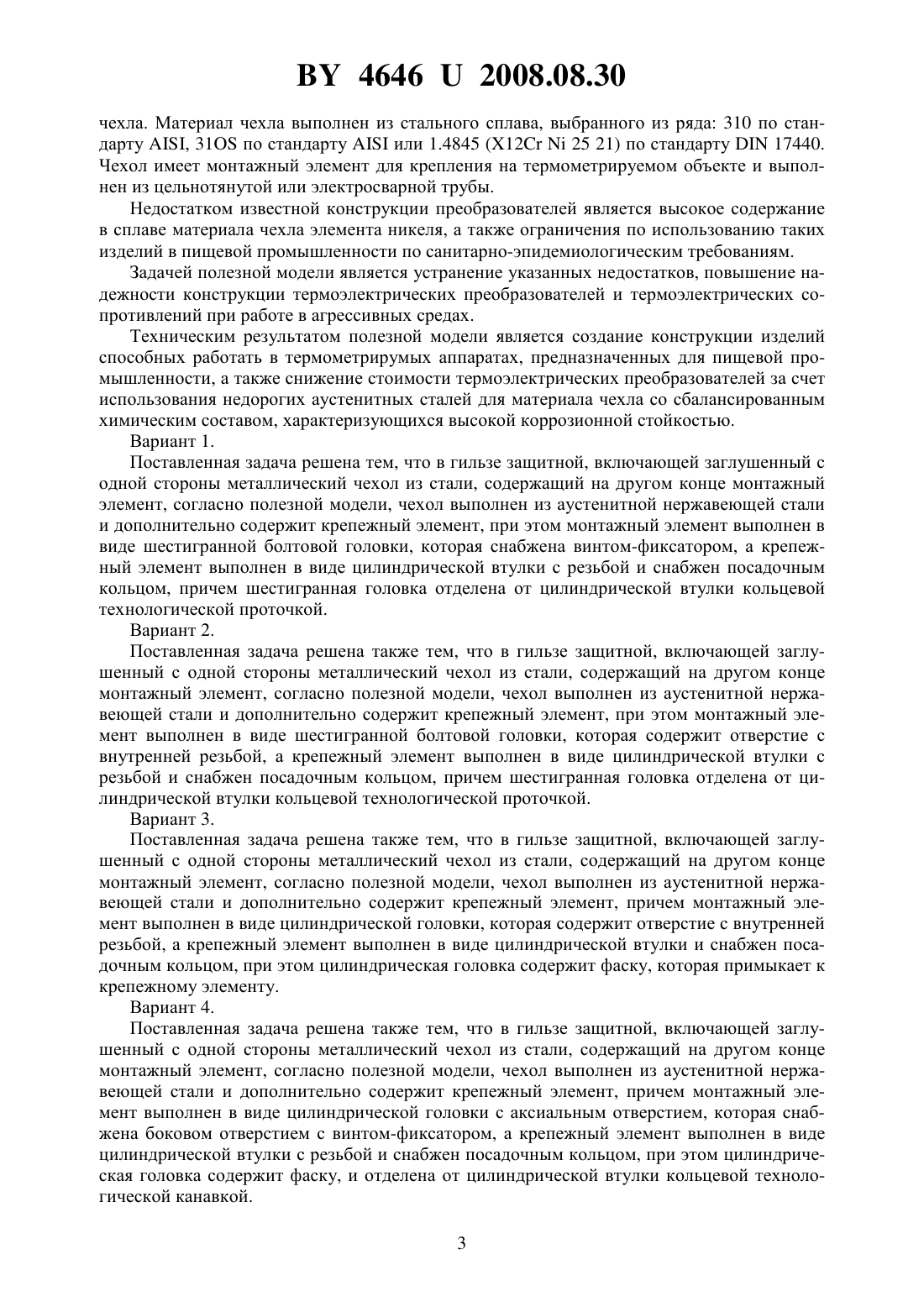

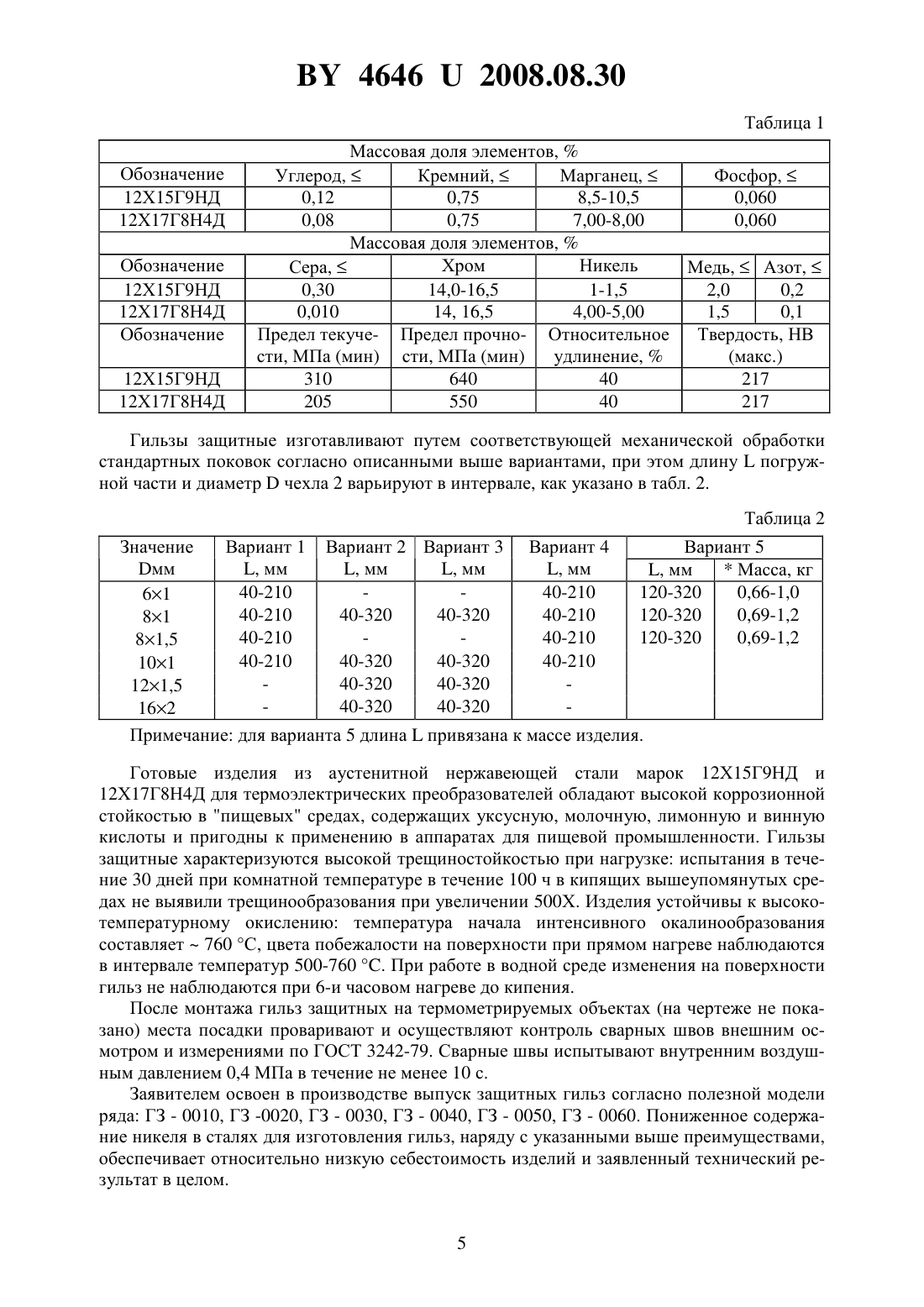

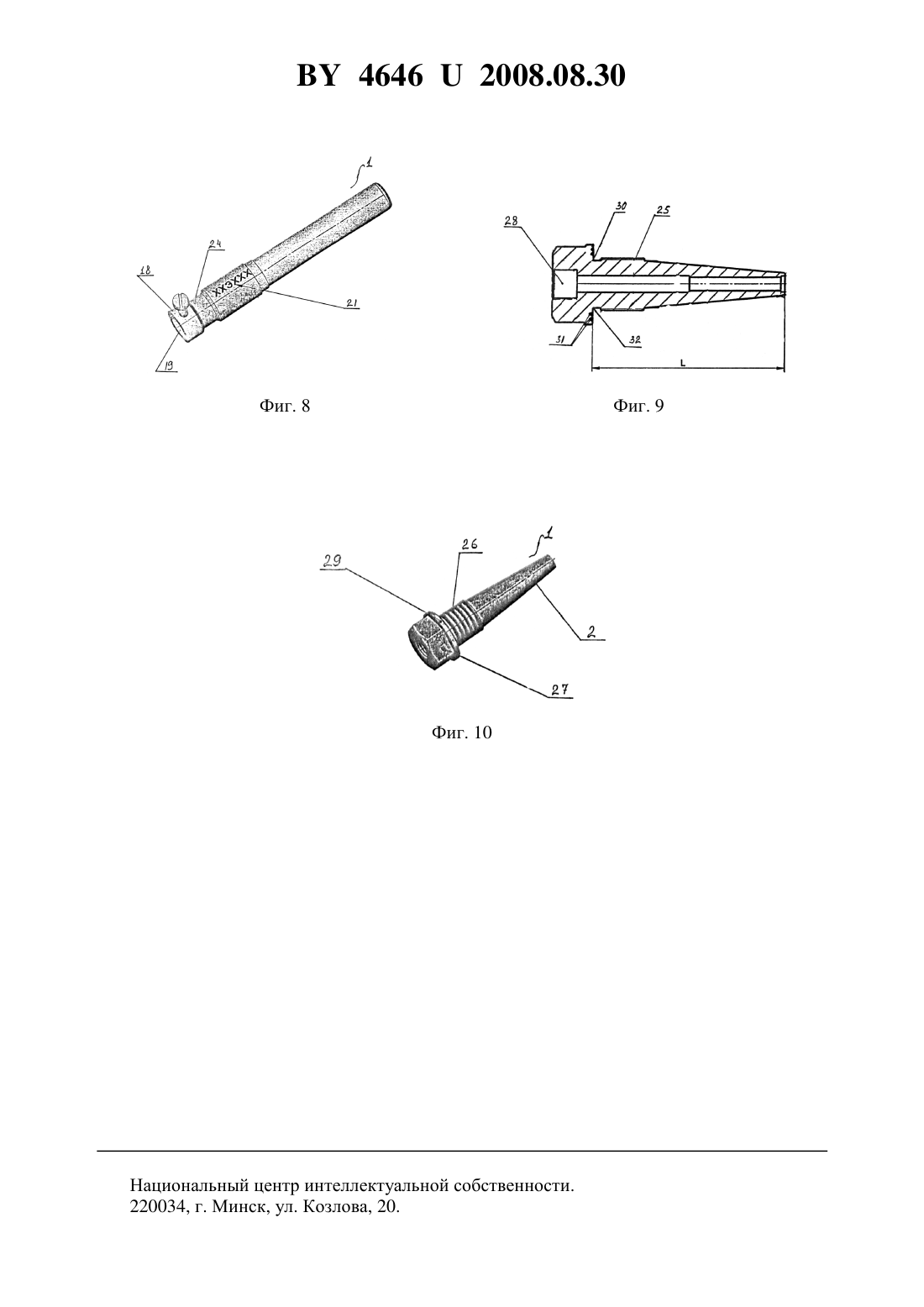

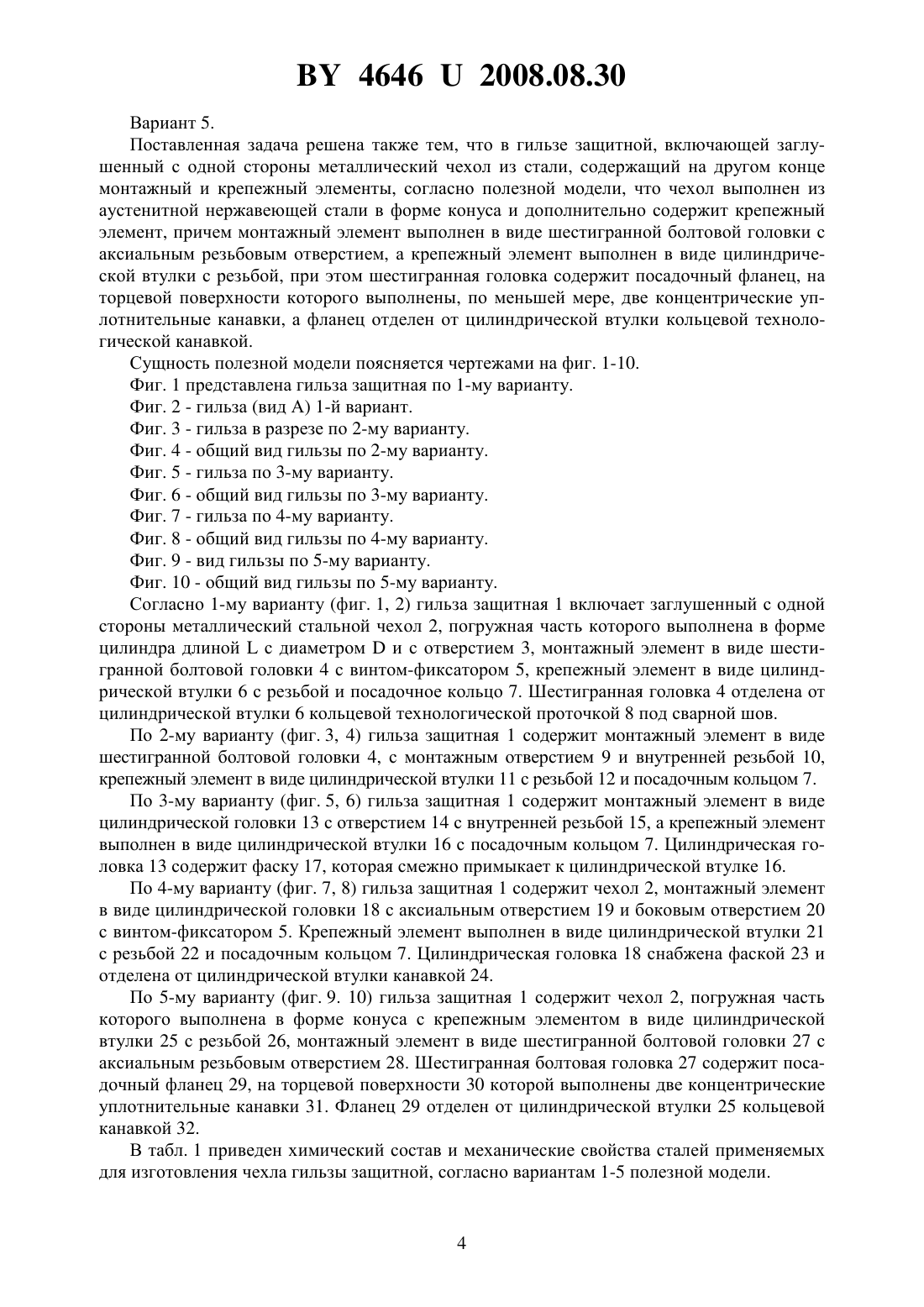

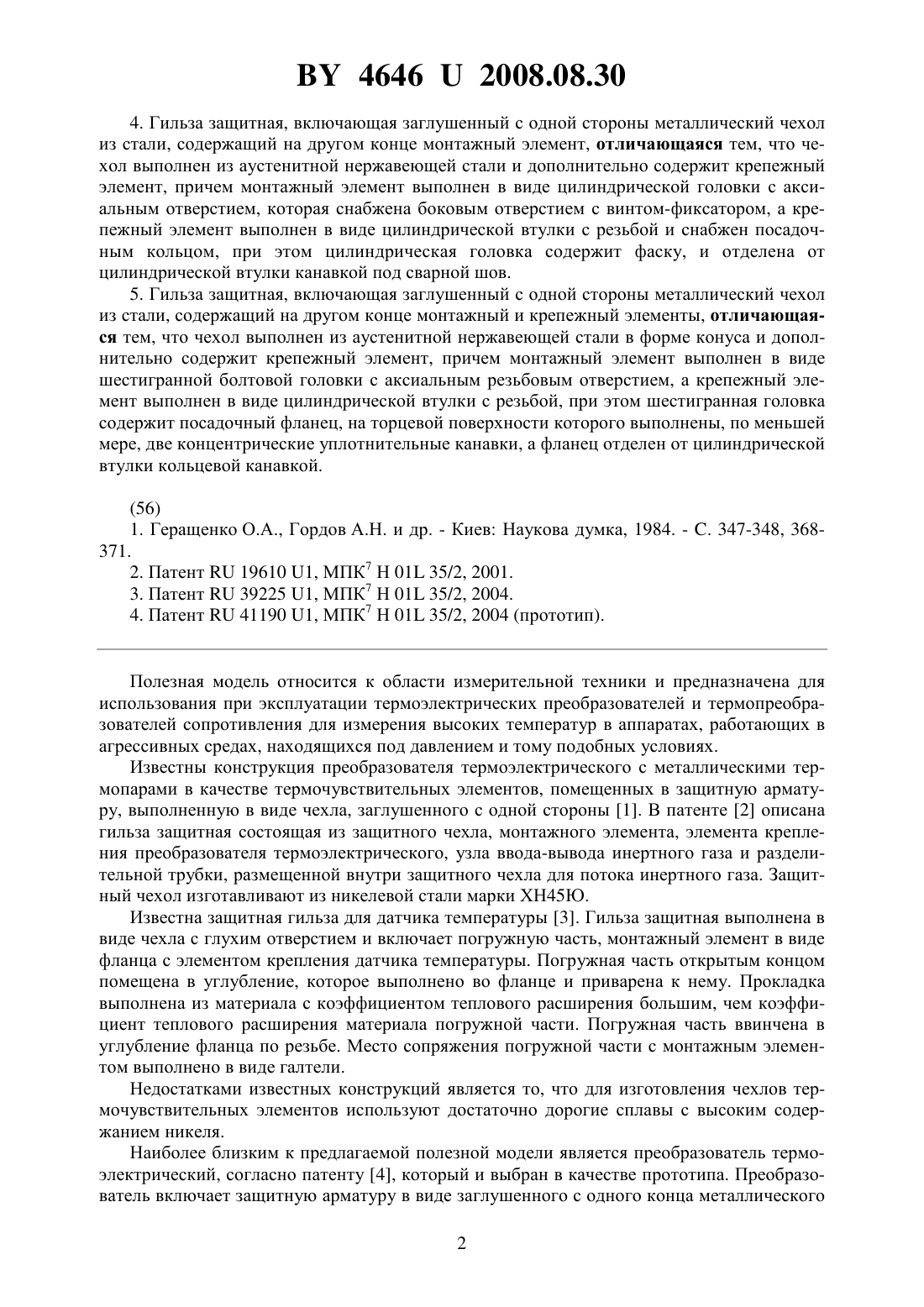

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(72) Автор Гесть Илья Константинович(57) 1. Гильза защитная, включающая заглушенный с одной стороны металлический чехол из стали, содержащий на другом конце монтажный элемент, отличающаяся тем, что чехол выполнен из аустенитной нержавеющей стали и дополнительно содержит крепежный элемент, при этом монтажный элемент выполнен в виде шестигранной болтовой головки,которая снабжена винтом-фиксатором, а крепежный элемент выполнен в виде цилиндрической втулки с резьбой и снабжен посадочным кольцом, причем шестигранная головка отделена от цилиндрической втулки кольцевой технологической канавкой под сварной шов. 2. Гильза защитная, включающая заглушенный с одной стороны металлический чехол из стали, содержащий на другом конце монтажный элемент, отличающаяся тем, что чехол выполнен из аустенитной нержавеющей стали и дополнительно содержит крепежный элемент, при этом монтажный элемент выполнен в виде шестигранной болтовой головки,которая содержит монтажное отверстие с внутренней резьбой, а крепежный элемент выполнен в виде цилиндрической втулки с резьбой и снабжен посадочным кольцом, причем шестигранная головка отделена от цилиндрической втулки кольцевой технологической канавкой под сварной шов. 3. Гильза защитная, включающая заглушенный с одной стороны металлический чехол из стали, содержащий на другом конце монтажный элемент, отличающаяся тем, что чехол выполнен из аустенитной нержавеющей стали и дополнительно содержит крепежный элемент, причем монтажный элемент выполнен в виде цилиндрической головки, которая содержит отверстие с внутренней резьбой, а крепежный элемент выполнен в виде цилиндрической втулки и снабжен посадочным кольцом, при этом цилиндрическая головка содержит фаску под сварной шов, которая примыкает к крепежному элементу. 46462008.08.30 4. Гильза защитная, включающая заглушенный с одной стороны металлический чехол из стали, содержащий на другом конце монтажный элемент, отличающаяся тем, что чехол выполнен из аустенитной нержавеющей стали и дополнительно содержит крепежный элемент, причем монтажный элемент выполнен в виде цилиндрической головки с аксиальным отверстием, которая снабжена боковым отверстием с винтом-фиксатором, а крепежный элемент выполнен в виде цилиндрической втулки с резьбой и снабжен посадочным кольцом, при этом цилиндрическая головка содержит фаску, и отделена от цилиндрической втулки канавкой под сварной шов. 5. Гильза защитная, включающая заглушенный с одной стороны металлический чехол из стали, содержащий на другом конце монтажный и крепежный элементы, отличающаяся тем, что чехол выполнен из аустенитной нержавеющей стали в форме конуса и дополнительно содержит крепежный элемент, причем монтажный элемент выполнен в виде шестигранной болтовой головки с аксиальным резьбовым отверстием, а крепежный элемент выполнен в виде цилиндрической втулки с резьбой, при этом шестигранная головка содержит посадочный фланец, на торцевой поверхности которого выполнены, по меньшей мере, две концентрические уплотнительные канавки, а фланец отделен от цилиндрической втулки кольцевой канавкой.(56) 1. Геращенко О.А., Гордов А.Н. и др. - Киев Наукова думка, 1984. - . 347-348, 368371. 2. Патент 19610 1, МПК 7 Н 01 35/2, 2001. 3. Патент 39225 1, МПК 7 Н 01 35/2, 2004. 4. Патент 41190 1, МПК 7 Н 01 35/2, 2004 (прототип). Полезная модель относится к области измерительной техники и предназначена для использования при эксплуатации термоэлектрических преобразователей и термопреобразователей сопротивления для измерения высоких температур в аппаратах, работающих в агрессивных средах, находящихся под давлением и тому подобных условиях. Известны конструкция преобразователя термоэлектрического с металлическими термопарами в качестве термочувствительных элементов, помещенных в защитную арматуру, выполненную в виде чехла, заглушенного с одной стороны 1. В патенте 2 описана гильза защитная состоящая из защитного чехла, монтажного элемента, элемента крепления преобразователя термоэлектрического, узла ввода-вывода инертного газа и разделительной трубки, размещенной внутри защитного чехла для потока инертного газа. Защитный чехол изготавливают из никелевой стали марки ХН 45 Ю. Известна защитная гильза для датчика температуры 3. Гильза защитная выполнена в виде чехла с глухим отверстием и включает погружную часть, монтажный элемент в виде фланца с элементом крепления датчика температуры. Погружная часть открытым концом помещена в углубление, которое выполнено во фланце и приварена к нему. Прокладка выполнена из материала с коэффициентом теплового расширения большим, чем коэффициент теплового расширения материала погружной части. Погружная часть ввинчена в углубление фланца по резьбе. Место сопряжения погружной части с монтажным элементом выполнено в виде галтели. Недостатками известных конструкций является то, что для изготовления чехлов термочувствительных элементов используют достаточно дорогие сплавы с высоким содержанием никеля. Наиболее близким к предлагаемой полезной модели является преобразователь термоэлектрический, согласно патенту 4, который и выбран в качестве прототипа. Преобразователь включает защитную арматуру в виде заглушенного с одного конца металлического 2 46462008.08.30 чехла. Материал чехла выполнен из стального сплава, выбранного из ряда 310 по стандарту , 31 по стандартуили 1.4845 (1225 21) по стандарту 17440. Чехол имеет монтажный элемент для крепления на термометрируемом объекте и выполнен из цельнотянутой или электросварной трубы. Недостатком известной конструкции преобразователей является высокое содержание в сплаве материала чехла элемента никеля, а также ограничения по использованию таких изделий в пищевой промышленности по санитарно-эпидемиологическим требованиям. Задачей полезной модели является устранение указанных недостатков, повышение надежности конструкции термоэлектрических преобразователей и термоэлектрических сопротивлений при работе в агрессивных средах. Техническим результатом полезной модели является создание конструкции изделий способных работать в термометрирумых аппаратах, предназначенных для пищевой промышленности, а также снижение стоимости термоэлектрических преобразователей за счет использования недорогих аустенитных сталей для материала чехла со сбалансированным химическим составом, характеризующихся высокой коррозионной стойкостью. Вариант 1. Поставленная задача решена тем, что в гильзе защитной, включающей заглушенный с одной стороны металлический чехол из стали, содержащий на другом конце монтажный элемент, согласно полезной модели, чехол выполнен из аустенитной нержавеющей стали и дополнительно содержит крепежный элемент, при этом монтажный элемент выполнен в виде шестигранной болтовой головки, которая снабжена винтом-фиксатором, а крепежный элемент выполнен в виде цилиндрической втулки с резьбой и снабжен посадочным кольцом, причем шестигранная головка отделена от цилиндрической втулки кольцевой технологической проточкой. Вариант 2. Поставленная задача решена также тем, что в гильзе защитной, включающей заглушенный с одной стороны металлический чехол из стали, содержащий на другом конце монтажный элемент, согласно полезной модели, чехол выполнен из аустенитной нержавеющей стали и дополнительно содержит крепежный элемент, при этом монтажный элемент выполнен в виде шестигранной болтовой головки, которая содержит отверстие с внутренней резьбой, а крепежный элемент выполнен в виде цилиндрической втулки с резьбой и снабжен посадочным кольцом, причем шестигранная головка отделена от цилиндрической втулки кольцевой технологической проточкой. Вариант 3. Поставленная задача решена также тем, что в гильзе защитной, включающей заглушенный с одной стороны металлический чехол из стали, содержащий на другом конце монтажный элемент, согласно полезной модели, чехол выполнен из аустенитной нержавеющей стали и дополнительно содержит крепежный элемент, причем монтажный элемент выполнен в виде цилиндрической головки, которая содержит отверстие с внутренней резьбой, а крепежный элемент выполнен в виде цилиндрической втулки и снабжен посадочным кольцом, при этом цилиндрическая головка содержит фаску, которая примыкает к крепежному элементу. Вариант 4. Поставленная задача решена также тем, что в гильзе защитной, включающей заглушенный с одной стороны металлический чехол из стали, содержащий на другом конце монтажный элемент, согласно полезной модели, чехол выполнен из аустенитной нержавеющей стали и дополнительно содержит крепежный элемент, причем монтажный элемент выполнен в виде цилиндрической головки с аксиальным отверстием, которая снабжена боковом отверстием с винтом-фиксатором, а крепежный элемент выполнен в виде цилиндрической втулки с резьбой и снабжен посадочным кольцом, при этом цилиндрическая головка содержит фаску, и отделена от цилиндрической втулки кольцевой технологической канавкой. 3 46462008.08.30 Вариант 5. Поставленная задача решена также тем, что в гильзе защитной, включающей заглушенный с одной стороны металлический чехол из стали, содержащий на другом конце монтажный и крепежный элементы, согласно полезной модели, что чехол выполнен из аустенитной нержавеющей стали в форме конуса и дополнительно содержит крепежный элемент, причем монтажный элемент выполнен в виде шестигранной болтовой головки с аксиальным резьбовым отверстием, а крепежный элемент выполнен в виде цилиндрической втулки с резьбой, при этом шестигранная головка содержит посадочный фланец, на торцевой поверхности которого выполнены, по меньшей мере, две концентрические уплотнительные канавки, а фланец отделен от цилиндрической втулки кольцевой технологической канавкой. Сущность полезной модели поясняется чертежами на фиг. 1-10. Фиг. 1 представлена гильза защитная по 1-му варианту. Фиг. 2 - гильза (вид А) 1-й вариант. Фиг. 3 - гильза в разрезе по 2-му варианту. Фиг. 4 - общий вид гильзы по 2-му варианту. Фиг. 5 - гильза по 3-му варианту. Фиг. 6 - общий вид гильзы по 3-му варианту. Фиг. 7 - гильза по 4-му варианту. Фиг. 8 - общий вид гильзы по 4-му варианту. Фиг. 9 - вид гильзы по 5-му варианту. Фиг. 10 - общий вид гильзы по 5-му варианту. Согласно 1-му варианту (фиг. 1, 2) гильза защитная 1 включает заглушенный с одной стороны металлический стальной чехол 2, погружная часть которого выполнена в форме цилиндра длинойс диаметроми с отверстием 3, монтажный элемент в виде шестигранной болтовой головки 4 с винтом-фиксатором 5, крепежный элемент в виде цилиндрической втулки 6 с резьбой и посадочное кольцо 7. Шестигранная головка 4 отделена от цилиндрической втулки 6 кольцевой технологической проточкой 8 под сварной шов. По 2-му варианту (фиг. 3, 4) гильза защитная 1 содержит монтажный элемент в виде шестигранной болтовой головки 4, с монтажным отверстием 9 и внутренней резьбой 10,крепежный элемент в виде цилиндрической втулки 11 с резьбой 12 и посадочным кольцом 7. По 3-му варианту (фиг. 5, 6) гильза защитная 1 содержит монтажный элемент в виде цилиндрической головки 13 с отверстием 14 с внутренней резьбой 15, а крепежный элемент выполнен в виде цилиндрической втулки 16 с посадочным кольцом 7. Цилиндрическая головка 13 содержит фаску 17, которая смежно примыкает к цилиндрической втулке 16. По 4-му варианту (фиг. 7, 8) гильза защитная 1 содержит чехол 2, монтажный элемент в виде цилиндрической головки 18 с аксиальным отверстием 19 и боковым отверстием 20 с винтом-фиксатором 5. Крепежный элемент выполнен в виде цилиндрической втулки 21 с резьбой 22 и посадочным кольцом 7. Цилиндрическая головка 18 снабжена фаской 23 и отделена от цилиндрической втулки канавкой 24. По 5-му варианту (фиг. 9. 10) гильза защитная 1 содержит чехол 2, погружная часть которого выполнена в форме конуса с крепежным элементом в виде цилиндрической втулки 25 с резьбой 26, монтажный элемент в виде шестигранной болтовой головки 27 с аксиальным резьбовым отверстием 28. Шестигранная болтовая головка 27 содержит посадочный фланец 29, на торцевой поверхности 30 которой выполнены две концентрические уплотнительные канавки 31. Фланец 29 отделен от цилиндрической втулки 25 кольцевой канавкой 32. В табл. 1 приведен химический состав и механические свойства сталей применяемых для изготовления чехла гильзы защитной, согласно вариантам 1-5 полезной модели. Гильзы защитные изготавливают путем соответствующей механической обработки стандартных поковок согласно описанными выше вариантами, при этом длинупогружной части и диаметрчехла 2 варьируют в интервале, как указано в табл. 2. Таблица 2 Значение Вариант 1 Вариант 2 Вариант 3 Вариант 4 Вариант 5 мм, ммМасса, кг 40-210 40-210 120-320 0,66-1,0 61 40-210 40-320 40-320 40-210 120-320 0,69-1,2 81 40-210 40-210 120-320 0,69-1,2 81,5 40-210 40-320 40-320 40-210 101 40-320 40-320 121,5 40-320 40-320 162 Примечание для варианта 5 длинапривязана к массе изделия. Готовые изделия из аустенитной нержавеющей стали марок 12 Х 15 Г 9 НД и 12 Х 17 Г 8 Н 4 Д для термоэлектрических преобразователей обладают высокой коррозионной стойкостью в пищевых средах, содержащих уксусную, молочную, лимонную и винную кислоты и пригодны к применению в аппаратах для пищевой промышленности. Гильзы защитные характеризуются высокой трещиностойкостью при нагрузке испытания в течение 30 дней при комнатной температуре в течение 100 ч в кипящих вышеупомянутых средах не выявили трещинообразования при увеличении 500 Х. Изделия устойчивы к высокотемпературному окислению температура начала интенсивного окалинообразования составляет 760 С, цвета побежалости на поверхности при прямом нагреве наблюдаются в интервале температур 500-760 . При работе в водной среде изменения на поверхности гильз не наблюдаются при 6-и часовом нагреве до кипения. После монтажа гильз защитных на термометрируемых объектах (на чертеже не показано) места посадки проваривают и осуществляют контроль сварных швов внешним осмотром и измерениями по ГОСТ 3242-79. Сварные швы испытывают внутренним воздушным давлением 0,4 МПа в течение не менее 10 с. Заявителем освоен в производстве выпуск защитных гильз согласно полезной модели ряда ГЗ - 0010, ГЗ -0020, ГЗ - 0030, ГЗ - 0040, ГЗ - 0050, ГЗ - 0060. Пониженное содержание никеля в сталях для изготовления гильз, наряду с указанными выше преимуществами,обеспечивает относительно низкую себестоимость изделий и заявленный технический результат в целом. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 7
