Защитная крышка для ёмкости с резьбовой горловиной

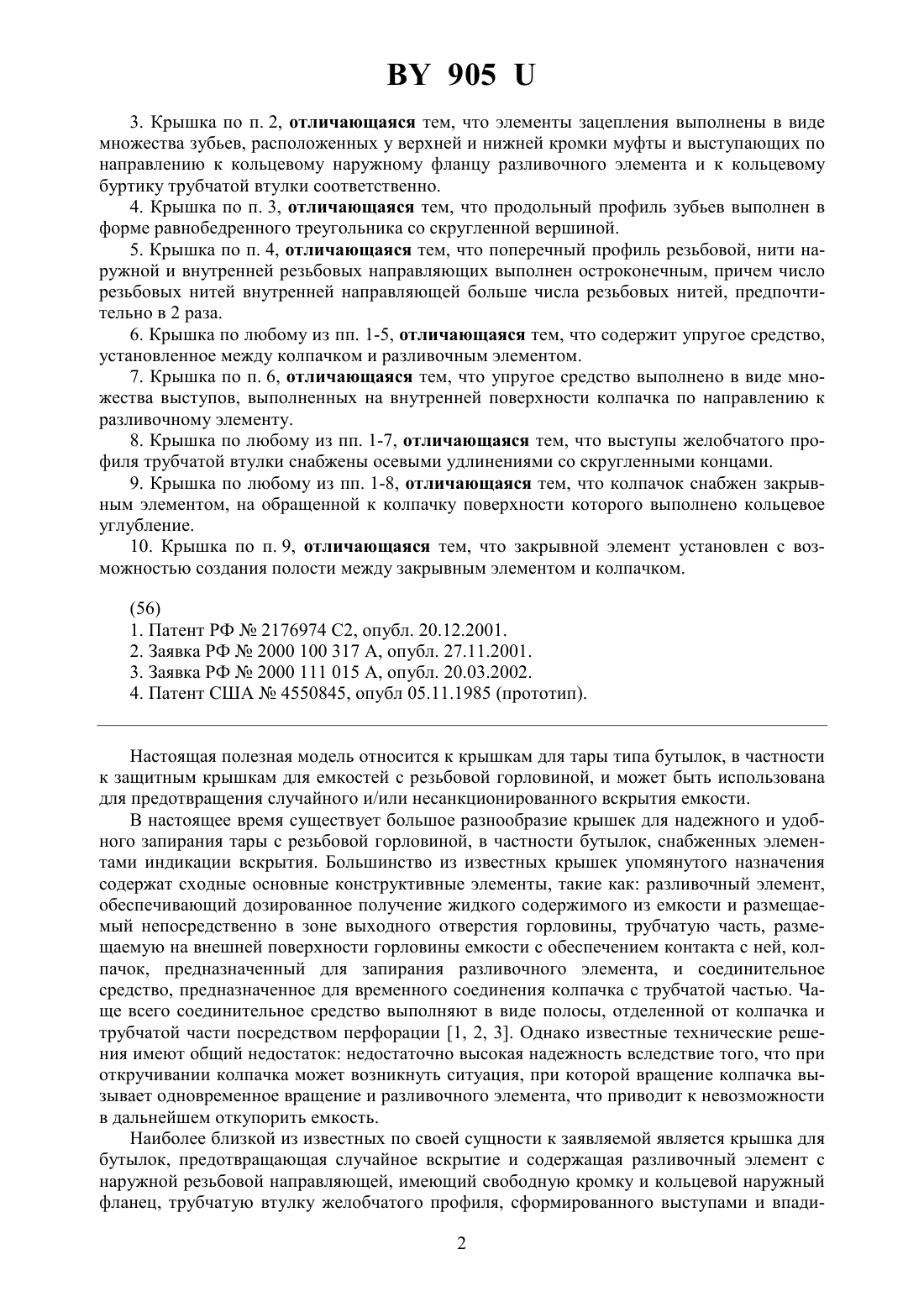

НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ЗАЩИТНАЯ КРЫШКА ДЛЯ МКОСТИ С РЕЗЬБОВОЙ ГОРЛОВИНОЙ(71) Заявитель ООО Гуала КлоужесОВК(73) Патентообладатель ООО Гуала Клоужес-ОВК(57) 1. Защитная крышка для емкости с резьбовой горловиной, включающая разливочный элемент с наружной резьбовой направляющей и наружным кольцевым фланцем, трубчатую втулку желобчатого профиля, сформированного выступами и впадинами, с расположенными на внутренней стороне кольцевым буртиком и кольцевой загибающей лапкой, и колпачок с внутренней резьбовой направляющей, соответствующей наружной резьбовой направляющей на разливочном элементе, причем колпачок соединен с трубчатой втулкой с возможностью разрыва, отличающаяся тем, что дополнительно содержит средство фиксации взаимного положения трубчатой втулки и разливочного элемента. 2. Крышка по п. 1, отличающаяся тем, что средство фиксации выполнено в виде муфты, снабженной элементами зацепления и установленной между трубчатой втулкой и разливочным элементом. 9053. Крышка по п. 2, отличающаяся тем, что элементы зацепления выполнены в виде множества зубьев, расположенных у верхней и нижней кромки муфты и выступающих по направлению к кольцевому наружному фланцу разливочного элемента и к кольцевому буртику трубчатой втулки соответственно. 4. Крышка по п. 3, отличающаяся тем, что продольный профиль зубьев выполнен в форме равнобедренного треугольника со скругленной вершиной. 5. Крышка по п. 4, отличающаяся тем, что поперечный профиль резьбовой, нити наружной и внутренней резьбовых направляющих выполнен остроконечным, причем число резьбовых нитей внутренней направляющей больше числа резьбовых нитей, предпочтительно в 2 раза. 6. Крышка по любому из пп. 1-5, отличающаяся тем, что содержит упругое средство,установленное между колпачком и разливочным элементом. 7. Крышка по п. 6, отличающаяся тем, что упругое средство выполнено в виде множества выступов, выполненных на внутренней поверхности колпачка по направлению к разливочному элементу. 8. Крышка по любому из пп. 1-7, отличающаяся тем, что выступы желобчатого профиля трубчатой втулки снабжены осевыми удлинениями со скругленными концами. 9. Крышка по любому из пп. 1-8, отличающаяся тем, что колпачок снабжен закрывным элементом, на обращенной к колпачку поверхности которого выполнено кольцевое углубление. 10. Крышка по п. 9, отличающаяся тем, что закрывной элемент установлен с возможностью создания полости между закрывным элементом и колпачком.(56) 1. Патент РФ 2176974 С 2, опубл. 20.12.2001. 2. Заявка РФ 2000 100 317 А, опубл. 27.11.2001. 3. Заявка РФ 2000 111 015 А, опубл. 20.03.2002. 4. Патент США 4550845, опубл 05.11.1985 (прототип). Настоящая полезная модель относится к крышкам для тары типа бутылок, в частности к защитным крышкам для емкостей с резьбовой горловиной, и может быть использована для предотвращения случайного и/или несанкционированного вскрытия емкости. В настоящее время существует большое разнообразие крышек для надежного и удобного запирания тары с резьбовой горловиной, в частности бутылок, снабженных элементами индикации вскрытия. Большинство из известных крышек упомянутого назначения содержат сходные основные конструктивные элементы, такие как разливочный элемент,обеспечивающий дозированное получение жидкого содержимого из емкости и размещаемый непосредственно в зоне выходного отверстия горловины, трубчатую часть, размещаемую на внешней поверхности горловины емкости с обеспечением контакта с ней, колпачок, предназначенный для запирания разливочного элемента, и соединительное средство, предназначенное для временного соединения колпачка с трубчатой частью. Чаще всего соединительное средство выполняют в виде полосы, отделенной от колпачка и трубчатой части посредством перфорации 1, 2, 3. Однако известные технические решения имеют общий недостаток недостаточно высокая надежность вследствие того, что при откручивании колпачка может возникнуть ситуация, при которой вращение колпачка вызывает одновременное вращение и разливочного элемента, что приводит к невозможности в дальнейшем откупорить емкость. Наиболее близкой из известных по своей сущности к заявляемой является крышка для бутылок, предотвращающая случайное вскрытие и содержащая разливочный элемент с наружной резьбовой направляющей, имеющий свободную кромку и кольцевой наружный фланец, трубчатую втулку желобчатого профиля, сформированного выступами и впади 2 905 нами, с расположенными на внутренней стороне кольцевым буртиком и кольцевой загибающей лапкой, и колпачок с внутренней резьбовой направляющей, соответствующей наружной резьбовой направляющей на разливочном элементе, причем колпачок соединен с трубчатой втулкой посредством перфорированной полосы, что обеспечивает возможность простого съема колпачка благодаря разрыву перфорации при вращении колпачка 4. Как и в описанных выше случаях надежность крышки не достаточно высока если в случае одновременного вращения колпачка и разливочного элемента перфорированная полоса разрывается, однако, колпачок не снимается и пробка остается закрытой. Задачей настоящей полезной модели является создание защитной крышки для емкости с резьбовой горловиной, предотвращающей случайное и/или несанкционированное вскрытие и обеспечивающей надежную фиксацию разливочного устройства от вращения. При этом крышка должна обеспечивать простое и надежное открывание/запирание разливочного элемента, а следовательно емкости в целом при использовании емкости. Поставленная задача решается защитной крышкой для емкости с резьбовой горловиной,включающей разливочный элемент с наружной резьбовой направляющей и наружным кольцевым фланцем, трубчатую втулку желобчатого профиля, сформированного выступами и впадинами, с расположенными на внутренней стороне кольцевым буртиком и кольцевой загибающей лапкой, и колпачок с внутренней резьбовой направляющей, соответствующей наружной резьбовой направляющей на разливочном элементе, причем колпачок соединен с трубчатой втулкой с возможностью разрыва, которая дополнительно содержит средство фиксации взаимного положения трубчатой втулки и разливочного элемента. Средство фиксации в предпочтительном варианте реализации полезной модели выполнено в виде муфты, снабженной элементами зацепления и установленной между трубчатой втулкой и разливочным элементом. При этом элементы зацепления могут быть выполнены в виде множества зубьев, расположенных у верхней и нижней кромки муфты и выступающих по направлению к кольцевому наружному фланцу разливочного элемента и к кольцевому буртику трубчатой втулки соответственно. Продольный профиль зубьев предпочтительно выполнен в форме равнобедренного треугольника со скругленной вершиной. Поперечный профиль резьбовой нити наружной и внутренней резьбовых направляющих выполнен предпочтительно остроконечным, причем число резьбовых нитей внутренней направляющей больше числа резьбовых нитей, предпочтительно в 2 раза. Крышка может содержать также упругое средство, установленное между колпачком и разливочным элементом. При этом упругое средство может быть выполнено в виде множества выступов, выполненных на внутренней поверхности крышки по направлению к разливочному элементу. Выступы желобчатого профиля трубчатой втулки могут быть снабжены осевыми удлинениями со скругленными концами. Колпачок может быть снабжен крышкой, на обращенной к колпачку поверхности которого выполнено кольцевое углубление, причем крышка установлена предпочтительно с возможностью создания полости между крышкой и колпачком. Ниже сущность заявляемой полезной модели будет более подробно пояснена на одном из возможных вариантов реализации со ссылкой на позиции чертежей, на которых представлены Фиг. 1 - схематическое изображение в частичном разрезе защитной крышки согласно одному из возможных вариантов реализации и фрагмента горловины емкости (в разобранном виде) Фиг. 2 - фрагмент крышки по Фиг. 1 с изображением предпочтительной формы реализации элементов зацепления между трубчатой втулкой и разливочным элементом (в увеличенном виде) 3 905 Фиг. 3 - фрагмент крышки по Фиг. 1 с изображением рельефообразующих элементов трубчатой втулки (в увеличенном виде) Фиг. 4 - схематическое изображение в частичном разрезе защитной крышки по Фиг. 1,установленной на емкость (в собранном виде). На Фиг. 1 и Фиг. 4 изображен один из возможных вариантов реализации крышки 1 в разобранном и в установленном на емкости 2 виде, соответственно. В данном варианте реализации емкость 2 представляет собой бутылку. Крышка 1 имеет ось 3, которая совпадает с осью емкости 2. На горловине 4 емкости 2 выполнен участок 5 желобчатого профиля, образованного чередованием множества выступов 6 и впадин 7. Разливочный элемент 8 крышки 1 имеет многозаходную наружную резьбовую направляющую 9 и наружный кольцевой фланец 10. В данном примере реализации полезной модели наружная резьбовая направляющая 9 содержит две витка резьбы. Трубчатая втулка 11 крышки 1 имеет кольцевой буртик 12, выполненный на внутренней поверхности верхнего конца 13 трубчатой втулки 11, и кольцевую загибающую лапку 14, выполненную внутри трубчатой втулки 11. Кольцевая загибающая лапка 14 может загибаться между положением покоя, когда она направлена к нижнему концу 15 трубчатой втулки 11, и отогнутым рабочим положением, в котором она обращена к верхнему концу 13 трубчатой втулки 11. На внутренней поверхности трубчатой втулки 11 на ее нижнем конце 15 выполнено множество чередующихся выступов 16 и впадин 17, при этом участок 18 трубчатой втулки 11, образованный выступами 16 и впадинами 17, имеет желобчатый профиль, соответствующий желобчатому профилю участка 5 горловины 4 емкости 2. При этом выступы 6 участка 5 горловины 4 емкости 2 выполнены скругленными на вершинах, а выступы 16 участка 18 трубчатой втулки 11 снабжены соответствующими осевыми удлинениями 19, причем ширина осевых удлинений меньше, чем ширина выступов 6 участка 5 горловины 4 емкости 2. Осевые удлинения 19 также имеют скругленные концы. Более наглядно соответствующий фрагмент трубчатой втулки в увеличенном виде изображен на Фиг. 3. Крышка 1 содержит также колпачок 20, на внутренней поверхности которого выполнена многозаходная внутренняя резьбовая направляющая 21, соответствующая многозаходной наружной резьбовой направляющей 9 разливочного элемента 8. В данном примере реализации полезной модели в соответствии с одним из заявленных признаков многозаходная внутренняя резьбовая направляющая 21 колпачка 20 содержит 4 резьбовых нитей. В соответствии с предпочтительным вариантом реализации в данном примере резьба наружной резьбовой направляющей 9 и внутренней резьбовой направляющей 21 имеет остроконечный, в частности, пилообразный профиль. Между колпачком 20 и разливочным элементом 8 установлено упругое в осевом направлении средство 22. В данном примере реализации упругое средство 22 представляет собой множество выступов 23 в виде небольших крылышек -образной формы, вытянутой в осевом направлении, выполненных на внутренней поверхности донной части 24 колпачка 20 и заодно с ним. Колпачок 20 крепится своим нижним ободом 25 к верхнему концу 13 трубчатой втулки 11 посредством полосы 26, снабженной в местах соединения с нижним ободом 25 колпачка 20 и с верхним концом 13 трубчатой втулки 11 вырезами или перфорацией 27 произвольной формы. Таким образом, в исходном состоянии колпачок 20 и трубчатая втулка 8, соединенные полосой 26, выполнены в виде единого элемента, например, путем совместного формования из пластической массы соответствующего применению крышки химического состава. Наиболее существенным в данном решении защитной крышки 1 является включение в состав крышки дополнительного элемента - средства фиксации взаимного положения трубчатой втулки 11 и разливочного элемента 8, выполненного в виде торцевой муфты 28. Торцевая муфта 28 установлена между трубчатой втулкой 11 и разливочным элементом 8 для обеспечения угловой жесткости между ними. Торцевая муфта 28 снабжена элементами зацепления, которые в данном примере реализации выполнены в виде множества зубь 4 905 ев 29, выступающих по направлению к кольцевому буртику 12 трубчатой втулки 11, и множества зубьев 30, выступающих в направлении наружного кольцевого фланца 10 разливочного элемента 8. При этом зубья 29 выполнены в большом количестве (до нескольких десятков), а зубьев 2 может быть выполнено, по меньшей мере, два, как в данном примере реализации. В этом случае зубья 30 расположены диаметрально противоположно по отношению друг к другу. Профиль зубьев 29, 30 в данном примере представляет собой равнобедренный треугольник со скругленной вершиной, что более наглядно представлено в увеличенном виде на Фиг. 2. Колпачок 20 снабжен дополнительным закрывным элементом 31, который закреплен на колпачке 20 в осевом и угловом положении посредством зацепляющего средства 32, в данном примере реализации, защелкивающего действия и зубчатой муфты 33. На обращенной к колпачку 20 поверхности закрывного элемента 31 выполнено кольцевое углубление 34, при этом между колпачком 20 и закрывным элементом 31 образуется внутренняя полость 35. Защитная крышка собирается и действует следующим образом. Закрывной элемент 31 устанавливается в осевом направлении на колпачок 20 таким образом, чтобы зацепляющее средство 32 защелкнулось в положении зацепления и зубчатая муфта 33 вошла в зацепление. После этого колпачок 20 устанавливается в осевом направлении на разливочный элемент 8 до тех пор, пока наружная резьбовая направляющая 9 разливочного элемента 8 и внутренняя резьбовая направляющая 21 колпачка 20 не зацепятся одна за другую, в результате чего образуется единый узел. Зацепляющее движение резьбовых направляющих 9 и 21 облегчается за счет того, что колпачок 20 может расширяться благодаря созданной между колпачком 20 и закрывным элементом 31 внутренней полости 35. Крышка 1 устанавливается на горловину 4 емкости 2 и с помощью соответствующего приспособления насаживается на горловину 4 емкости 2 в направлении оси 3. При осевой посадке крышки 1 на горловину 4 емкости 2 осевые удлинения 19 трубчатой втулки 11 приводятся во взаимодействие с элементами (выступами 6 и впадинами 7) участка 5 желобчатого профиля горловины 4 емкости 2 до того, как кольцевая загибающая лапка 14 трубчатой втулки 11 начинает взаимодействовать с верхней кромкой горловины 4 емкости 2. При этом осевые удлинения 19 своими скругленными концами входят во впадины 7 участка 5 желобчатого профиля горловины 4 емкости 2, встречаясь со скругленными концами выступов 6 данного участка, которые и задают последующее направление осевого посадочного перемещения крышки 1 по отношению к емкости 2. Поскольку осевое посадочное перемещение продолжается, кольцевая загибающая лапка 14 трубчатой втулки 11,которая была предварительно загнута, например, с помощью соответствующего вспомогательного инструмента, после прохождения буртика, выполненного на горловине 4 емкости 2, перейдет из положения покоя в отогнутое рабочее положение, в котором будет фиксировать крышку 1 на горловине 4 емкости 2 по отношению к осевым перемещениям. При этом выступы 23 будут упираться на свободную кромку разливочного элемента с достаточно упругой деформацией в осевом направлении, обеспеченной подбором соответствующего материала. По завершении операции посадки крышки 1 на горловину 4 емкости 2 угловая жесткость разливочного элемента 8 с трубчатой втулкой 11 обеспечивается посредством торцевой муфты 28, расположенной между ними и снабженной множествами зубьев 29 и 30. Поскольку выше были описаны средства достижения фиксации трубчатой втулки 11 на горловине 4 емкости 2, то торцевая муфта 28 обеспечивает не только фиксацию по отношению к взаимному изменению радиального положения между разливочным элементом 8 и трубчатой втулкой 11, но и между разливочным элементом 8 и горловиной 4 емкости 2,что позволяет исключить проворачивание разливочного элемента 8 на горловине 4 емкости 2, что имело место в уровне техники. При распечатывании емкости 2 путем поворота колпачка 20 с закрывным элементом 31 вокруг оси 3 в направлении отвинчивания происходит отрыв полосы 26 по месту выполнения вырезов или перфорации 27, в результате чего происходит рассоединение кол 5 905 пачка 20 и трубчатой втулки 11 и, соответственно, отвинчивается от разливочного элемента 8, который, в свою очередь, надежно зафиксирован от осевого перемещения описанным выше образом. Как и в случае первого распечатывания емкости 2, так и во всех остальных случаях отпирания емкости 2 в процессе использования надежность фиксации разливочного элемента 8 по отношению к осевым перемещениям в горловине 4 емкости 2,а следовательно простота и удобство отпирания емкости 2 остаются постоянными. С учетом того, что все элементы предлагаемой защитной крышки могут быть изготовлены из широко известных специалистам в данной области материалов с использованием также хорошо известных методов и устройств, а также, принимая во внимание, возможность изготовления защитных крышек и отдельных их элементов различных размеров и форм, можно говорить о достоинства и преимуществах данной полезной модели по сравнению с известными аналогичными техническими решениями. Для специалиста в данной области техники также очевидной должна быть возможность реализации полезной модели в различных вариантах в объеме заявленных признаков. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
