Многозвенная разъемная изолирующая штанга

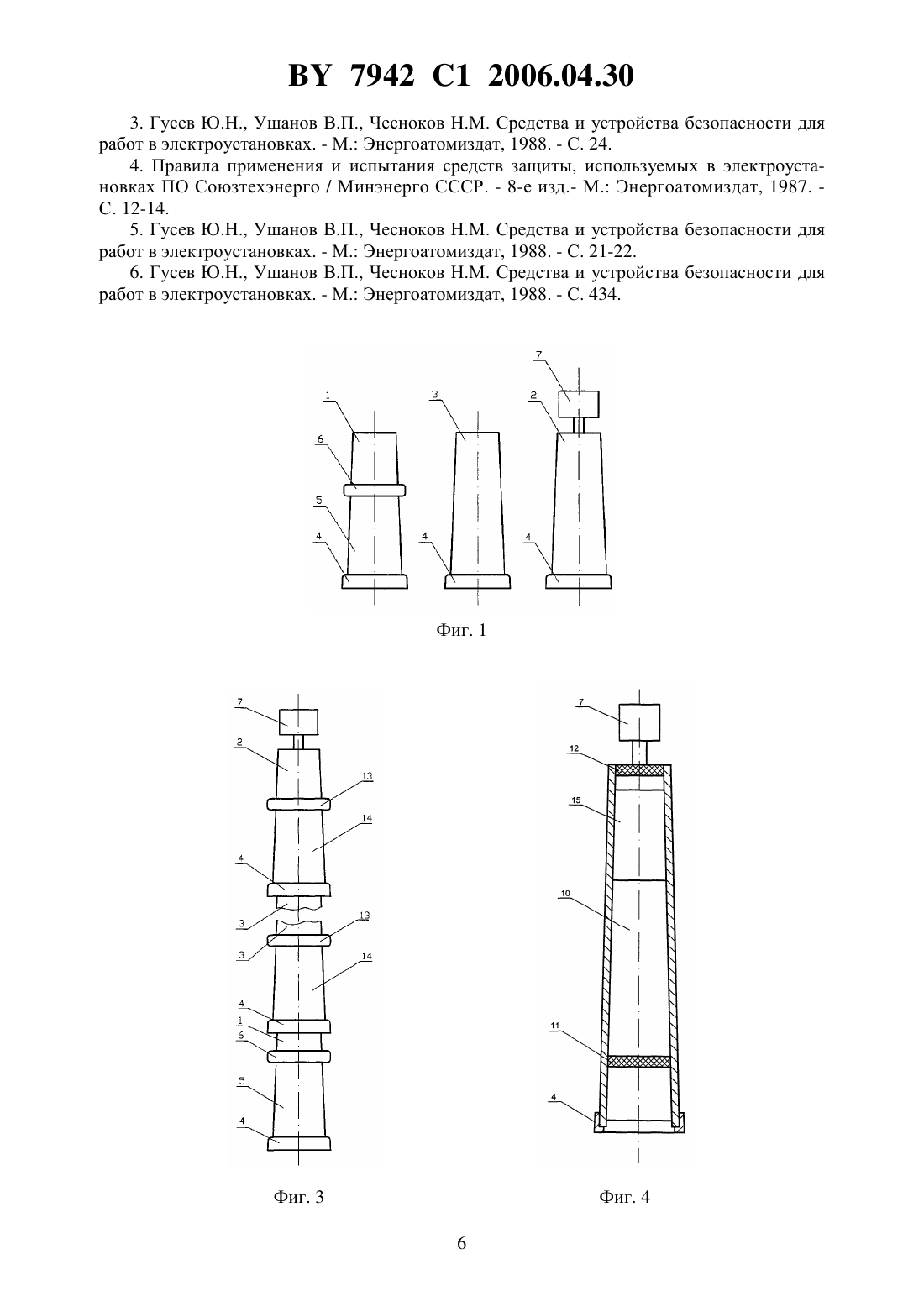

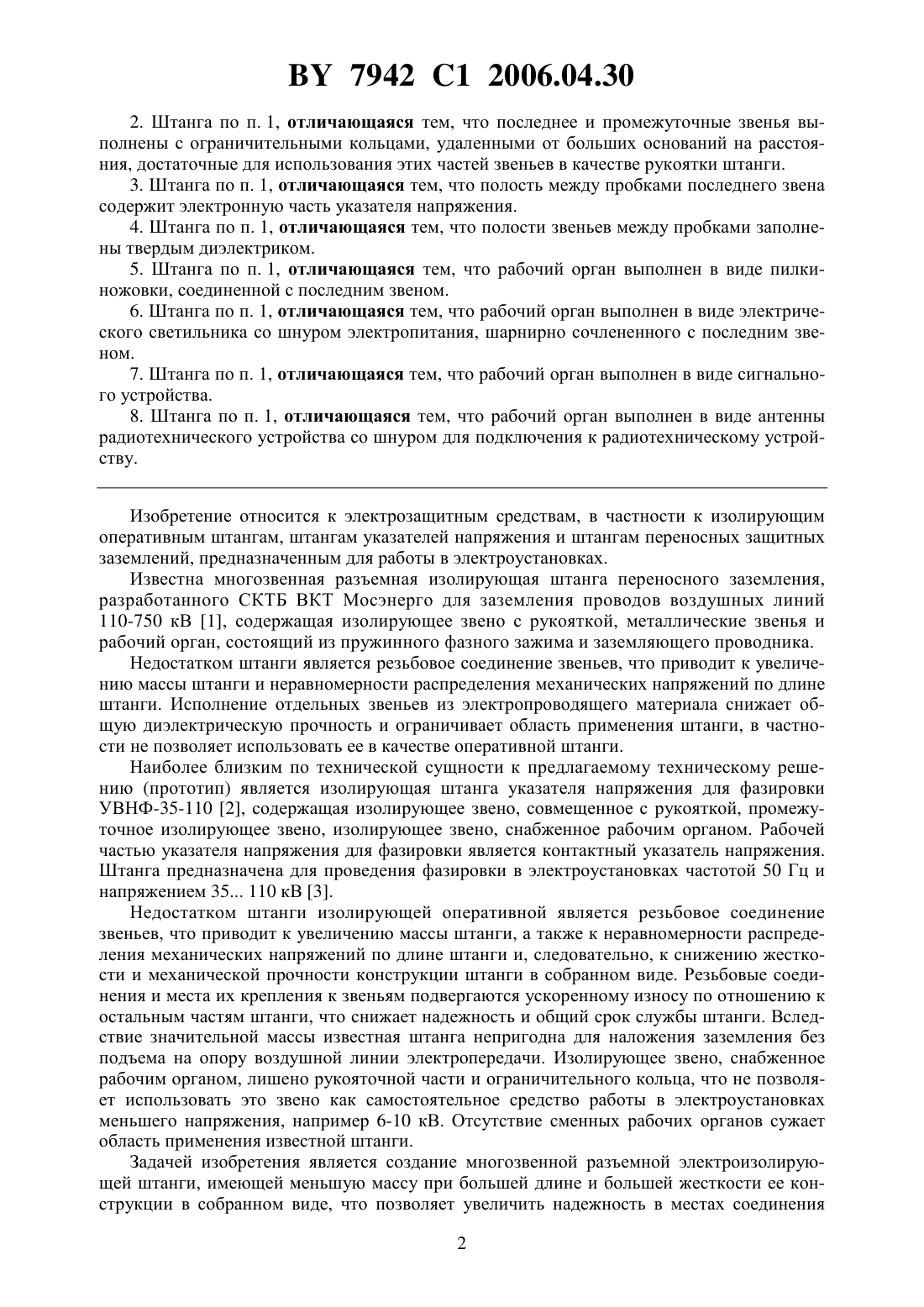

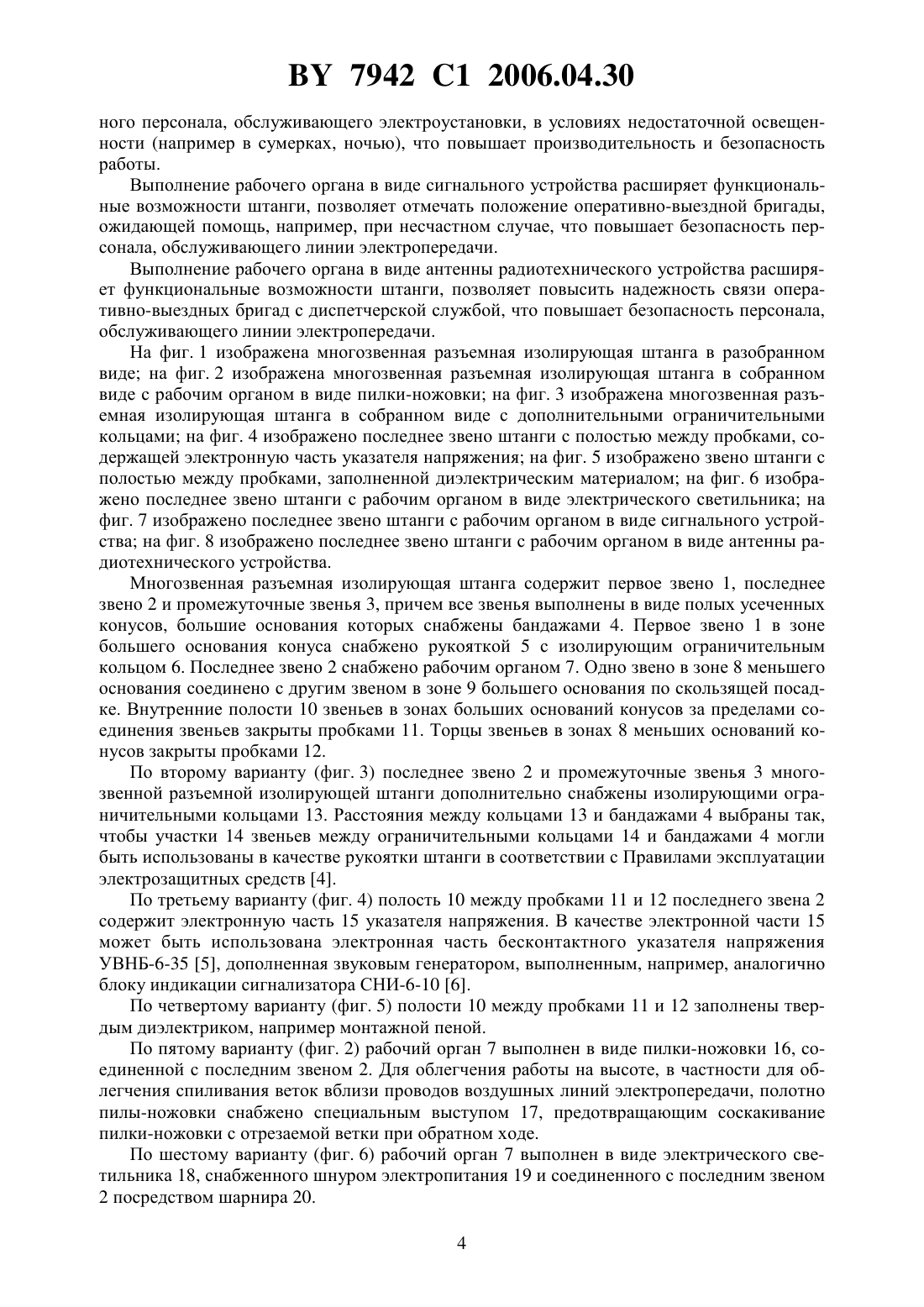

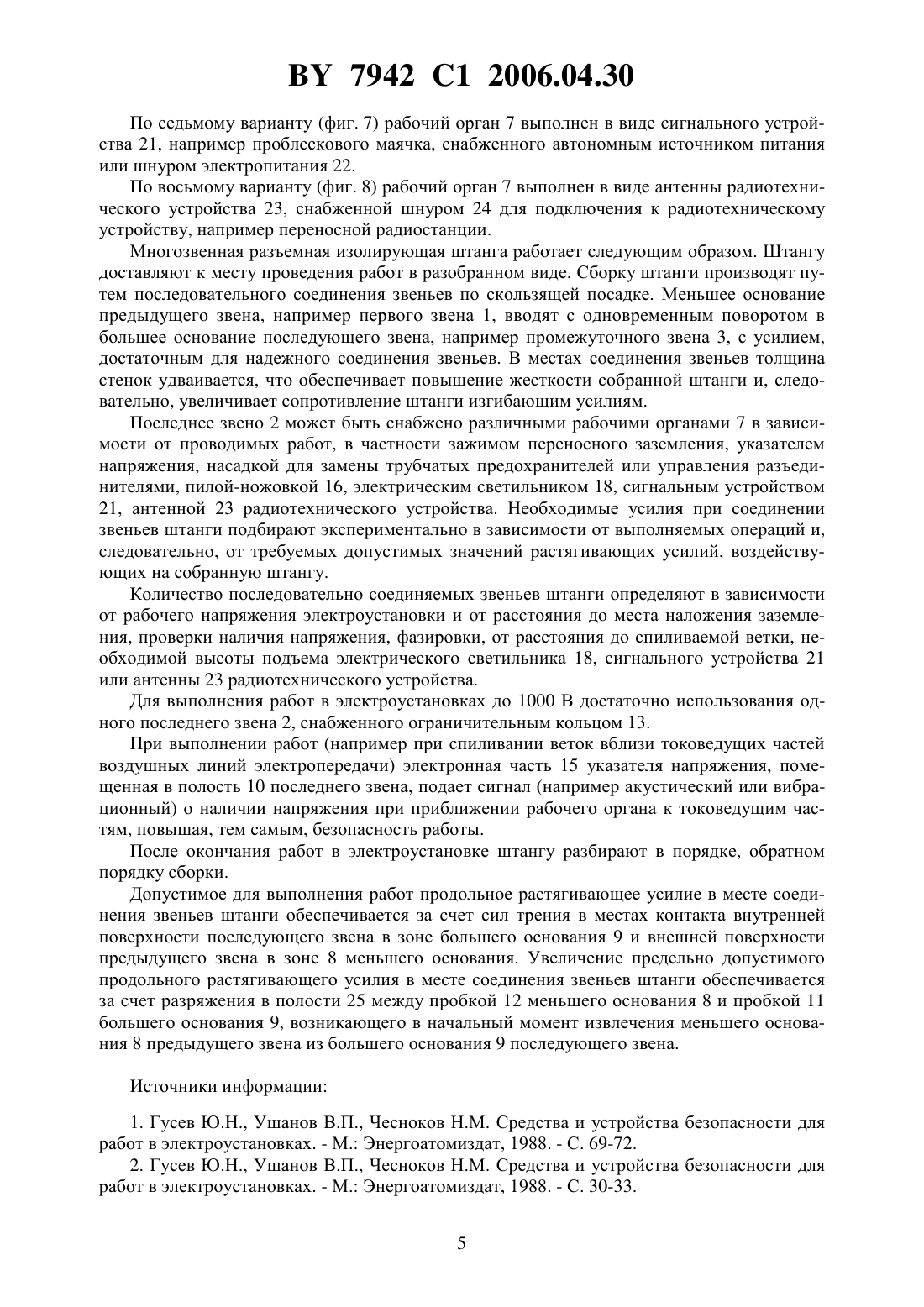

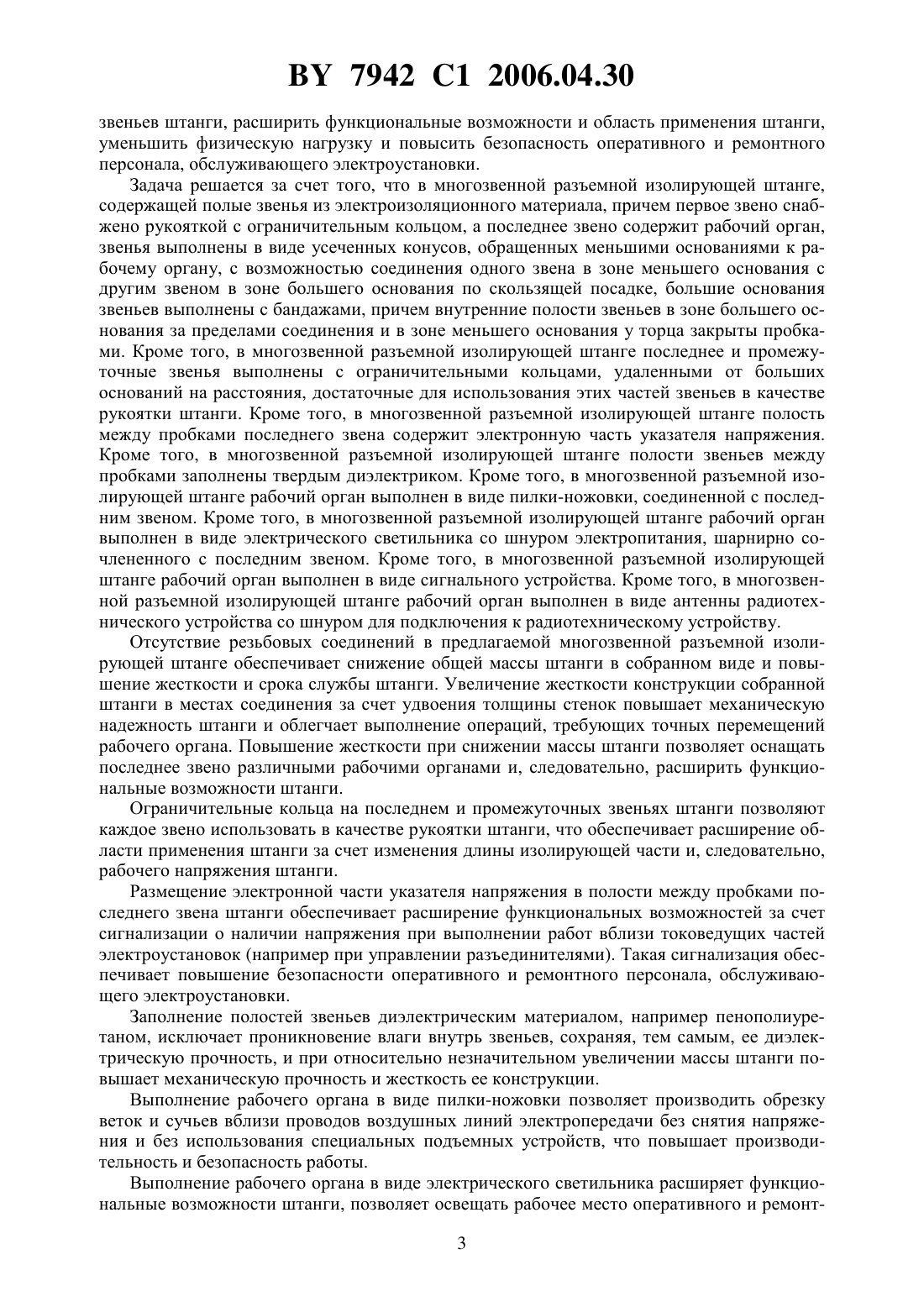

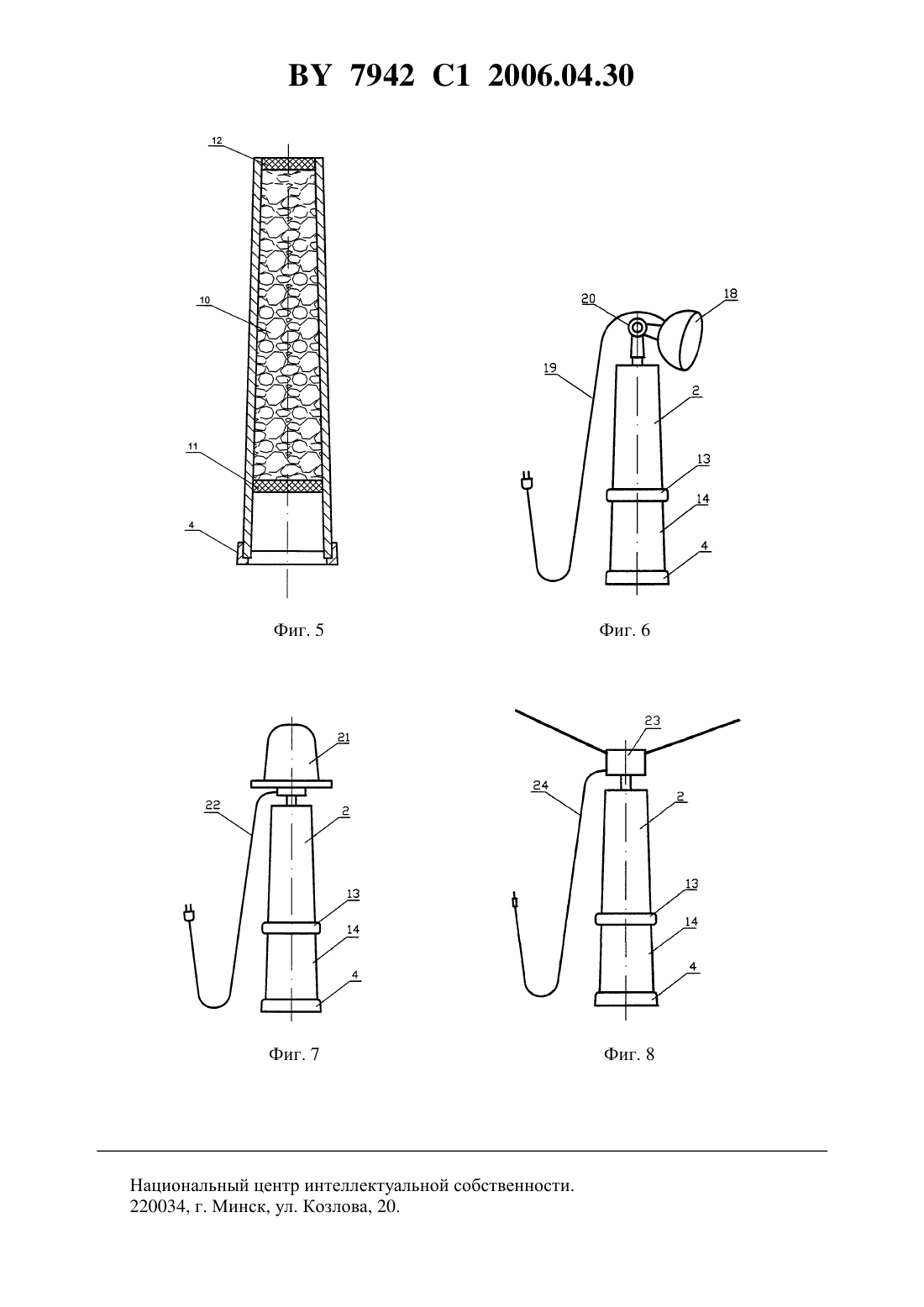

(71) Заявитель Козыревич Игорь Сергеевич(72) Автор Козыревич Игорь Сергеевич(73) Патентообладатель Козыревич Игорь Сергеевич(56) Гусев Ю.Н., Ушанов В.П., Чесноков Н.М. Средства и устройства безопасности для работ в электроустановках. - М. Энергоатомиздат, 1988. - С.30 - 33.2175157 2, 2001.2137272 1, 1999.1752198 3, 1992.19902896 1, 2000.(57) 1. Многозвенная разъемная изолирующая штанга, содержащая полые звенья из электроизоляционного материала, причем первое звено выполнено с рукояткой и ограничительным кольцом, а последнее звено содержит рабочий орган, отличающаяся тем, что звенья выполнены в виде усеченных конусов, обращенных меньшими основаниями к рабочему органу, с возможностью соединения одного звена в зоне меньшего основания с другим звеном в зоне большего основания по скользящей посадке, большие основания звеньев выполнены с бандажами, причем внутренние полости звеньев в зоне большего основания за пределами соединения и в зоне меньшего основания у торца закрыты пробками. 7942 1 2006.04.30 2. Штанга по п. 1, отличающаяся тем, что последнее и промежуточные звенья выполнены с ограничительными кольцами, удаленными от больших оснований на расстояния, достаточные для использования этих частей звеньев в качестве рукоятки штанги. 3. Штанга по п. 1, отличающаяся тем, что полость между пробками последнего звена содержит электронную часть указателя напряжения. 4. Штанга по п. 1, отличающаяся тем, что полости звеньев между пробками заполнены твердым диэлектриком. 5. Штанга по п. 1, отличающаяся тем, что рабочий орган выполнен в виде пилкиножовки, соединенной с последним звеном. 6. Штанга по п. 1, отличающаяся тем, что рабочий орган выполнен в виде электрического светильника со шнуром электропитания, шарнирно сочлененного с последним звеном. 7. Штанга по п. 1, отличающаяся тем, что рабочий орган выполнен в виде сигнального устройства. 8. Штанга по п. 1, отличающаяся тем, что рабочий орган выполнен в виде антенны радиотехнического устройства со шнуром для подключения к радиотехническому устройству. Изобретение относится к электрозащитным средствам, в частности к изолирующим оперативным штангам, штангам указателей напряжения и штангам переносных защитных заземлений, предназначенным для работы в электроустановках. Известна многозвенная разъемная изолирующая штанга переносного заземления,разработанного СКТБ ВКТ Мосэнерго для заземления проводов воздушных линий 110-750 кВ 1, содержащая изолирующее звено с рукояткой, металлические звенья и рабочий орган, состоящий из пружинного фазного зажима и заземляющего проводника. Недостатком штанги является резьбовое соединение звеньев, что приводит к увеличению массы штанги и неравномерности распределения механических напряжений по длине штанги. Исполнение отдельных звеньев из электропроводящего материала снижает общую диэлектрическую прочность и ограничивает область применения штанги, в частности не позволяет использовать ее в качестве оперативной штанги. Наиболее близким по технической сущности к предлагаемому техническому решению (прототип) является изолирующая штанга указателя напряжения для фазировки УВНФ-35-110 2, содержащая изолирующее звено, совмещенное с рукояткой, промежуточное изолирующее звено, изолирующее звено, снабженное рабочим органом. Рабочей частью указателя напряжения для фазировки является контактный указатель напряжения. Штанга предназначена для проведения фазировки в электроустановках частотой 50 Гц и напряжением 35 110 кВ 3. Недостатком штанги изолирующей оперативной является резьбовое соединение звеньев, что приводит к увеличению массы штанги, а также к неравномерности распределения механических напряжений по длине штанги и, следовательно, к снижению жесткости и механической прочности конструкции штанги в собранном виде. Резьбовые соединения и места их крепления к звеньям подвергаются ускоренному износу по отношению к остальным частям штанги, что снижает надежность и общий срок службы штанги. Вследствие значительной массы известная штанга непригодна для наложения заземления без подъема на опору воздушной линии электропередачи. Изолирующее звено, снабженное рабочим органом, лишено рукояточной части и ограничительного кольца, что не позволяет использовать это звено как самостоятельное средство работы в электроустановках меньшего напряжения, например 6-10 кВ. Отсутствие сменных рабочих органов сужает область применения известной штанги. Задачей изобретения является создание многозвенной разъемной электроизолирующей штанги, имеющей меньшую массу при большей длине и большей жесткости ее конструкции в собранном виде, что позволяет увеличить надежность в местах соединения 2 7942 1 2006.04.30 звеньев штанги, расширить функциональные возможности и область применения штанги,уменьшить физическую нагрузку и повысить безопасность оперативного и ремонтного персонала, обслуживающего электроустановки. Задача решается за счет того, что в многозвенной разъемной изолирующей штанге,содержащей полые звенья из электроизоляционного материала, причем первое звено снабжено рукояткой с ограничительным кольцом, а последнее звено содержит рабочий орган,звенья выполнены в виде усеченных конусов, обращенных меньшими основаниями к рабочему органу, с возможностью соединения одного звена в зоне меньшего основания с другим звеном в зоне большего основания по скользящей посадке, большие основания звеньев выполнены с бандажами, причем внутренние полости звеньев в зоне большего основания за пределами соединения и в зоне меньшего основания у торца закрыты пробками. Кроме того, в многозвенной разъемной изолирующей штанге последнее и промежуточные звенья выполнены с ограничительными кольцами, удаленными от больших оснований на расстояния, достаточные для использования этих частей звеньев в качестве рукоятки штанги. Кроме того, в многозвенной разъемной изолирующей штанге полость между пробками последнего звена содержит электронную часть указателя напряжения. Кроме того, в многозвенной разъемной изолирующей штанге полости звеньев между пробками заполнены твердым диэлектриком. Кроме того, в многозвенной разъемной изолирующей штанге рабочий орган выполнен в виде пилки-ножовки, соединенной с последним звеном. Кроме того, в многозвенной разъемной изолирующей штанге рабочий орган выполнен в виде электрического светильника со шнуром электропитания, шарнирно сочлененного с последним звеном. Кроме того, в многозвенной разъемной изолирующей штанге рабочий орган выполнен в виде сигнального устройства. Кроме того, в многозвенной разъемной изолирующей штанге рабочий орган выполнен в виде антенны радиотехнического устройства со шнуром для подключения к радиотехническому устройству. Отсутствие резьбовых соединений в предлагаемой многозвенной разъемной изолирующей штанге обеспечивает снижение общей массы штанги в собранном виде и повышение жесткости и срока службы штанги. Увеличение жесткости конструкции собранной штанги в местах соединения за счет удвоения толщины стенок повышает механическую надежность штанги и облегчает выполнение операций, требующих точных перемещений рабочего органа. Повышение жесткости при снижении массы штанги позволяет оснащать последнее звено различными рабочими органами и, следовательно, расширить функциональные возможности штанги. Ограничительные кольца на последнем и промежуточных звеньях штанги позволяют каждое звено использовать в качестве рукоятки штанги, что обеспечивает расширение области применения штанги за счет изменения длины изолирующей части и, следовательно,рабочего напряжения штанги. Размещение электронной части указателя напряжения в полости между пробками последнего звена штанги обеспечивает расширение функциональных возможностей за счет сигнализации о наличии напряжения при выполнении работ вблизи токоведущих частей электроустановок (например при управлении разъединителями). Такая сигнализация обеспечивает повышение безопасности оперативного и ремонтного персонала, обслуживающего электроустановки. Заполнение полостей звеньев диэлектрическим материалом, например пенополиуретаном, исключает проникновение влаги внутрь звеньев, сохраняя, тем самым, ее диэлектрическую прочность, и при относительно незначительном увеличении массы штанги повышает механическую прочность и жесткость ее конструкции. Выполнение рабочего органа в виде пилки-ножовки позволяет производить обрезку веток и сучьев вблизи проводов воздушных линий электропередачи без снятия напряжения и без использования специальных подъемных устройств, что повышает производительность и безопасность работы. Выполнение рабочего органа в виде электрического светильника расширяет функциональные возможности штанги, позволяет освещать рабочее место оперативного и ремонт 3 7942 1 2006.04.30 ного персонала, обслуживающего электроустановки, в условиях недостаточной освещенности (например в сумерках, ночью), что повышает производительность и безопасность работы. Выполнение рабочего органа в виде сигнального устройства расширяет функциональные возможности штанги, позволяет отмечать положение оперативно-выездной бригады,ожидающей помощь, например, при несчастном случае, что повышает безопасность персонала, обслуживающего линии электропередачи. Выполнение рабочего органа в виде антенны радиотехнического устройства расширяет функциональные возможности штанги, позволяет повысить надежность связи оперативно-выездных бригад с диспетчерской службой, что повышает безопасность персонала,обслуживающего линии электропередачи. На фиг. 1 изображена многозвенная разъемная изолирующая штанга в разобранном виде на фиг. 2 изображена многозвенная разъемная изолирующая штанга в собранном виде с рабочим органом в виде пилки-ножовки на фиг. 3 изображена многозвенная разъемная изолирующая штанга в собранном виде с дополнительными ограничительными кольцами на фиг. 4 изображено последнее звено штанги с полостью между пробками, содержащей электронную часть указателя напряжения на фиг. 5 изображено звено штанги с полостью между пробками, заполненной диэлектрическим материалом на фиг. 6 изображено последнее звено штанги с рабочим органом в виде электрического светильника на фиг. 7 изображено последнее звено штанги с рабочим органом в виде сигнального устройства на фиг. 8 изображено последнее звено штанги с рабочим органом в виде антенны радиотехнического устройства. Многозвенная разъемная изолирующая штанга содержит первое звено 1, последнее звено 2 и промежуточные звенья 3, причем все звенья выполнены в виде полых усеченных конусов, большие основания которых снабжены бандажами 4. Первое звено 1 в зоне большего основания конуса снабжено рукояткой 5 с изолирующим ограничительным кольцом 6. Последнее звено 2 снабжено рабочим органом 7. Одно звено в зоне 8 меньшего основания соединено с другим звеном в зоне 9 большего основания по скользящей посадке. Внутренние полости 10 звеньев в зонах больших оснований конусов за пределами соединения звеньев закрыты пробками 11. Торцы звеньев в зонах 8 меньших оснований конусов закрыты пробками 12. По второму варианту (фиг. 3) последнее звено 2 и промежуточные звенья 3 многозвенной разъемной изолирующей штанги дополнительно снабжены изолирующими ограничительными кольцами 13. Расстояния между кольцами 13 и бандажами 4 выбраны так,чтобы участки 14 звеньев между ограничительными кольцами 14 и бандажами 4 могли быть использованы в качестве рукоятки штанги в соответствии с Правилами эксплуатации электрозащитных средств 4. По третьему варианту (фиг. 4) полость 10 между пробками 11 и 12 последнего звена 2 содержит электронную часть 15 указателя напряжения. В качестве электронной части 15 может быть использована электронная часть бесконтактного указателя напряжения УВНБ-6-35 5, дополненная звуковым генератором, выполненным, например, аналогично блоку индикации сигнализатора СНИ-6-10 6. По четвертому варианту (фиг. 5) полости 10 между пробками 11 и 12 заполнены твердым диэлектриком, например монтажной пеной. По пятому варианту (фиг. 2) рабочий орган 7 выполнен в виде пилки-ножовки 16, соединенной с последним звеном 2. Для облегчения работы на высоте, в частности для облегчения спиливания веток вблизи проводов воздушных линий электропередачи, полотно пилы-ножовки снабжено специальным выступом 17, предотвращающим соскакивание пилки-ножовки с отрезаемой ветки при обратном ходе. По шестому варианту (фиг. 6) рабочий орган 7 выполнен в виде электрического светильника 18, снабженного шнуром электропитания 19 и соединенного с последним звеном 2 посредством шарнира 20. 4 7942 1 2006.04.30 По седьмому варианту (фиг. 7) рабочий орган 7 выполнен в виде сигнального устройства 21, например проблескового маячка, снабженного автономным источником питания или шнуром электропитания 22. По восьмому варианту (фиг. 8) рабочий орган 7 выполнен в виде антенны радиотехнического устройства 23, снабженной шнуром 24 для подключения к радиотехническому устройству, например переносной радиостанции. Многозвенная разъемная изолирующая штанга работает следующим образом. Штангу доставляют к месту проведения работ в разобранном виде. Сборку штанги производят путем последовательного соединения звеньев по скользящей посадке. Меньшее основание предыдущего звена, например первого звена 1, вводят с одновременным поворотом в большее основание последующего звена, например промежуточного звена 3, с усилием,достаточным для надежного соединения звеньев. В местах соединения звеньев толщина стенок удваивается, что обеспечивает повышение жесткости собранной штанги и, следовательно, увеличивает сопротивление штанги изгибающим усилиям. Последнее звено 2 может быть снабжено различными рабочими органами 7 в зависимости от проводимых работ, в частности зажимом переносного заземления, указателем напряжения, насадкой для замены трубчатых предохранителей или управления разъединителями, пилой-ножовкой 16, электрическим светильником 18, сигнальным устройством 21, антенной 23 радиотехнического устройства. Необходимые усилия при соединении звеньев штанги подбирают экспериментально в зависимости от выполняемых операций и,следовательно, от требуемых допустимых значений растягивающих усилий, воздействующих на собранную штангу. Количество последовательно соединяемых звеньев штанги определяют в зависимости от рабочего напряжения электроустановки и от расстояния до места наложения заземления, проверки наличия напряжения, фазировки, от расстояния до спиливаемой ветки, необходимой высоты подъема электрического светильника 18, сигнального устройства 21 или антенны 23 радиотехнического устройства. Для выполнения работ в электроустановках до 1000 В достаточно использования одного последнего звена 2, снабженного ограничительным кольцом 13. При выполнении работ (например при спиливании веток вблизи токоведущих частей воздушных линий электропередачи) электронная часть 15 указателя напряжения, помещенная в полость 10 последнего звена, подает сигнал (например акустический или вибрационный) о наличии напряжения при приближении рабочего органа к токоведущим частям, повышая, тем самым, безопасность работы. После окончания работ в электроустановке штангу разбирают в порядке, обратном порядку сборки. Допустимое для выполнения работ продольное растягивающее усилие в месте соединения звеньев штанги обеспечивается за счет сил трения в местах контакта внутренней поверхности последующего звена в зоне большего основания 9 и внешней поверхности предыдущего звена в зоне 8 меньшего основания. Увеличение предельно допустимого продольного растягивающего усилия в месте соединения звеньев штанги обеспечивается за счет разряжения в полости 25 между пробкой 12 меньшего основания 8 и пробкой 11 большего основания 9, возникающего в начальный момент извлечения меньшего основания 8 предыдущего звена из большего основания 9 последующего звена. Источники информации 1. Гусев Ю.Н., Ушанов В.П., Чесноков Н.М. Средства и устройства безопасности для работ в электроустановках. - М. Энергоатомиздат, 1988. - С. 69-72. 2. Гусев Ю.Н., Ушанов В.П., Чесноков Н.М. Средства и устройства безопасности для работ в электроустановках. - М. Энергоатомиздат, 1988. - С. 30-33. 5 7942 1 2006.04.30 3. Гусев Ю.Н., Ушанов В.П., Чесноков Н.М. Средства и устройства безопасности для работ в электроустановках. - М. Энергоатомиздат, 1988. - С. 24. 4. Правила применения и испытания средств защиты, используемых в электроустановках ПО Союзтехэнерго / Минэнерго СССР. - 8-е изд.- М. Энергоатомиздат, 1987. С. 12-14. 5. Гусев Ю.Н., Ушанов В.П., Чесноков Н.М. Средства и устройства безопасности для работ в электроустановках. - М. Энергоатомиздат, 1988. - С. 21-22. 6. Гусев Ю.Н., Ушанов В.П., Чесноков Н.М. Средства и устройства безопасности для работ в электроустановках. - М. Энергоатомиздат, 1988. - С. 434. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 7
