Устройство для крепления держателя водосточного желоба

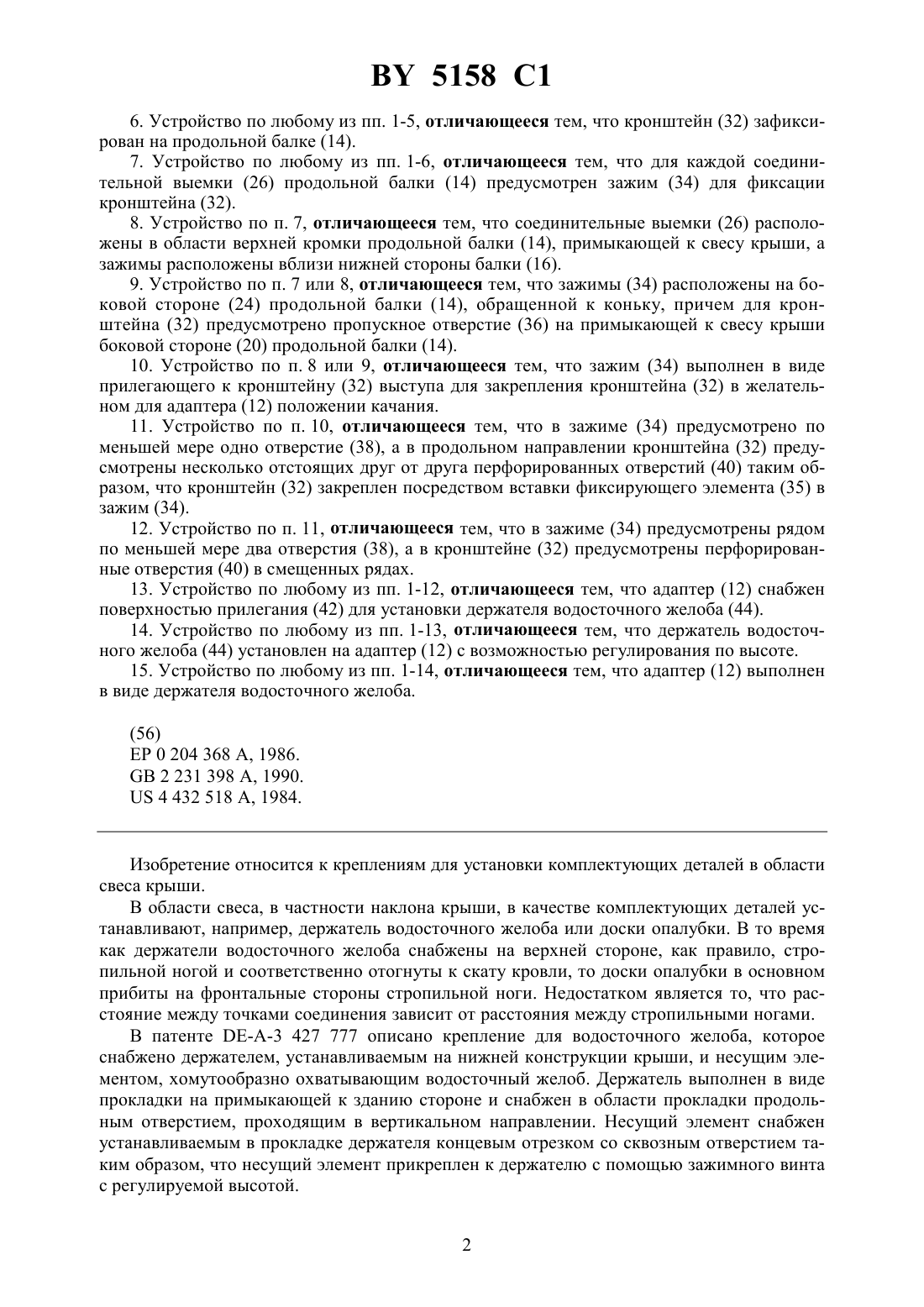

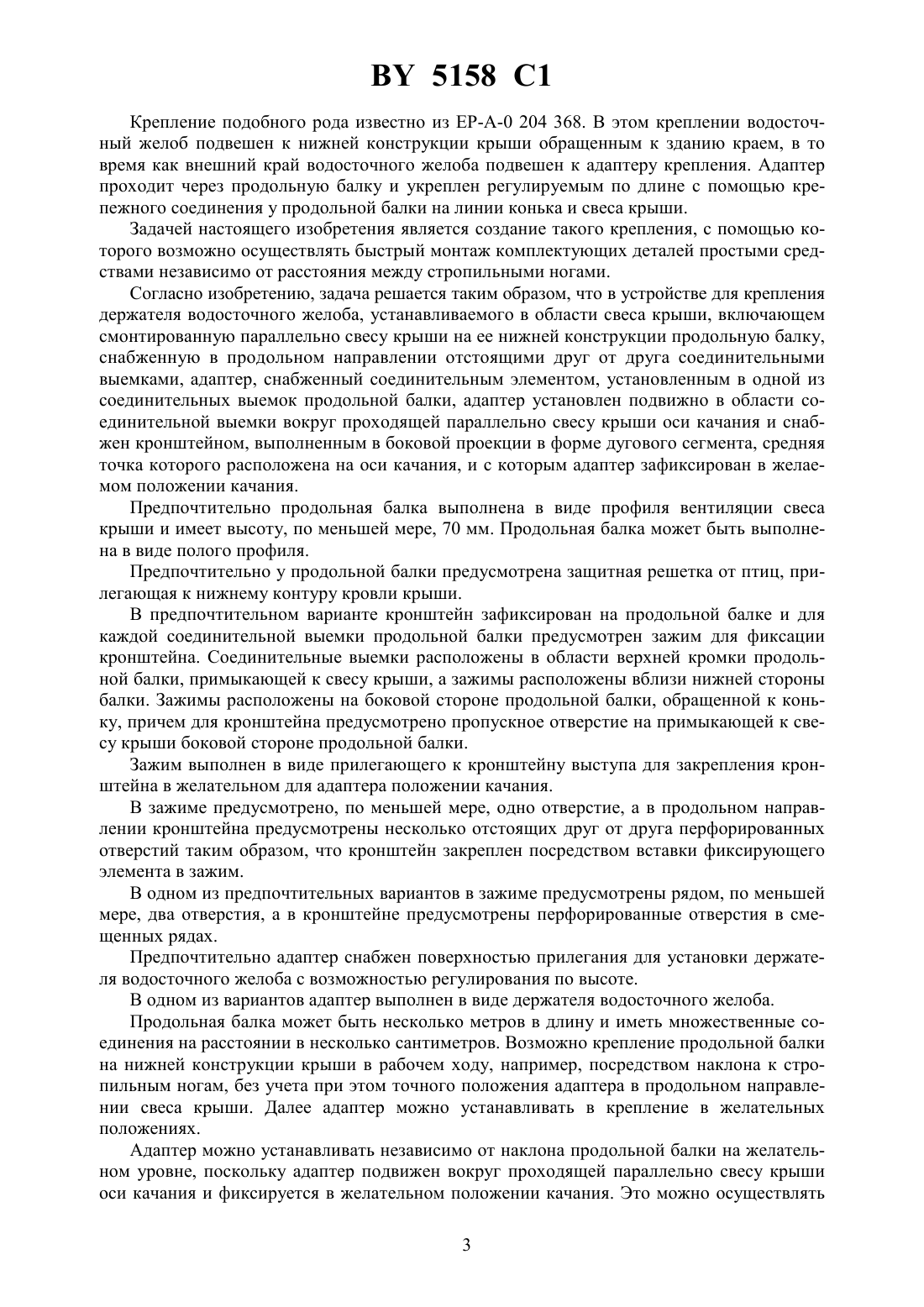

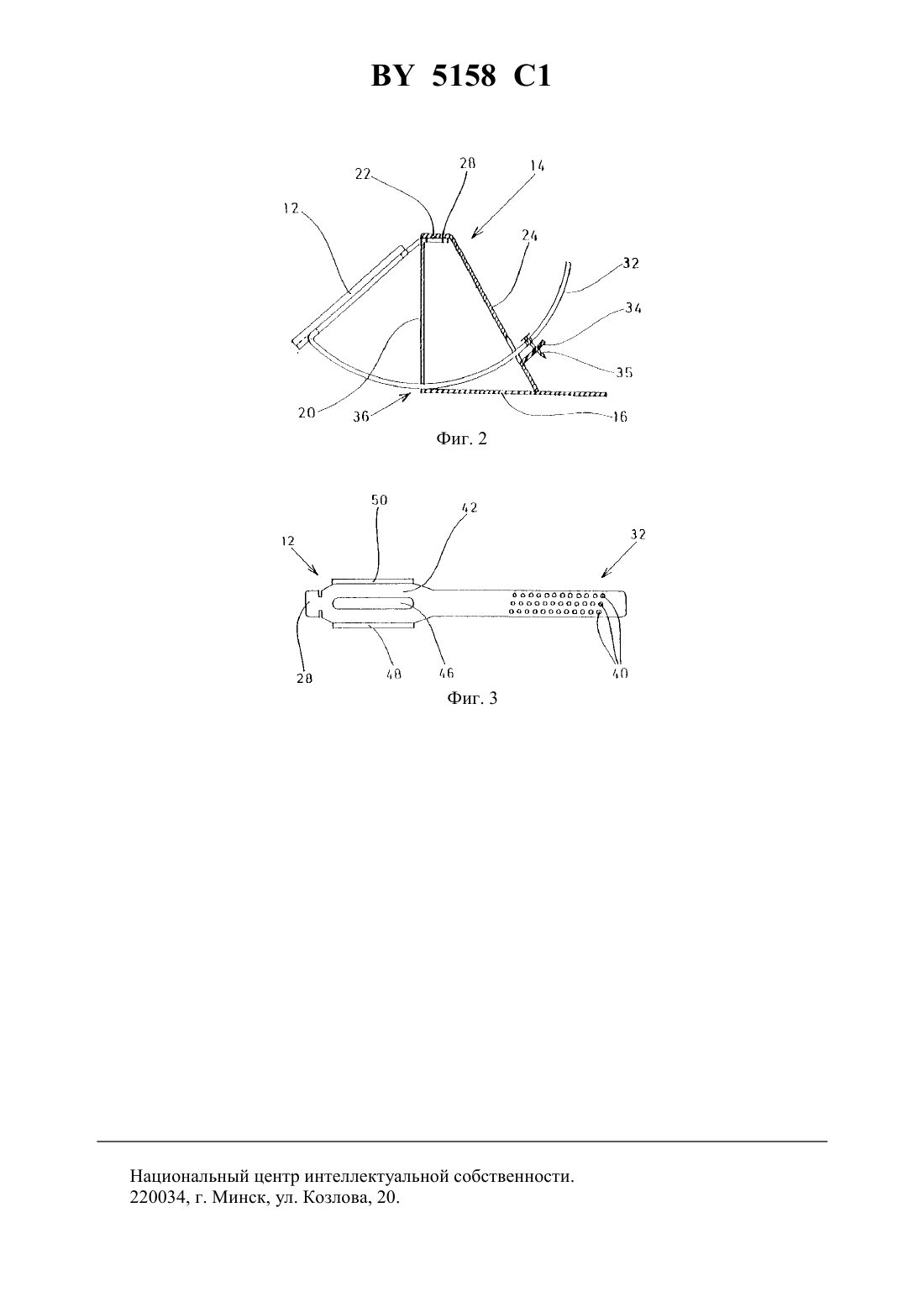

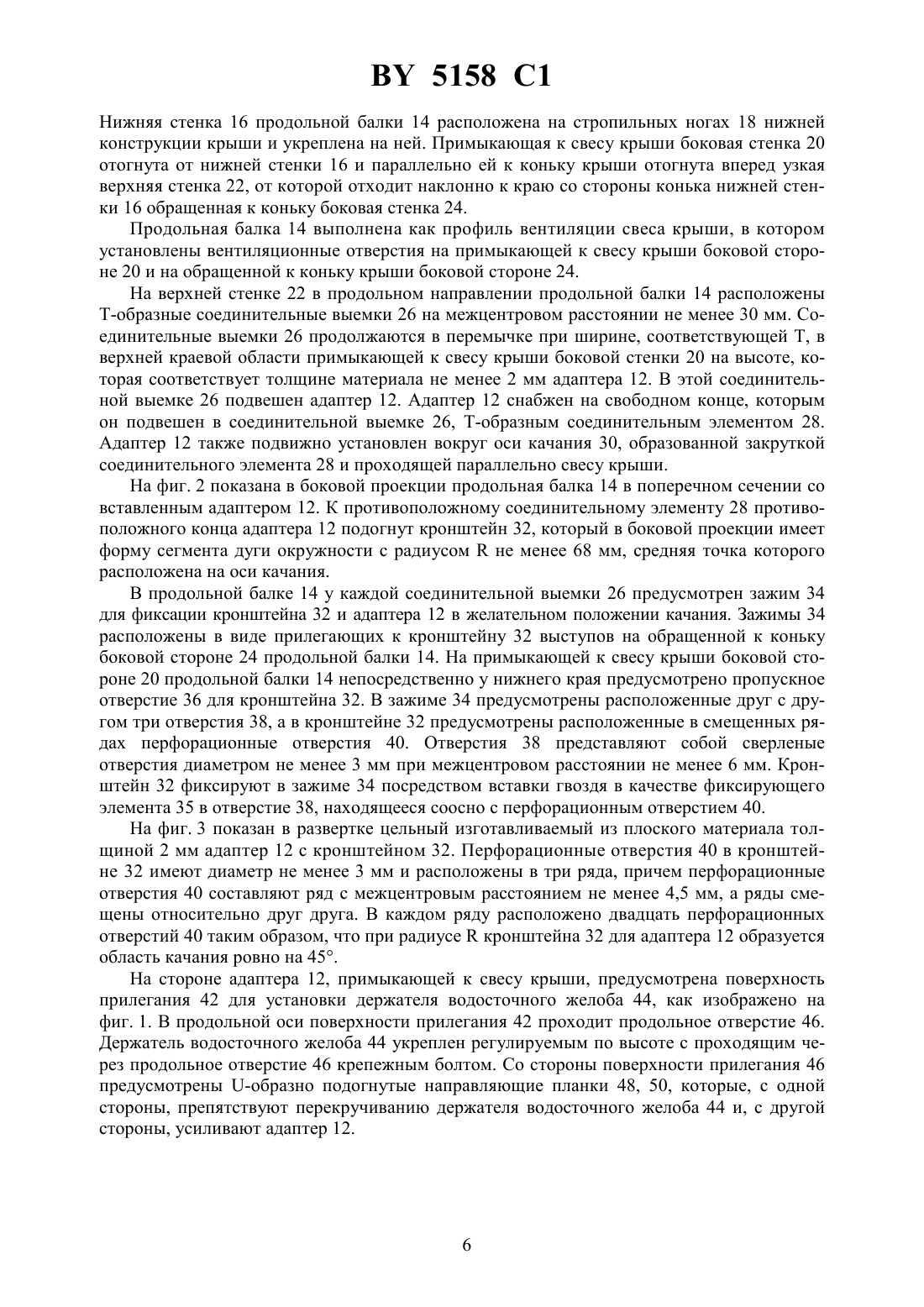

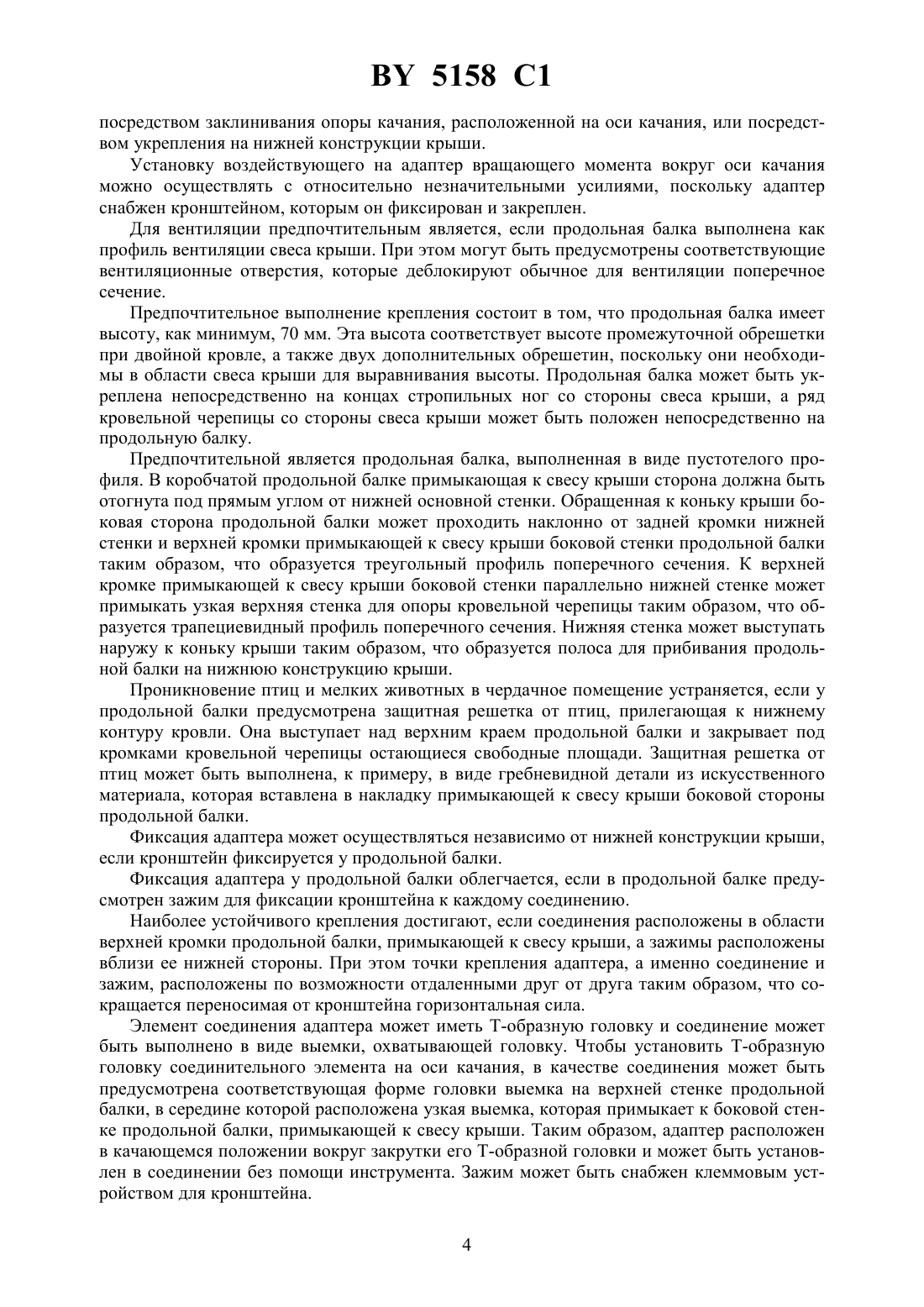

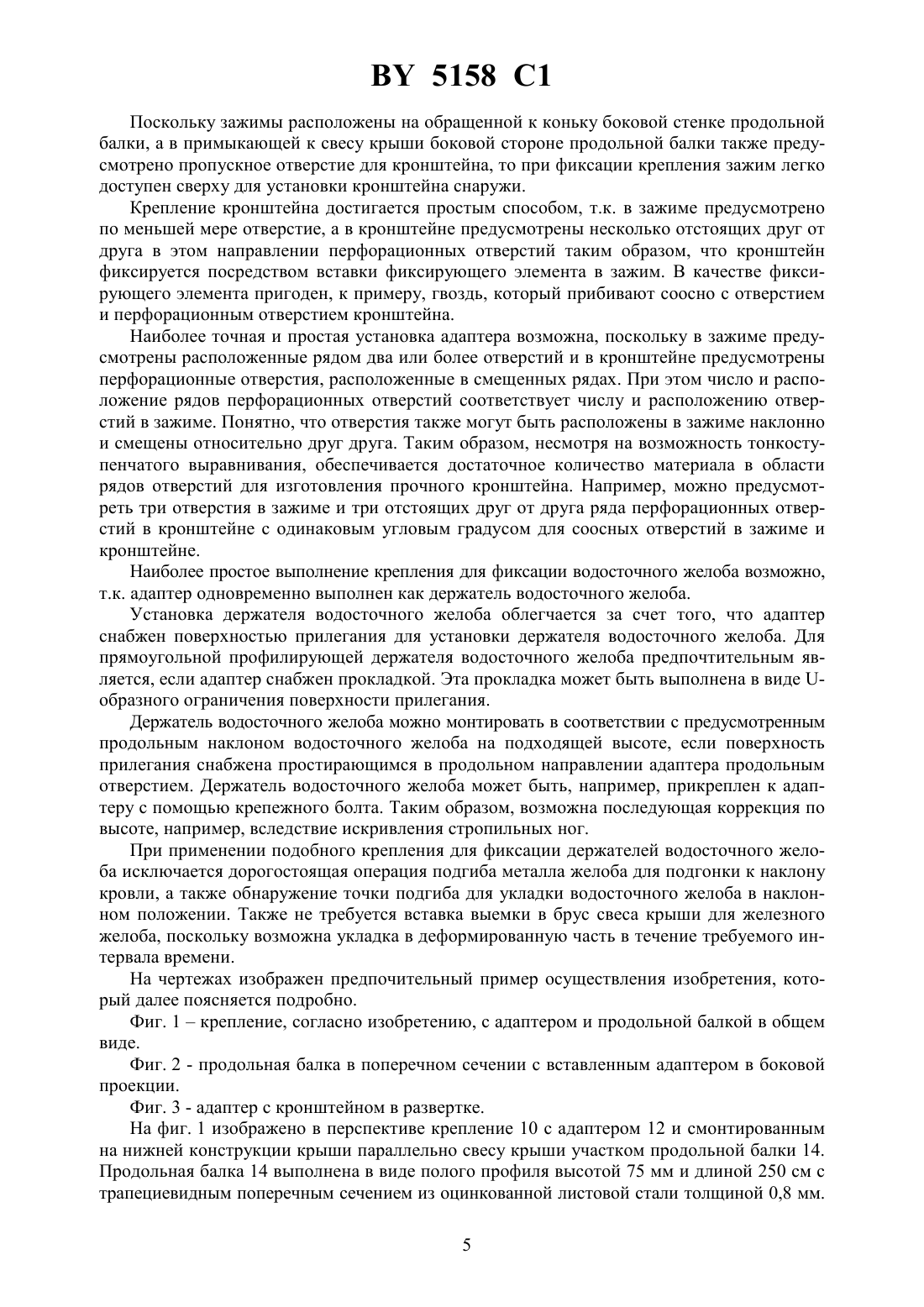

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ КРЕПЛЕНИЯ ДЕРЖАТЕЛЯ ВОДОСТОЧНОГО ЖЕЛОБА(57) 1. Устройство для крепления (10) держателя водосточного желоба (44), устанавливаемого в области свеса крыши, включающее смонтированную параллельно свесу крыши на ее нижней конструкции продольную балку (14), снабженную в продольном направлении отстоящими друг от друга соединительными выемками (26), адаптер (12), снабженный соединительным элементом (28), установленным в одной из соединительных выемок (26) продольной балки (14), отличающееся тем, что адаптер (12) установлен подвижно в области соединительной выемки (26) вокруг проходящей параллельно свесу крыши оси качания (30) и снабжен кронштейном (32), выполненным в боковой проекции в форме дугового сегмента, средняя точка которого расположена на оси качания (30), и с которым адаптер (12) зафиксирован в желаемом положении качания. 2. Устройство по п. 1, отличающееся тем, что продольная балка (14) выполнена в виде профиля вентиляции свеса крыши. 3. Устройство по п. 1 или 2, отличающееся тем, что продольная балка (14) имеет высоту по меньшей мере 70 мм. 4. Устройство по любому из пп. 1-3, отличающееся тем, что продольная балка (14) выполнена в виде полого профиля. 5. Устройство по любому из пп. 1-4, отличающееся тем, что у продольной балки (14) предусмотрена защитная решетка от птиц, прилегающая к нижнему контуру кровли крыши. 5158 1 6. Устройство по любому из пп. 1-5, отличающееся тем, что кронштейн (32) зафиксирован на продольной балке (14). 7. Устройство по любому из пп. 1-6, отличающееся тем, что для каждой соединительной выемки (26) продольной балки (14) предусмотрен зажим (34) для фиксации кронштейна (32). 8. Устройство по п. 7, отличающееся тем, что соединительные выемки (26) расположены в области верхней кромки продольной балки (14), примыкающей к свесу крыши, а зажимы расположены вблизи нижней стороны балки (16). 9. Устройство по п. 7 или 8, отличающееся тем, что зажимы (34) расположены на боковой стороне (24) продольной балки (14), обращенной к коньку, причем для кронштейна (32) предусмотрено пропускное отверстие (36) на примыкающей к свесу крыши боковой стороне (20) продольной балки (14). 10. Устройство по п. 8 или 9, отличающееся тем, что зажим (34) выполнен в виде прилегающего к кронштейну (32) выступа для закрепления кронштейна (32) в желательном для адаптера (12) положении качания. 11. Устройство по п. 10, отличающееся тем, что в зажиме (34) предусмотрено по меньшей мере одно отверстие (38), а в продольном направлении кронштейна (32) предусмотрены несколько отстоящих друг от друга перфорированных отверстий (40) таким образом, что кронштейн (32) закреплен посредством вставки фиксирующего элемента (35) в зажим (34). 12. Устройство по п. 11, отличающееся тем, что в зажиме (34) предусмотрены рядом по меньшей мере два отверстия (38), а в кронштейне (32) предусмотрены перфорированные отверстия (40) в смещенных рядах. 13. Устройство по любому из пп. 1-12, отличающееся тем, что адаптер (12) снабжен поверхностью прилегания (42) для установки держателя водосточного желоба (44). 14. Устройство по любому из пп. 1-13, отличающееся тем, что держатель водосточного желоба (44) установлен на адаптер (12) с возможностью регулирования по высоте. 15. Устройство по любому из пп. 1-14, отличающееся тем, что адаптер (12) выполнен в виде держателя водосточного желоба.(56)0 204 368 , 1986.2 231 398 , 1990.4 432 518 , 1984. Изобретение относится к креплениям для установки комплектующих деталей в области свеса крыши. В области свеса, в частности наклона крыши, в качестве комплектующих деталей устанавливают, например, держатель водосточного желоба или доски опалубки. В то время как держатели водосточного желоба снабжены на верхней стороне, как правило, стропильной ногой и соответственно отогнуты к скату кровли, то доски опалубки в основном прибиты на фронтальные стороны стропильной ноги. Недостатком является то, что расстояние между точками соединения зависит от расстояния между стропильными ногами. В патенте 3 427 777 описано крепление для водосточного желоба, которое снабжено держателем, устанавливаемым на нижней конструкции крыши, и несущим элементом, хомутообразно охватывающим водосточный желоб. Держатель выполнен в виде прокладки на примыкающей к зданию стороне и снабжен в области прокладки продольным отверстием, проходящим в вертикальном направлении. Несущий элемент снабжен устанавливаемым в прокладке держателя концевым отрезком со сквозным отверстием таким образом, что несущий элемент прикреплен к держателю с помощью зажимного винта с регулируемой высотой. 2 5158 1 Крепление подобного рода известно из ЕР-А-0 204 368. В этом креплении водосточный желоб подвешен к нижней конструкции крыши обращенным к зданию краем, в то время как внешний край водосточного желоба подвешен к адаптеру крепления. Адаптер проходит через продольную балку и укреплен регулируемым по длине с помощью крепежного соединения у продольной балки на линии конька и свеса крыши. Задачей настоящего изобретения является создание такого крепления, с помощью которого возможно осуществлять быстрый монтаж комплектующих деталей простыми средствами независимо от расстояния между стропильными ногами. Согласно изобретению, задача решается таким образом, что в устройстве для крепления держателя водосточного желоба, устанавливаемого в области свеса крыши, включающем смонтированную параллельно свесу крыши на ее нижней конструкции продольную балку,снабженную в продольном направлении отстоящими друг от друга соединительными выемками, адаптер, снабженный соединительным элементом, установленным в одной из соединительных выемок продольной балки, адаптер установлен подвижно в области соединительной выемки вокруг проходящей параллельно свесу крыши оси качания и снабжен кронштейном, выполненным в боковой проекции в форме дугового сегмента, средняя точка которого расположена на оси качания, и с которым адаптер зафиксирован в желаемом положении качания. Предпочтительно продольная балка выполнена в виде профиля вентиляции свеса крыши и имеет высоту, по меньшей мере, 70 мм. Продольная балка может быть выполнена в виде полого профиля. Предпочтительно у продольной балки предусмотрена защитная решетка от птиц, прилегающая к нижнему контуру кровли крыши. В предпочтительном варианте кронштейн зафиксирован на продольной балке и для каждой соединительной выемки продольной балки предусмотрен зажим для фиксации кронштейна. Соединительные выемки расположены в области верхней кромки продольной балки, примыкающей к свесу крыши, а зажимы расположены вблизи нижней стороны балки. Зажимы расположены на боковой стороне продольной балки, обращенной к коньку, причем для кронштейна предусмотрено пропускное отверстие на примыкающей к свесу крыши боковой стороне продольной балки. Зажим выполнен в виде прилегающего к кронштейну выступа для закрепления кронштейна в желательном для адаптера положении качания. В зажиме предусмотрено, по меньшей мере, одно отверстие, а в продольном направлении кронштейна предусмотрены несколько отстоящих друг от друга перфорированных отверстий таким образом, что кронштейн закреплен посредством вставки фиксирующего элемента в зажим. В одном из предпочтительных вариантов в зажиме предусмотрены рядом, по меньшей мере, два отверстия, а в кронштейне предусмотрены перфорированные отверстия в смещенных рядах. Предпочтительно адаптер снабжен поверхностью прилегания для установки держателя водосточного желоба с возможностью регулирования по высоте. В одном из вариантов адаптер выполнен в виде держателя водосточного желоба. Продольная балка может быть несколько метров в длину и иметь множественные соединения на расстоянии в несколько сантиметров. Возможно крепление продольной балки на нижней конструкции крыши в рабочем ходу, например, посредством наклона к стропильным ногам, без учета при этом точного положения адаптера в продольном направлении свеса крыши. Далее адаптер можно устанавливать в крепление в желательных положениях. Адаптер можно устанавливать независимо от наклона продольной балки на желательном уровне, поскольку адаптер подвижен вокруг проходящей параллельно свесу крыши оси качания и фиксируется в желательном положении качания. Это можно осуществлять 3 5158 1 посредством заклинивания опоры качания, расположенной на оси качания, или посредством укрепления на нижней конструкции крыши. Установку воздействующего на адаптер вращающего момента вокруг оси качания можно осуществлять с относительно незначительными усилиями, поскольку адаптер снабжен кронштейном, которым он фиксирован и закреплен. Для вентиляции предпочтительным является, если продольная балка выполнена как профиль вентиляции свеса крыши. При этом могут быть предусмотрены соответствующие вентиляционные отверстия, которые деблокируют обычное для вентиляции поперечное сечение. Предпочтительное выполнение крепления состоит в том, что продольная балка имеет высоту, как минимум, 70 мм. Эта высота соответствует высоте промежуточной обрешетки при двойной кровле, а также двух дополнительных обрешетин, поскольку они необходимы в области свеса крыши для выравнивания высоты. Продольная балка может быть укреплена непосредственно на концах стропильных ног со стороны свеса крыши, а ряд кровельной черепицы со стороны свеса крыши может быть положен непосредственно на продольную балку. Предпочтительной является продольная балка, выполненная в виде пустотелого профиля. В коробчатой продольной балке примыкающая к свесу крыши сторона должна быть отогнута под прямым углом от нижней основной стенки. Обращенная к коньку крыши боковая сторона продольной балки может проходить наклонно от задней кромки нижней стенки и верхней кромки примыкающей к свесу крыши боковой стенки продольной балки таким образом, что образуется треугольный профиль поперечного сечения. К верхней кромке примыкающей к свесу крыши боковой стенки параллельно нижней стенке может примыкать узкая верхняя стенка для опоры кровельной черепицы таким образом, что образуется трапециевидный профиль поперечного сечения. Нижняя стенка может выступать наружу к коньку крыши таким образом, что образуется полоса для прибивания продольной балки на нижнюю конструкцию крыши. Проникновение птиц и мелких животных в чердачное помещение устраняется, если у продольной балки предусмотрена защитная решетка от птиц, прилегающая к нижнему контуру кровли. Она выступает над верхним краем продольной балки и закрывает под кромками кровельной черепицы остающиеся свободные площади. Защитная решетка от птиц может быть выполнена, к примеру, в виде гребневидной детали из искусственного материала, которая вставлена в накладку примыкающей к свесу крыши боковой стороны продольной балки. Фиксация адаптера может осуществляться независимо от нижней конструкции крыши,если кронштейн фиксируется у продольной балки. Фиксация адаптера у продольной балки облегчается, если в продольной балке предусмотрен зажим для фиксации кронштейна к каждому соединению. Наиболее устойчивого крепления достигают, если соединения расположены в области верхней кромки продольной балки, примыкающей к свесу крыши, а зажимы расположены вблизи ее нижней стороны. При этом точки крепления адаптера, а именно соединение и зажим, расположены по возможности отдаленными друг от друга таким образом, что сокращается переносимая от кронштейна горизонтальная сила. Элемент соединения адаптера может иметь Т-образную головку и соединение может быть выполнено в виде выемки, охватывающей головку. Чтобы установить Т-образную головку соединительного элемента на оси качания, в качестве соединения может быть предусмотрена соответствующая форме головки выемка на верхней стенке продольной балки, в середине которой расположена узкая выемка, которая примыкает к боковой стенке продольной балки, примыкающей к свесу крыши. Таким образом, адаптер расположен в качающемся положении вокруг закрутки его Т-образной головки и может быть установлен в соединении без помощи инструмента. Зажим может быть снабжен клеммовым устройством для кронштейна. 4 5158 1 Поскольку зажимы расположены на обращенной к коньку боковой стенке продольной балки, а в примыкающей к свесу крыши боковой стороне продольной балки также предусмотрено пропускное отверстие для кронштейна, то при фиксации крепления зажим легко доступен сверху для установки кронштейна снаружи. Крепление кронштейна достигается простым способом, т.к. в зажиме предусмотрено по меньшей мере отверстие, а в кронштейне предусмотрены несколько отстоящих друг от друга в этом направлении перфорационных отверстий таким образом, что кронштейн фиксируется посредством вставки фиксирующего элемента в зажим. В качестве фиксирующего элемента пригоден, к примеру, гвоздь, который прибивают соосно с отверстием и перфорационным отверстием кронштейна. Наиболее точная и простая установка адаптера возможна, поскольку в зажиме предусмотрены расположенные рядом два или более отверстий и в кронштейне предусмотрены перфорационные отверстия, расположенные в смещенных рядах. При этом число и расположение рядов перфорационных отверстий соответствует числу и расположению отверстий в зажиме. Понятно, что отверстия также могут быть расположены в зажиме наклонно и смещены относительно друг друга. Таким образом, несмотря на возможность тонкоступенчатого выравнивания, обеспечивается достаточное количество материала в области рядов отверстий для изготовления прочного кронштейна. Например, можно предусмотреть три отверстия в зажиме и три отстоящих друг от друга ряда перфорационных отверстий в кронштейне с одинаковым угловым градусом для соосных отверстий в зажиме и кронштейне. Наиболее простое выполнение крепления для фиксации водосточного желоба возможно,т.к. адаптер одновременно выполнен как держатель водосточного желоба. Установка держателя водосточного желоба облегчается за счет того, что адаптер снабжен поверхностью прилегания для установки держателя водосточного желоба. Для прямоугольной профилирующей держателя водосточного желоба предпочтительным является, если адаптер снабжен прокладкой. Эта прокладка может быть выполнена в виде образного ограничения поверхности прилегания. Держатель водосточного желоба можно монтировать в соответствии с предусмотренным продольным наклоном водосточного желоба на подходящей высоте, если поверхность прилегания снабжена простирающимся в продольном направлении адаптера продольным отверстием. Держатель водосточного желоба может быть, например, прикреплен к адаптеру с помощью крепежного болта. Таким образом, возможна последующая коррекция по высоте, например, вследствие искривления стропильных ног. При применении подобного крепления для фиксации держателей водосточного желоба исключается дорогостоящая операция подгиба металла желоба для подгонки к наклону кровли, а также обнаружение точки подгиба для укладки водосточного желоба в наклонном положении. Также не требуется вставка выемки в брус свеса крыши для железного желоба, поскольку возможна укладка в деформированную часть в течение требуемого интервала времени. На чертежах изображен предпочительный пример осуществления изобретения, который далее поясняется подробно. Фиг. 1 крепление, согласно изобретению, с адаптером и продольной балкой в общем виде. Фиг. 2 - продольная балка в поперечном сечении с вставленным адаптером в боковой проекции. Фиг. 3 - адаптер с кронштейном в развертке. На фиг. 1 изображено в перспективе крепление 10 с адаптером 12 и смонтированным на нижней конструкции крыши параллельно свесу крыши участком продольной балки 14. Продольная балка 14 выполнена в виде полого профиля высотой 75 мм и длиной 250 см с трапециевидным поперечным сечением из оцинкованной листовой стали толщиной 0,8 мм. 5 5158 1 Нижняя стенка 16 продольной балки 14 расположена на стропильных ногах 18 нижней конструкции крыши и укреплена на ней. Примыкающая к свесу крыши боковая стенка 20 отогнута от нижней стенки 16 и параллельно ей к коньку крыши отогнута вперед узкая верхняя стенка 22, от которой отходит наклонно к краю со стороны конька нижней стенки 16 обращенная к коньку боковая стенка 24. Продольная балка 14 выполнена как профиль вентиляции свеса крыши, в котором установлены вентиляционные отверстия на примыкающей к свесу крыши боковой стороне 20 и на обращенной к коньку крыши боковой стороне 24. На верхней стенке 22 в продольном направлении продольной балки 14 расположены Т-образные соединительные выемки 26 на межцентровом расстоянии не менее 30 мм. Соединительные выемки 26 продолжаются в перемычке при ширине, соответствующей Т, в верхней краевой области примыкающей к свесу крыши боковой стенки 20 на высоте, которая соответствует толщине материала не менее 2 мм адаптера 12. В этой соединительной выемке 26 подвешен адаптер 12. Адаптер 12 снабжен на свободном конце, которым он подвешен в соединительной выемке 26, Т-образным соединительным элементом 28. Адаптер 12 также подвижно установлен вокруг оси качания 30, образованной закруткой соединительного элемента 28 и проходящей параллельно свесу крыши. На фиг. 2 показана в боковой проекции продольная балка 14 в поперечном сечении со вставленным адаптером 12. К противоположному соединительному элементу 28 противоположного конца адаптера 12 подогнут кронштейн 32, который в боковой проекции имеет форму сегмента дуги окружности с радиусомне менее 68 мм, средняя точка которого расположена на оси качания. В продольной балке 14 у каждой соединительной выемки 26 предусмотрен зажим 34 для фиксации кронштейна 32 и адаптера 12 в желательном положении качания. Зажимы 34 расположены в виде прилегающих к кронштейну 32 выступов на обращенной к коньку боковой стороне 24 продольной балки 14. На примыкающей к свесу крыши боковой стороне 20 продольной балки 14 непосредственно у нижнего края предусмотрено пропускное отверстие 36 для кронштейна 32. В зажиме 34 предусмотрены расположенные друг с другом три отверстия 38, а в кронштейне 32 предусмотрены расположенные в смещенных рядах перфорационные отверстия 40. Отверстия 38 представляют собой сверленые отверстия диаметром не менее 3 мм при межцентровом расстоянии не менее 6 мм. Кронштейн 32 фиксируют в зажиме 34 посредством вставки гвоздя в качестве фиксирующего элемента 35 в отверстие 38, находящееся соосно с перфорационным отверстием 40. На фиг. 3 показан в развертке цельный изготавливаемый из плоского материала толщиной 2 мм адаптер 12 с кронштейном 32. Перфорационные отверстия 40 в кронштейне 32 имеют диаметр не менее 3 мм и расположены в три ряда, причем перфорационные отверстия 40 составляют ряд с межцентровым расстоянием не менее 4,5 мм, а ряды смещены относительно друг друга. В каждом ряду расположено двадцать перфорационных отверстий 40 таким образом, что при радиусекронштейна 32 для адаптера 12 образуется область качания ровно на 45. На стороне адаптера 12, примыкающей к свесу крыши, предусмотрена поверхность прилегания 42 для установки держателя водосточного желоба 44, как изображено на фиг. 1. В продольной оси поверхности прилегания 42 проходит продольное отверстие 46. Держатель водосточного желоба 44 укреплен регулируемым по высоте с проходящим через продольное отверстие 46 крепежным болтом. Со стороны поверхности прилегания 46 предусмотрены -образно подогнутые направляющие планки 48, 50, которые, с одной стороны, препятствуют перекручиванию держателя водосточного желоба 44 и, с другой стороны, усиливают адаптер 12. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
