Полка для холодильника

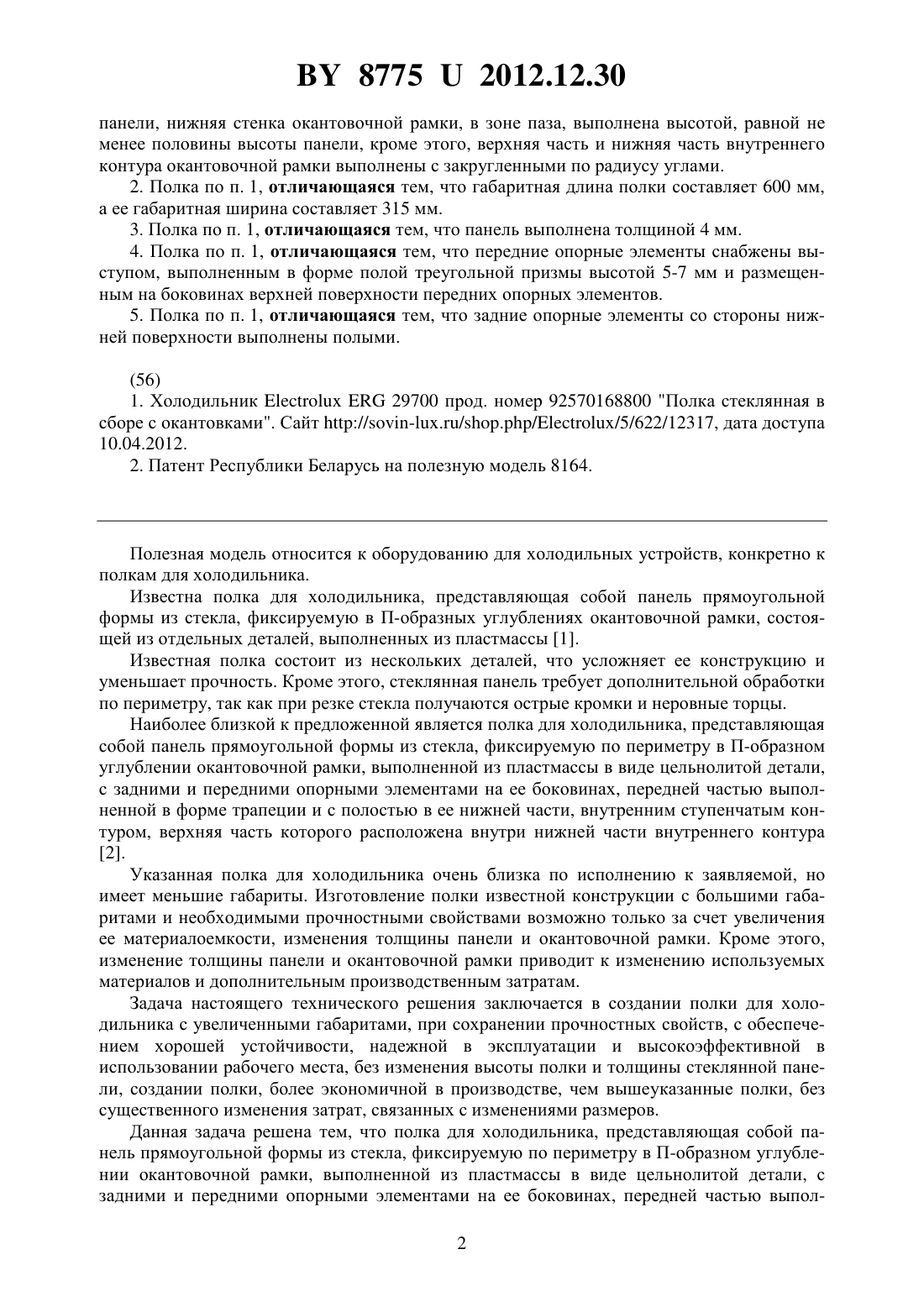

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Иностранное частное унитарное производственно-торговое предприятие СТЕКЛОГРАД(72) Автор Шафаренко Константин Анатольевич(73) Патентообладатель Иностранное частное унитарное производственно-торговое предприятие СТЕКЛОГРАД(57) 1. Полка для холодильника, представляющая собой панель прямоугольной формы из стекла, фиксируемую по периметру в П-образном углублении окантовочной рамки, выполненной из пластмассы в виде цельнолитой детали, с задними и передними опорными элементами на ее боковинах, передней частью выполненной в форме трапеции и с полостью в ее нижней части, внутренним ступенчатым контуром, верхняя часть которого расположена внутри нижней части внутреннего контура, отличающаяся тем, что полость снабжена ребром жесткости, размещенным в средней части полости, верхняя передняя часть внутреннего контура и ребро жесткости выполнены в форме трапеции и размещены параллельно передней части окантовочной рамки, основание трапеции передней части окантовочной рамки выполнено меньше поперечного габарита панели, верхняя плоскость передней части окантовочной рамки выполнена со скосами по боковым сторонам и передней части, П-образное углубление выполнено глубиной, равной 1,0-1,4 толщины стеклянной 87752012.12.30 панели, нижняя стенка окантовочной рамки, в зоне паза, выполнена высотой, равной не менее половины высоты панели, кроме этого, верхняя часть и нижняя часть внутреннего контура окантовочной рамки выполнены с закругленными по радиусу углами. 2. Полка по п. 1, отличающаяся тем, что габаритная длина полки составляет 600 мм,а ее габаритная ширина составляет 315 мм. 3. Полка по п. 1, отличающаяся тем, что панель выполнена толщиной 4 мм. 4. Полка по п. 1, отличающаяся тем, что передние опорные элементы снабжены выступом, выполненным в форме полой треугольной призмы высотой 5-7 мм и размещенным на боковинах верхней поверхности передних опорных элементов. 5. Полка по п. 1, отличающаяся тем, что задние опорные элементы со стороны нижней поверхности выполнены полыми.(56) 1. Холодильник 29700 прод. номер 92570168800 Полка стеклянная в сборе с окантовками. Сайт //-././/5/622/12317, дата доступа 10.04.2012. 2. Патент Республики Беларусь на полезную модель 8164. Полезная модель относится к оборудованию для холодильных устройств, конкретно к полкам для холодильника. Известна полка для холодильника, представляющая собой панель прямоугольной формы из стекла, фиксируемую в П-образных углублениях окантовочной рамки, состоящей из отдельных деталей, выполненных из пластмассы 1. Известная полка состоит из нескольких деталей, что усложняет ее конструкцию и уменьшает прочность. Кроме этого, стеклянная панель требует дополнительной обработки по периметру, так как при резке стекла получаются острые кромки и неровные торцы. Наиболее близкой к предложенной является полка для холодильника, представляющая собой панель прямоугольной формы из стекла, фиксируемую по периметру в П-образном углублении окантовочной рамки, выполненной из пластмассы в виде цельнолитой детали,с задними и передними опорными элементами на ее боковинах, передней частью выполненной в форме трапеции и с полостью в ее нижней части, внутренним ступенчатым контуром, верхняя часть которого расположена внутри нижней части внутреннего контура 2. Указанная полка для холодильника очень близка по исполнению к заявляемой, но имеет меньшие габариты. Изготовление полки известной конструкции с большими габаритами и необходимыми прочностными свойствами возможно только за счет увеличения ее материалоемкости, изменения толщины панели и окантовочной рамки. Кроме этого,изменение толщины панели и окантовочной рамки приводит к изменению используемых материалов и дополнительным производственным затратам. Задача настоящего технического решения заключается в создании полки для холодильника с увеличенными габаритами, при сохранении прочностных свойств, с обеспечением хорошей устойчивости, надежной в эксплуатации и высокоэффективной в использовании рабочего места, без изменения высоты полки и толщины стеклянной панели, создании полки, более экономичной в производстве, чем вышеуказанные полки, без существенного изменения затрат, связанных с изменениями размеров. Данная задача решена тем, что полка для холодильника, представляющая собой панель прямоугольной формы из стекла, фиксируемую по периметру в П-образном углублении окантовочной рамки, выполненной из пластмассы в виде цельнолитой детали, с задними и передними опорными элементами на ее боковинах, передней частью выпол 2 87752012.12.30 ненной в форме трапеции и с полостью в ее нижней части, внутренним ступенчатым контуром, верхняя часть которого расположена внутри нижней части внутреннего контура, по полезной модели, снабжена ребром жесткости, размещенным в средней части полости,верхняя передняя часть внутреннего контура и ребро жесткости выполнены в форме трапеции и размещены параллельно передней части окантовочной рамки, основание трапеции передней части окантовочной рамки выполнено меньше поперечного габарита панели, верхняя плоскость передней части окантовочной рамки выполнена со скосами по боковым сторонам и передней части, П-образное углубление выполнено глубиной, равной 1,0-1,4 толщины стеклянной панели, нижняя стенка окантовочной рамки, в зоне паза, выполнена высотой, равной не менее половины высоты панели, кроме того, верхняя часть и нижняя часть внутреннего контура выполнены с закругленными по радиусу углами. Кроме этого, габаритная длина полки составляет 600 мм, а ее габаритная ширина составляет 315 мм, панель выполнена толщиной 4 мм, передние опорные элементы снабжены выступом, выполненным в форме полой треугольной призмы высотой 5-7 мм и размещенным на боковинах верхней поверхности передних опорных элементов, задние опорные элементы со стороны нижней поверхности выполнены полыми. В результате проведенных экспериментальных работ была разработана крупногабаритная полка для холодильника с оптимальным соотношением размеров, при сохранении прочностных свойств, обеспечении хорошей устойчивости, надежности в эксплуатации и высокоэффективная в использовании рабочего места, без существенного изменения затрат, связанных с изменениями ее габаритов. Проведенный заявителем анализ уровня техники позволил установить, что аналоги,характеризующиеся совокупностями признаков, тождественных всем признакам заявляемой полки, решающие поставленные задачи, отсутствуют. Следовательно, заявляемое техническое решение соответствует критерию новизна. Изложенная сущность полезноймодели поясняется фигурами. Фиг. 1 - полка для холодильника, вид сверху фиг. 2 - разрез Б-Б на фиг. 1 фиг. 3 - вид А на фиг. 1 фиг. 4 - вид Г на фиг. 1 фиг. 5 - полка для холодильника, вид снизу фиг. 6 - разрез Е-Е на фиг. 5 фиг. 7 - разрез Ж-Ж на фиг. 5 фиг. 8 - разрез И-И на фиг. 1. Полка для холодильника, представляющая панель 1 прямоугольной формы из стекла,фиксируемую по периметру в П-образном углублении 2 окантовочной рамки 3. Окантовочная рамка 3 выполнена из пластмассы в виде цельнолитой детали с задними 4 и передними 5 опорными элементами на ее боковинах. Передняя часть 6 окантовочной рамки 3 выполнена в форме трапеции и с полостью в ее нижней части. Окантовочная рамка 3 выполнена с внутренним ступенчатым контуром, верхняя часть 7 которого расположена внутри нижней части 8 внутреннего контура. Полость снабжена ребром жесткости 9, размещенным в средней части полости. Верхняя 7 передняя часть внутреннего контура и ребро жесткости 9 выполнены в форме трапеции и размещены параллельно передней части 6 окантовочной рамки 3. Основание 10 трапеции передней части 6 окантовочной рамки 3 выполнено меньше поперечного габарита панели 1. Верхняя плоскость передней части 6 окантовочной рамки 3 выполнена со скосами по боковым сторонам и передней части. П-образное углубление 2 выполнено глубиной, равной 1,0-1,4 толщины стеклянной панели 1. Нижняя стенка окантовочной рамки 3, в зоне паза, выполнена высотой, равной не менее половины высоты панели 1. Верхняя часть 7 и нижняя часть 8 внутреннего ступенчатого контура окантовочной рамки 3 выполнены с закругленными по радиусу углами. Габаритная длина полки составляет 600 мм, а ее габаритная ширина составляет 315 мм. 3 87752012.12.30 Панель 1 выполнена толщиной 4 мм. Передние опорные элементы снабжены выступом 11,выполненным в форме полой треугольной призмы высотой 5-7 мм и размещенным на боковинах верхней поверхности передних 5 опорных элементов. Задние 4 опорные элементы со стороны нижней поверхности выполнены полыми. Снабжение полости ребром жесткости 9, размещенным в средней части полости, позволяет повысить прочностные характеристики. Выполнение верхней передней части 7, ребра жесткости 9, передней части 6 окантовочной рамки 3 в форме трапеции и размещение их параллельно друг другу позволяют повысить прочностные и качественные характеристики. Выполнение основания 10 трапеции передней части 6 окантовочной рамки 3 меньше поперечного габарита панели 1 позволяет создать экономичную в производстве полку, без существенного изменения затрат, связанных с изменениями размеров, не снижая ее прочностные и качественные характеристики. Выполнение контура окантовочной рамки 3 ступенчатым позволяет не видеть нижнюю часть 8 окантовочной рамки 3 и тем самым повысить ее качественные характеристики. Снабжение передних 5 опорных элементов выступом 11, выполненным в форме полой треугольной призмы высотой 5-7 мм, и размещение их на боковинах верхней поверхности передних 5 опорных элементов позволяет обеспечить хорошую устойчивость полки. Выполнение задних 4 опорных элементов полыми обеспечивает прочностные свойства полки для холодильника и повышает ее качество за счет исключения неравномерности усадки при литье. Панель 1 из стекла высотой 4 мм хорошо выдерживает нагрузку до 30 кг от укладываемых на полку предметов. Предлагаемое выполнение конструктивных элементов и сочетание размеров обеспечивают необходимые прочностные свойства полки для холодильника, хорошую устойчивость, надежность в эксплуатации и высокоэффективную в использовании рабочего места,и одновременно решает задачу расширения арсенала средств, из которых они изготавливаются на стандартном оборудовании в соответствующей пресс-форме. Полка функционирует следующим образом. Полку размещают горизонтально в холодильнике, закрепляя ее на держателях холодильника (на фигурах не показаны) посредством наложения на держатели. Полка удерживается на держателях холодильника боковыми опорными элементами 4 и 5 окантовочной рамки 3. На полку кладут продукты и другие охлаждаемые предметы в один или два ряда и производят охлаждение, хранение и выемку упомянутых продуктов и предметов. Заявляемое техническое решение пригодно к осуществлению промышленным способом на основе существующего оборудования и технологии производства. Таким образом, заявляемое техническое решение соответствует критерию промышленно применимое. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 6
