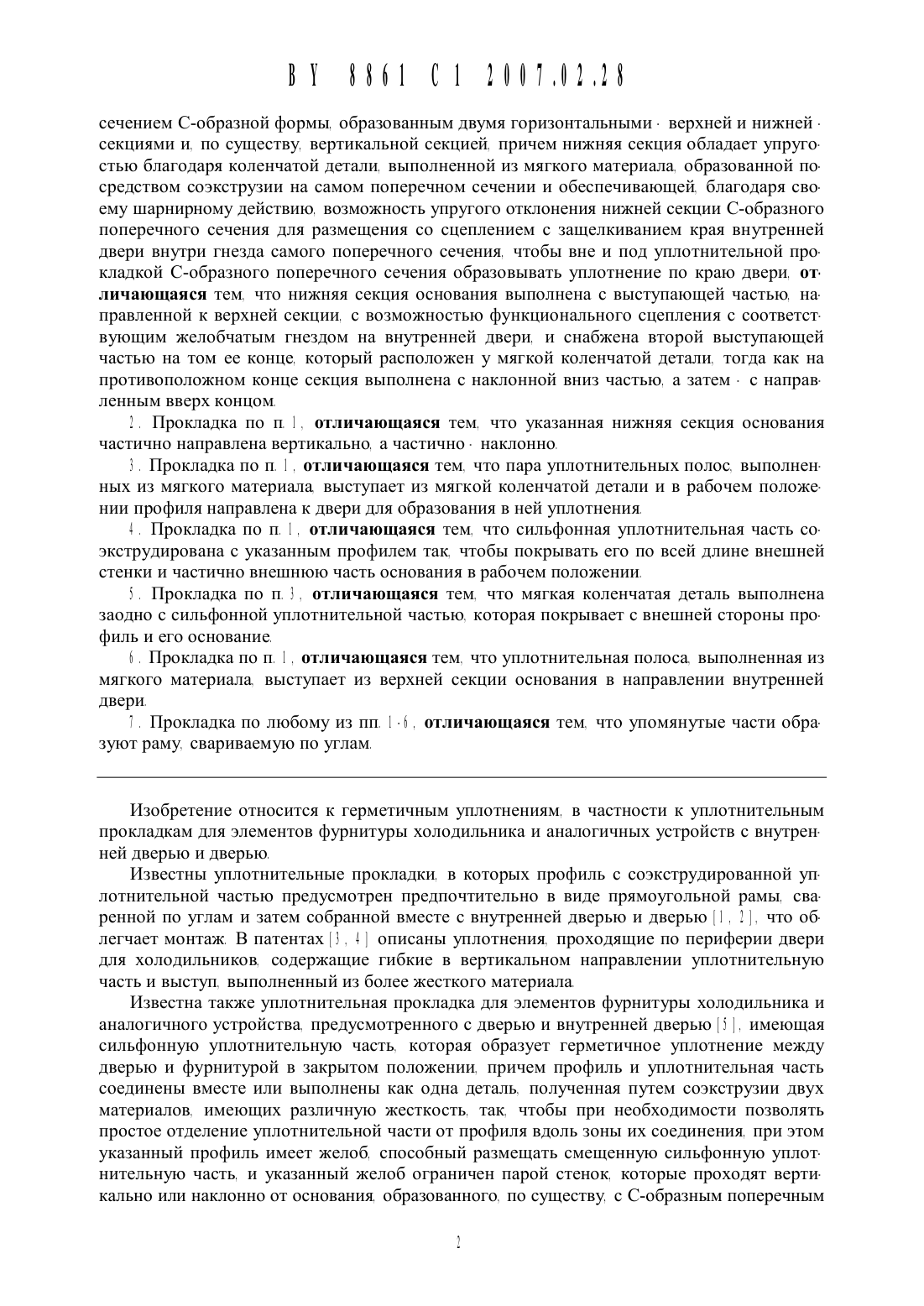

Уплотнительная прокладка для элементов фурнитуры холодильника

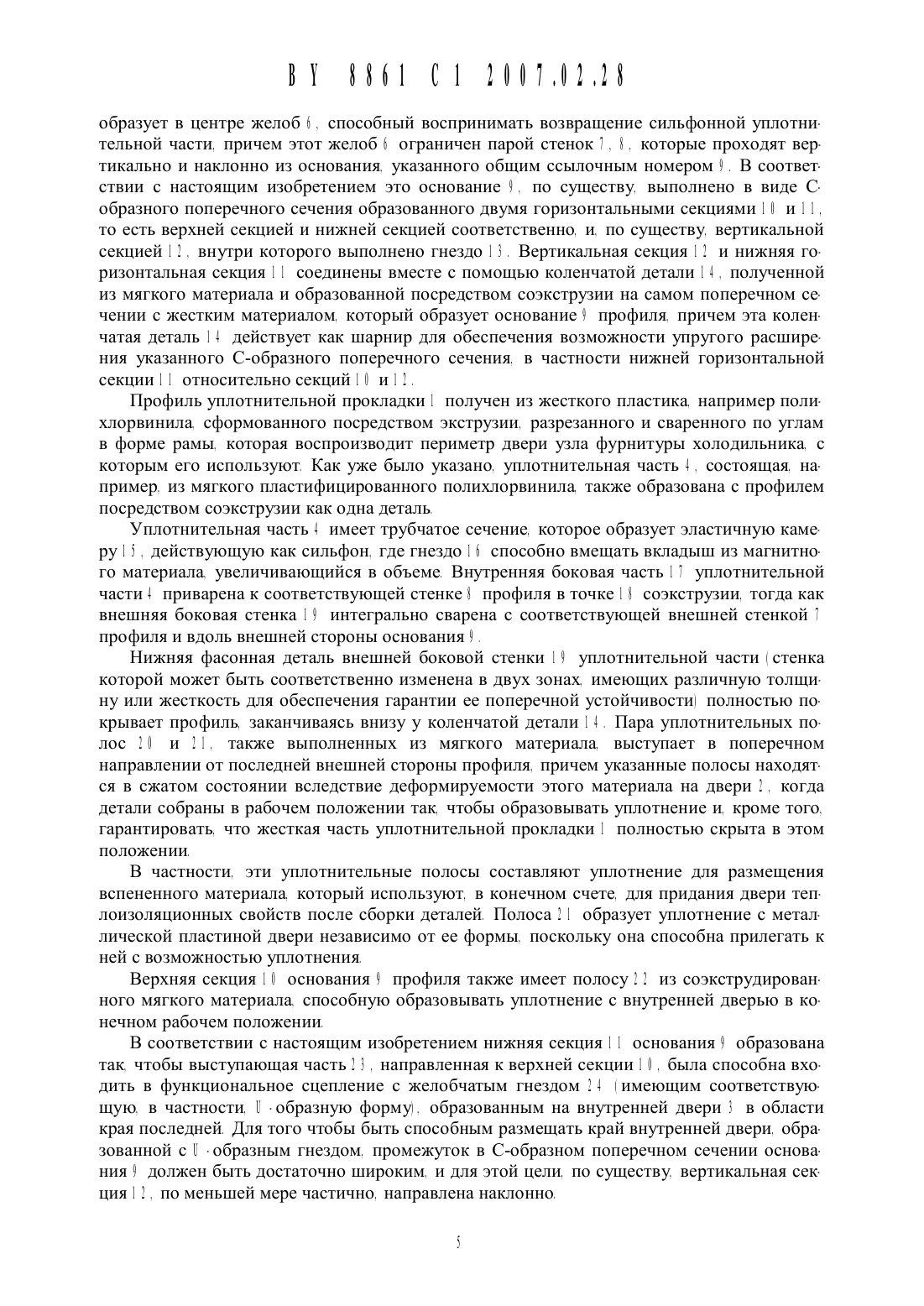

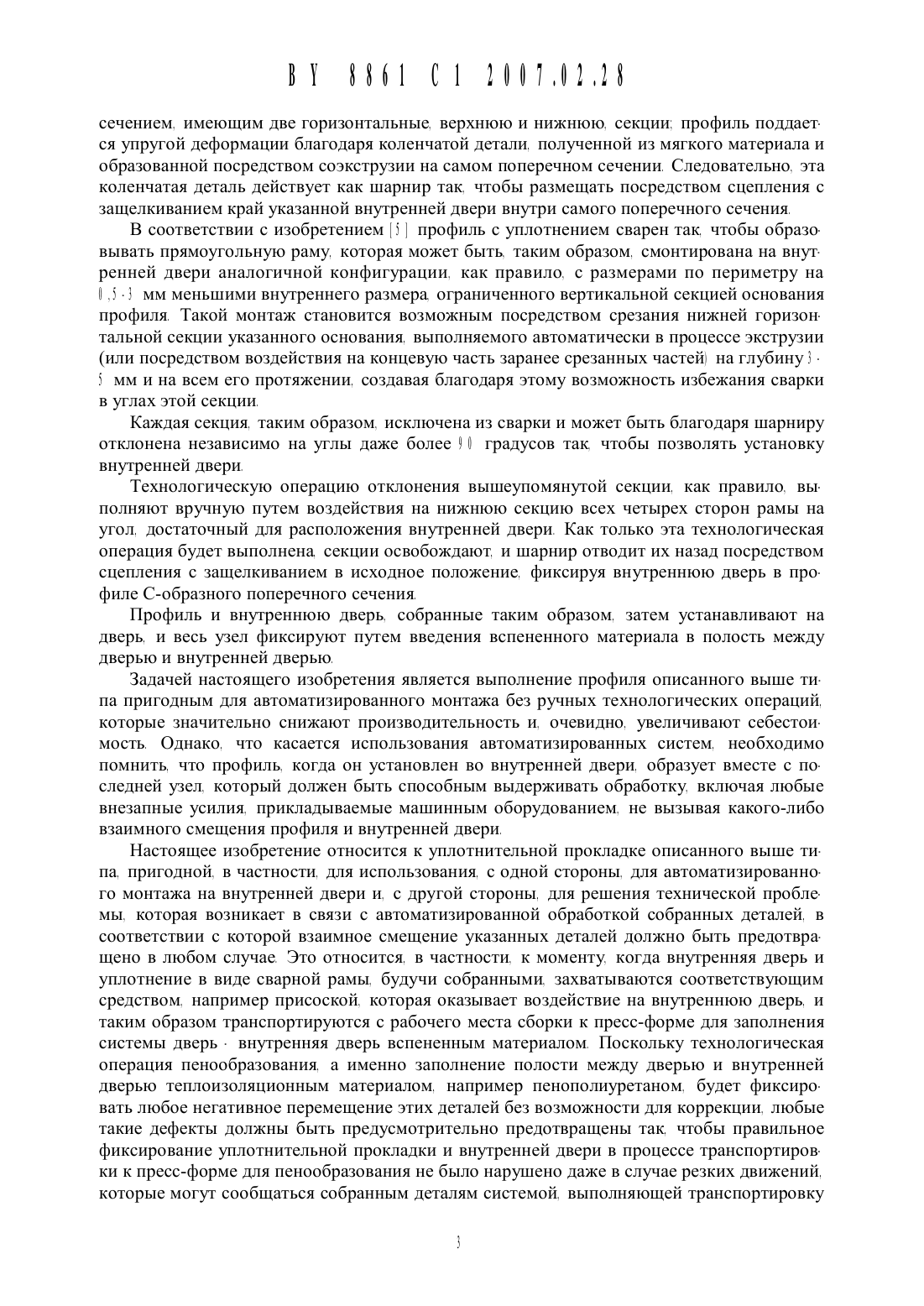

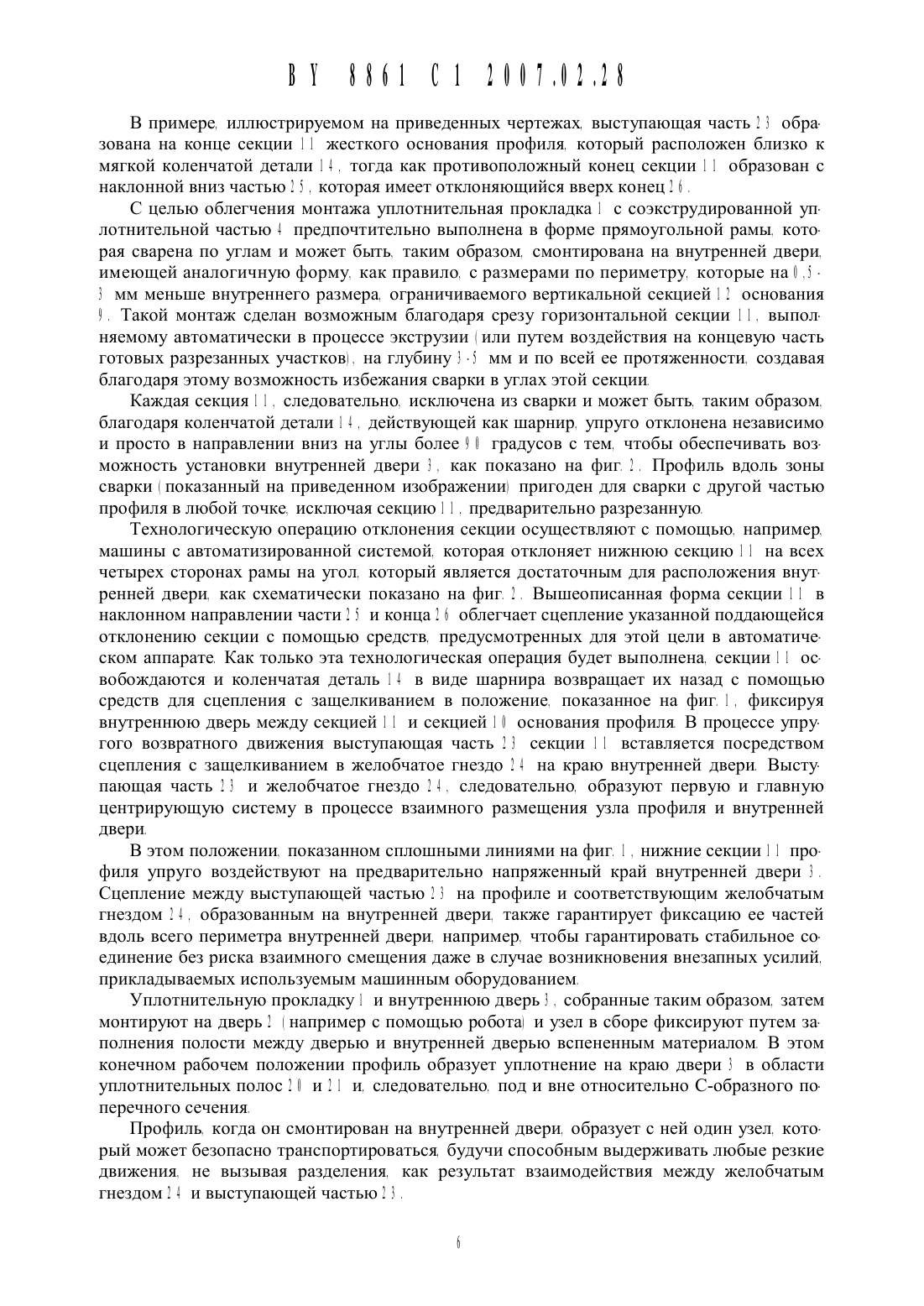

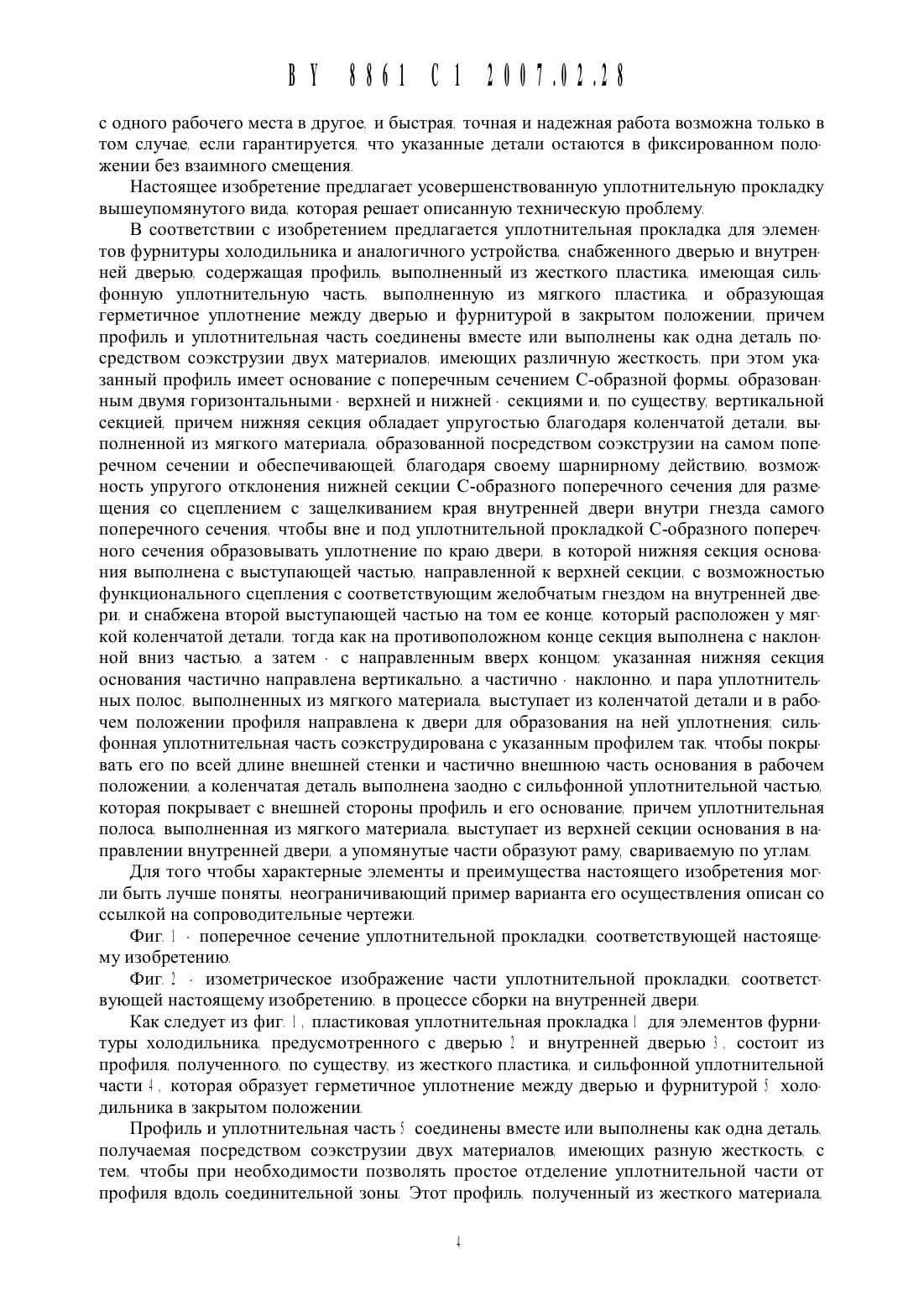

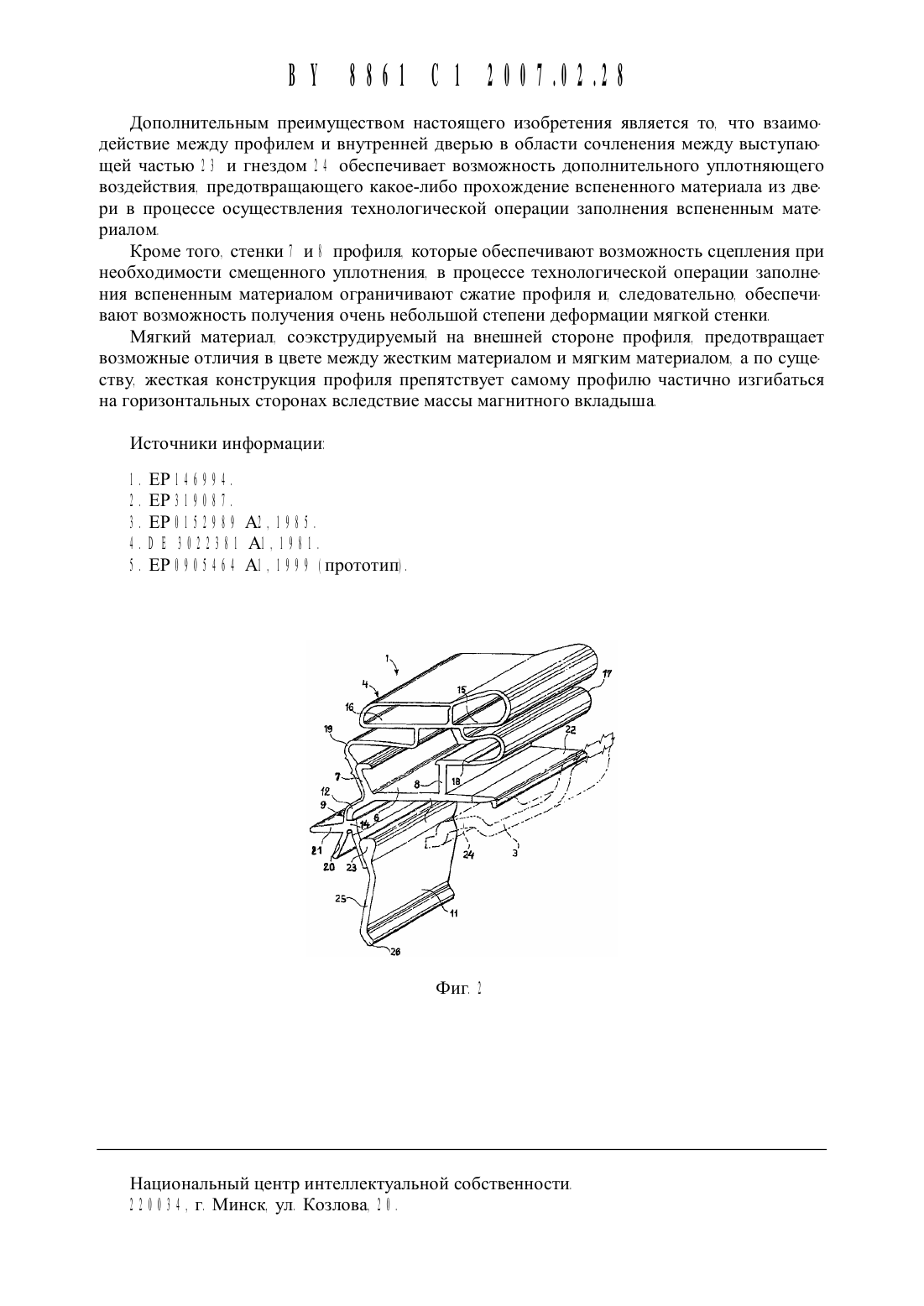

сечением С-образной формы. образованным двумя горизонтальными - верхней и нижней секциями и. по существу. вертикальной секцией. причем нижняя секция обладает упругостью благодаря коленчатой детали. выполненной из мягкого материала. образованной посредством соэкструзии на самом поперечном сечении и обеспечивающей. благодаря своему шарнирному действию. возможность упругого отклонения нижней секции С-образного поперечного сечения для размещения со сцеплением с защелкиванием края внутренней двери внутри гнезда самого поперечного сечения. чтобы вне и под уплотнительной прокладкой С-образного поперечного сечения образовывать уплотнение по краю двери. отличающаяся тем. что нижняя секция основания выполнена с выступающей частью. направленной к верхней секции. с возможностью функционального сцепления с соответствующим желобчатым гнездом на внутренней двери. и снабжена второй выступающей частью на том ее конце. который расположен у мягкой коленчатой детали. тогда как на противоположном конце секция выполнена с наклонной вниз частью. а затем - с направленным вверх концом.2. Прокладка по п. 1. отличающаяся тем. что указанная нижняя секция основания частично направлена вертикально. а частично - наклонно.3 . Прокладка по п. 1 . отличающаяся тем. что пара уплотнительных полос. вь 1 полненных из мягкого материала выступает из мягкой коленчатой детали и в рабочем положении профиля направлена к двери для образования в ней уплотнения.4 . Прокладка по п. 1 . отличающаяся тем. что сильфонная уплотнительная часть соэкструдирована с указанным профилем так. чтобы покрывать его по всей длине внещней стенки и частично внещнюю часть основания в рабочем положении.5 . Прокладка по п. 3 . отличающаяся тем. что мягкая коленчатая деталь выполнена заодно с сильфонной уплотнительной частью. которая покрывает с внещней стороны профиль и его основание.6 . Прокладка по п. 1 . отличающаяся тем. что уплотнительная полоса. выполненная из мягкого материала. выступает из верхней секции основания в направлении внутренней двери.7 . Прокладка по любому из пп 1 -6 . отличающаяся тем. что упомянутые части образуют раму. свариваемую по угламИзобретение относится к герметичным уплотнениям. в частности к уплотнительным прокладкам для элементов фурнитуры холодильника и аналогичных устройств с внутренней дверью и дверьюИзвестны уплотнительные прокладки. в которых профиль с соэкструдированной уплотнительной частью предусмотрен предпочтительно в виде прямоугольной рамы. сваренной по углам и затем собранной вместе с внутренней дверью и дверью 1 . 2 1. что облегчает монтаж В патентах Э . 4 1 описаны уплотнения. проходящие по периферии двери для холодильников. содержащие гибкие в вертикальном направлении уплотнительную часть и выступ. выполненный из более жесткого материала.Известна также уплотнительная прокладка для элементов фурнитуры холодильника и аналогичного устройства предусмотренного с дверью и внутренней дверью З 1 . имеющая сильфонную уплотнительную часть. которая образует герметичное уплотнение между дверью и фурнитурой в закрытом положении. причем профиль и уплотнительная часть соединены вместе или выполнены как одна деталь. полученная путем соэкструзии двух материалов. имеющих различную жесткость. так. чтобы при необходимости позволять простое отделение уплотнительной части от профиля вдоль зоны их соединения. при этом указанный профиль имеет желоб. способный размещать смещенную сильфонную уплотнительную часть. и указанный желоб ограничен парой стенок. которые проходят вертикально или наклонно от основания. образованного. по существу. с С-образным поперечнымсечением. Имеющим Две горизонтальные. верхнюю И нижнюю. секции профиль поддается упругой деформации благодаря коленчатой детали. полученной из мягкого материала и образованной посредством соэкструзии на самом поперечном сечении Следовательно. эта коленчатая деталь действует как шарнир так. чтобы размещать посредством сцепления с защелкиванием край указанной внутренней двери внутри самого поперечного сеченияВ соответствии с изобретением З 1 профиль с уплотнением сварен так. чтобы образовь 1 вать прямоугольную раму. которая может быть. таким образом. смонтирована на внутренней двери аналогичной конфигурации. как правило. с размерами по периметру на 0 .5 - 3 мм меньшими внутреннего размера ограниченного вертикальной секцией основания профиля. Такой монтаж становится возможным посредством срезания нижней горизонтальной секции указанного основания. выполняемого автоматически в процессе экструзии(или посредством воздействия на концевую часть заранее срезанных частей) на глубину 3 5 мм и на всем его протяжении. создавая благодаря этому возможность избежания сварки в углах этой секцииКаждая секция. таким образом. исключена из сварки и может быть благодаря шарниру отклонена независимо на углы даже более 90 градусов так. чтобы позволять установку внутренней двериТехнологическую операцию отклонения вышеупомянутой секции. как правило. вь 1 полняют вручную путем воздействия на нижнюю секцию всех четырех сторон рамы на угол. достаточный для расположения внутренней двери Как только эта технологическая операция будет выполнена секции освобождают. и шарнир отводит их назад посредством сцепления с защелкиванием в исходное положение. фиксируя внутреннюю дверь в профиле С-образного поперечного сеченияПрофиль и внутреннюю дверь. собранные таким образом. затем устанавливают на дверь. и весь узел фиксируют путем введения вспененного материала в полость между дверью и внутренней дверью.Задачей настоящего изобретения является выполнение профиля описанного выше типа пригодным для автоматизированного монтажа без ручных технологических операций. которые значительно снижают производительность и. очевидно. увеличивают себестоимость Однако. что касается использования автоматизированных систем. необходимо помнить. что профиль. когда он установлен во внутренней двери. образует вместе с последней узел. который должен быть способным выдерживать обработку включая любые внезапные усилия. прикладываемые машинным оборудованием. не вызывая какого-либо взаимного смещения профиля и внутренней двериНастоящее изобретение относится к уплотнительной прокладке описанного выше типа. пригодной. в частности. для использования. с одной стороны. для автоматизированного монтажа на внутренней двери и. с другой стороны. для решения технической проблемы. которая возникает в связи с автоматизированной обработкой собранных деталей. в соответствии с которой взаимное смещение указанных деталей должно быть предотвращено в любом случае. Это относится. в частности. к моменту. когда внутренняя дверь и уплотнение в виде сварной рамы. будучи собранными. захватываются соответствующим средством. например присоской. которая оказывает воздействие на внутреннюю дверь. и таким образом транспортируются с рабочего места сборки к пресс-форме для заполнения системы дверь - внутренняя дверь вспененным материалом. Поскольку технологическая операция пенообразования. а именно заполнение полости между дверью и внутренней дверью теплоизоляционным материалом. например пенополиуретаном. будет фиксировать любое негативное перемещение этих деталей без возможности для коррекции. любые такие дефекты должны быть предусмотрительно предотвращены так. чтобы правильное фиксирование уплотнительной прокладки и внутренней двери в процессе транспортировки к пресс-форме для пенообразования не было нарушено даже в случае резких движений. которые могут сообщаться собранным деталям системой. выполняющей транспортировкус одного рабочего места в другое. И быстрая. точная И надежная работа возможна только в том случае. если гарантируется. что указанные детали остаются в фиксированном положении без взаимного смещенияНастоящее изобретение предлагает усовершенствованную уплотнительную прокладку вышеупомянутого вида. которая решает описанную техническую проблемуВ соответствии с изобретением предлагается уплотнительная прокладка для элементов фурнитуры холодильника и аналогичного устройства снабженного дверью и внутренней дверью. содержащая профиль. выполненный из жесткого пластика имеющая сильфонную уплотнительную часть. выполненную из мягкого пластика. и образующая герметичное уплотнение между дверью и фурнитурой в закрытом положении. причем профиль и уплотнительная часть соединены вместе или выполнены как одна деталь посредством соэкструзии двух материалов. имеющих различную жесткость. при этом указанный профиль имеет основание с поперечным сечением С-образной формы. образованным двумя горизонтальными - верхней и нижней - секциями и. по существу. вертикальной секцией. причем нижняя секция обладает упругостью благодаря коленчатой детали. вь 1 полненной из мягкого материала. образованной посредством соэкструзии на самом поперечном сечении и обеспечивающей. благодаря своему шарнирному действию. возможность упругого отклонения нижней секции С-образного поперечного сечения для размещения со сцеплением с защелкиванием края внутренней двери внутри гнезда самого поперечного сечения. чтобы вне и под уплотнительной прокладкой С-образного поперечного сечения образовывать уплотнение по краю двери. в которой нижняя секция основания выполнена с выступающей частью. направленной к верхней секции. с возможностью функционального сцепления с соответствующим желобчатым гнездом на внутренней двери. и снабжена второй выступающей частью на том ее конце. который расположен у мягкой коленчатой детали. тогда как на противоположном конце секция выполнена с наклонной вниз частью. а затем - с направленным вверх концом указанная нижняя секция основания частично направлена вертикально. а частично - наклонно. и пара уплотнительных полос. выполненных из мягкого материала выступает из коленчатой детали и в рабочем положении профиля направлена к двери для образования на ней уплотнения сильфонная уплотнительная часть соэкструдирована с указанным профилем так. чтобы покрь 1 вать его по всей длине внешней стенки и частично внешнюю часть основания в рабочем положении. а коленчатая деталь выполнена заодно с сильфонной уплотнительной частью. которая покрывает с внешней стороны профиль и его основание. причем уплотнительная полоса. выполненная из мягкого материала. выступает из верхней секции основания в направлении внутренней двери. а упомянутые части образуют раму. свариваемую по углам.Для того чтобы характерные элементы и преимущества настоящего изобретения могли быть лучше поняты. неограничивающий пример варианта его осуществления описан со ссылкой на сопроводительные чертежи.Фиг. 1 - поперечное сечение уплотнительной прокладки. соответствующей настоящему изобретению. Фиг. 2 - изометрическое изображение части уплотнительной прокладки. соответст вующей настоящему изобретению. в процессе сборки на внутренней двериКак следует из фиг 1 . пластиковая уплотнительная прокладка 1 для элементов фурнитуры холодильника. предусмотренного с дверью 2 и внутренней дверью 3. состоит из профиля. полученного. по существу. из жесткого пластика. и сильфонной уплотнительной части 4 . которая образует герметичное уплотнение между дверью и фурнитурой 5 холодильника в закрытом положенииПрофиль и уплотнительная часть 5 соединены вместе или выполнены как одна деталь. получаемая посредством соэкструзии двух материалов. имеющих разную жесткость. с тем. чтобы при необходимости позволять простое отделение уплотнительной части отПрОфИЛЯ ВДОЛЬ СОВДИНИТСЛЬНОЙ ЗОНЫ ЭТОТ ПрОфИЛЬ. ПОЛУЧСННЫЙ ИЗ ЖССТКОГО материала.образует в центре желоб 6 . способный воспринимать возвращение сильфонной уплотнительной части. причем этот желоб 6 ограничен парой стенок 7 . 8 . которые проходят вертикально и наклонно из основания. указанного общим ссь 1 лочнь 1 м номером 9 . В соответствии с настоящим изобретением это основание 9. по существу. выполнено в виде Собразного поперечного сечения образованного двумя горизонтальными секциями 7 8 и 7 7 . то есть верхней секцией и нижней секцией соответственно. и. по существу вертикальной секцией 7 2 . внутри которого выполнено гнездо 7 8 . Вертикальная секция 7 2 и нижняя горизонтальная секция 7 7 соединены вместе с помощью коленчатой детали 7 4 . полученной из мягкого материала и образованной посредством соэкструзии на самом поперечном сечении с жестким материалом. который образует основание 9 профиля. причем эта коленчатая деталь 7 4 действует как щарнир для обеспечения возможности упругого расширения указанного С-образного поперечного сечения. в частности нижней горизонтальной секции 7 7 относительно секций 7 8 и 7 2 .Профиль уплотнительной прокладки 7 получен из жесткого пластика например полихлорвинила сформованного посредством экструзии. разрезанного и сваренного по углам в форме рамы. которая воспроизводит периметр двери узла фурнитуры холодильника с которым его используют Как уже было указано. уплотнительная часть 4 . состоящая. например. из мягкого пластифицированного полихлорвинила также образована с профилем посредством соэкструзии как одна деталь.Уплотнительная часть 4 имеет трубчатое сечение. которое образует эластичную камеру 7 5 . действующую как сильфон. где гнездо 7 6 способно вмещать вкладыщ из магнитного материала. увеличивающийся в объеме Внутренняя боковая часть 7 7 уплотнительной части 4 приварена к соответствующей стенке 8 профиля в точке 7 8 соэкструзии. тогда как внещняя боковая стенка 7 9 интегрально сварена с соответствующей внещней стенкой 7 профиля и вдоль внещней стороны основания 9 .Нижняя фасонная деталь внещней боковой стенки 7 9 уплотнительной части стенка которой может быть соответственно изменена в двух зонах. имеющих различную толщину или жесткость для обеспечения гарантии ее поперечной устойчивости) полностью покрывает профиль. заканчиваясь внизу у коленчатой детали 7 4 . Пара уплотнительных полос 2 8 и 2 7 . также выполненных из мягкого материала. выступает в поперечном направлении от последней внещней стороны профиля. причем указанные полосы находятся в сжатом состоянии вследствие деформируемости этого материала на двери 2 . когда детали собраны в рабочем положении так. чтобы образовывать уплотнение и. кроме того. гарантировать. что жесткая часть уплотнительной прокладки 7 полностью скрыта в этом положенииВ частности. эти уплотнительные полосы составляют уплотнение для размещения вспененного материала. который используют. в конечном счете. для придания двери теплоизоляционных свойств после сборки деталей Полоса 2 7 образует уплотнение с металлической пластиной двери независимо от ее формы. поскольку она способна прилегать к ней с возможностью уплотнения.Верхняя секция 7 8 основания 9 профиля также имеет полосу 2 2 из соэкструдированного мягкого материала. способную образовывать уплотнение с внутренней дверью в конечном рабочем положенииВ соответствии с настоящим изобретением нижняя секция 7 7 основания 9 образована так. чтобы выступающая часть 2 8 . направленная к верхней секции 7 8 . была способна входить в функциональное сцепление с желобчатым гнездом 24 имеющим соответствующую. в частности. 8 -образную форму). образованным на внутренней двери 8 в области края последней. Для того чтобы быть способным размещать край внутренней двери. образованной с 8 -образным гнездом. промежуток в С-образном поперечном сечении основания 9 должен быть достаточно щироким. и для этой цели. по существу. вертикальная секция 7 2 . по меньщей мере частично. направлена наклонно
