Полка для холодильника

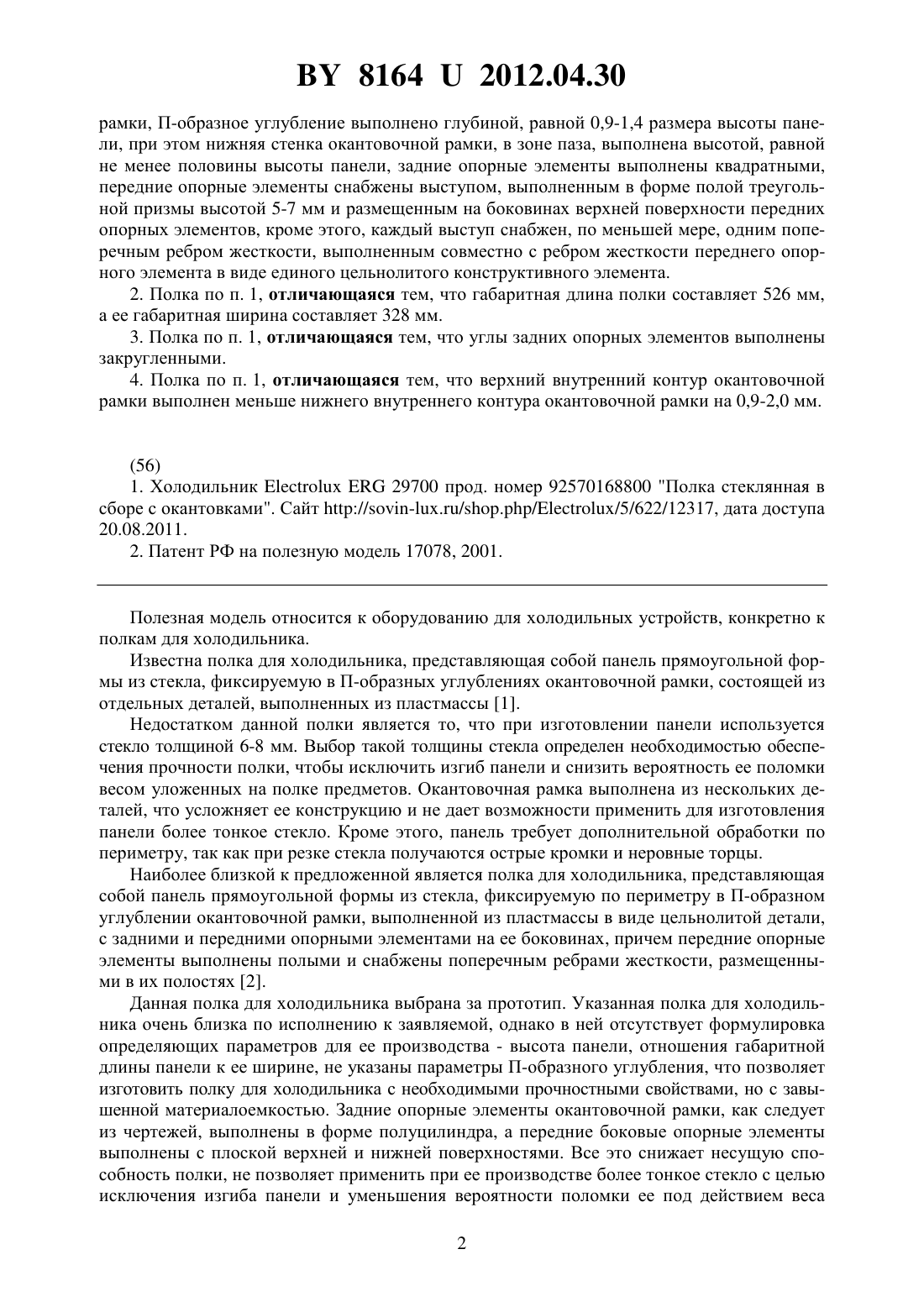

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Иностранное частное унитарное производственно-торговое предприятие СТЕКЛОГРАД(72) Автор Шафаренко Константин Анатольевич(73) Патентообладатель Иностранное частное унитарное производственно-торговое предприятие СТЕКЛОГРАД(57) 1. Полка для холодильника, представляющая панель прямоугольной формы из стекла,фиксируемую по периметру в П-образном углублении окантовочной рамки, выполненной из пластмассы в виде цельнолитой детали с задними и передними опорными элементами на ее боковинах, причем передние опорные элементы выполнены полыми и снабжены поперечными ребрами жесткости, размещенными в их полости, отличающаяся тем, что фиксируемая в П-образном углублении рамки панель выполнена высотой 4 мм, при длине панели, равной 1,5-1,6 размера ее ширины, окантовочная рамка выполнена высотой 8-9 мм,внутренний контур окантовочной рамки выполнен ступенчатым, причем верхний внутренний контур рамки расположен внутри нижнего внутреннего контура окантовочной 81642012.04.30 рамки, П-образное углубление выполнено глубиной, равной 0,9-1,4 размера высоты панели, при этом нижняя стенка окантовочной рамки, в зоне паза, выполнена высотой, равной не менее половины высоты панели, задние опорные элементы выполнены квадратными,передние опорные элементы снабжены выступом, выполненным в форме полой треугольной призмы высотой 5-7 мм и размещенным на боковинах верхней поверхности передних опорных элементов, кроме этого, каждый выступ снабжен, по меньшей мере, одним поперечным ребром жесткости, выполненным совместно с ребром жесткости переднего опорного элемента в виде единого цельнолитого конструктивного элемента. 2. Полка по п. 1, отличающаяся тем, что габаритная длина полки составляет 526 мм,а ее габаритная ширина составляет 328 мм. 3. Полка по п. 1, отличающаяся тем, что углы задних опорных элементов выполнены закругленными. 4. Полка по п. 1, отличающаяся тем, что верхний внутренний контур окантовочной рамки выполнен меньше нижнего внутреннего контура окантовочной рамки на 0,9-2,0 мм.(56) 1. Холодильник 29700 прод. номер 92570168800 Полка стеклянная в сборе с окантовками. Сайт //-././/5/622/12317, дата доступа 20.08.2011. 2. Патент РФ на полезную модель 17078, 2001. Полезная модель относится к оборудованию для холодильных устройств, конкретно к полкам для холодильника. Известна полка для холодильника, представляющая собой панель прямоугольной формы из стекла, фиксируемую в П-образных углублениях окантовочной рамки, состоящей из отдельных деталей, выполненных из пластмассы 1. Недостатком данной полки является то, что при изготовлении панели используется стекло толщиной 6-8 мм. Выбор такой толщины стекла определен необходимостью обеспечения прочности полки, чтобы исключить изгиб панели и снизить вероятность ее поломки весом уложенных на полке предметов. Окантовочная рамка выполнена из нескольких деталей, что усложняет ее конструкцию и не дает возможности применить для изготовления панели более тонкое стекло. Кроме этого, панель требует дополнительной обработки по периметру, так как при резке стекла получаются острые кромки и неровные торцы. Наиболее близкой к предложенной является полка для холодильника, представляющая собой панель прямоугольной формы из стекла, фиксируемую по периметру в П-образном углублении окантовочной рамки, выполненной из пластмассы в виде цельнолитой детали,с задними и передними опорными элементами на ее боковинах, причем передние опорные элементы выполнены полыми и снабжены поперечным ребрами жесткости, размещенными в их полостях 2. Данная полка для холодильника выбрана за прототип. Указанная полка для холодильника очень близка по исполнению к заявляемой, однако в ней отсутствует формулировка определяющих параметров для ее производства - высота панели, отношения габаритной длины панели к ее ширине, не указаны параметры П-образного углубления, что позволяет изготовить полку для холодильника с необходимыми прочностными свойствами, но с завышенной материалоемкостью. Задние опорные элементы окантовочной рамки, как следует из чертежей, выполнены в форме полуцилиндра, а передние боковые опорные элементы выполнены с плоской верхней и нижней поверхностями. Все это снижает несущую способность полки, не позволяет применить при ее производстве более тонкое стекло с целью исключения изгиба панели и уменьшения вероятности поломки ее под действием веса 2 81642012.04.30 уложенных на ней предметов. Кроме этого, при размещении полки горизонтально в холодильнике видна нижняя стенка окантовочной рамки, так как внутренний контур окантовочной рамки выполнен одного размера, что ухудшает ее качество. Задача настоящего технического решения заключается в создании полки для холодильника с оптимальным соотношением размеров при сохранении прочностных свойств, с обеспечением хорошей устойчивости, надежной в эксплуатации и высокоэффективной в использовании рабочего места, а также улучшения ее качественных характеристик. Данная задача решена тем, что полка для холодильника, представляющая панель прямоугольной формы из стекла, фиксируемую по периметру в П-образном углублении окантовочной рамки, выполненной из пластмассы в виде цельнолитой детали с задними и передними опорными элементами на ее боковинах, причем передние опорные элементы выполнены полыми и снабжены поперечными ребрами жесткости, размещенными в их полости, согласно полезной модели, фиксируемая в П-образном углублении рамки панель выполнена высотой 4 мм, при длине панели, равной 1,5-1,6 размера ее ширины, окантовочная рамка выполнена высотой 8-9 мм, внутренний контур окантовочной рамки выполнен ступенчатым, причем верхний внутренний контур рамки расположен внутри нижнего внутреннего контура окантовочной рамки, П-образное углубление выполнено глубиной,равной 0,9-1,4 размера высоты панели, при этом нижняя стенка окантовочной рамки, в зоне паза, выполнена высотой, равной не менее половины высоты панели, задние опорные элементы выполнены квадратными, передние опорные элементы снабжены выступом,выполненным в форме полой треугольной призмы высотой 5-7 мм и размещенным на боковинах верхней поверхности передних опорных элементов, кроме этого, каждый выступ снабжен, по меньшей мере, одним поперечным ребром жесткости, выполненным совместно с ребром жесткости переднего опорного элемента в виде единого цельнолитого конструктивного элемента. При этом габаритная длина полки составляет 526 мм, а ее габаритная ширина составляет 328 мм, углы задних опорных элементов выполнены закругленными, верхний внутренний контур окантовочной рамки выполнен меньше нижнего внутреннего контура окантовочной рамки на 0,9-2,0 мм. В результате проведенных экспериментальных работ была разработана полка для холодильника с оптимальным соотношением размеров при сохранении прочностных свойств,обеспечении хорошей устойчивости, надежности в эксплуатации и высокоэффективном использовании рабочего места, а также улучшенного качества. Проведенный заявителем анализ уровня техники позволил установить, что аналоги,характеризующиеся совокупностями признаков, тождественных всем признакам заявляемой полки, решающие поставленные задачи, отсутствуют. Следовательно, заявляемое техническое решение соответствует критерию новизна. Изложенная сущность полезной модели поясняется чертежами, на которых представлены на фиг. 1 - полка для холодильника, вид сверху на фиг. 2 - разрез А-А на фиг. 1 на фиг. 3 - разрез Б-Б на фиг. 1 на фиг. 4 - полка для холодильника, вид снизу. Полка для холодильника представляет собой панель 1 прямоугольной формы из стекла, фиксируемую по периметру в П-образном углублении 2 окантовочной рамки 3. Окантовочная рамка 3 выполнена из пластмассы в виде цельнолитой детали с задними 4 и передними 5 опорными элементами на ее боковинах. Передние 5 опорные элементы выполнены полыми и снабжены поперечными ребрами жесткости 6, размещенными в их полости. Фиксируемая в П-образном углублении 2 окантовочной рамки 3 панель 1 выполнена высотой 4 мм при длине панели, равной 1,5-1,6 размера ее ширины. Окантовочная рамка 3 выполнена высотой 8-9 мм. Внутренний контур окантовочной рамки 3 выполнен ступен 3 81642012.04.30 чатым, причем верхний внутренний контур рамки расположен внутри нижнего внутреннего контура окантовочной рамки 3. П-образное углубление 2 в окантовочной рамке 3 выполнено глубиной, равной 0,9-1,4 размера высоты панели 1. Нижняя стенка 7 окантовочной рамке 3, в зоне паза 2, выполнена высотой, равной не менее половины высоты панели 1. Задние опорные элементы 4 выполнены квадратными. Передние опорные элементы 5 снабжены выступом 8, выполненным в форме полой треугольной призмы, высотой 5-7 мм, размещенным на боковинах верхней поверхности передних опорных элементов 5. Каждый выступ 8 снабжен, по меньшей мере, одним поперечным ребром жесткости 9. Ребро жесткости 9 выполнено совместно с ребром жесткости 6 переднего опорного элемента 5 в виде единого цельнолитого конструктивного элемента 10. Габаритная длина полки составляет 526 мм, а ее габаритная ширина составляет 328 мм. Углы задних опорных элементов 4 выполнены закругленными, верхний внутренний контур окантовочной рамки выполнен меньше нижнего внутреннего контура окантовочной рамки на 0,9-2,0 мм. Панель 1 из стекла высотой 4 мм хорошо выдерживает нагрузку до 30 кг от укладываемых на полку предметов. Выбор соотношения длины панели 1, равной 1,5 - 1,6 размера ее ширины, определяется условием сохранения пропорциональности параметров полки, при которой предметы можно разместить на панели 1 в два ряда и удобно их доставать из холодильника. Выполнение контура окантовочной рамки 3 ступенчатым позволяет не видеть нижнюю часть окантовочной рамки 3 и тем самым повысить ее качественные характеристики. Выполнение выступов 8 в форме полой треугольной призмы позволяет улучшить установку и извлечение полки из холодильника. Предлагаемое выполнение конструктивных элементов и сочетание размеров обеспечивают необходимые прочностные свойства полки для холодильника, хорошую устойчивость, надежность в эксплуатации и высокоэффективность в использовании рабочего места и одновременно решают задачу расширения арсенала средств, из которых они изготавливаются на стандартном оборудовании в соответствующей пресс-форме. Полка функционирует следующим образом. Полку размещают горизонтально в холодильнике, закрепляя ее на держателях холодильника (на чертеже не показаны) посредством наложения на держатели. Полка удерживается на держателях холодильника боковыми опорными элементами 4 и 5 окантовочной рамки 3. На полку кладут продукты и другие охлаждаемые предметы в один или два ряда и производят охлаждение, хранение и выемку упомянутых продуктов и предметов. Заявляемое техническое решение пригодно к осуществлению промышленным способом на основе существующего оборудования и технологии производства. Таким образом, заявляемое техническое решение соответствует критерию промышленно применимое. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
