Крепление для лыж (варианты)

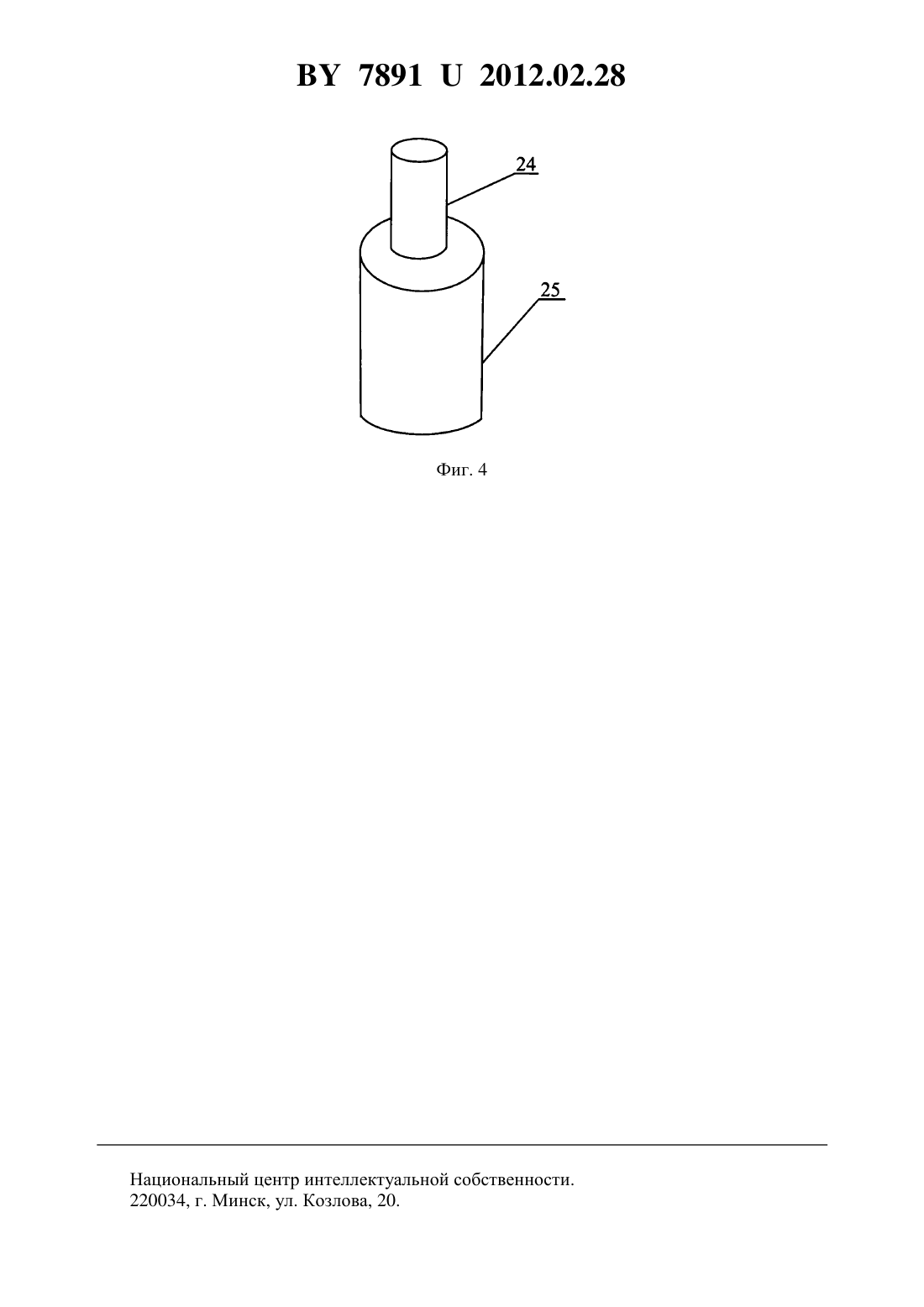

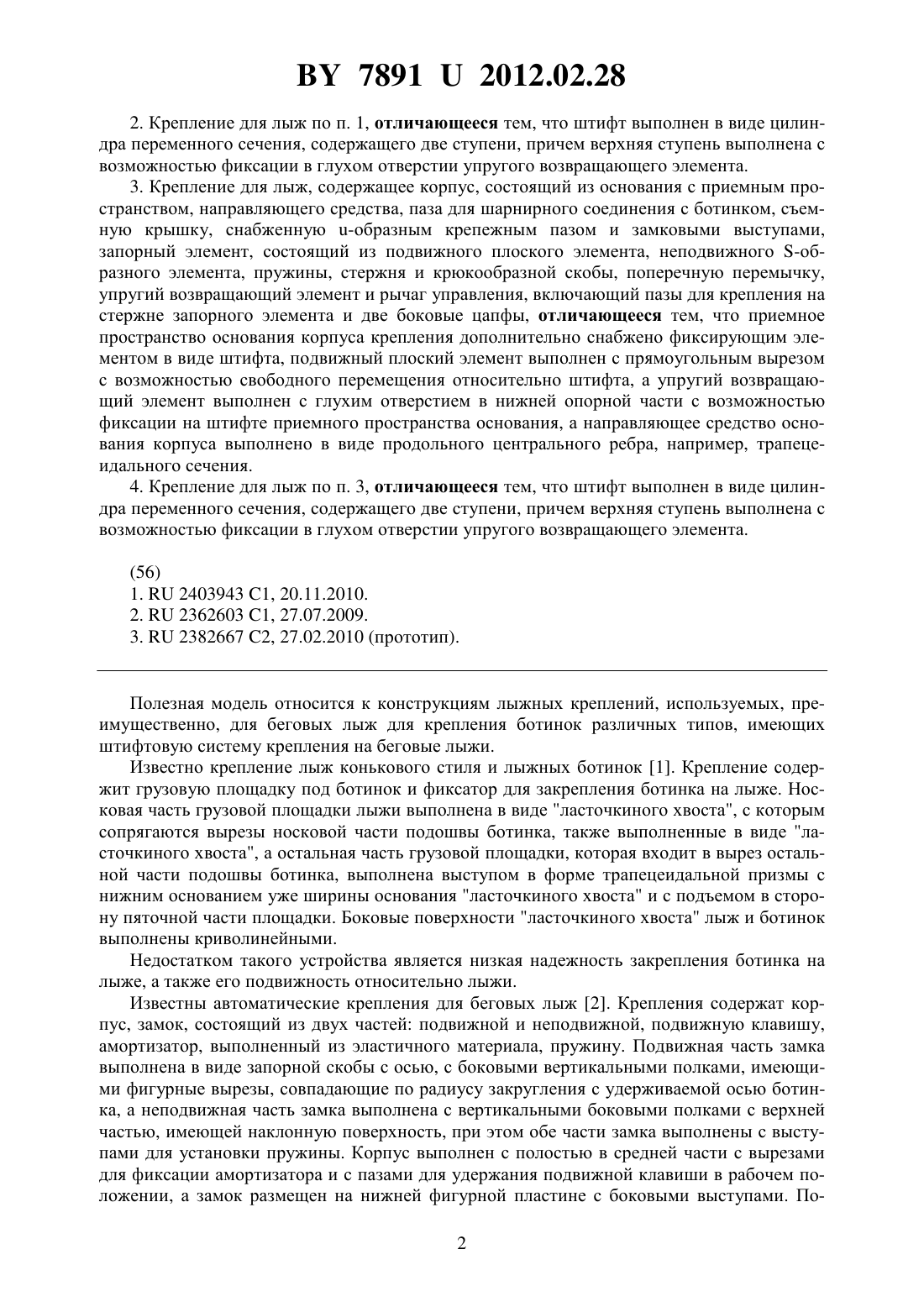

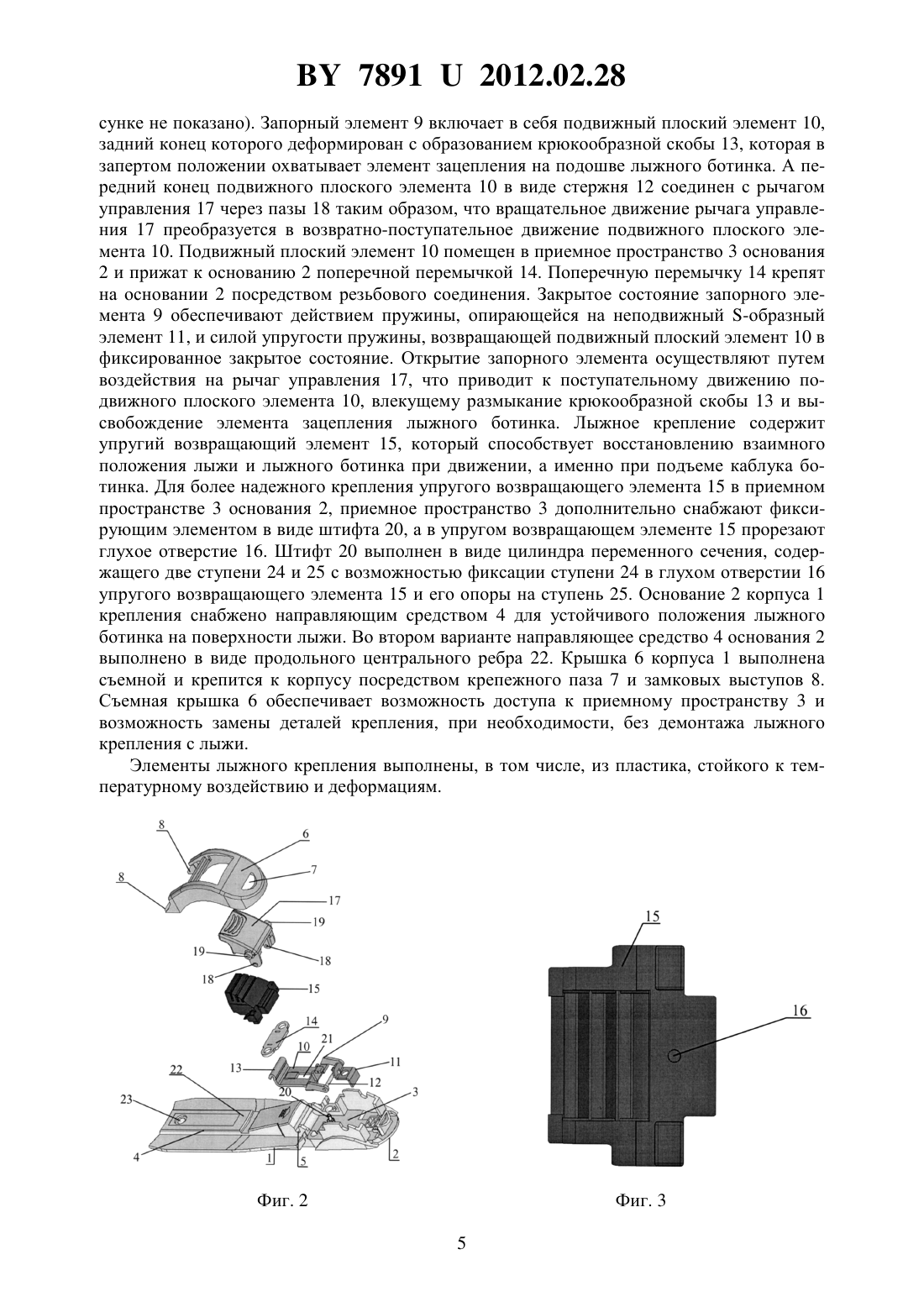

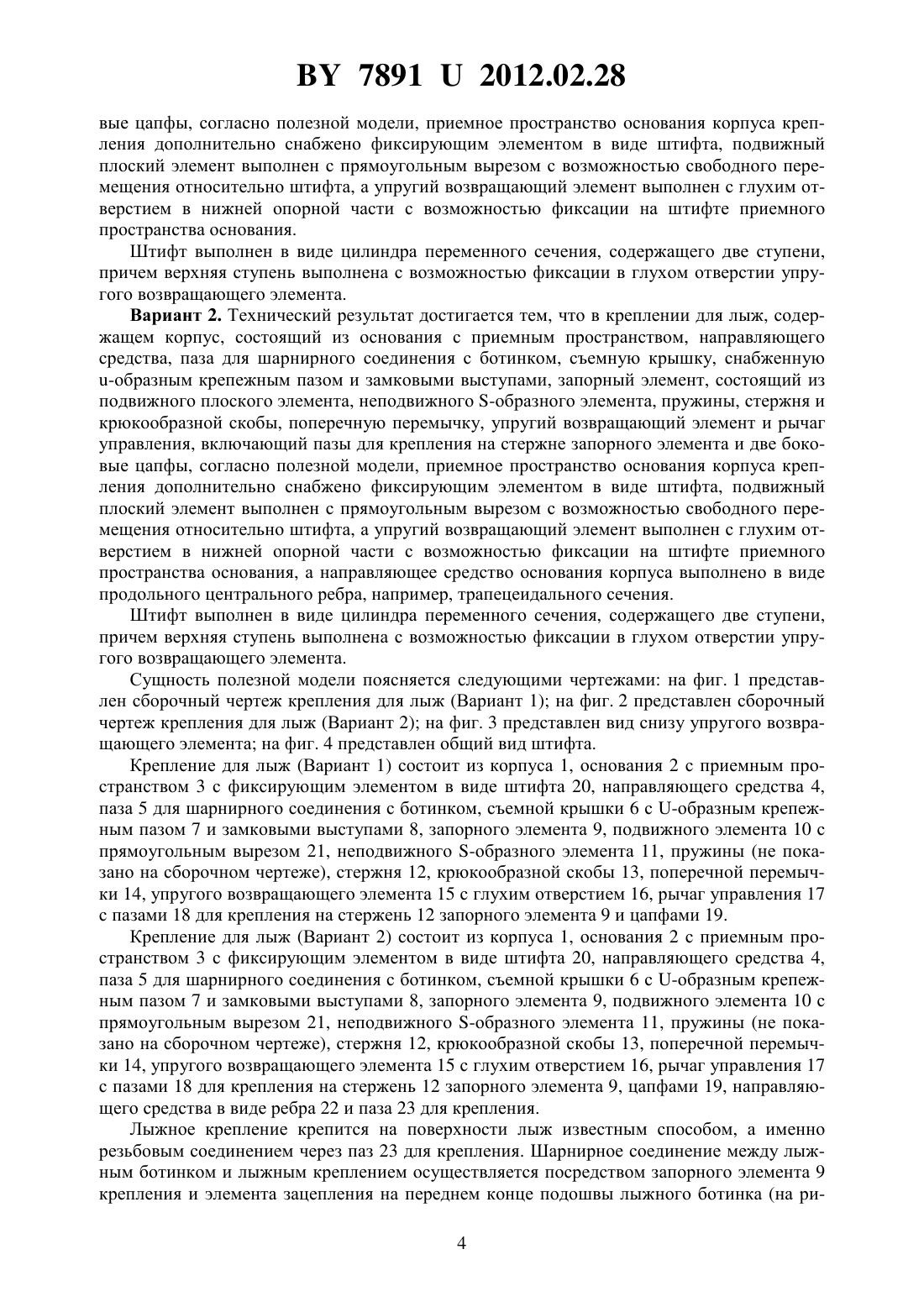

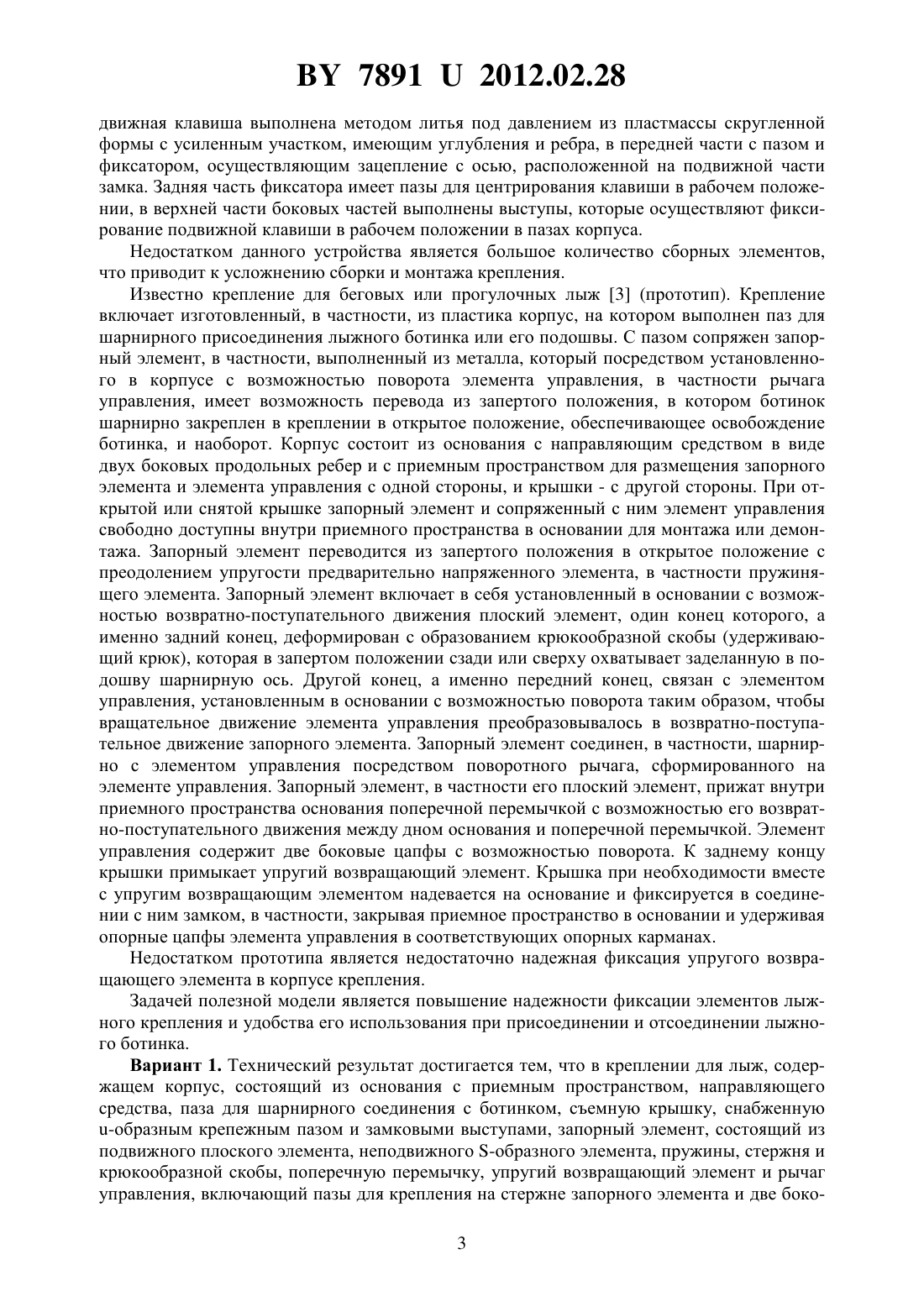

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ КРЕПЛЕНИЕ ДЛЯ ЛЫЖ (ВАРИАНТЫ)(71) Заявитель Осипов Владислав Леонидович(72) Автор Осипов Владислав Леонидович(73) Патентообладатель Осипов Владислав Леонидович(57) 1. Крепление для лыж, содержащее корпус, состоящий из основания с приемным пространством, направляющего средства, паза для шарнирного соединения с ботинком, съемную крышку, снабженную -образным крепежным пазом и замковыми выступами,запорный элемент, состоящий из подвижного плоского элемента, неподвижного -образного элемента, пружины, стержня и крюкообразной скобы, поперечную перемычку,упругий возвращающий элемент и рычаг управления, включающий пазы для крепления на стержне запорного элемента и две боковые цапфы, отличающееся тем, что приемное пространство основания корпуса крепления дополнительно снабжено фиксирующим элементом в виде штифта, подвижный плоский элемент выполнен с прямоугольным вырезом с возможностью свободного перемещения относительно штифта, а упругий возвращающий элемент выполнен с глухим отверстием в нижней опорной части с возможностью фиксации на штифте приемного пространства основания. 78912012.02.28 2. Крепление для лыж по п. 1, отличающееся тем, что штифт выполнен в виде цилиндра переменного сечения, содержащего две ступени, причем верхняя ступень выполнена с возможностью фиксации в глухом отверстии упругого возвращающего элемента. 3. Крепление для лыж, содержащее корпус, состоящий из основания с приемным пространством, направляющего средства, паза для шарнирного соединения с ботинком, съемную крышку, снабженную -образным крепежным пазом и замковыми выступами,запорный элемент, состоящий из подвижного плоского элемента, неподвижного -образного элемента, пружины, стержня и крюкообразной скобы, поперечную перемычку,упругий возвращающий элемент и рычаг управления, включающий пазы для крепления на стержне запорного элемента и две боковые цапфы, отличающееся тем, что приемное пространство основания корпуса крепления дополнительно снабжено фиксирующим элементом в виде штифта, подвижный плоский элемент выполнен с прямоугольным вырезом с возможностью свободного перемещения относительно штифта, а упругий возвращающий элемент выполнен с глухим отверстием в нижней опорной части с возможностью фиксации на штифте приемного пространства основания, а направляющее средство основания корпуса выполнено в виде продольного центрального ребра, например, трапецеидального сечения. 4. Крепление для лыж по п. 3, отличающееся тем, что штифт выполнен в виде цилиндра переменного сечения, содержащего две ступени, причем верхняя ступень выполнена с возможностью фиксации в глухом отверстии упругого возвращающего элемента.(56) 1.2403943 1, 20.11.2010. 2.2362603 1, 27.07.2009. 3.2382667 2, 27.02.2010 (прототип). Полезная модель относится к конструкциям лыжных креплений, используемых, преимущественно, для беговых лыж для крепления ботинок различных типов, имеющих штифтовую систему крепления на беговые лыжи. Известно крепление лыж конькового стиля и лыжных ботинок 1. Крепление содержит грузовую площадку под ботинок и фиксатор для закрепления ботинка на лыже. Носковая часть грузовой площадки лыжи выполнена в виде ласточкиного хвоста, с которым сопрягаются вырезы носковой части подошвы ботинка, также выполненные в виде ласточкиного хвоста, а остальная часть грузовой площадки, которая входит в вырез остальной части подошвы ботинка, выполнена выступом в форме трапецеидальной призмы с нижним основанием уже ширины основания ласточкиного хвоста и с подъемом в сторону пяточной части площадки. Боковые поверхности ласточкиного хвоста лыж и ботинок выполнены криволинейными. Недостатком такого устройства является низкая надежность закрепления ботинка на лыже, а также его подвижность относительно лыжи. Известны автоматические крепления для беговых лыж 2. Крепления содержат корпус, замок, состоящий из двух частей подвижной и неподвижной, подвижную клавишу,амортизатор, выполненный из эластичного материала, пружину. Подвижная часть замка выполнена в виде запорной скобы с осью, с боковыми вертикальными полками, имеющими фигурные вырезы, совпадающие по радиусу закругления с удерживаемой осью ботинка, а неподвижная часть замка выполнена с вертикальными боковыми полками с верхней частью, имеющей наклонную поверхность, при этом обе части замка выполнены с выступами для установки пружины. Корпус выполнен с полостью в средней части с вырезами для фиксации амортизатора и с пазами для удержания подвижной клавиши в рабочем положении, а замок размещен на нижней фигурной пластине с боковыми выступами. По 2 78912012.02.28 движная клавиша выполнена методом литья под давлением из пластмассы скругленной формы с усиленным участком, имеющим углубления и ребра, в передней части с пазом и фиксатором, осуществляющим зацепление с осью, расположенной на подвижной части замка. Задняя часть фиксатора имеет пазы для центрирования клавиши в рабочем положении, в верхней части боковых частей выполнены выступы, которые осуществляют фиксирование подвижной клавиши в рабочем положении в пазах корпуса. Недостатком данного устройства является большое количество сборных элементов,что приводит к усложнению сборки и монтажа крепления. Известно крепление для беговых или прогулочных лыж 3 (прототип). Крепление включает изготовленный, в частности, из пластика корпус, на котором выполнен паз для шарнирного присоединения лыжного ботинка или его подошвы. С пазом сопряжен запорный элемент, в частности, выполненный из металла, который посредством установленного в корпусе с возможностью поворота элемента управления, в частности рычага управления, имеет возможность перевода из запертого положения, в котором ботинок шарнирно закреплен в креплении в открытое положение, обеспечивающее освобождение ботинка, и наоборот. Корпус состоит из основания с направляющим средством в виде двух боковых продольных ребер и с приемным пространством для размещения запорного элемента и элемента управления с одной стороны, и крышки - с другой стороны. При открытой или снятой крышке запорный элемент и сопряженный с ним элемент управления свободно доступны внутри приемного пространства в основании для монтажа или демонтажа. Запорный элемент переводится из запертого положения в открытое положение с преодолением упругости предварительно напряженного элемента, в частности пружинящего элемента. Запорный элемент включает в себя установленный в основании с возможностью возвратно-поступательного движения плоский элемент, один конец которого, а именно задний конец, деформирован с образованием крюкообразной скобы (удерживающий крюк), которая в запертом положении сзади или сверху охватывает заделанную в подошву шарнирную ось. Другой конец, а именно передний конец, связан с элементом управления, установленным в основании с возможностью поворота таким образом, чтобы вращательное движение элемента управления преобразовывалось в возвратно-поступательное движение запорного элемента. Запорный элемент соединен, в частности, шарнирно с элементом управления посредством поворотного рычага, сформированного на элементе управления. Запорный элемент, в частности его плоский элемент, прижат внутри приемного пространства основания поперечной перемычкой с возможностью его возвратно-поступательного движения между дном основания и поперечной перемычкой. Элемент управления содержит две боковые цапфы с возможностью поворота. К заднему концу крышки примыкает упругий возвращающий элемент. Крышка при необходимости вместе с упругим возвращающим элементом надевается на основание и фиксируется в соединении с ним замком, в частности, закрывая приемное пространство в основании и удерживая опорные цапфы элемента управления в соответствующих опорных карманах. Недостатком прототипа является недостаточно надежная фиксация упругого возвращающего элемента в корпусе крепления. Задачей полезной модели является повышение надежности фиксации элементов лыжного крепления и удобства его использования при присоединении и отсоединении лыжного ботинка. Вариант 1. Технический результат достигается тем, что в креплении для лыж, содержащем корпус, состоящий из основания с приемным пространством, направляющего средства, паза для шарнирного соединения с ботинком, съемную крышку, снабженную-образным крепежным пазом и замковыми выступами, запорный элемент, состоящий из подвижного плоского элемента, неподвижного -образного элемента, пружины, стержня и крюкообразной скобы, поперечную перемычку, упругий возвращающий элемент и рычаг управления, включающий пазы для крепления на стержне запорного элемента и две боко 3 78912012.02.28 вые цапфы, согласно полезной модели, приемное пространство основания корпуса крепления дополнительно снабжено фиксирующим элементом в виде штифта, подвижный плоский элемент выполнен с прямоугольным вырезом с возможностью свободного перемещения относительно штифта, а упругий возвращающий элемент выполнен с глухим отверстием в нижней опорной части с возможностью фиксации на штифте приемного пространства основания. Штифт выполнен в виде цилиндра переменного сечения, содержащего две ступени,причем верхняя ступень выполнена с возможностью фиксации в глухом отверстии упругого возвращающего элемента. Вариант 2. Технический результат достигается тем, что в креплении для лыж, содержащем корпус, состоящий из основания с приемным пространством, направляющего средства, паза для шарнирного соединения с ботинком, съемную крышку, снабженную-образным крепежным пазом и замковыми выступами, запорный элемент, состоящий из подвижного плоского элемента, неподвижного -образного элемента, пружины, стержня и крюкообразной скобы, поперечную перемычку, упругий возвращающий элемент и рычаг управления, включающий пазы для крепления на стержне запорного элемента и две боковые цапфы, согласно полезной модели, приемное пространство основания корпуса крепления дополнительно снабжено фиксирующим элементом в виде штифта, подвижный плоский элемент выполнен с прямоугольным вырезом с возможностью свободного перемещения относительно штифта, а упругий возвращающий элемент выполнен с глухим отверстием в нижней опорной части с возможностью фиксации на штифте приемного пространства основания, а направляющее средство основания корпуса выполнено в виде продольного центрального ребра, например, трапецеидального сечения. Штифт выполнен в виде цилиндра переменного сечения, содержащего две ступени,причем верхняя ступень выполнена с возможностью фиксации в глухом отверстии упругого возвращающего элемента. Сущность полезной модели поясняется следующими чертежами на фиг. 1 представлен сборочный чертеж крепления для лыж (Вариант 1) на фиг. 2 представлен сборочный чертеж крепления для лыж (Вариант 2) на фиг. 3 представлен вид снизу упругого возвращающего элемента на фиг. 4 представлен общий вид штифта. Крепление для лыж (Вариант 1) состоит из корпуса 1, основания 2 с приемным пространством 3 с фиксирующим элементом в виде штифта 20, направляющего средства 4,паза 5 для шарнирного соединения с ботинком, съемной крышки 6 с -образным крепежным пазом 7 и замковыми выступами 8, запорного элемента 9, подвижного элемента 10 с прямоугольным вырезом 21, неподвижного -образного элемента 11, пружины (не показано на сборочном чертеже), стержня 12, крюкообразной скобы 13, поперечной перемычки 14, упругого возвращающего элемента 15 с глухим отверстием 16, рычаг управления 17 с пазами 18 для крепления на стержень 12 запорного элемента 9 и цапфами 19. Крепление для лыж (Вариант 2) состоит из корпуса 1, основания 2 с приемным пространством 3 с фиксирующим элементом в виде штифта 20, направляющего средства 4,паза 5 для шарнирного соединения с ботинком, съемной крышки 6 с -образным крепежным пазом 7 и замковыми выступами 8, запорного элемента 9, подвижного элемента 10 с прямоугольным вырезом 21, неподвижного -образного элемента 11, пружины (не показано на сборочном чертеже), стержня 12, крюкообразной скобы 13, поперечной перемычки 14, упругого возвращающего элемента 15 с глухим отверстием 16, рычаг управления 17 с пазами 18 для крепления на стержень 12 запорного элемента 9, цапфами 19, направляющего средства в виде ребра 22 и паза 23 для крепления. Лыжное крепление крепится на поверхности лыж известным способом, а именно резьбовым соединением через паз 23 для крепления. Шарнирное соединение между лыжным ботинком и лыжным креплением осуществляется посредством запорного элемента 9 крепления и элемента зацепления на переднем конце подошвы лыжного ботинка (на ри 4 78912012.02.28 сунке не показано). Запорный элемент 9 включает в себя подвижный плоский элемент 10,задний конец которого деформирован с образованием крюкообразной скобы 13, которая в запертом положении охватывает элемент зацепления на подошве лыжного ботинка. А передний конец подвижного плоского элемента 10 в виде стержня 12 соединен с рычагом управления 17 через пазы 18 таким образом, что вращательное движение рычага управления 17 преобразуется в возвратно-поступательное движение подвижного плоского элемента 10. Подвижный плоский элемент 10 помещен в приемное пространство 3 основания 2 и прижат к основанию 2 поперечной перемычкой 14. Поперечную перемычку 14 крепят на основании 2 посредством резьбового соединения. Закрытое состояние запорного элемента 9 обеспечивают действием пружины, опирающейся на неподвижный -образный элемент 11, и силой упругости пружины, возвращающей подвижный плоский элемент 10 в фиксированное закрытое состояние. Открытие запорного элемента осуществляют путем воздействия на рычаг управления 17, что приводит к поступательному движению подвижного плоского элемента 10, влекущему размыкание крюкообразной скобы 13 и высвобождение элемента зацепления лыжного ботинка. Лыжное крепление содержит упругий возвращающий элемент 15, который способствует восстановлению взаимного положения лыжи и лыжного ботинка при движении, а именно при подъеме каблука ботинка. Для более надежного крепления упругого возвращающего элемента 15 в приемном пространстве 3 основания 2,приемное пространство 3 дополнительно снабжают фиксирующим элементом в виде штифта 20, а в упругом возвращающем элементе 15 прорезают глухое отверстие 16. Штифт 20 выполнен в виде цилиндра переменного сечения, содержащего две ступени 24 и 25 с возможностью фиксации ступени 24 в глухом отверстии 16 упругого возвращающего элемента 15 и его опоры на ступень 25. Основание 2 корпуса 1 крепления снабжено направляющим средством 4 для устойчивого положения лыжного ботинка на поверхности лыжи. Во втором варианте направляющее средство 4 основания 2 выполнено в виде продольного центрального ребра 22. Крышка 6 корпуса 1 выполнена съемной и крепится к корпусу посредством крепежного паза 7 и замковых выступов 8. Съемная крышка 6 обеспечивает возможность доступа к приемному пространству 3 и возможность замены деталей крепления, при необходимости, без демонтажа лыжного крепления с лыжи. Элементы лыжного крепления выполнены, в том числе, из пластика, стойкого к температурному воздействию и деформациям. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 6
