Бессвинцовое сортовое стекло

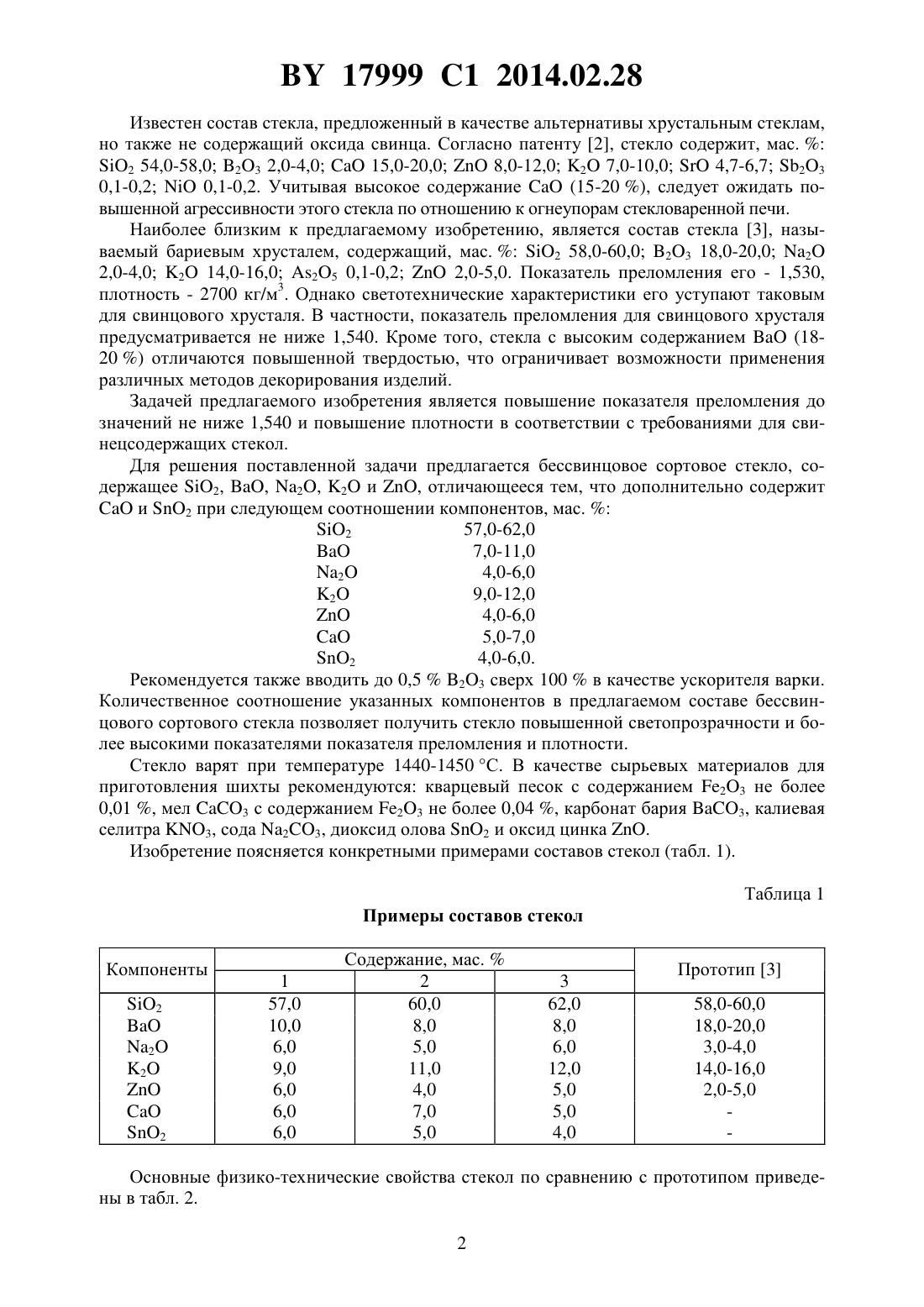

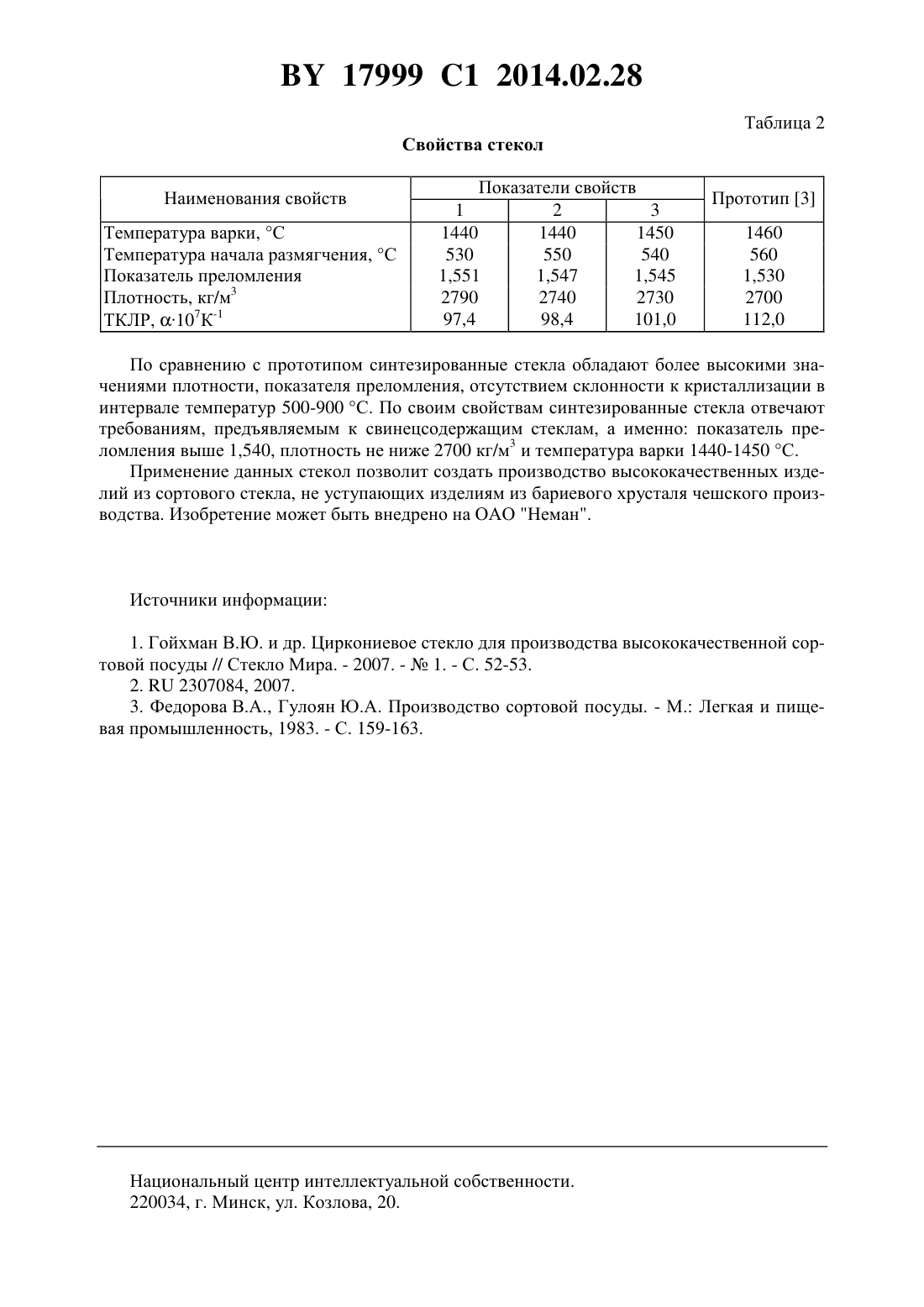

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный технологический университет(72) Авторы Бобкова Нинель Мироновна Трусова Екатерина Евгеньевна Захаревич Галина Борисовна Шишканова Людмила Георгиевна(73) Патентообладатель Учреждение образования Белорусский государственный технологический университет(57) Бессвинцовое сортовое стекло, содержащее 2, , 2, 2 и , отличающееся тем, что дополнительно содержити 2 при следующем соотношении компонентов, мас.2 57-62 5-7 2 4-6. Изобретение относится к производству изделий из сортового стекла с повышенными светотехническими характеристиками. К высококачественным сортовым стеклам традиционно относятся свинецсодержащие хрустальные стекла. Однако оксид свинца относится к первому классу опасности в списке вредных веществ. Поэтому проявляется значительное внимание к разработке бессвинцовых сортовых стекол, близких по своим светотехническим характеристикам к свинецсодержащим стеклам. Согласно 1, предложен состав стекла, содержащий, мас.2 62,0-67,0 2 3,07,0 23 0,1-0,51,0-6,08,0-12,0 2 6,5-8,5 2 10,0-12,5. Стекла имеют показатель преломления 1,53-1,58 и вязкостные характеристики, близкие к хрустальному и богемскому стеклу. Однако введение 2 в состав стекла приводит к значительному укорачиванию стекла, что позволяет рекомендовать его только для высокопроизводительной механизированной выработки. Кроме того, это стекло имеет склонность к кристаллизации при 850-950 С. 17999 1 2014.02.28 Известен состав стекла, предложенный в качестве альтернативы хрустальным стеклам,но также не содержащий оксида свинца. Согласно патенту 2, стекло содержит, мас.2 54,0-58,0 23 2,0-4,015,0-20,08,0-12,0 2 7,0-10,04,7-6,7 23 0,1-0,20,1-0,2. Учитывая высокое содержание(15-20 ), следует ожидать повышенной агрессивности этого стекла по отношению к огнеупорам стекловаренной печи. Наиболее близким к предлагаемому изобретению, является состав стекла 3, называемый бариевым хрусталем, содержащий, мас.2 58,0-60,0 23 18,0-20,0 2 2,0-4,0 2 14,0-16,0 25 0,1-0,22,0-5,0. Показатель преломления его - 1,530,плотность - 2700 кг/м 3. Однако светотехнические характеристики его уступают таковым для свинцового хрусталя. В частности, показатель преломления для свинцового хрусталя предусматривается не ниже 1,540. Кроме того, стекла с высоким содержанием(1820 ) отличаются повышенной твердостью, что ограничивает возможности применения различных методов декорирования изделий. Задачей предлагаемого изобретения является повышение показателя преломления до значений не ниже 1,540 и повышение плотности в соответствии с требованиями для свинецсодержащих стекол. Для решения поставленной задачи предлагается бессвинцовое сортовое стекло, содержащее 2, , 2, 2 и , отличающееся тем, что дополнительно содержити 2 при следующем соотношении компонентов, мас.2 57,0-62,0 5,0-7,0 2 4,0-6,0. Рекомендуется также вводить до 0,523 сверх 100 в качестве ускорителя варки. Количественное соотношение указанных компонентов в предлагаемом составе бессвинцового сортового стекла позволяет получить стекло повышенной светопрозрачности и более высокими показателями показателя преломления и плотности. Стекло варят при температуре 1440-1450 С. В качестве сырьевых материалов для приготовления шихты рекомендуются кварцевый песок с содержанием 23 не более 0,01 , мел 3 с содержанием 23 не более 0,04 , карбонат бария 3, калиевая селитра 3, сода 23, диоксид олова 2 и оксид цинка . Изобретение поясняется конкретными примерами составов стекол (табл. 1). Таблица 1 Примеры составов стекол Компоненты 2 Основные физико-технические свойства стекол по сравнению с прототипом приведены в табл. 2. 2 17999 1 2014.02.28 Таблица 2 Свойства стекол Наименования свойств Температура варки, С Температура начала размягчения, С Показатель преломления Плотность, кг/м 3 ТКЛР, 107 К-1 По сравнению с прототипом синтезированные стекла обладают более высокими значениями плотности, показателя преломления, отсутствием склонности к кристаллизации в интервале температур 500-900 С. По своим свойствам синтезированные стекла отвечают требованиям, предъявляемым к свинецсодержащим стеклам, а именно показатель преломления выше 1,540, плотность не ниже 2700 кг/м 3 и температура варки 1440-1450 С. Применение данных стекол позволит создать производство высококачественных изделий из сортового стекла, не уступающих изделиям из бариевого хрусталя чешского производства. Изобретение может быть внедрено на ОАО Неман. Источники информации 1. Гойхман В.Ю. и др. Циркониевое стекло для производства высококачественной сортовой посуды // Стекло Мира. - 2007. -1. - С. 52-53. 2.2307084, 2007. 3. Федорова В.А., Гулоян Ю.А. Производство сортовой посуды. - М. Легкая и пищевая промышленность, 1983. - С. 159-163. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
