Ручной почвообрабатывающий инструмент

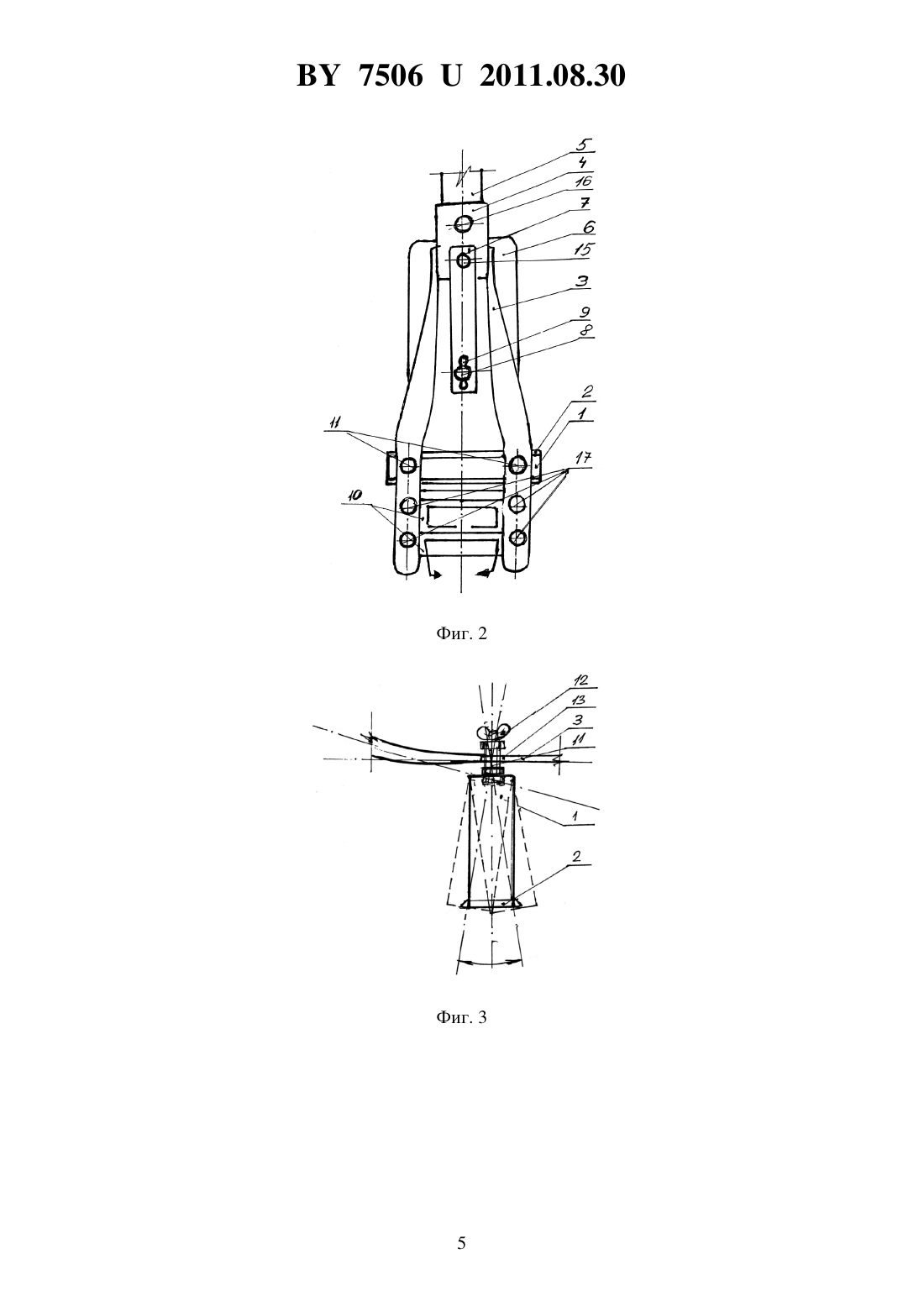

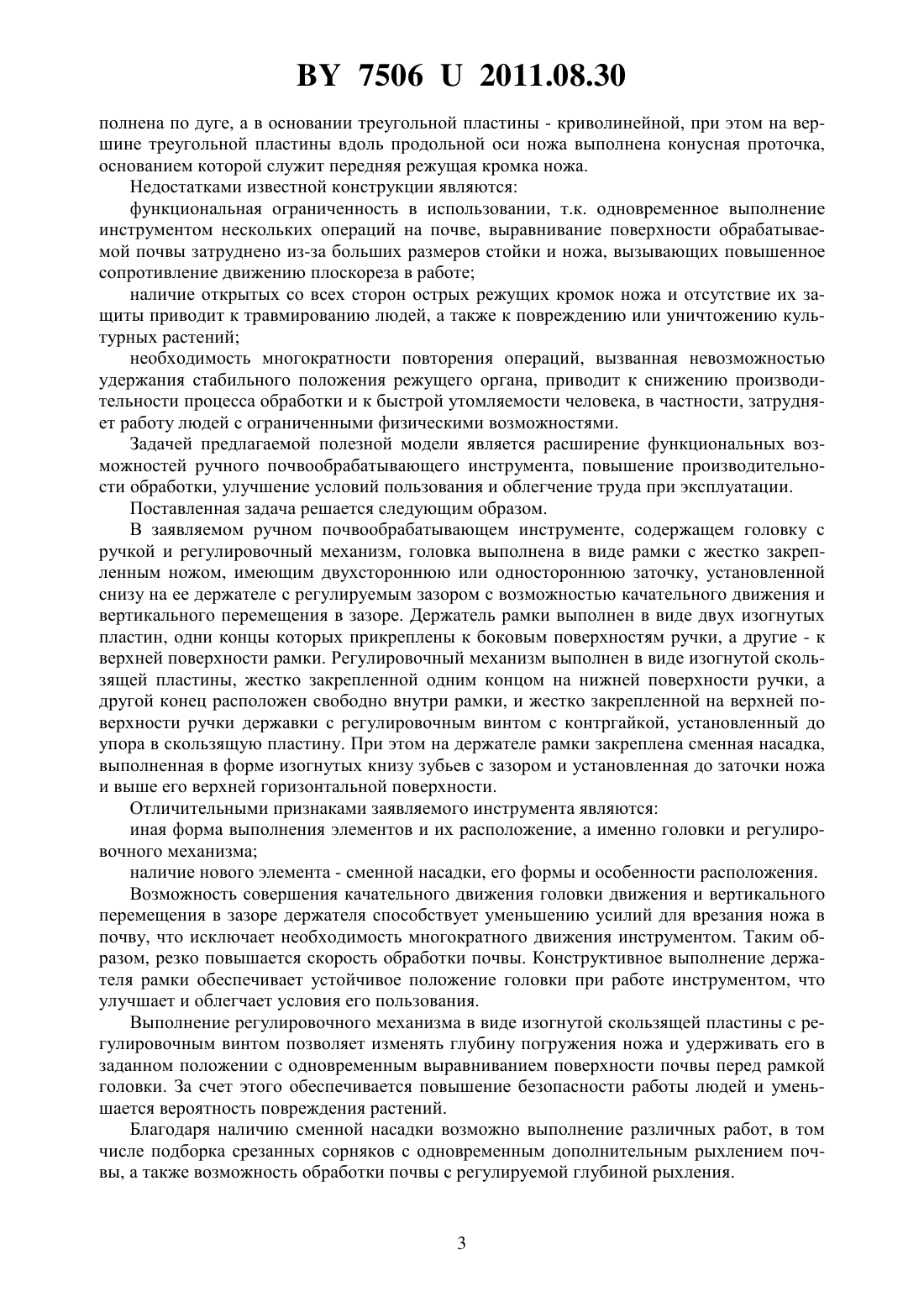

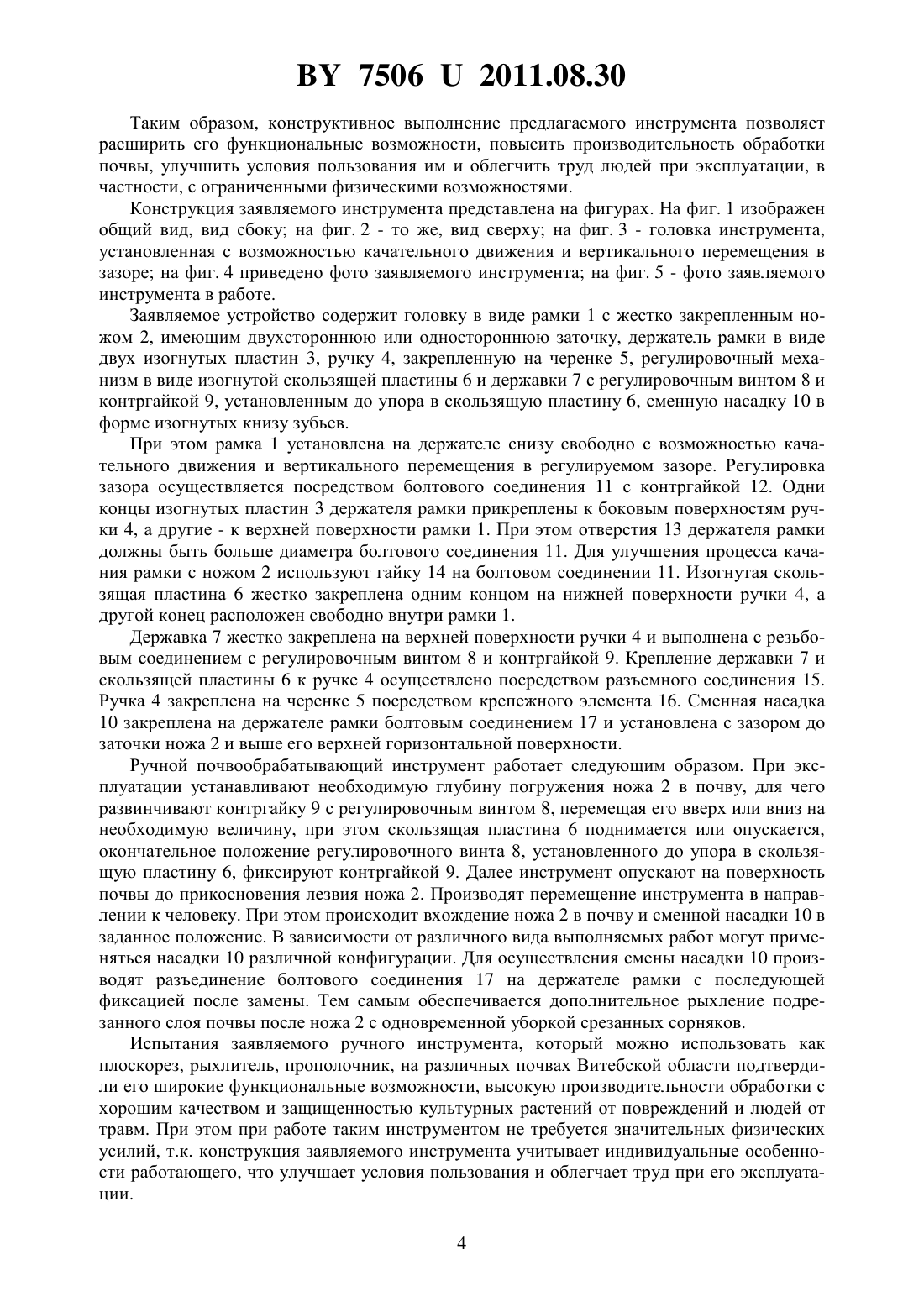

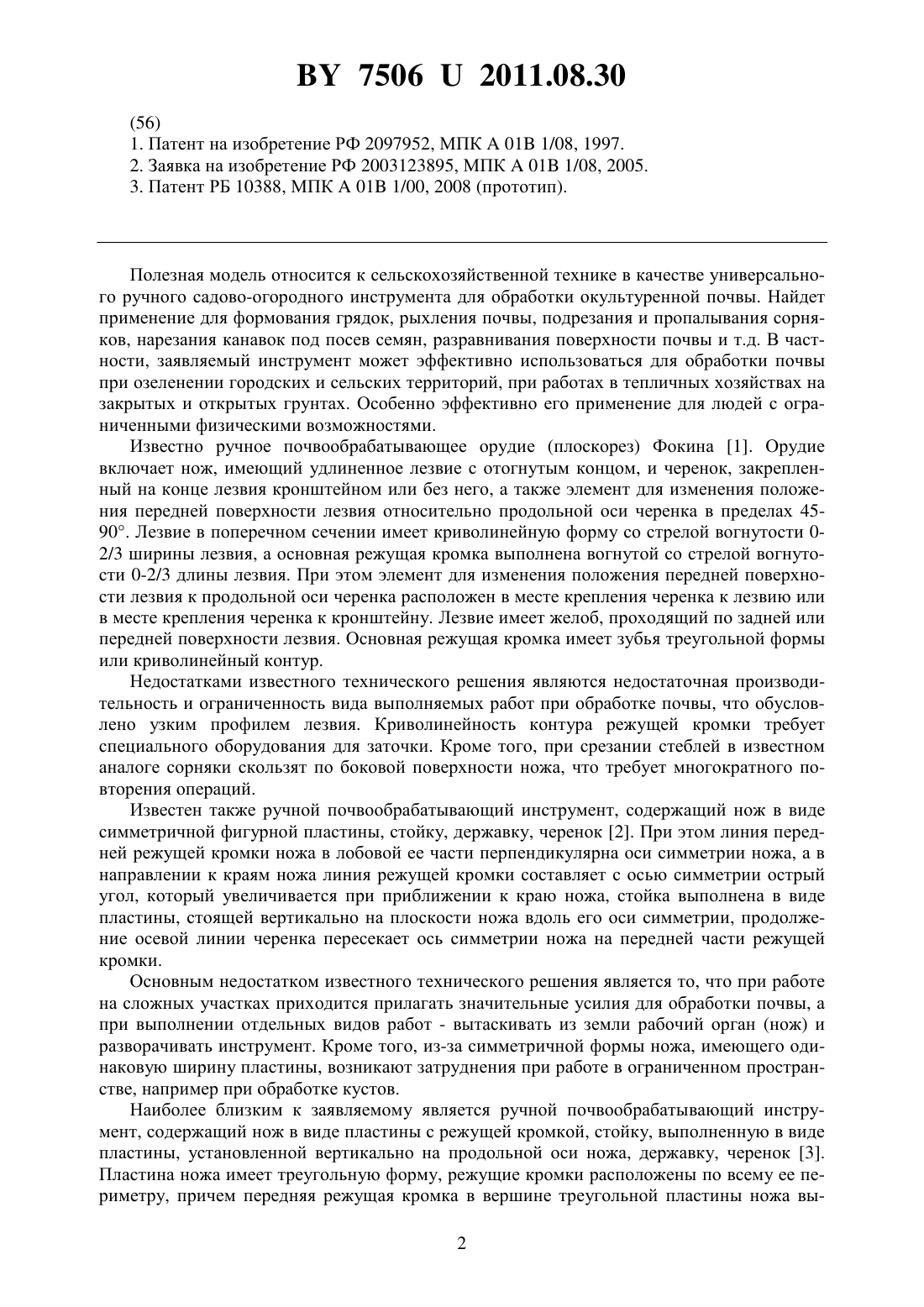

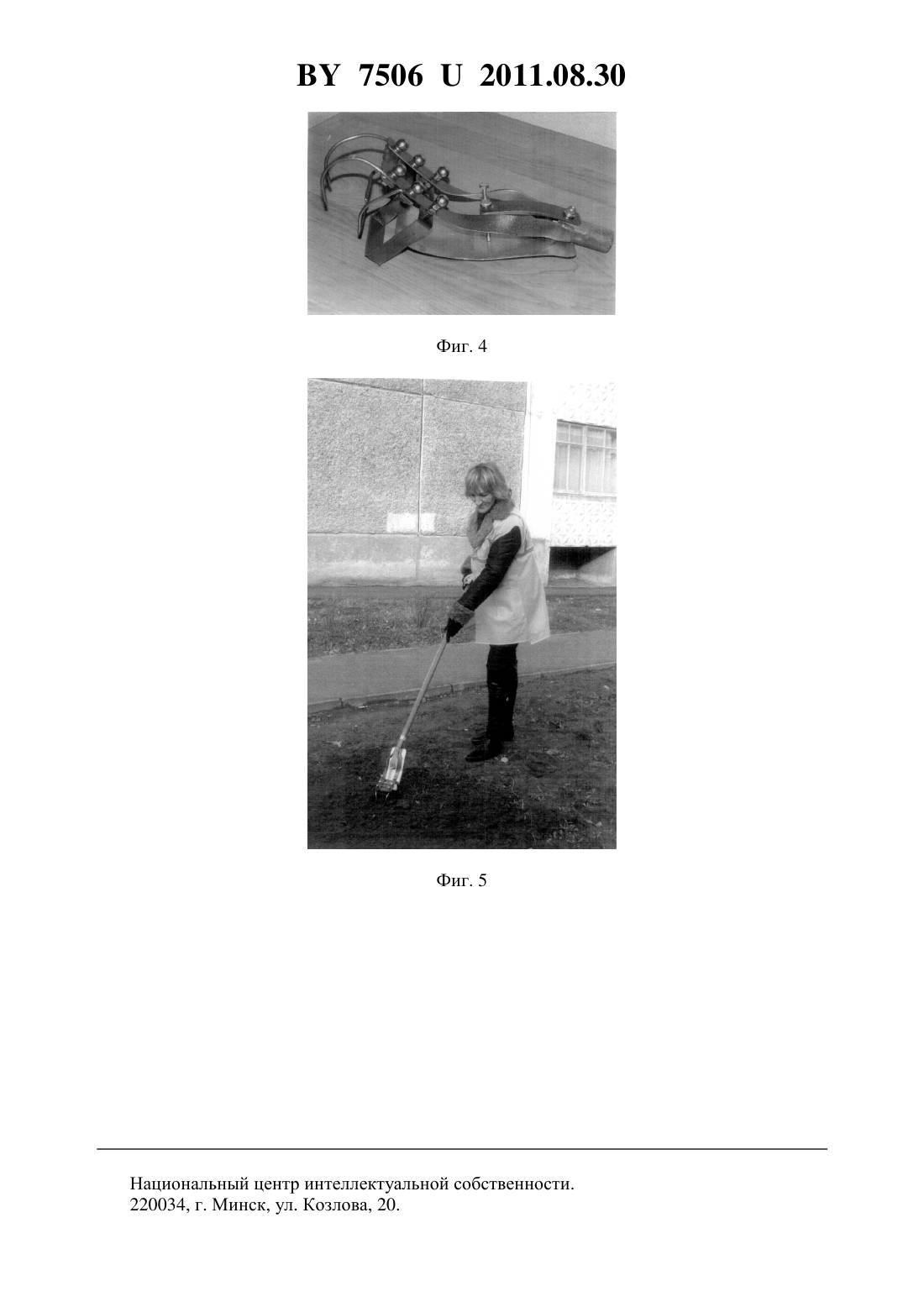

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявители Макаров Владимир Викторович Будько Александр Петрович(72) Авторы Макаров Владимир Викторович Будько Александр Петрович(73) Патентообладатели Макаров Владимир Викторович Будько Александр Петрович(57) Ручной почвообрабатывающий инструмент, содержащий головку с ручкой и регулировочный механизм, отличающийся тем, что головка выполнена в виде рамки с жестко закрепленным ножом, имеющим двухстороннюю или одностороннюю заточку, установленной свободно снизу на держателе с регулируемым зазором с возможностью ее качательного движения и вертикального перемещения в зазоре, держатель рамки выполнен в виде двух изогнутых пластин, одни концы которых прикреплены к боковым поверхностям ручки, а другие - к верхней поверхности рамки, регулировочный механизм выполнен в виде изогнутой скользящей пластины, жестко закрепленной одним концом на нижней поверхности ручки, а другой конец расположен свободно внутри рамки, и жестко закрепленной на верхней поверхности ручки державки, имеющий регулировочный винт с контргайкой, установленный до упора в скользящую пластину, при этом на держателе рамки закреплена сменная насадка, выполненная в форме изогнутых книзу зубьев и установленная с зазором до заточки ножа и выше его верхней горизонтальной поверхности.(56) 1. Патент на изобретение РФ 2097952, МПК 01 1/08, 1997. 2. Заявка на изобретение РФ 2003123895, МПК 01 1/08, 2005. 3. Патент РБ 10388, МПК 01 1/00, 2008 (прототип). Полезная модель относится к сельскохозяйственной технике в качестве универсального ручного садово-огородного инструмента для обработки окультуренной почвы. Найдет применение для формования грядок, рыхления почвы, подрезания и пропалывания сорняков, нарезания канавок под посев семян, разравнивания поверхности почвы и т.д. В частности, заявляемый инструмент может эффективно использоваться для обработки почвы при озеленении городских и сельских территорий, при работах в тепличных хозяйствах на закрытых и открытых грунтах. Особенно эффективно его применение для людей с ограниченными физическими возможностями. Известно ручное почвообрабатывающее орудие (плоскорез) Фокина 1. Орудие включает нож, имеющий удлиненное лезвие с отогнутым концом, и черенок, закрепленный на конце лезвия кронштейном или без него, а также элемент для изменения положения передней поверхности лезвия относительно продольной оси черенка в пределах 4590. Лезвие в поперечном сечении имеет криволинейную форму со стрелой вогнутости 02/3 ширины лезвия, а основная режущая кромка выполнена вогнутой со стрелой вогнутости 0-2/3 длины лезвия. При этом элемент для изменения положения передней поверхности лезвия к продольной оси черенка расположен в месте крепления черенка к лезвию или в месте крепления черенка к кронштейну. Лезвие имеет желоб, проходящий по задней или передней поверхности лезвия. Основная режущая кромка имеет зубья треугольной формы или криволинейный контур. Недостатками известного технического решения являются недостаточная производительность и ограниченность вида выполняемых работ при обработке почвы, что обусловлено узким профилем лезвия. Криволинейность контура режущей кромки требует специального оборудования для заточки. Кроме того, при срезании стеблей в известном аналоге сорняки скользят по боковой поверхности ножа, что требует многократного повторения операций. Известен также ручной почвообрабатывающий инструмент, содержащий нож в виде симметричной фигурной пластины, стойку, державку, черенок 2. При этом линия передней режущей кромки ножа в лобовой ее части перпендикулярна оси симметрии ножа, а в направлении к краям ножа линия режущей кромки составляет с осью симметрии острый угол, который увеличивается при приближении к краю ножа, стойка выполнена в виде пластины, стоящей вертикально на плоскости ножа вдоль его оси симметрии, продолжение осевой линии черенка пересекает ось симметрии ножа на передней части режущей кромки. Основным недостатком известного технического решения является то, что при работе на сложных участках приходится прилагать значительные усилия для обработки почвы, а при выполнении отдельных видов работ - вытаскивать из земли рабочий орган (нож) и разворачивать инструмент. Кроме того, из-за симметричной формы ножа, имеющего одинаковую ширину пластины, возникают затруднения при работе в ограниченном пространстве, например при обработке кустов. Наиболее близким к заявляемому является ручной почвообрабатывающий инструмент, содержащий нож в виде пластины с режущей кромкой, стойку, выполненную в виде пластины, установленной вертикально на продольной оси ножа, державку, черенок 3. Пластина ножа имеет треугольную форму, режущие кромки расположены по всему ее периметру, причем передняя режущая кромка в вершине треугольной пластины ножа вы 2 75062011.08.30 полнена по дуге, а в основании треугольной пластины - криволинейной, при этом на вершине треугольной пластины вдоль продольной оси ножа выполнена конусная проточка,основанием которой служит передняя режущая кромка ножа. Недостатками известной конструкции являются функциональная ограниченность в использовании, т.к. одновременное выполнение инструментом нескольких операций на почве, выравнивание поверхности обрабатываемой почвы затруднено из-за больших размеров стойки и ножа, вызывающих повышенное сопротивление движению плоскореза в работе наличие открытых со всех сторон острых режущих кромок ножа и отсутствие их защиты приводит к травмированию людей, а также к повреждению или уничтожению культурных растений необходимость многократности повторения операций, вызванная невозможностью удержания стабильного положения режущего органа, приводит к снижению производительности процесса обработки и к быстрой утомляемости человека, в частности, затрудняет работу людей с ограниченными физическими возможностями. Задачей предлагаемой полезной модели является расширение функциональных возможностей ручного почвообрабатывающего инструмента, повышение производительности обработки, улучшение условий пользования и облегчение труда при эксплуатации. Поставленная задача решается следующим образом. В заявляемом ручном почвообрабатывающем инструменте, содержащем головку с ручкой и регулировочный механизм, головка выполнена в виде рамки с жестко закрепленным ножом, имеющим двухстороннюю или одностороннюю заточку, установленной снизу на ее держателе с регулируемым зазором с возможностью качательного движения и вертикального перемещения в зазоре. Держатель рамки выполнен в виде двух изогнутых пластин, одни концы которых прикреплены к боковым поверхностям ручки, а другие - к верхней поверхности рамки. Регулировочный механизм выполнен в виде изогнутой скользящей пластины, жестко закрепленной одним концом на нижней поверхности ручки, а другой конец расположен свободно внутри рамки, и жестко закрепленной на верхней поверхности ручки державки с регулировочным винтом с контргайкой, установленный до упора в скользящую пластину. При этом на держателе рамки закреплена сменная насадка,выполненная в форме изогнутых книзу зубьев с зазором и установленная до заточки ножа и выше его верхней горизонтальной поверхности. Отличительными признаками заявляемого инструмента являются иная форма выполнения элементов и их расположение, а именно головки и регулировочного механизма наличие нового элемента - сменной насадки, его формы и особенности расположения. Возможность совершения качательного движения головки движения и вертикального перемещения в зазоре держателя способствует уменьшению усилий для врезания ножа в почву, что исключает необходимость многократного движения инструментом. Таким образом, резко повышается скорость обработки почвы. Конструктивное выполнение держателя рамки обеспечивает устойчивое положение головки при работе инструментом, что улучшает и облегчает условия его пользования. Выполнение регулировочного механизма в виде изогнутой скользящей пластины с регулировочным винтом позволяет изменять глубину погружения ножа и удерживать его в заданном положении с одновременным выравниванием поверхности почвы перед рамкой головки. За счет этого обеспечивается повышение безопасности работы людей и уменьшается вероятность повреждения растений. Благодаря наличию сменной насадки возможно выполнение различных работ, в том числе подборка срезанных сорняков с одновременным дополнительным рыхлением почвы, а также возможность обработки почвы с регулируемой глубиной рыхления. 75062011.08.30 Таким образом, конструктивное выполнение предлагаемого инструмента позволяет расширить его функциональные возможности, повысить производительность обработки почвы, улучшить условия пользования им и облегчить труд людей при эксплуатации, в частности, с ограниченными физическими возможностями. Конструкция заявляемого инструмента представлена на фигурах. На фиг. 1 изображен общий вид, вид сбоку на фиг. 2 - то же, вид сверху на фиг. 3 - головка инструмента,установленная с возможностью качательного движения и вертикального перемещения в зазоре на фиг. 4 приведено фото заявляемого инструмента на фиг. 5 - фото заявляемого инструмента в работе. Заявляемое устройство содержит головку в виде рамки 1 с жестко закрепленным ножом 2, имеющим двухстороннюю или одностороннюю заточку, держатель рамки в виде двух изогнутых пластин 3, ручку 4, закрепленную на черенке 5, регулировочный механизм в виде изогнутой скользящей пластины 6 и державки 7 с регулировочным винтом 8 и контргайкой 9, установленным до упора в скользящую пластину 6, сменную насадку 10 в форме изогнутых книзу зубьев. При этом рамка 1 установлена на держателе снизу свободно с возможностью качательного движения и вертикального перемещения в регулируемом зазоре. Регулировка зазора осуществляется посредством болтового соединения 11 с контргайкой 12. Одни концы изогнутых пластин 3 держателя рамки прикреплены к боковым поверхностям ручки 4, а другие - к верхней поверхности рамки 1. При этом отверстия 13 держателя рамки должны быть больше диаметра болтового соединения 11. Для улучшения процесса качания рамки с ножом 2 используют гайку 14 на болтовом соединении 11. Изогнутая скользящая пластина 6 жестко закреплена одним концом на нижней поверхности ручки 4, а другой конец расположен свободно внутри рамки 1. Державка 7 жестко закреплена на верхней поверхности ручки4 и выполнена с резьбовым соединением с регулировочным винтом 8 и контргайкой 9. Крепление державки 7 и скользящей пластины 6 к ручке 4 осуществлено посредством разъемного соединения 15. Ручка 4 закреплена на черенке 5 посредством крепежного элемента 16. Сменная насадка 10 закреплена на держателе рамки болтовым соединением 17 и установлена с зазором до заточки ножа 2 и выше его верхней горизонтальной поверхности. Ручной почвообрабатывающий инструмент работает следующим образом. При эксплуатации устанавливают необходимую глубину погружения ножа 2 в почву, для чего развинчивают контргайку 9 с регулировочным винтом 8, перемещая его вверх или вниз на необходимую величину, при этом скользящая пластина 6 поднимается или опускается,окончательное положение регулировочного винта 8, установленного до упора в скользящую пластину 6, фиксируют контргайкой 9. Далее инструмент опускают на поверхность почвы до прикосновения лезвия ножа 2. Производят перемещение инструмента в направлении к человеку. При этом происходит вхождение ножа 2 в почву и сменной насадки 10 в заданное положение. В зависимости от различного вида выполняемых работ могут применяться насадки 10 различной конфигурации. Для осуществления смены насадки 10 производят разъединение болтового соединения 17 на держателе рамки с последующей фиксацией после замены. Тем самым обеспечивается дополнительное рыхление подрезанного слоя почвы после ножа 2 с одновременной уборкой срезанных сорняков. Испытания заявляемого ручного инструмента, который можно использовать как плоскорез, рыхлитель, прополочник, на различных почвах Витебской области подтвердили его широкие функциональные возможности, высокую производительности обработки с хорошим качеством и защищенностью культурных растений от повреждений и людей от травм. При этом при работе таким инструментом не требуется значительных физических усилий, т.к. конструкция заявляемого инструмента учитывает индивидуальные особенности работающего, что улучшает условия пользования и облегчает труд при его эксплуатации. 4 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 6
