Ручной инструмент для затяжки крепежа

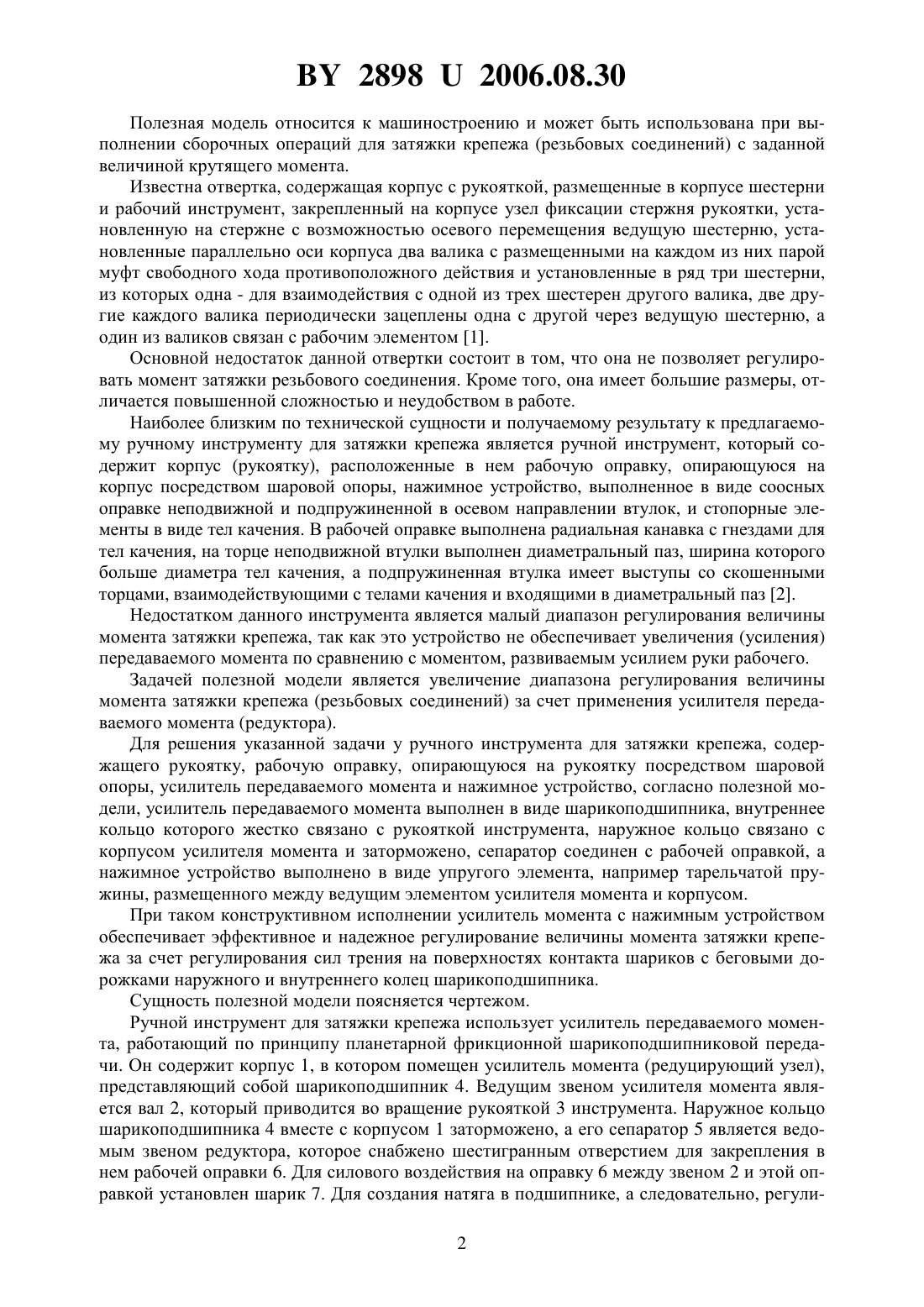

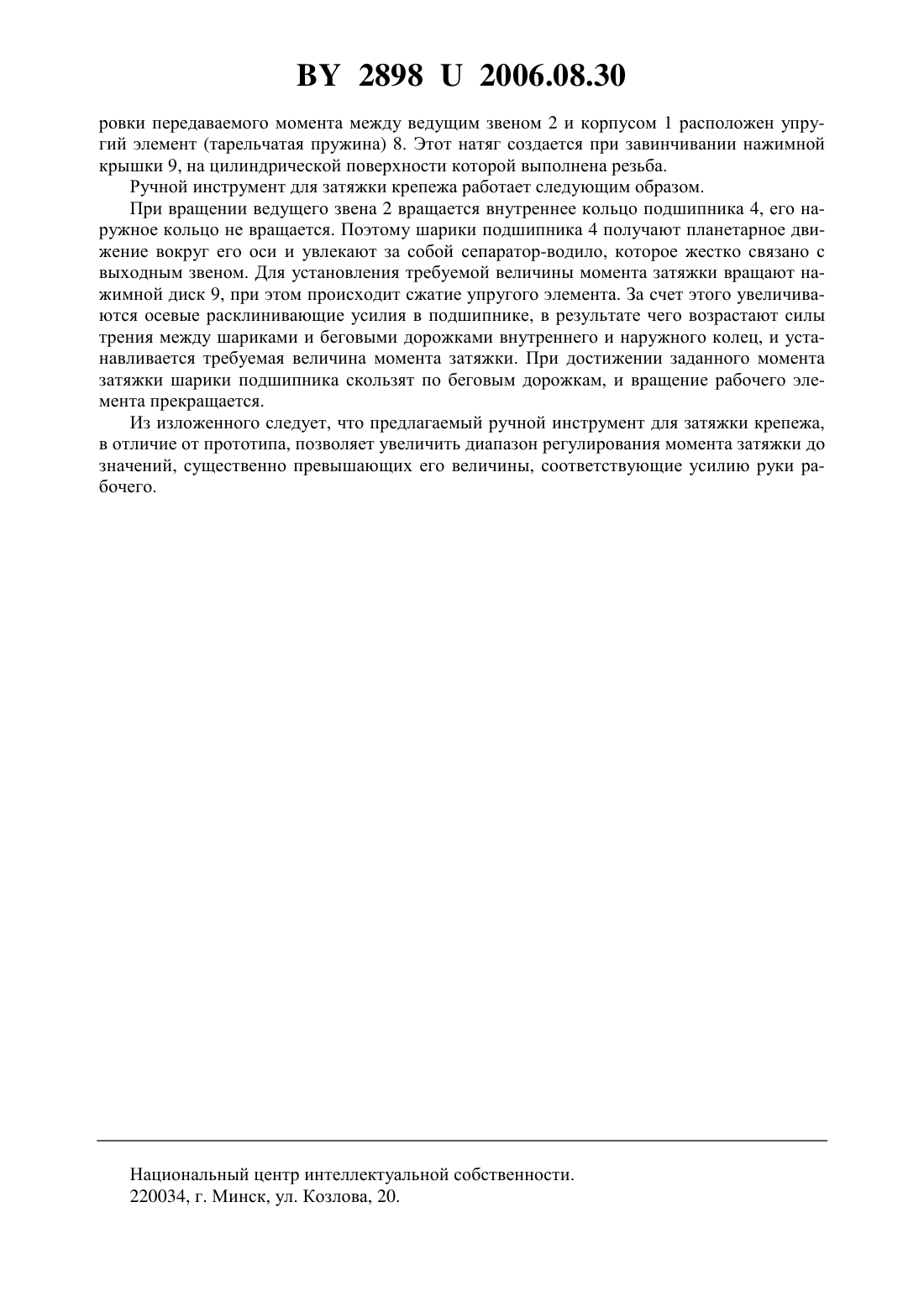

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ РУЧНОЙ ИНСТРУМЕНТ ДЛЯ ЗАТЯЖКИ КРЕПЕЖА(71) Заявитель Государственное учреждение высшего профессионального образования Белорусско-Российский университет(72) Авторы Пашкевич Михаил Федорович Давыденко Дмитрий Владимирович(73) Патентообладатель Государственное учреждение высшего профессионального образования Белорусско-Российский университет(57) Ручной инструмент для затяжки крепежа, содержащий рукоятку, рабочую оправку,опирающуюся на рукоятку посредством шаровой опоры, усилитель передаваемого момента и нажимное устройство, отличающийся тем, что усилитель передаваемого момента выполнен в виде шарикоподшипника, внутреннее кольцо которого жестко связано с рукояткой инструмента, наружное кольцо связано с корпусом усилителя момента и заторможено, сепаратор соединен с рабочей оправкой, а нажимное устройство выполнено в виде упругого элемента, например тарельчатой пружины, размещенного между ведущим элементом усилителя момента и корпусом. 28982006.08.30 Полезная модель относится к машиностроению и может быть использована при выполнении сборочных операций для затяжки крепежа (резьбовых соединений) с заданной величиной крутящего момента. Известна отвертка, содержащая корпус с рукояткой, размещенные в корпусе шестерни и рабочий инструмент, закрепленный на корпусе узел фиксации стержня рукоятки, установленную на стержне с возможностью осевого перемещения ведущую шестерню, установленные параллельно оси корпуса два валика с размещенными на каждом из них парой муфт свободного хода противоположного действия и установленные в ряд три шестерни,из которых одна - для взаимодействия с одной из трех шестерен другого валика, две другие каждого валика периодически зацеплены одна с другой через ведущую шестерню, а один из валиков связан с рабочим элементом 1. Основной недостаток данной отвертки состоит в том, что она не позволяет регулировать момент затяжки резьбового соединения. Кроме того, она имеет большие размеры, отличается повышенной сложностью и неудобством в работе. Наиболее близким по технической сущности и получаемому результату к предлагаемому ручному инструменту для затяжки крепежа является ручной инструмент, который содержит корпус (рукоятку), расположенные в нем рабочую оправку, опирающуюся на корпус посредством шаровой опоры, нажимное устройство, выполненное в виде соосных оправке неподвижной и подпружиненной в осевом направлении втулок, и стопорные элементы в виде тел качения. В рабочей оправке выполнена радиальная канавка с гнездами для тел качения, на торце неподвижной втулки выполнен диаметральный паз, ширина которого больше диаметра тел качения, а подпружиненная втулка имеет выступы со скошенными торцами, взаимодействующими с телами качения и входящими в диаметральный паз 2. Недостатком данного инструмента является малый диапазон регулирования величины момента затяжки крепежа, так как это устройство не обеспечивает увеличения (усиления) передаваемого момента по сравнению с моментом, развиваемым усилием руки рабочего. Задачей полезной модели является увеличение диапазона регулирования величины момента затяжки крепежа (резьбовых соединений) за счет применения усилителя передаваемого момента (редуктора). Для решения указанной задачи у ручного инструмента для затяжки крепежа, содержащего рукоятку, рабочую оправку, опирающуюся на рукоятку посредством шаровой опоры, усилитель передаваемого момента и нажимное устройство, согласно полезной модели, усилитель передаваемого момента выполнен в виде шарикоподшипника, внутреннее кольцо которого жестко связано с рукояткой инструмента, наружное кольцо связано с корпусом усилителя момента и заторможено, сепаратор соединен с рабочей оправкой, а нажимное устройство выполнено в виде упругого элемента, например тарельчатой пружины, размещенного между ведущим элементом усилителя момента и корпусом. При таком конструктивном исполнении усилитель момента с нажимным устройством обеспечивает эффективное и надежное регулирование величины момента затяжки крепежа за счет регулирования сил трения на поверхностях контакта шариков с беговыми дорожками наружного и внутреннего колец шарикоподшипника. Сущность полезной модели поясняется чертежом. Ручной инструмент для затяжки крепежа использует усилитель передаваемого момента, работающий по принципу планетарной фрикционной шарикоподшипниковой передачи. Он содержит корпус 1, в котором помещен усилитель момента (редуцирующий узел),представляющий собой шарикоподшипник 4. Ведущим звеном усилителя момента является вал 2, который приводится во вращение рукояткой 3 инструмента. Наружное кольцо шарикоподшипника 4 вместе с корпусом 1 заторможено, а его сепаратор 5 является ведомым звеном редуктора, которое снабжено шестигранным отверстием для закрепления в нем рабочей оправки 6. Для силового воздействия на оправку 6 между звеном 2 и этой оправкой установлен шарик 7. Для создания натяга в подшипнике, а следовательно, регули 2 28982006.08.30 ровки передаваемого момента между ведущим звеном 2 и корпусом 1 расположен упругий элемент (тарельчатая пружина) 8. Этот натяг создается при завинчивании нажимной крышки 9, на цилиндрической поверхности которой выполнена резьба. Ручной инструмент для затяжки крепежа работает следующим образом. При вращении ведущего звена 2 вращается внутреннее кольцо подшипника 4, его наружное кольцо не вращается. Поэтому шарики подшипника 4 получают планетарное движение вокруг его оси и увлекают за собой сепаратор-водило, которое жестко связано с выходным звеном. Для установления требуемой величины момента затяжки вращают нажимной диск 9, при этом происходит сжатие упругого элемента. За счет этого увеличиваются осевые расклинивающие усилия в подшипнике, в результате чего возрастают силы трения между шариками и беговыми дорожками внутреннего и наружного колец, и устанавливается требуемая величина момента затяжки. При достижении заданного момента затяжки шарики подшипника скользят по беговым дорожкам, и вращение рабочего элемента прекращается. Из изложенного следует, что предлагаемый ручной инструмент для затяжки крепежа,в отличие от прототипа, позволяет увеличить диапазон регулирования момента затяжки до значений, существенно превышающих его величины, соответствующие усилию руки рабочего. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
