Ручной инструмент для соединения листового металла

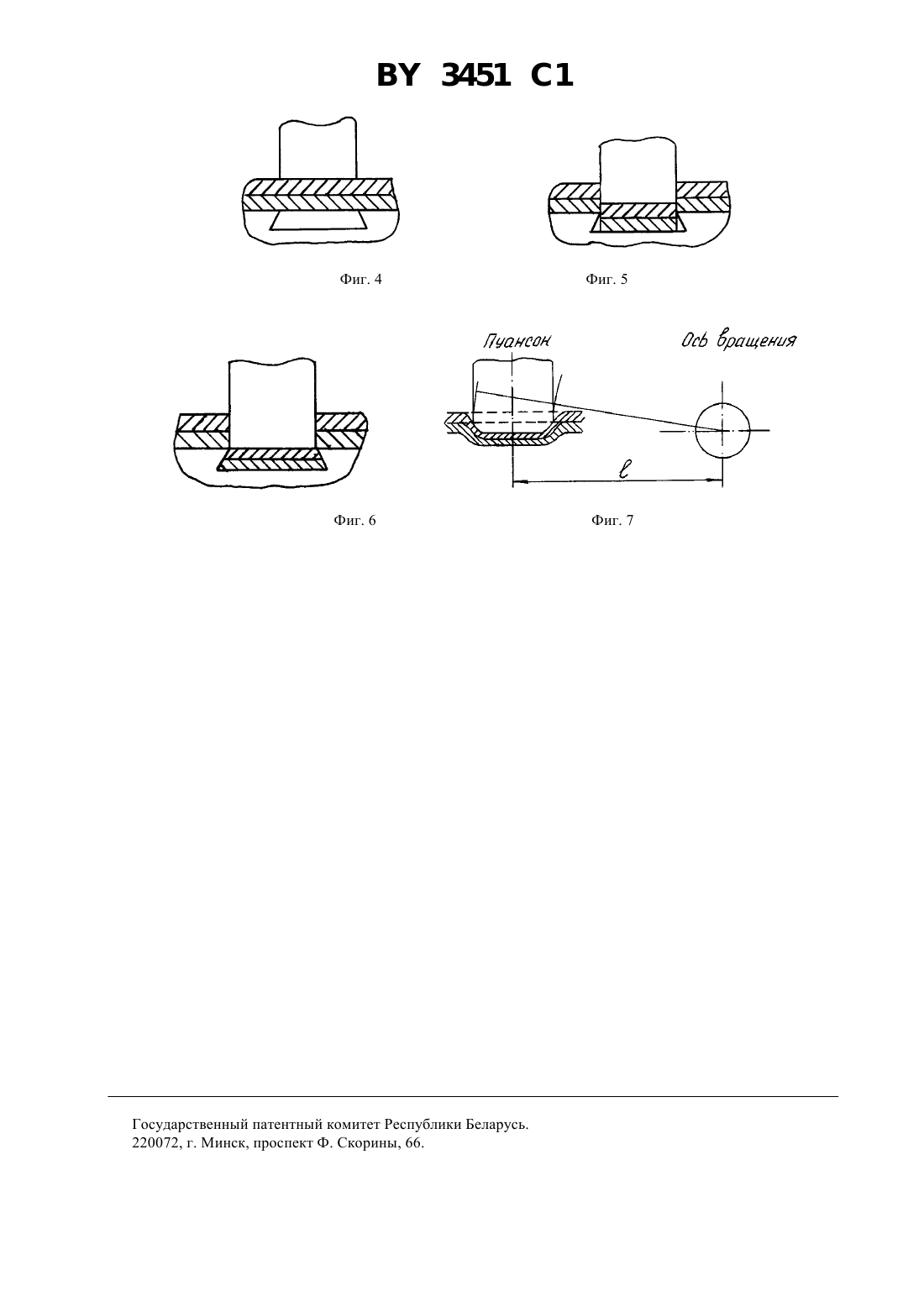

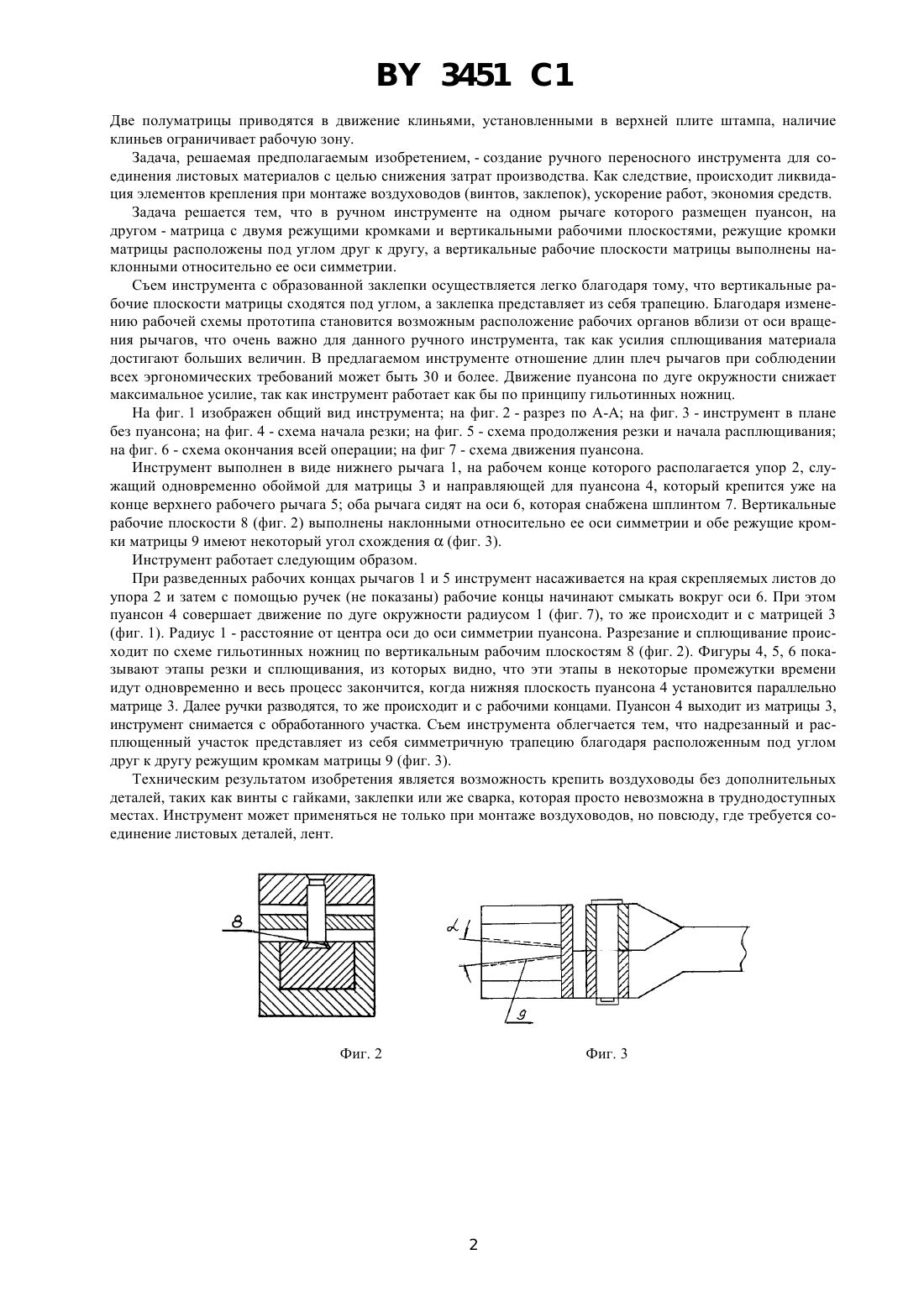

ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ РУЧНОЙ ИНСТРУМЕНТ ДЛЯ СОЕДИНЕНИЯ ЛИСТОВОГО МЕТАЛЛА(57) Ручной инструмент для соединения листового металла, содержащий на одном рычаге пуансон, а на другом матрицу с двумя режущими кромками и вертикальными рабочими плоскостями, отличающийся тем, что режущие кромки матрицы расположены под углом друг к другу, а вертикальные рабочие плоскости матрицы выполнены наклонными относительно ее оси симметрии. Изобретение относится к обработке металлов давлением, конкретно к соединению листовых деталей путем клепки, но без дополнительных элементов крепления. Известно устройство для соединения листовых заготовок 1, имеющее два рычага, несущие на себе пуансон и матрицу. Инструмент очень сложен, так как после операции надрезки двух соседних участков происходит их завивка в двух противоположных направлениях. Известен штамп для соединения листовых материалов 2, имеющий пуансон и составную матрицу. Схема штампа сложна для применения в ручном инструменте. Кроме того, штамп устанавливается на прессе. 3451 1 Две полуматрицы приводятся в движение клиньями, установленными в верхней плите штампа, наличие клиньев ограничивает рабочую зону. Задача, решаемая предполагаемым изобретением, - создание ручного переносного инструмента для соединения листовых материалов с целью снижения затрат производства. Как следствие, происходит ликвидация элементов крепления при монтаже воздуховодов (винтов, заклепок), ускорение работ, экономия средств. Задача решается тем, что в ручном инструменте на одном рычаге которого размещен пуансон, на другом - матрица с двумя режущими кромками и вертикальными рабочими плоскостями, режущие кромки матрицы расположены под углом друг к другу, а вертикальные рабочие плоскости матрицы выполнены наклонными относительно ее оси симметрии. Съем инструмента с образованной заклепки осуществляется легко благодаря тому, что вертикальные рабочие плоскости матрицы сходятся под углом, а заклепка представляет из себя трапецию. Благодаря изменению рабочей схемы прототипа становится возможным расположение рабочих органов вблизи от оси вращения рычагов, что очень важно для данного ручного инструмента, так как усилия сплющивания материала достигают больших величин. В предлагаемом инструменте отношение длин плеч рычагов при соблюдении всех эргономических требований может быть 30 и более. Движение пуансона по дуге окружности снижает максимальное усилие, так как инструмент работает как бы по принципу гильотинных ножниц. На фиг. 1 изображен общий вид инструмента на фиг. 2 - разрез по А-А на фиг. 3 - инструмент в плане без пуансона на фиг. 4 - схема начала резки на фиг. 5 - схема продолжения резки и начала расплющивания на фиг. 6 - схема окончания всей операции на фиг 7 - схема движения пуансона. Инструмент выполнен в виде нижнего рычага 1, на рабочем конце которого располагается упор 2, служащий одновременно обоймой для матрицы 3 и направляющей для пуансона 4, который крепится уже на конце верхнего рабочего рычага 5 оба рычага сидят на оси 6, которая снабжена шплинтом 7. Вертикальные рабочие плоскости 8 (фиг. 2) выполнены наклонными относительно ее оси симметрии и обе режущие кромки матрицы 9 имеют некоторый угол схождения(фиг. 3). Инструмент работает следующим образом. При разведенных рабочих концах рычагов 1 и 5 инструмент насаживается на края скрепляемых листов до упора 2 и затем с помощью ручек (не показаны) рабочие концы начинают смыкать вокруг оси 6. При этом пуансон 4 совершает движение по дуге окружности радиусом 1 (фиг. 7), то же происходит и с матрицей 3(фиг. 1). Радиус 1 - расстояние от центра оси до оси симметрии пуансона. Разрезание и сплющивание происходит по схеме гильотинных ножниц по вертикальным рабочим плоскостям 8 (фиг. 2). Фигуры 4, 5, 6 показывают этапы резки и сплющивания, из которых видно, что эти этапы в некоторые промежутки времени идут одновременно и весь процесс закончится, когда нижняя плоскость пуансона 4 установится параллельно матрице 3. Далее ручки разводятся, то же происходит и с рабочими концами. Пуансон 4 выходит из матрицы 3,инструмент снимается с обработанного участка. Съем инструмента облегчается тем, что надрезанный и расплющенный участок представляет из себя симметричную трапецию благодаря расположенным под углом друг к другу режущим кромкам матрицы 9 (фиг. 3). Техническим результатом изобретения является возможность крепить воздуховоды без дополнительных деталей, таких как винты с гайками, заклепки или же сварка, которая просто невозможна в труднодоступных местах. Инструмент может применяться не только при монтаже воздуховодов, но повсюду, где требуется соединение листовых деталей, лент. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
