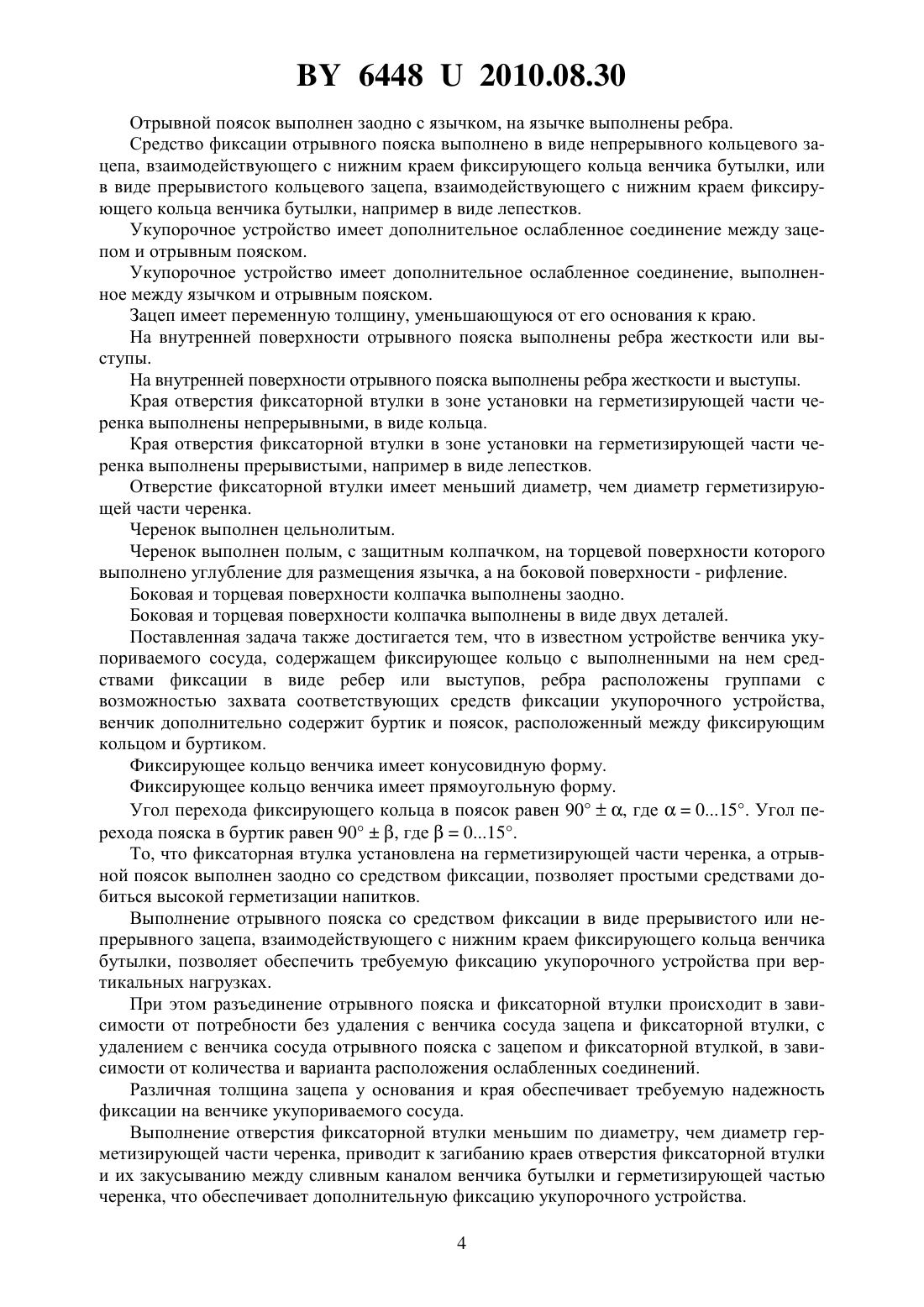

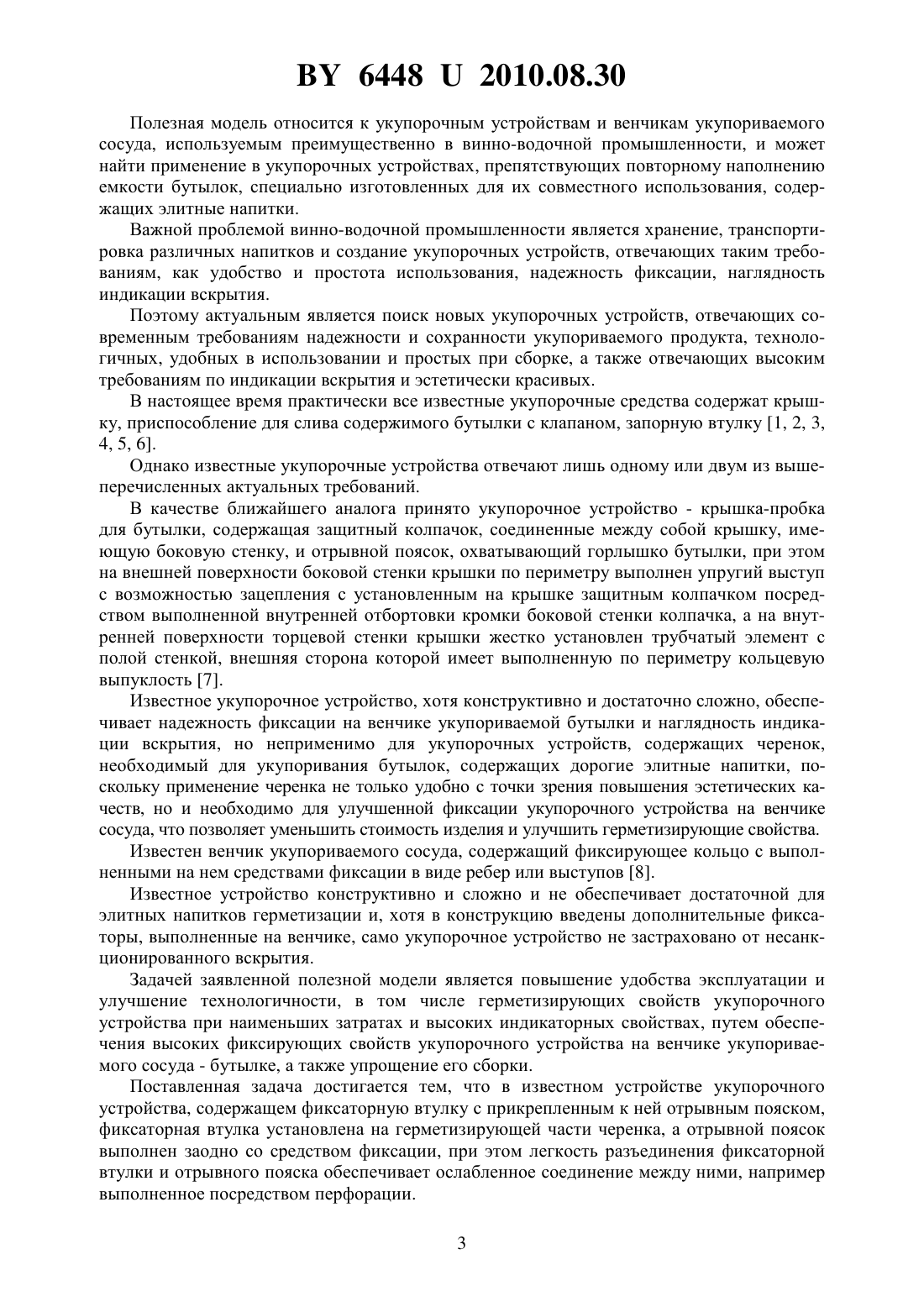

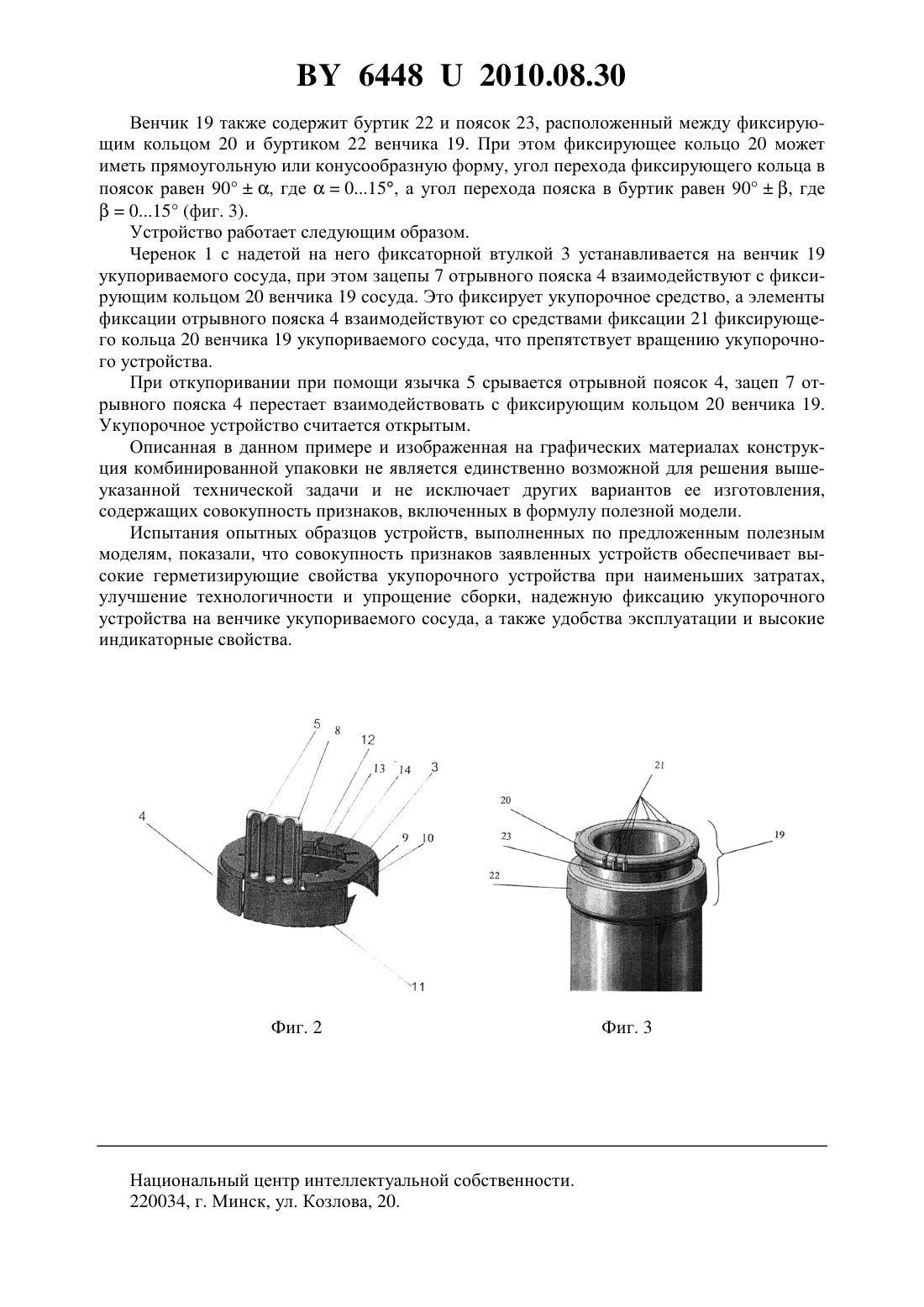

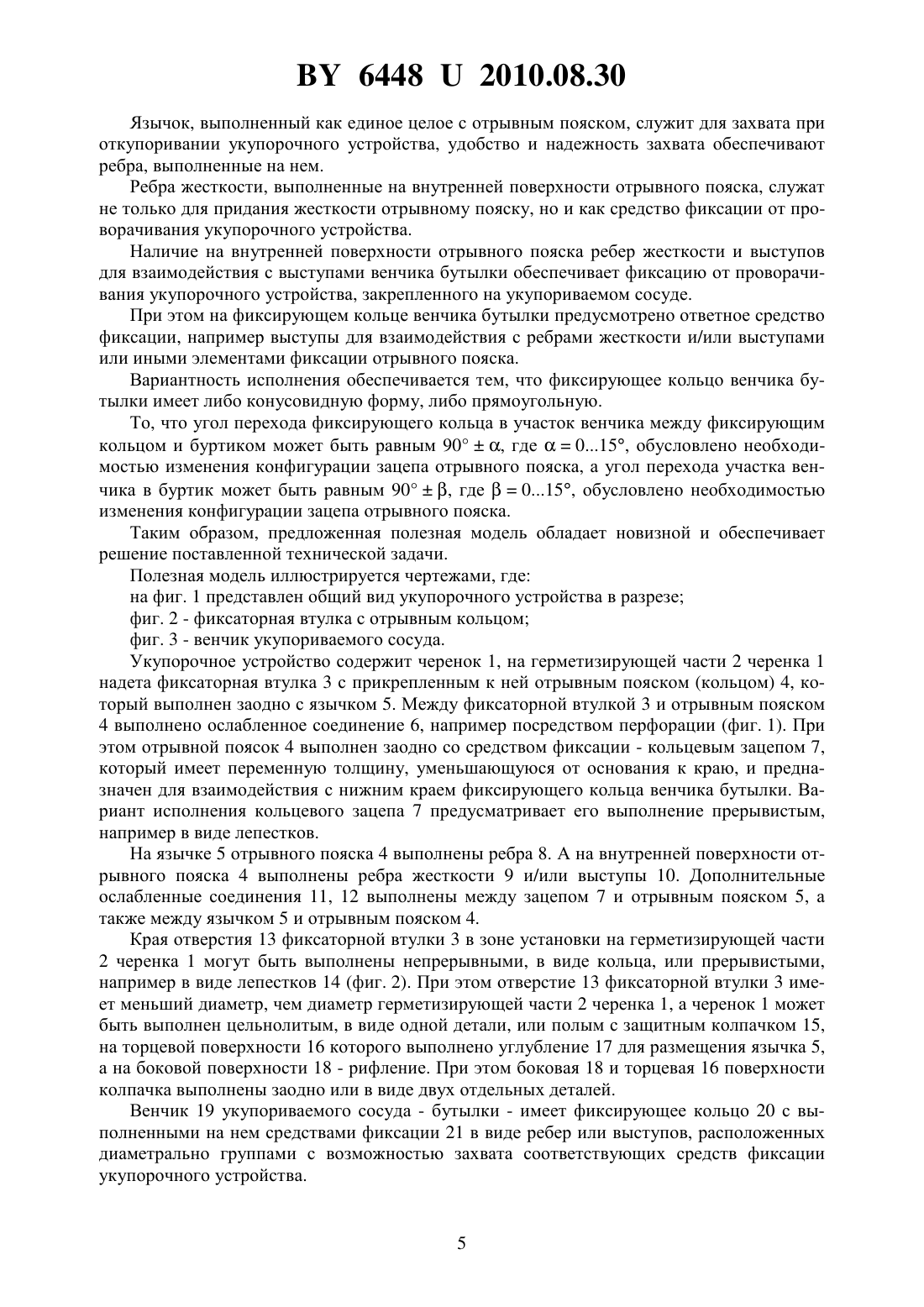

Укупорочное устройство и венчик укупориваемого сосуда

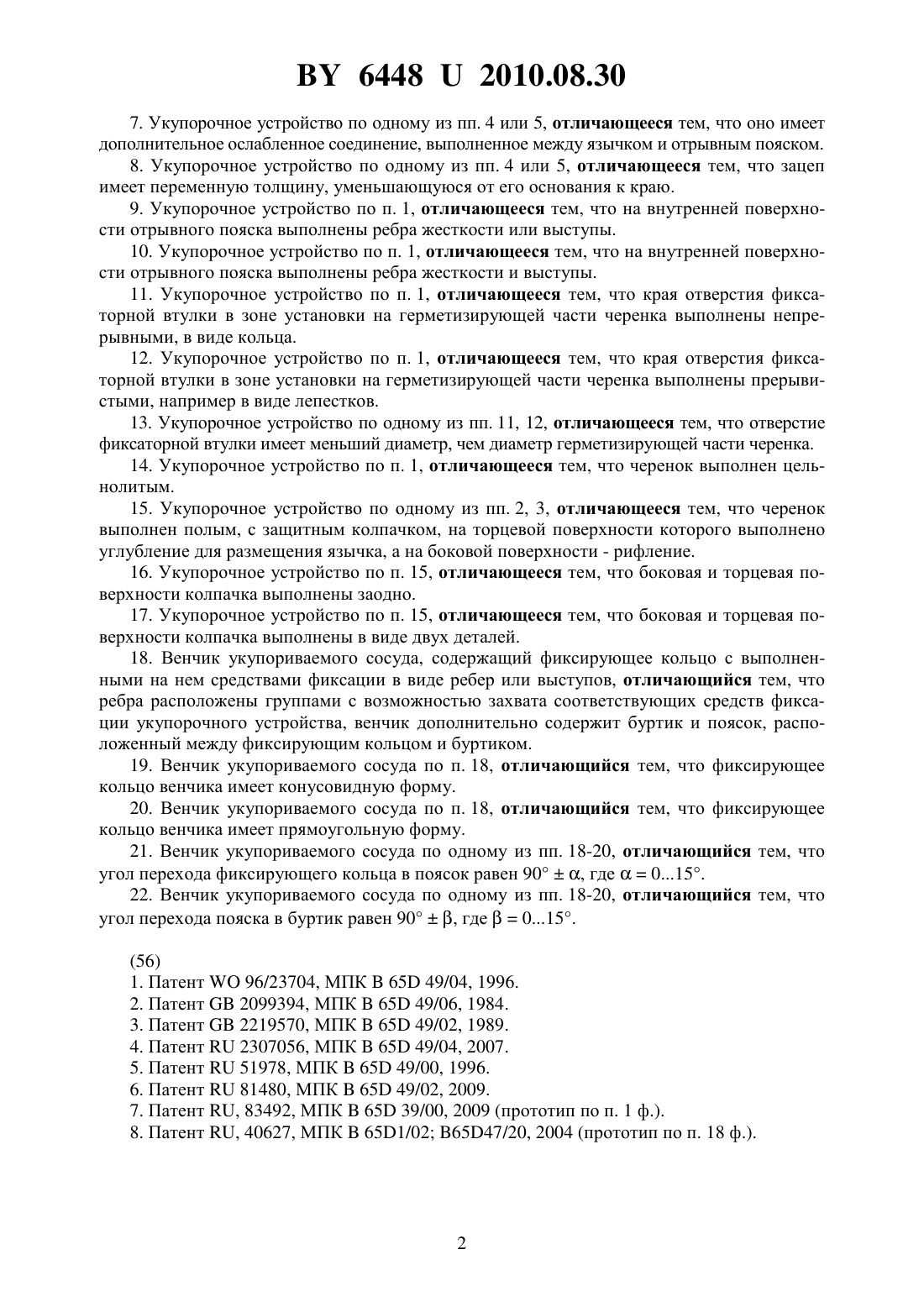

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Общество с ограниченной ответственностью Торговый Дом Альтернатива-АНА(72) Авторы Прозуменщиков Андрей Борисович Мохов Роман Вячеславович(73) Патентообладатель Общество с ограниченной ответственностью Торговый Дом Альтернатива-АНА(57) 1. Укупорочное устройство, содержащее фиксаторную втулку с прикрепленным к ней отрывным пояском, отличающееся тем, что фиксаторная втулка установлена на герметизирующей части черенка, а отрывной поясок выполнен заодно со средством фиксации,при этом легкость разъединения фиксаторной втулки и отрывного пояска обеспечивает ослабленное соединение между ними, например выполненное посредством перфорации. 2. Укупорочное устройство по п. 1, отличающееся тем, что отрывной поясок выполнен заодно с язычком. 3. Укупорочное устройство по п. 2, отличающееся тем, что на язычке выполнены ребра. 4. Укупорочное устройство по п. 1, отличающееся тем, что средство фиксации отрывного пояска выполнено в виде непрерывного кольцевого зацепа, взаимодействующего с нижним краем фиксирующего кольца венчика бутылки. 5. Укупорочное устройство по п. 1, отличающееся тем, что средство фиксации отрывного пояска выполнено в виде прерывистого кольцевого зацепа, взаимодействующего с нижним краем фиксирующего кольца венчика бутылки, например в виде лепестков. 6. Укупорочное устройство по одному из пп. 4 или 5, отличающееся тем, что оно имеет дополнительное ослабленное соединение между зацепом и отрывным пояском. 64482010.08.30 7. Укупорочное устройство по одному из пп. 4 или 5, отличающееся тем, что оно имеет дополнительное ослабленное соединение, выполненное между язычком и отрывным пояском. 8. Укупорочное устройство по одному из пп. 4 или 5, отличающееся тем, что зацеп имеет переменную толщину, уменьшающуюся от его основания к краю. 9. Укупорочное устройство по п. 1, отличающееся тем, что на внутренней поверхности отрывного пояска выполнены ребра жесткости или выступы. 10. Укупорочное устройство по п. 1, отличающееся тем, что на внутренней поверхности отрывного пояска выполнены ребра жесткости и выступы. 11. Укупорочное устройство по п. 1, отличающееся тем, что края отверстия фиксаторной втулки в зоне установки на герметизирующей части черенка выполнены непрерывными, в виде кольца. 12. Укупорочное устройство по п. 1, отличающееся тем, что края отверстия фиксаторной втулки в зоне установки на герметизирующей части черенка выполнены прерывистыми, например в виде лепестков. 13. Укупорочное устройство по одному из пп. 11, 12, отличающееся тем, что отверстие фиксаторной втулки имеет меньший диаметр, чем диаметр герметизирующей части черенка. 14. Укупорочное устройство по п. 1, отличающееся тем, что черенок выполнен цельнолитым. 15. Укупорочное устройство по одному из пп. 2, 3, отличающееся тем, что черенок выполнен полым, с защитным колпачком, на торцевой поверхности которого выполнено углубление для размещения язычка, а на боковой поверхности - рифление. 16. Укупорочное устройство по п. 15, отличающееся тем, что боковая и торцевая поверхности колпачка выполнены заодно. 17. Укупорочное устройство по п. 15, отличающееся тем, что боковая и торцевая поверхности колпачка выполнены в виде двух деталей. 18. Венчик укупориваемого сосуда, содержащий фиксирующее кольцо с выполненными на нем средствами фиксации в виде ребер или выступов, отличающийся тем, что ребра расположены группами с возможностью захвата соответствующих средств фиксации укупорочного устройства, венчик дополнительно содержит буртик и поясок, расположенный между фиксирующим кольцом и буртиком. 19. Венчик укупориваемого сосуда по п. 18, отличающийся тем, что фиксирующее кольцо венчика имеет конусовидную форму. 20. Венчик укупориваемого сосуда по п. 18, отличающийся тем, что фиксирующее кольцо венчика имеет прямоугольную форму. 21. Венчик укупориваемого сосуда по одному из пп. 18-20, отличающийся тем, что угол перехода фиксирующего кольца в поясок равен 90, где 015. 22. Венчик укупориваемого сосуда по одному из пп. 18-20, отличающийся тем, что угол перехода пояска в буртик равен 90, где 015. 64482010.08.30 Полезная модель относится к укупорочным устройствам и венчикам укупориваемого сосуда, используемым преимущественно в винно-водочной промышленности, и может найти применение в укупорочных устройствах, препятствующих повторному наполнению емкости бутылок, специально изготовленных для их совместного использования, содержащих элитные напитки. Важной проблемой винно-водочной промышленности является хранение, транспортировка различных напитков и создание укупорочных устройств, отвечающих таким требованиям, как удобство и простота использования, надежность фиксации, наглядность индикации вскрытия. Поэтому актуальным является поиск новых укупорочных устройств, отвечающих современным требованиям надежности и сохранности укупориваемого продукта, технологичных, удобных в использовании и простых при сборке, а также отвечающих высоким требованиям по индикации вскрытия и эстетически красивых. В настоящее время практически все известные укупорочные средства содержат крышку, приспособление для слива содержимого бутылки с клапаном, запорную втулку 1, 2, 3,4, 5, 6. Однако известные укупорочные устройства отвечают лишь одному или двум из вышеперечисленных актуальных требований. В качестве ближайшего аналога принято укупорочное устройство - крышка-пробка для бутылки, содержащая защитный колпачок, соединенные между собой крышку, имеющую боковую стенку, и отрывной поясок, охватывающий горлышко бутылки, при этом на внешней поверхности боковой стенки крышки по периметру выполнен упругий выступ с возможностью зацепления с установленным на крышке защитным колпачком посредством выполненной внутренней отбортовки кромки боковой стенки колпачка, а на внутренней поверхности торцевой стенки крышки жестко установлен трубчатый элемент с полой стенкой, внешняя сторона которой имеет выполненную по периметру кольцевую выпуклость 7. Известное укупорочное устройство, хотя конструктивно и достаточно сложно, обеспечивает надежность фиксации на венчике укупориваемой бутылки и наглядность индикации вскрытия, но неприменимо для укупорочных устройств, содержащих черенок,необходимый для укупоривания бутылок, содержащих дорогие элитные напитки, поскольку применение черенка не только удобно с точки зрения повышения эстетических качеств, но и необходимо для улучшенной фиксации укупорочного устройства на венчике сосуда, что позволяет уменьшить стоимость изделия и улучшить герметизирующие свойства. Известен венчик укупориваемого сосуда, содержащий фиксирующее кольцо с выполненными на нем средствами фиксации в виде ребер или выступов 8. Известное устройство конструктивно и сложно и не обеспечивает достаточной для элитных напитков герметизации и, хотя в конструкцию введены дополнительные фиксаторы, выполненные на венчике, само укупорочное устройство не застраховано от несанкционированного вскрытия. Задачей заявленной полезной модели является повышение удобства эксплуатации и улучшение технологичности, в том числе герметизирующих свойств укупорочного устройства при наименьших затратах и высоких индикаторных свойствах, путем обеспечения высоких фиксирующих свойств укупорочного устройства на венчике укупориваемого сосуда - бутылке, а также упрощение его сборки. Поставленная задача достигается тем, что в известном устройстве укупорочного устройства, содержащем фиксаторную втулку с прикрепленным к ней отрывным пояском,фиксаторная втулка установлена на герметизирующей части черенка, а отрывной поясок выполнен заодно со средством фиксации, при этом легкость разъединения фиксаторной втулки и отрывного пояска обеспечивает ослабленное соединение между ними, например выполненное посредством перфорации. 3 64482010.08.30 Отрывной поясок выполнен заодно с язычком, на язычке выполнены ребра. Средство фиксации отрывного пояска выполнено в виде непрерывного кольцевого зацепа, взаимодействующего с нижним краем фиксирующего кольца венчика бутылки, или в виде прерывистого кольцевого зацепа, взаимодействующего с нижним краем фиксирующего кольца венчика бутылки, например в виде лепестков. Укупорочное устройство имеет дополнительное ослабленное соединение между зацепом и отрывным пояском. Укупорочное устройство имеет дополнительное ослабленное соединение, выполненное между язычком и отрывным пояском. Зацеп имеет переменную толщину, уменьшающуюся от его основания к краю. На внутренней поверхности отрывного пояска выполнены ребра жесткости или выступы. На внутренней поверхности отрывного пояска выполнены ребра жесткости и выступы. Края отверстия фиксаторной втулки в зоне установки на герметизирующей части черенка выполнены непрерывными, в виде кольца. Края отверстия фиксаторной втулки в зоне установки на герметизирующей части черенка выполнены прерывистыми, например в виде лепестков. Отверстие фиксаторной втулки имеет меньший диаметр, чем диаметр герметизирующей части черенка. Черенок выполнен цельнолитым. Черенок выполнен полым, с защитным колпачком, на торцевой поверхности которого выполнено углубление для размещения язычка, а на боковой поверхности - рифление. Боковая и торцевая поверхности колпачка выполнены заодно. Боковая и торцевая поверхности колпачка выполнены в виде двух деталей. Поставленная задача также достигается тем, что в известном устройстве венчика укупориваемого сосуда, содержащем фиксирующее кольцо с выполненными на нем средствами фиксации в виде ребер или выступов, ребра расположены группами с возможностью захвата соответствующих средств фиксации укупорочного устройства,венчик дополнительно содержит буртик и поясок, расположенный между фиксирующим кольцом и буртиком. Фиксирующее кольцо венчика имеет конусовидную форму. Фиксирующее кольцо венчика имеет прямоугольную форму. Угол перехода фиксирующего кольца в поясок равен 90, где 015. Угол перехода пояска в буртик равен 90, где 015. То, что фиксаторная втулка установлена на герметизирующей части черенка, а отрывной поясок выполнен заодно со средством фиксации, позволяет простыми средствами добиться высокой герметизации напитков. Выполнение отрывного пояска со средством фиксации в виде прерывистого или непрерывного зацепа, взаимодействующего с нижним краем фиксирующего кольца венчика бутылки, позволяет обеспечить требуемую фиксацию укупорочного устройства при вертикальных нагрузках. При этом разъединение отрывного пояска и фиксаторной втулки происходит в зависимости от потребности без удаления с венчика сосуда зацепа и фиксаторной втулки, с удалением с венчика сосуда отрывного пояска с зацепом и фиксаторной втулкой, в зависимости от количества и варианта расположения ослабленных соединений. Различная толщина зацепа у основания и края обеспечивает требуемую надежность фиксации на венчике укупориваемого сосуда. Выполнение отверстия фиксаторной втулки меньшим по диаметру, чем диаметр герметизирующей части черенка, приводит к загибанию краев отверстия фиксаторной втулки и их закусыванию между сливным каналом венчика бутылки и герметизирующей частью черенка, что обеспечивает дополнительную фиксацию укупорочного устройства. 4 64482010.08.30 Язычок, выполненный как единое целое с отрывным пояском, служит для захвата при откупоривании укупорочного устройства, удобство и надежность захвата обеспечивают ребра, выполненные на нем. Ребра жесткости, выполненные на внутренней поверхности отрывного пояска, служат не только для придания жесткости отрывному пояску, но и как средство фиксации от проворачивания укупорочного устройства. Наличие на внутренней поверхности отрывного пояска ребер жесткости и выступов для взаимодействия с выступами венчика бутылки обеспечивает фиксацию от проворачивания укупорочного устройства, закрепленного на укупориваемом сосуде. При этом на фиксирующем кольце венчика бутылки предусмотрено ответное средство фиксации, например выступы для взаимодействия с ребрами жесткости и/или выступами или иными элементами фиксации отрывного пояска. Вариантность исполнения обеспечивается тем, что фиксирующее кольцо венчика бутылки имеет либо конусовидную форму, либо прямоугольную. То, что угол перехода фиксирующего кольца в участок венчика между фиксирующим кольцом и буртиком может быть равным 90, где 015, обусловлено необходимостью изменения конфигурации зацепа отрывного пояска, а угол перехода участка венчика в буртик может быть равным 90, где 015, обусловлено необходимостью изменения конфигурации зацепа отрывного пояска. Таким образом, предложенная полезная модель обладает новизной и обеспечивает решение поставленной технической задачи. Полезная модель иллюстрируется чертежами, где на фиг. 1 представлен общий вид укупорочного устройства в разрезе фиг. 2 - фиксаторная втулка с отрывным кольцом фиг. 3 - венчик укупориваемого сосуда. Укупорочное устройство содержит черенок 1, на герметизирующей части 2 черенка 1 надета фиксаторная втулка 3 с прикрепленным к ней отрывным пояском (кольцом) 4, который выполнен заодно с язычком 5. Между фиксаторной втулкой 3 и отрывным пояском 4 выполнено ослабленное соединение 6, например посредством перфорации (фиг. 1). При этом отрывной поясок 4 выполнен заодно со средством фиксации - кольцевым зацепом 7,который имеет переменную толщину, уменьшающуюся от основания к краю, и предназначен для взаимодействия с нижним краем фиксирующего кольца венчика бутылки. Вариант исполнения кольцевого зацепа 7 предусматривает его выполнение прерывистым,например в виде лепестков. На язычке 5 отрывного пояска 4 выполнены ребра 8. А на внутренней поверхности отрывного пояска 4 выполнены ребра жесткости 9 и/или выступы 10. Дополнительные ослабленные соединения 11, 12 выполнены между зацепом 7 и отрывным пояском 5, а также между язычком 5 и отрывным пояском 4. Края отверстия 13 фиксаторной втулки 3 в зоне установки на герметизирующей части 2 черенка 1 могут быть выполнены непрерывными, в виде кольца, или прерывистыми,например в виде лепестков 14 (фиг. 2). При этом отверстие 13 фиксаторной втулки 3 имеет меньший диаметр, чем диаметр герметизирующей части 2 черенка 1, а черенок 1 может быть выполнен цельнолитым, в виде одной детали, или полым с защитным колпачком 15,на торцевой поверхности 16 которого выполнено углубление 17 для размещения язычка 5,а на боковой поверхности 18 - рифление. При этом боковая 18 и торцевая 16 поверхности колпачка выполнены заодно или в виде двух отдельных деталей. Венчик 19 укупориваемого сосуда - бутылки - имеет фиксирующее кольцо 20 с выполненными на нем средствами фиксации 21 в виде ребер или выступов, расположенных диаметрально группами с возможностью захвата соответствующих средств фиксации укупорочного устройства. 64482010.08.30 Венчик 19 также содержит буртик 22 и поясок 23, расположенный между фиксирующим кольцом 20 и буртиком 22 венчика 19. При этом фиксирующее кольцо 20 может иметь прямоугольную или конусообразную форму, угол перехода фиксирующего кольца в поясок равен 90, где 015, а угол перехода пояска в буртик равен 90, где 015 (фиг. 3). Устройство работает следующим образом. Черенок 1 с надетой на него фиксаторной втулкой 3 устанавливается на венчик 19 укупориваемого сосуда, при этом зацепы 7 отрывного пояска 4 взаимодействуют с фиксирующим кольцом 20 венчика 19 сосуда. Это фиксирует укупорочное средство, а элементы фиксации отрывного пояска 4 взаимодействуют со средствами фиксации 21 фиксирующего кольца 20 венчика 19 укупориваемого сосуда, что препятствует вращению укупорочного устройства. При откупоривании при помощи язычка 5 срывается отрывной поясок 4, зацеп 7 отрывного пояска 4 перестает взаимодействовать с фиксирующим кольцом 20 венчика 19. Укупорочное устройство считается открытым. Описанная в данном примере и изображенная на графических материалах конструкция комбинированной упаковки не является единственно возможной для решения вышеуказанной технической задачи и не исключает других вариантов ее изготовления,содержащих совокупность признаков, включенных в формулу полезной модели. Испытания опытных образцов устройств, выполненных по предложенным полезным моделям, показали, что совокупность признаков заявленных устройств обеспечивает высокие герметизирующие свойства укупорочного устройства при наименьших затратах,улучшение технологичности и упрощение сборки, надежную фиксацию укупорочного устройства на венчике укупориваемого сосуда, а также удобства эксплуатации и высокие индикаторные свойства. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 6
