Укупорочное устройство (варианты)

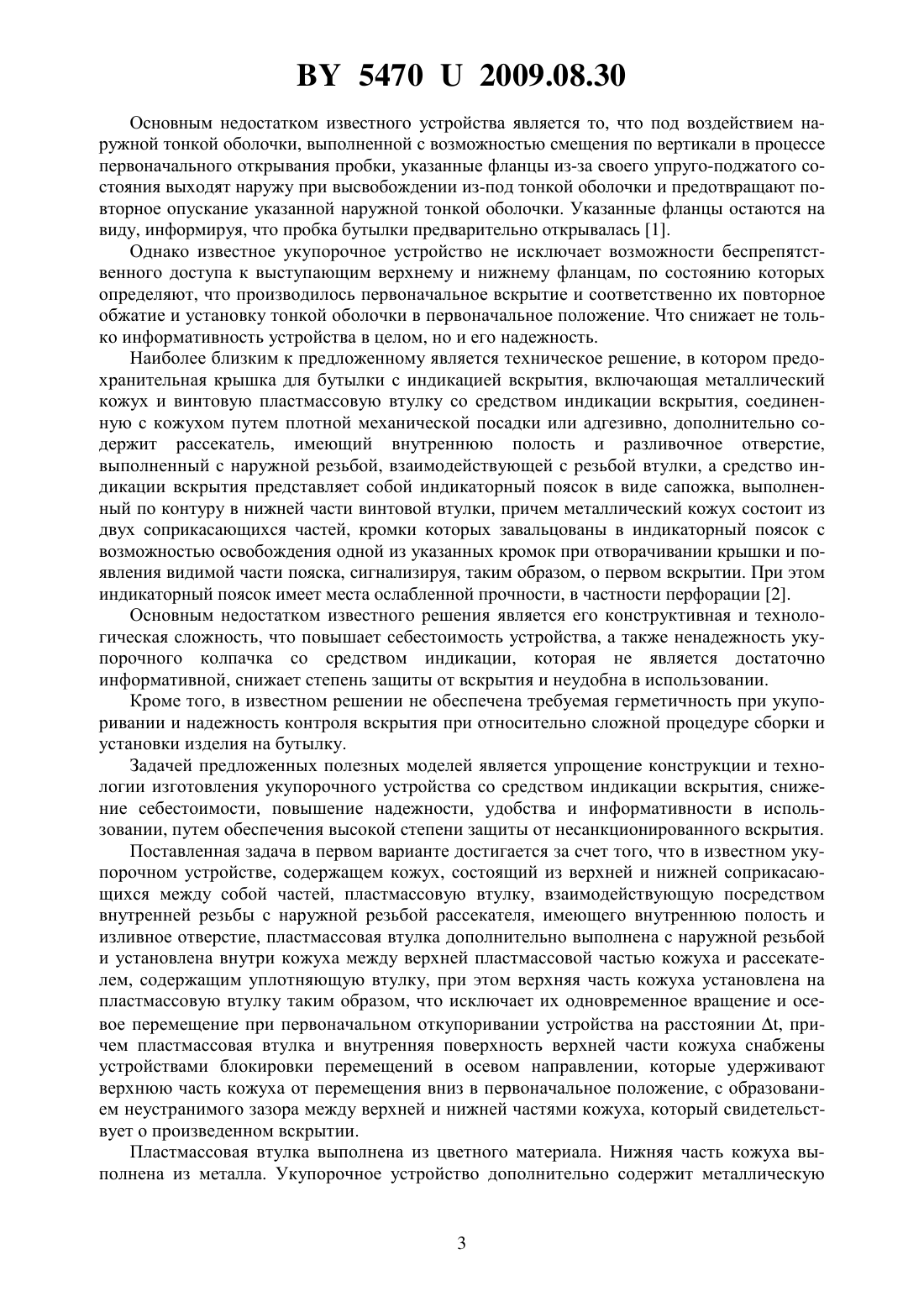

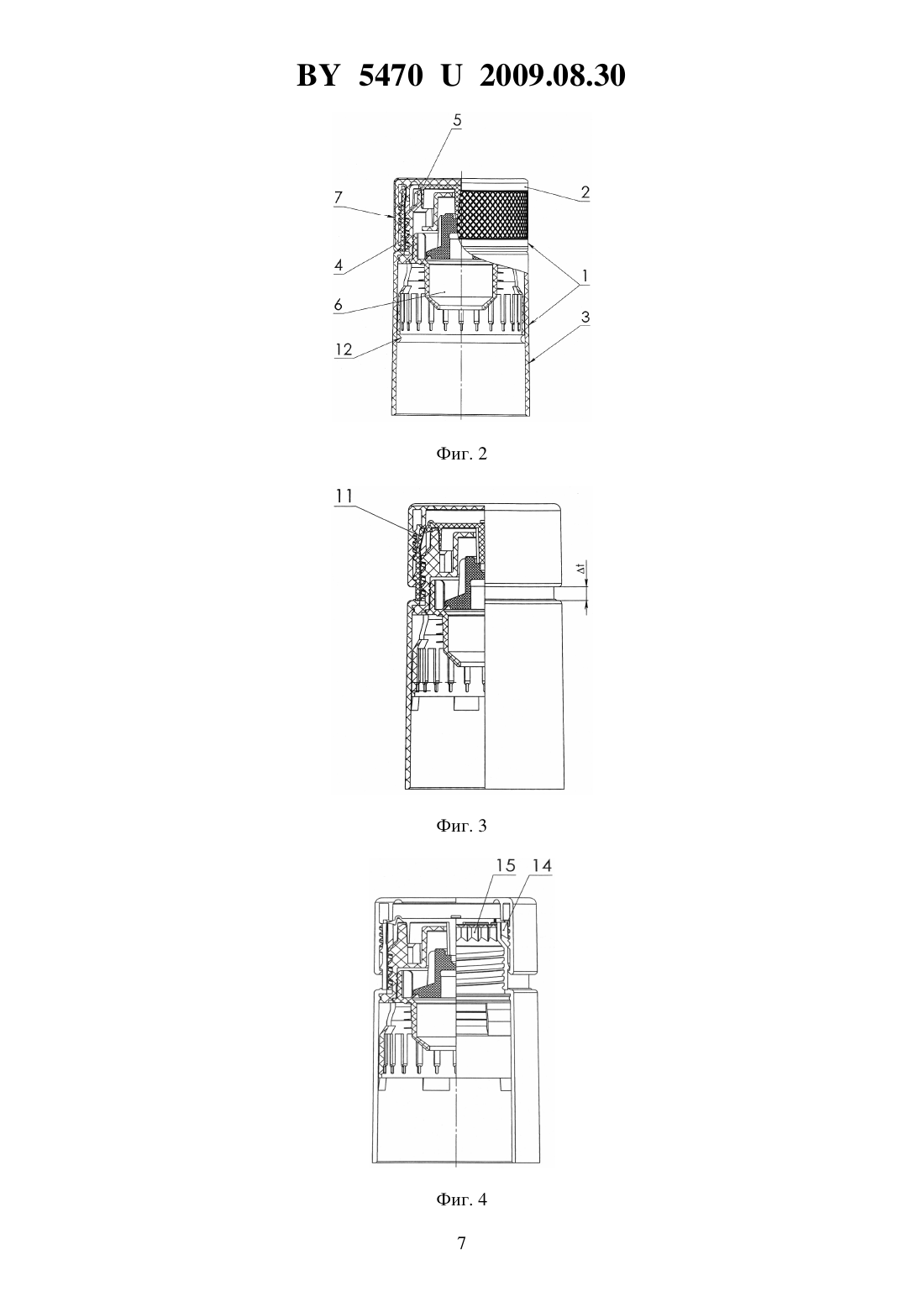

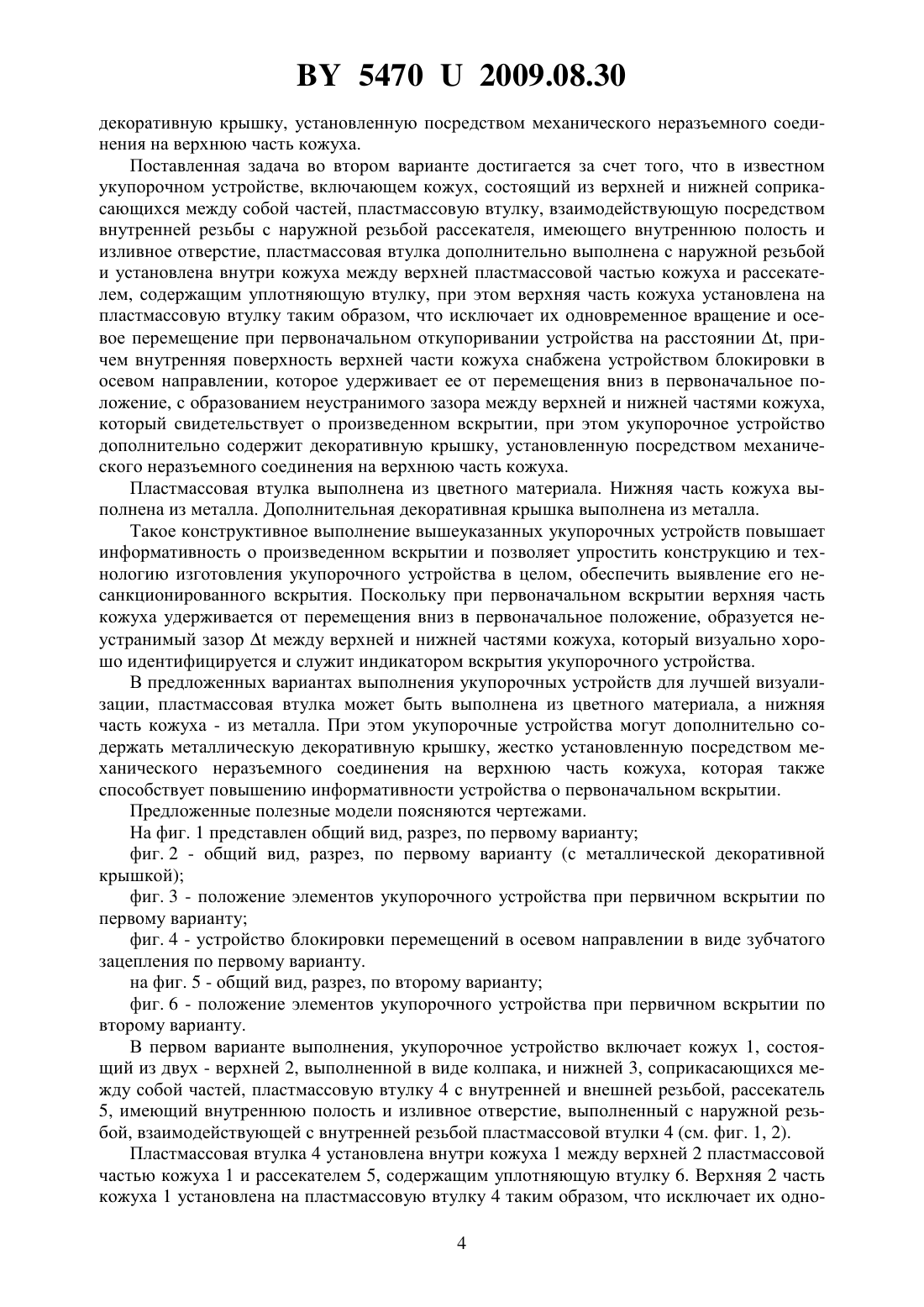

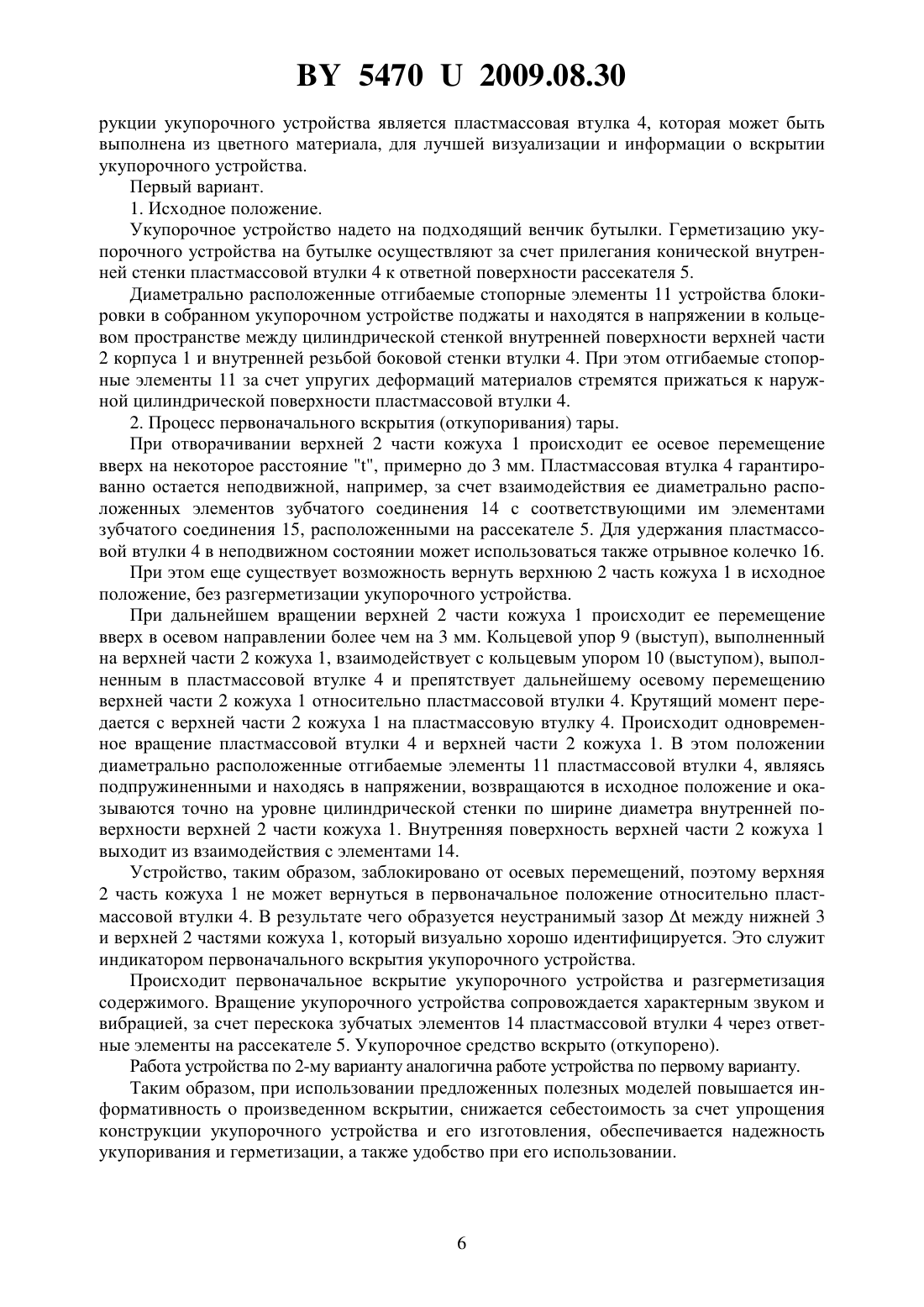

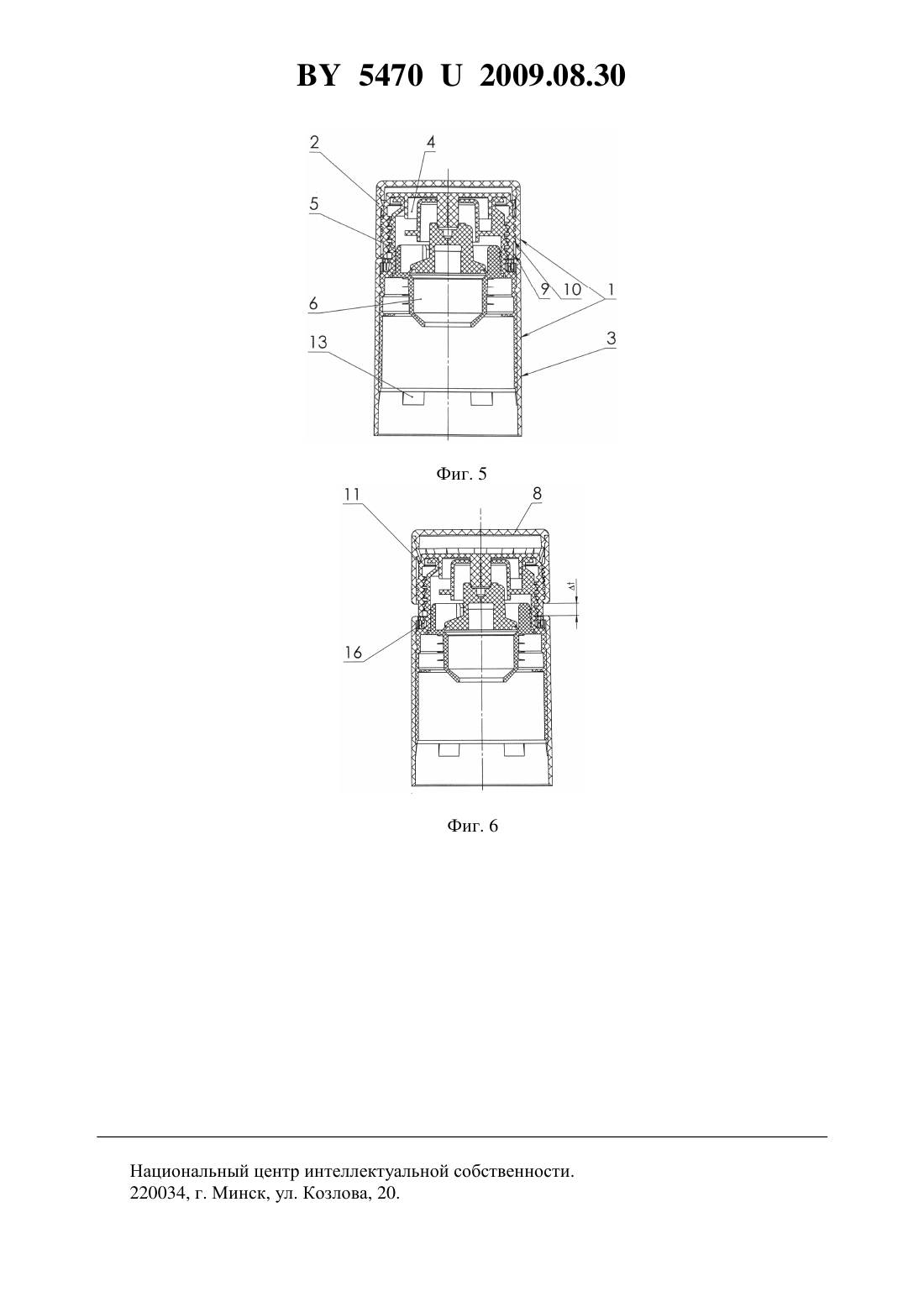

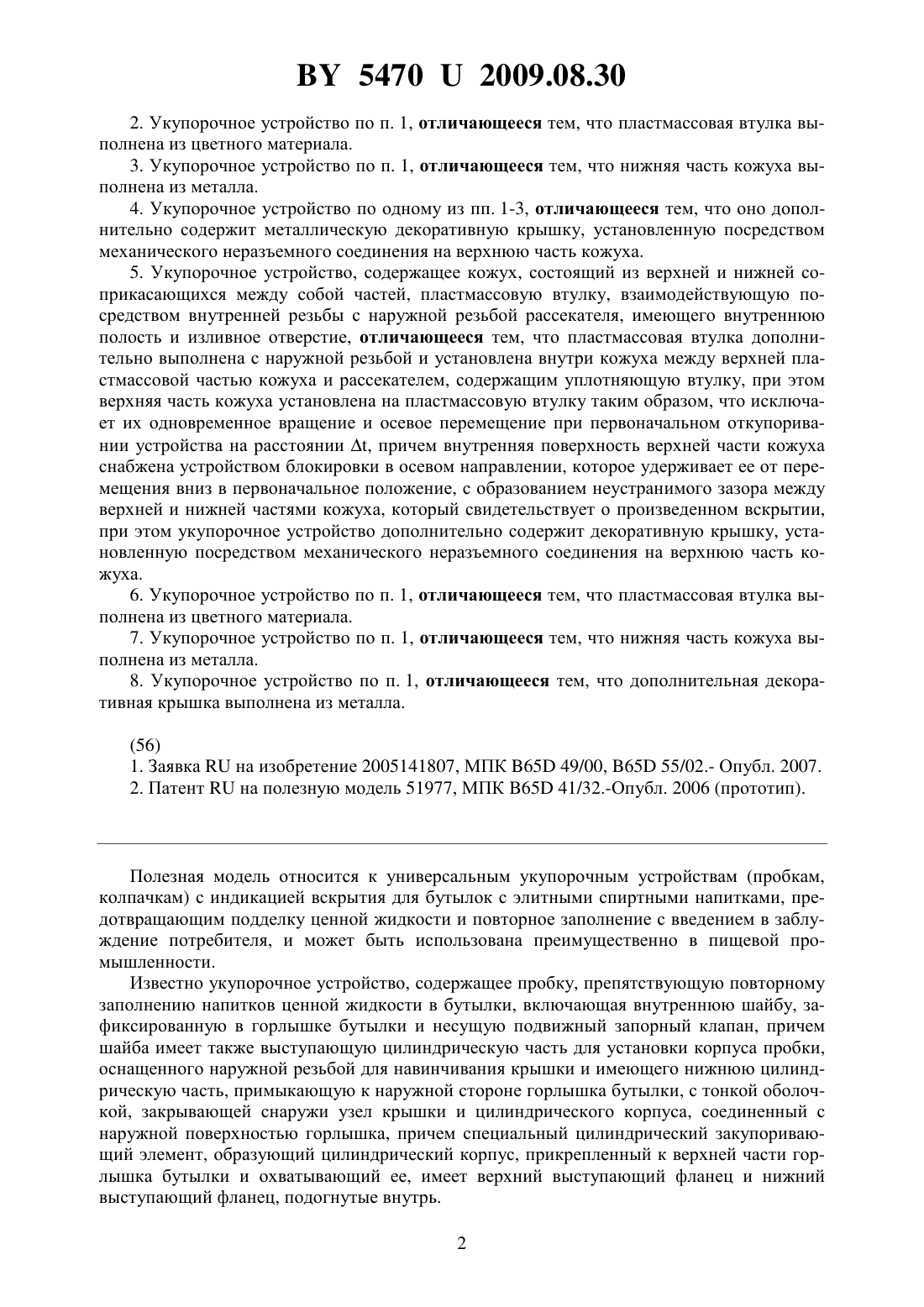

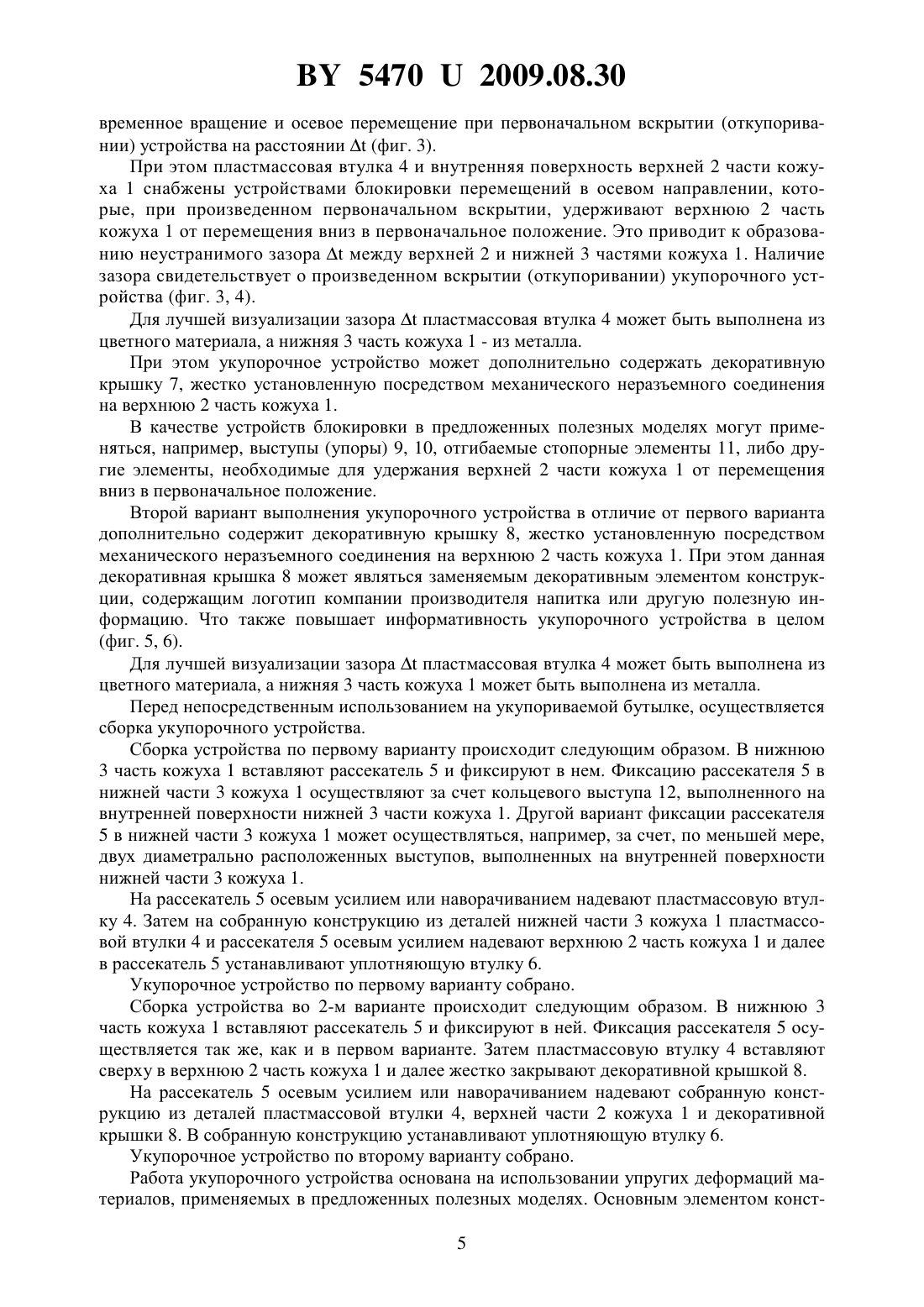

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Общество с ограниченной ответственностью Глетчер Инвест(72) Авторы Прозуменщиков Андрей Борисович Мохов Роман Вячеславович(73) Патентообладатель Общество с ограниченной ответственностью Глетчер Инвест(57) 1. Укупорочное устройство, содержащее кожух, состоящий из верхней и нижней соприкасающихся между собой частей, пластмассовую втулку, взаимодействующую посредством внутренней резьбы с наружной резьбой рассекателя, имеющего внутреннюю полость и изливное отверстие, отличающееся тем, что пластмассовая втулка дополнительно выполнена с наружной резьбой и установлена внутри кожуха между верхней пластмассовой частью кожуха и рассекателем, содержащим уплотняющую втулку, при этом верхняя часть кожуха установлена на пластмассовую втулку таким образом, что исключает их одновременное вращение и осевое перемещение при первоначальном откупоривании устройства на расстоянии , причем пластмассовая втулка и внутренняя поверхность верхней части кожуха снабжены устройствами блокировки перемещений в осевом направлении, которые удерживают верхнюю часть кожуха от перемещения вниз в первоначальное положение, с образованием неустранимого зазора между верхней и нижней частями кожуха, который свидетельствует о произведенном вскрытии. 54702009.08.30 2. Укупорочное устройство по п. 1, отличающееся тем, что пластмассовая втулка выполнена из цветного материала. 3. Укупорочное устройство по п. 1, отличающееся тем, что нижняя часть кожуха выполнена из металла. 4. Укупорочное устройство по одному из пп. 1-3, отличающееся тем, что оно дополнительно содержит металлическую декоративную крышку, установленную посредством механического неразъемного соединения на верхнюю часть кожуха. 5. Укупорочное устройство, содержащее кожух, состоящий из верхней и нижней соприкасающихся между собой частей, пластмассовую втулку, взаимодействующую посредством внутренней резьбы с наружной резьбой рассекателя, имеющего внутреннюю полость и изливное отверстие, отличающееся тем, что пластмассовая втулка дополнительно выполнена с наружной резьбой и установлена внутри кожуха между верхней пластмассовой частью кожуха и рассекателем, содержащим уплотняющую втулку, при этом верхняя часть кожуха установлена на пластмассовую втулку таким образом, что исключает их одновременное вращение и осевое перемещение при первоначальном откупоривании устройства на расстоянии , причем внутренняя поверхность верхней части кожуха снабжена устройством блокировки в осевом направлении, которое удерживает ее от перемещения вниз в первоначальное положение, с образованием неустранимого зазора между верхней и нижней частями кожуха, который свидетельствует о произведенном вскрытии,при этом укупорочное устройство дополнительно содержит декоративную крышку, установленную посредством механического неразъемного соединения на верхнюю часть кожуха. 6. Укупорочное устройство по п. 1, отличающееся тем, что пластмассовая втулка выполнена из цветного материала. 7. Укупорочное устройство по п. 1, отличающееся тем, что нижняя часть кожуха выполнена из металла. 8. Укупорочное устройство по п. 1, отличающееся тем, что дополнительная декоративная крышка выполнена из металла.(56) 1. Заявкана изобретение 2005141807, МПК 65 49/00, 65 55/02.- Опубл. 2007. 2. Патентна полезную модель 51977, МПК 65 41/32.-Опубл. 2006 (прототип). Полезная модель относится к универсальным укупорочным устройствам (пробкам,колпачкам) с индикацией вскрытия для бутылок с элитными спиртными напитками, предотвращающим подделку ценной жидкости и повторное заполнение с введением в заблуждение потребителя, и может быть использована преимущественно в пищевой промышленности. Известно укупорочное устройство, содержащее пробку, препятствующую повторному заполнению напитков ценной жидкости в бутылки, включающая внутреннюю шайбу, зафиксированную в горлышке бутылки и несущую подвижный запорный клапан, причем шайба имеет также выступающую цилиндрическую часть для установки корпуса пробки,оснащенного наружной резьбой для навинчивания крышки и имеющего нижнюю цилиндрическую часть, примыкающую к наружной стороне горлышка бутылки, с тонкой оболочкой, закрывающей снаружи узел крышки и цилиндрического корпуса, соединенный с наружной поверхностью горлышка, причем специальный цилиндрический закупоривающий элемент, образующий цилиндрический корпус, прикрепленный к верхней части горлышка бутылки и охватывающий ее, имеет верхний выступающий фланец и нижний выступающий фланец, подогнутые внутрь. 2 54702009.08.30 Основным недостатком известного устройства является то, что под воздействием наружной тонкой оболочки, выполненной с возможностью смещения по вертикали в процессе первоначального открывания пробки, указанные фланцы из-за своего упруго-поджатого состояния выходят наружу при высвобождении из-под тонкой оболочки и предотвращают повторное опускание указанной наружной тонкой оболочки. Указанные фланцы остаются на виду, информируя, что пробка бутылки предварительно открывалась 1. Однако известное укупорочное устройство не исключает возможности беспрепятственного доступа к выступающим верхнему и нижнему фланцам, по состоянию которых определяют, что производилось первоначальное вскрытие и соответственно их повторное обжатие и установку тонкой оболочки в первоначальное положение. Что снижает не только информативность устройства в целом, но и его надежность. Наиболее близким к предложенному является техническое решение, в котором предохранительная крышка для бутылки с индикацией вскрытия, включающая металлический кожух и винтовую пластмассовую втулку со средством индикации вскрытия, соединенную с кожухом путем плотной механической посадки или адгезивно, дополнительно содержит рассекатель, имеющий внутреннюю полость и разливочное отверстие,выполненный с наружной резьбой, взаимодействующей с резьбой втулки, а средство индикации вскрытия представляет собой индикаторный поясок в виде сапожка, выполненный по контуру в нижней части винтовой втулки, причем металлический кожух состоит из двух соприкасающихся частей, кромки которых завальцованы в индикаторный поясок с возможностью освобождения одной из указанных кромок при отворачивании крышки и появления видимой части пояска, сигнализируя, таким образом, о первом вскрытии. При этом индикаторный поясок имеет места ослабленной прочности, в частности перфорации 2. Основным недостатком известного решения является его конструктивная и технологическая сложность, что повышает себестоимость устройства, а также ненадежность укупорочного колпачка со средством индикации, которая не является достаточно информативной, снижает степень защиты от вскрытия и неудобна в использовании. Кроме того, в известном решении не обеспечена требуемая герметичность при укупоривании и надежность контроля вскрытия при относительно сложной процедуре сборки и установки изделия на бутылку. Задачей предложенных полезных моделей является упрощение конструкции и технологии изготовления укупорочного устройства со средством индикации вскрытия, снижение себестоимости, повышение надежности, удобства и информативности в использовании, путем обеспечения высокой степени защиты от несанкционированного вскрытия. Поставленная задача в первом варианте достигается за счет того, что в известном укупорочном устройстве, содержащем кожух, состоящий из верхней и нижней соприкасающихся между собой частей, пластмассовую втулку, взаимодействующую посредством внутренней резьбы с наружной резьбой рассекателя, имеющего внутреннюю полость и изливное отверстие, пластмассовая втулка дополнительно выполнена с наружной резьбой и установлена внутри кожуха между верхней пластмассовой частью кожуха и рассекателем, содержащим уплотняющую втулку, при этом верхняя часть кожуха установлена на пластмассовую втулку таким образом, что исключает их одновременное вращение и осевое перемещение при первоначальном откупоривании устройства на расстоянии , причем пластмассовая втулка и внутренняя поверхность верхней части кожуха снабжены устройствами блокировки перемещений в осевом направлении, которые удерживают верхнюю часть кожуха от перемещения вниз в первоначальное положение, с образованием неустранимого зазора между верхней и нижней частями кожуха, который свидетельствует о произведенном вскрытии. Пластмассовая втулка выполнена из цветного материала. Нижняя часть кожуха выполнена из металла. Укупорочное устройство дополнительно содержит металлическую 54702009.08.30 декоративную крышку, установленную посредством механического неразъемного соединения на верхнюю часть кожуха. Поставленная задача во втором варианте достигается за счет того, что в известном укупорочном устройстве, включающем кожух, состоящий из верхней и нижней соприкасающихся между собой частей, пластмассовую втулку, взаимодействующую посредством внутренней резьбы с наружной резьбой рассекателя, имеющего внутреннюю полость и изливное отверстие, пластмассовая втулка дополнительно выполнена с наружной резьбой и установлена внутри кожуха между верхней пластмассовой частью кожуха и рассекателем, содержащим уплотняющую втулку, при этом верхняя часть кожуха установлена на пластмассовую втулку таким образом, что исключает их одновременное вращение и осевое перемещение при первоначальном откупоривании устройства на расстоянии , причем внутренняя поверхность верхней части кожуха снабжена устройством блокировки в осевом направлении, которое удерживает ее от перемещения вниз в первоначальное положение, с образованием неустранимого зазора между верхней и нижней частями кожуха,который свидетельствует о произведенном вскрытии, при этом укупорочное устройство дополнительно содержит декоративную крышку, установленную посредством механического неразъемного соединения на верхнюю часть кожуха. Пластмассовая втулка выполнена из цветного материала. Нижняя часть кожуха выполнена из металла. Дополнительная декоративная крышка выполнена из металла. Такое конструктивное выполнение вышеуказанных укупорочных устройств повышает информативность о произведенном вскрытии и позволяет упростить конструкцию и технологию изготовления укупорочного устройства в целом, обеспечить выявление его несанкционированного вскрытия. Поскольку при первоначальном вскрытии верхняя часть кожуха удерживается от перемещения вниз в первоначальное положение, образуется неустранимый зазормежду верхней и нижней частями кожуха, который визуально хорошо идентифицируется и служит индикатором вскрытия укупорочного устройства. В предложенных вариантах выполнения укупорочных устройств для лучшей визуализации, пластмассовая втулка может быть выполнена из цветного материала, а нижняя часть кожуха - из металла. При этом укупорочные устройства могут дополнительно содержать металлическую декоративную крышку, жестко установленную посредством механического неразъемного соединения на верхнюю часть кожуха, которая также способствует повышению информативности устройства о первоначальном вскрытии. Предложенные полезные модели поясняются чертежами. На фиг. 1 представлен общий вид, разрез, по первому варианту фиг. 2 - общий вид, разрез, по первому варианту (с металлической декоративной крышкой) фиг. 3 - положение элементов укупорочного устройства при первичном вскрытии по первому варианту фиг. 4 - устройство блокировки перемещений в осевом направлении в виде зубчатого зацепления по первому варианту. на фиг. 5 - общий вид, разрез, по второму варианту фиг. 6 - положение элементов укупорочного устройства при первичном вскрытии по второму варианту. В первом варианте выполнения, укупорочное устройство включает кожух 1, состоящий из двух - верхней 2, выполненной в виде колпака, и нижней 3, соприкасающихся между собой частей, пластмассовую втулку 4 с внутренней и внешней резьбой, рассекатель 5, имеющий внутреннюю полость и изливное отверстие, выполненный с наружной резьбой, взаимодействующей с внутренней резьбой пластмассовой втулки 4 (см. фиг. 1, 2). Пластмассовая втулка 4 установлена внутри кожуха 1 между верхней 2 пластмассовой частью кожуха 1 и рассекателем 5, содержащим уплотняющую втулку 6. Верхняя 2 часть кожуха 1 установлена на пластмассовую втулку 4 таким образом, что исключает их одно 4 54702009.08.30 временное вращение и осевое перемещение при первоначальном вскрытии (откупоривании) устройства на расстоянии(фиг. 3). При этом пластмассовая втулка 4 и внутренняя поверхность верхней 2 части кожуха 1 снабжены устройствами блокировки перемещений в осевом направлении, которые, при произведенном первоначальном вскрытии, удерживают верхнюю 2 часть кожуха 1 от перемещения вниз в первоначальное положение. Это приводит к образованию неустранимого зазорамежду верхней 2 и нижней 3 частями кожуха 1. Наличие зазора свидетельствует о произведенном вскрытии (откупоривании) укупорочного устройства (фиг. 3, 4). Для лучшей визуализации зазорапластмассовая втулка 4 может быть выполнена из цветного материала, а нижняя 3 часть кожуха 1 - из металла. При этом укупорочное устройство может дополнительно содержать декоративную крышку 7, жестко установленную посредством механического неразъемного соединения на верхнюю 2 часть кожуха 1. В качестве устройств блокировки в предложенных полезных моделях могут применяться, например, выступы (упоры) 9, 10, отгибаемые стопорные элементы 11, либо другие элементы, необходимые для удержания верхней 2 части кожуха 1 от перемещения вниз в первоначальное положение. Второй вариант выполнения укупорочного устройства в отличие от первого варианта дополнительно содержит декоративную крышку 8, жестко установленную посредством механического неразъемного соединения на верхнюю 2 часть кожуха 1. При этом данная декоративная крышка 8 может являться заменяемым декоративным элементом конструкции, содержащим логотип компании производителя напитка или другую полезную информацию. Что также повышает информативность укупорочного устройства в целом(фиг. 5, 6). Для лучшей визуализации зазорапластмассовая втулка 4 может быть выполнена из цветного материала, а нижняя 3 часть кожуха 1 может быть выполнена из металла. Перед непосредственным использованием на укупориваемой бутылке, осуществляется сборка укупорочного устройства. Сборка устройства по первому варианту происходит следующим образом. В нижнюю 3 часть кожуха 1 вставляют рассекатель 5 и фиксируют в нем. Фиксацию рассекателя 5 в нижней части 3 кожуха 1 осуществляют за счет кольцевого выступа 12, выполненного на внутренней поверхности нижней 3 части кожуха 1. Другой вариант фиксации рассекателя 5 в нижней части 3 кожуха 1 может осуществляться, например, за счет, по меньшей мере,двух диаметрально расположенных выступов, выполненных на внутренней поверхности нижней части 3 кожуха 1. На рассекатель 5 осевым усилием или наворачиванием надевают пластмассовую втулку 4. Затем на собранную конструкцию из деталей нижней части 3 кожуха 1 пластмассовой втулки 4 и рассекателя 5 осевым усилием надевают верхнюю 2 часть кожуха 1 и далее в рассекатель 5 устанавливают уплотняющую втулку 6. Укупорочное устройство по первому варианту собрано. Сборка устройства во 2-м варианте происходит следующим образом. В нижнюю 3 часть кожуха 1 вставляют рассекатель 5 и фиксируют в ней. Фиксация рассекателя 5 осуществляется так же, как и в первом варианте. Затем пластмассовую втулку 4 вставляют сверху в верхнюю 2 часть кожуха 1 и далее жестко закрывают декоративной крышкой 8. На рассекатель 5 осевым усилием или наворачиванием надевают собранную конструкцию из деталей пластмассовой втулки 4, верхней части 2 кожуха 1 и декоративной крышки 8. В собранную конструкцию устанавливают уплотняющую втулку 6. Укупорочное устройство по второму варианту собрано. Работа укупорочного устройства основана на использовании упругих деформаций материалов, применяемых в предложенных полезных моделях. Основным элементом конст 5 54702009.08.30 рукции укупорочного устройства является пластмассовая втулка 4, которая может быть выполнена из цветного материала, для лучшей визуализации и информации о вскрытии укупорочного устройства. Первый вариант. 1. Исходное положение. Укупорочное устройство надето на подходящий венчик бутылки. Герметизацию укупорочного устройства на бутылке осуществляют за счет прилегания конической внутренней стенки пластмассовой втулки 4 к ответной поверхности рассекателя 5. Диаметрально расположенные отгибаемые стопорные элементы 11 устройства блокировки в собранном укупорочном устройстве поджаты и находятся в напряжении в кольцевом пространстве между цилиндрической стенкой внутренней поверхности верхней части 2 корпуса 1 и внутренней резьбой боковой стенки втулки 4. При этом отгибаемые стопорные элементы 11 за счет упругих деформаций материалов стремятся прижаться к наружной цилиндрической поверхности пластмассовой втулки 4. 2. Процесс первоначального вскрытия (откупоривания) тары. При отворачивании верхней 2 части кожуха 1 происходит ее осевое перемещение вверх на некоторое расстояние , примерно до 3 мм. Пластмассовая втулка 4 гарантированно остается неподвижной, например, за счет взаимодействия ее диаметрально расположенных элементов зубчатого соединения 14 с соответствующими им элементами зубчатого соединения 15, расположенными на рассекателе 5. Для удержания пластмассовой втулки 4 в неподвижном состоянии может использоваться также отрывное колечко 16. При этом еще существует возможность вернуть верхнюю 2 часть кожуха 1 в исходное положение, без разгерметизации укупорочного устройства. При дальнейшем вращении верхней 2 части кожуха 1 происходит ее перемещение вверх в осевом направлении более чем на 3 мм. Кольцевой упор 9 (выступ), выполненный на верхней части 2 кожуха 1, взаимодействует с кольцевым упором 10 (выступом), выполненным в пластмассовой втулке 4 и препятствует дальнейшему осевому перемещению верхней части 2 кожуха 1 относительно пластмассовой втулки 4. Крутящий момент передается с верхней части 2 кожуха 1 на пластмассовую втулку 4. Происходит одновременное вращение пластмассовой втулки 4 и верхней части 2 кожуха 1. В этом положении диаметрально расположенные отгибаемые элементы 11 пластмассовой втулки 4, являясь подпружиненными и находясь в напряжении, возвращаются в исходное положение и оказываются точно на уровне цилиндрической стенки по ширине диаметра внутренней поверхности верхней 2 части кожуха 1. Внутренняя поверхность верхней части 2 кожуха 1 выходит из взаимодействия с элементами 14. Устройство, таким образом, заблокировано от осевых перемещений, поэтому верхняя 2 часть кожуха 1 не может вернуться в первоначальное положение относительно пластмассовой втулки 4. В результате чего образуется неустранимый зазормежду нижней 3 и верхней 2 частями кожуха 1, который визуально хорошо идентифицируется. Это служит индикатором первоначального вскрытия укупорочного устройства. Происходит первоначальное вскрытие укупорочного устройства и разгерметизация содержимого. Вращение укупорочного устройства сопровождается характерным звуком и вибрацией, за счет перескока зубчатых элементов 14 пластмассовой втулки 4 через ответные элементы на рассекателе 5. Укупорочное средство вскрыто (откупорено). Работа устройства по 2-му варианту аналогична работе устройства по первому варианту. Таким образом, при использовании предложенных полезных моделей повышается информативность о произведенном вскрытии, снижается себестоимость за счет упрощения конструкции укупорочного устройства и его изготовления, обеспечивается надежность укупоривания и герметизации, а также удобство при его использовании. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 8
