Укупорочное устройство

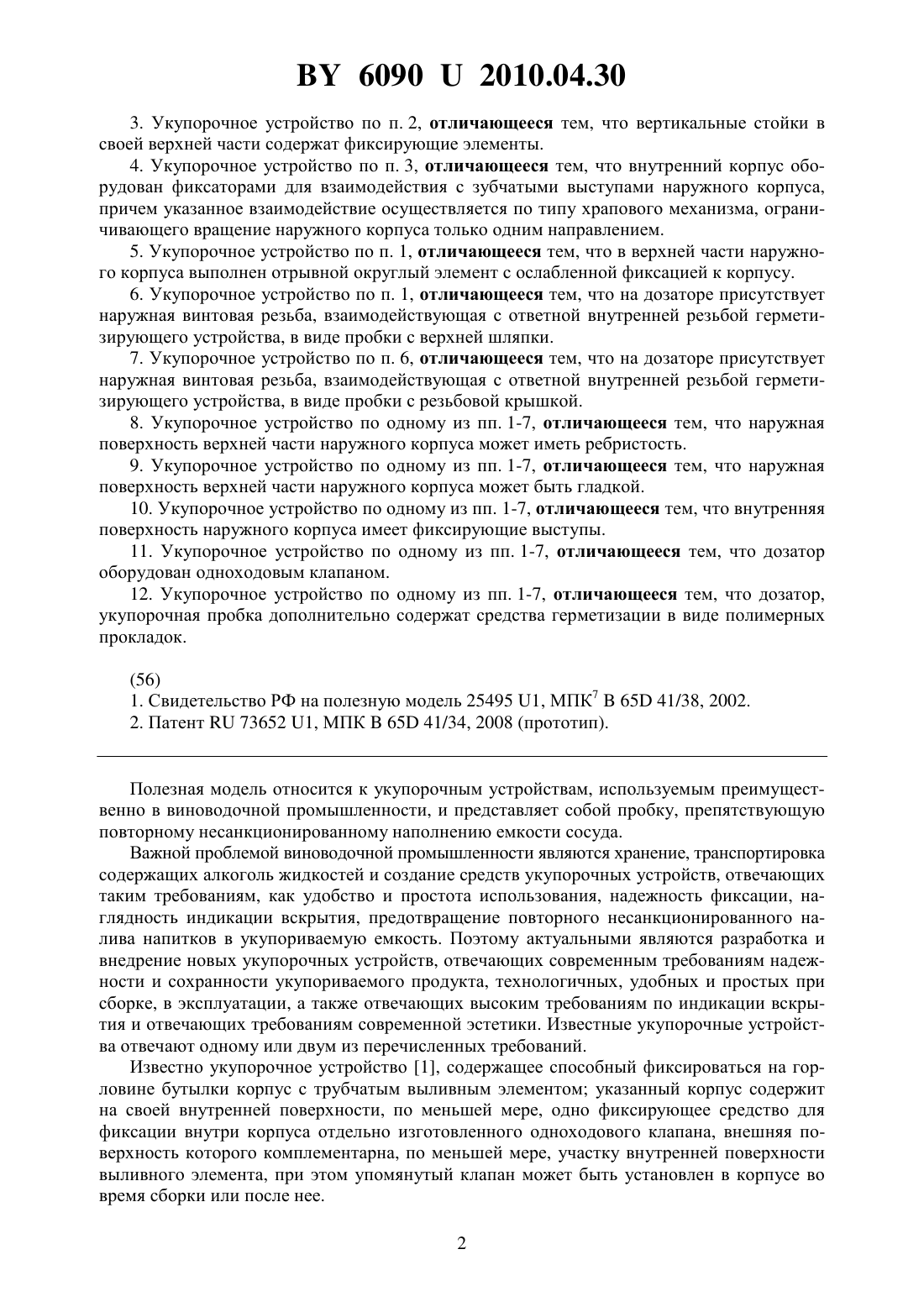

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Общество с ограниченной ответственностью Торговый Дом Альтернатива-АНА(73) Патентообладатель Общество с ограниченной ответственностью Торговый Дом Альтернатива-АНА(57) 1. Укупорочное устройство, содержащее наружный цилиндрический корпус, надетый на внутренний корпус с дозатором, отличающееся тем, что наружный цилиндрический корпус выполнен с направляющими винтовыми канавками, а дозатор имеет выступы для взаимодействия с направляющими канавками наружного корпуса, которое осуществляется таким образом, что при вращении наружного корпуса дозатор перемещается относительно наружного корпуса. 2. Укупорочное устройство по п. 1, отличающееся тем, что на внутреннем корпусе предусмотрены дополнительные фиксирующие элементы, представляющие собой вертикальные стойки с пазом. 60902010.04.30 3. Укупорочное устройство по п. 2, отличающееся тем, что вертикальные стойки в своей верхней части содержат фиксирующие элементы. 4. Укупорочное устройство по п. 3, отличающееся тем, что внутренний корпус оборудован фиксаторами для взаимодействия с зубчатыми выступами наружного корпуса,причем указанное взаимодействие осуществляется по типу храпового механизма, ограничивающего вращение наружного корпуса только одним направлением. 5. Укупорочное устройство по п. 1, отличающееся тем, что в верхней части наружного корпуса выполнен отрывной округлый элемент с ослабленной фиксацией к корпусу. 6. Укупорочное устройство по п. 1, отличающееся тем, что на дозаторе присутствует наружная винтовая резьба, взаимодействующая с ответной внутренней резьбой герметизирующего устройства, в виде пробки с верхней шляпки. 7. Укупорочное устройство по п. 6, отличающееся тем, что на дозаторе присутствует наружная винтовая резьба, взаимодействующая с ответной внутренней резьбой герметизирующего устройства, в виде пробки с резьбовой крышкой. 8. Укупорочное устройство по одному из пп. 1-7, отличающееся тем, что наружная поверхность верхней части наружного корпуса может иметь ребристость. 9. Укупорочное устройство по одному из пп. 1-7, отличающееся тем, что наружная поверхность верхней части наружного корпуса может быть гладкой. 10. Укупорочное устройство по одному из пп. 1-7, отличающееся тем, что внутренняя поверхность наружного корпуса имеет фиксирующие выступы. 11. Укупорочное устройство по одному из пп. 1-7, отличающееся тем, что дозатор оборудован одноходовым клапаном. 12. Укупорочное устройство по одному из пп. 1-7, отличающееся тем, что дозатор,укупорочная пробка дополнительно содержат средства герметизации в виде полимерных прокладок.(56) 1. Свидетельство РФ на полезную модель 25495 1, МПК 765 41/38, 2002. 2. Патент 73652 1, МПК 65 41/34, 2008 (прототип). Полезная модель относится к укупорочным устройствам, используемым преимущественно в виноводочной промышленности, и представляет собой пробку, препятствующую повторному несанкционированному наполнению емкости сосуда. Важной проблемой виноводочной промышленности являются хранение, транспортировка содержащих алкоголь жидкостей и создание средств укупорочных устройств, отвечающих таким требованиям, как удобство и простота использования, надежность фиксации, наглядность индикации вскрытия, предотвращение повторного несанкционированного налива напитков в укупориваемую емкость. Поэтому актуальными являются разработка и внедрение новых укупорочных устройств, отвечающих современным требованиям надежности и сохранности укупориваемого продукта, технологичных, удобных и простых при сборке, в эксплуатации, а также отвечающих высоким требованиям по индикации вскрытия и отвечающих требованиям современной эстетики. Известные укупорочные устройства отвечают одному или двум из перечисленных требований. Известно укупорочное устройство 1, содержащее способный фиксироваться на горловине бутылки корпус с трубчатым выливным элементом указанный корпус содержит на своей внутренней поверхности, по меньшей мере, одно фиксирующее средство для фиксации внутри корпуса отдельно изготовленного одноходового клапана, внешняя поверхность которого комплементарна, по меньшей мере, участку внутренней поверхности выливного элемента, при этом упомянутый клапан может быть установлен в корпусе во время сборки или после нее. 2 60902010.04.30 Устройством предотвращается повторное наполнение сосуда несанкционированным содержимым. Однако данное устройство не обеспечивает надежную герметичность и удобство эксплуатации, а также не обеспечивает наглядность вскрытия. Известно укупорочное устройство, используемое в пищевой промышленности и представляющее собой пробку, препятствующую повторному наполнению емкости сосуда. Устройство содержит наружный цилиндрический корпус с упорами на внутренней поверхности, надетый на посадочный, включающий сборный выдвижной дозатор, и нижний корпус, зафиксированный на горлышке сосуда посредством одноходового клапана с шариком и седлом, состоящего из подъемника и выливного элемента, крышку, имеющую на внешней цилиндрической поверхности для взаимодействия с наружной полый колпачок с наливным отверстием. При этом выливной элемент закрыт посредством запирающего элемента, имеющего кольцевое опорное плечо, соединенное гибким плечом с торцом крышки, имеющей винтовую нарезку на внутренней цилиндрической поверхности, а также выливной элемент имеет ребра, образующие улавливатель шарика в положении открыто. Нижний корпус имеет сливную трубку, внутренняя поверхность которой выполнена в виде многогранника. Нижняя часть подъемника имеет форму полого, расположенного с возможностью взаимодействия с коаксиально расположенной ему сливной трубкой. Торец нижней части полого подъемника снабжен пробкой, присоединенной к нему посредством перемычек 2. Недостатками известной конструкции являются сложность исполнения, ненадежность герметизации в виду наличия многогранной нижней трубки дозатора (уплотнение проще осуществить при кольцевидном сечении), высокая стоимость, необходимость, для обеспечения вертикального перемещения дозатора, приложения больших вращательных усилий,возможность обратного перемещения дозатора в полость цилиндрического корпуса. Техническая задача, на которую направлена заявленная полезная модель, заключается в увеличении индикаторных и герметизирующих свойств укупорочного устройства при наименьших затратах, повышении удобства эксплуатации, в особенности надежности индикации вскрытия, улучшении технологичности, упрощение сборки и удобстве эксплуатации. Поставленная задача достигается тем, что в известном укупорочном устройстве, содержащем наружный цилиндрический корпус, надетый на внутренний корпус с дозатором,наружный цилиндрический корпус выполнен с направляющими винтовыми канавками, а дозатор имеет выступы для взаимодействия с направляющими канавками наружного корпуса, которое осуществляется таким образом, что при вращении наружного корпуса на внутреннем корпусе предусмотрены дополнительные фиксирующие элементы, представляющие собой вертикальные стойки с пазом. На внутреннем корпусе предусмотрены дополнительные фиксирующие элементы представляющее собой вертикальные стойки с пазом. Вертикальные стойки в своей верхней части содержат фиксирующие элементы. Внутренний корпус оборудован фиксаторами для взаимодействия с зубчатыми выступами наружного корпуса, причем указанное взаимодействие осуществляется по типу храпового механизма, ограничивающего вращение наружного корпуса только одним направлением. В верхней части наружного корпуса выполнен отрывной округлый элемент с ослабленной фиксацией к корпусу. На дозаторе присутствует наружная винтовая резьба, взаимодействующая с ответной внутренней резьбой герметизирующего устройства, в виде пробки с верхней шляпки. На дозаторе присутствует наружная винтовая резьба, взаимодействующая с ответной внутренней резьбой герметизирующего устройства, в виде пробки с резьбовой крышкой. Наружная поверхность верхней части наружного корпуса может иметь ребристость. Наружная поверхность верхней части наружного корпуса может быть гладкой. 3 60902010.04.30 Внутренняя поверхность наружного корпуса имеет фиксирующие выступы. Дозатор оборудован одноходовым клапаном. Дозатор, укупорочная пробка дополнительно содержат средства герметизации в виде полимерных прокладок. Таким образом, для предотвращения обратного движения дозатора и невозможности его вращения, при открывании устройства, в верхней части внутреннего корпуса предусмотрены дополнительные средства фиксации, представляющие собой вертикальные стойки с пазом. Данный паз взаимодействует с выступами дозатора и служит средством, предотвращающим вращение дозатора при откупоривании устройства, а также вертикальные стойки в своей верхней части содержат фиксирующие элементы, необходимые для предотвращения обратного движения дозатора. Кроме того, когда дозатор достигает максимума при вертикальном перемещении, а выступы дозатора соприкасаются с фиксирующими элементами вертикальных стоек, винтовые направляющие канавки наружного корпуса выходят из зацепления с выступами дозатора, что дополнительно приводит к тому, что обратное движение дозатора представляется невозможным. При этом внутренний корпус, в нижней части, оборудован фиксаторами для взаимодействия с зубчатыми выступами нижней части наружного корпуса, причем указанное взаимодействие осуществляется по типу храпового механизма, т.е. ограничивает вращение наружного корпуса только одним направлением вращения. Предложенная совокупность признаков обеспечивает достижение заявленного технического результата. Полезная модель поясняется иллюстрациями. На фиг. 1 представлен общий вид укупорочного устройства в разрезе в закрытом положении фиг. 2 - общий вид укупорочного устройства в разрезе в открытом положении фиг. 3 - внутренний корпус фиг. 4 - наружный корпус. Укупорочное устройство содержит наружный цилиндрический корпус 1 с направляющими винтовыми канавками 2 в верхней части внутренней поверхности, непосредственно,надетый на внутренний корпус 3, дозатор 4, имеющий выступы 5 для взаимодействия с направляющими канавками наружного корпуса 2. На внутреннем корпусе 3 предусмотрены дополнительные фиксирующие элементы 6, представляющие собой вертикальные стойки с пазом 7, при этом вертикальные стойки 6, в своей верхней части, содержат фиксирующие элементы 8 (см. фиг. 1, 2). Нижняя часть 9 внутреннего корпуса 3 имеет фиксаторы 10 для взаимодействия с зубчатыми выступами 11 наружного корпуса 1, при этом указанное взаимодействие ограничивает вращение наружного корпуса 1 только в одну сторону, по типу храпового механизма (фиг. 3 ). В верхней части наружного корпуса 1 выполнен отрывной элемент 12. На дозаторе 4 выполнена наружная резьба 13, соответствующая резьбе 14 пробки 15. В предпочтительном варианте исполнения наружная поверхность наружного корпуса 1 в своей верхней части имеет ребристость 16, а внутренняя поверхность наружного корпуса 1 имеет фиксирующие выступы 17. Внутренняя поверхность нижней части внутреннего корпуса 3 имеет ребристые фиксирующие элементы 18, дозатор 4 оборудован одноходовым клапаном 19(не показан), при этом дозатор 4, укупорочная пробка 15 дополнительно содержат средства герметизации 20, выполненные в виде полимерных прокладок (фиг. 4). Предложенное устройство работает следующим образом. В закрытом положении дозатор 4 находится в полости наружного корпуса 1. При открывании (вращении наружного корпуса) выступы 5 дозатора 4 приходят во взаимодействие с винтовыми направляющими канавками 2 наружного корпуса 1. Это приводит к вертикальному перемещению дозатора 4 за пределы полости наружного корпуса 1, при этом отрывной элемент 12 отделяется от корпуса 1, пробка 15 становится доступной, что 4 60902010.04.30 позволяет при помощи вращательных движений удалить ее с дозатора 4. Укупорочное устройство считается открытым. Совокупность признаков заявленного устройства решает поставленную техническую задачу и способствует достижению указанного выше технического результата. В частности, за счет упрощения конструкции улучшается технологичность и упрощается сборка укупорочного устройства, а выполнение направляющих канавок на внутренней поверхности наружного кожуха, непосредственно взаимодействующих с выступами дозатора, способствует достижению необходимой индикации вскрытия при невысокой стоимости изделия. Описанная в данном примере и изображенная на графических материалах конструкция укупорочного устройства не является единственно возможной для решения вышеуказанной технической задачи и не исключает других вариантов ее изготовления, содержащих совокупность признаков, включенных в формулу полезной модели. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
