Электрод для нанесения гальванических покрытий

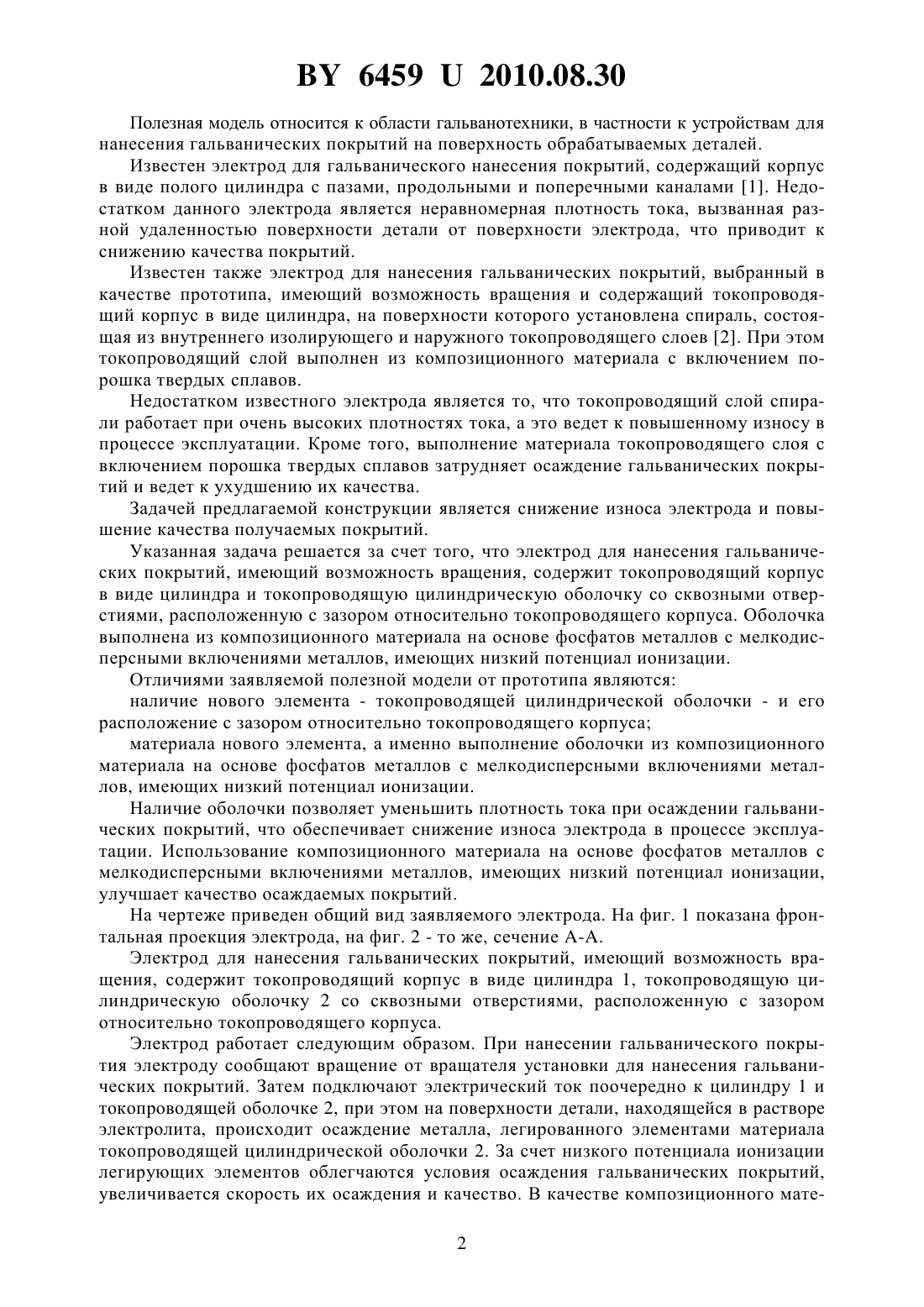

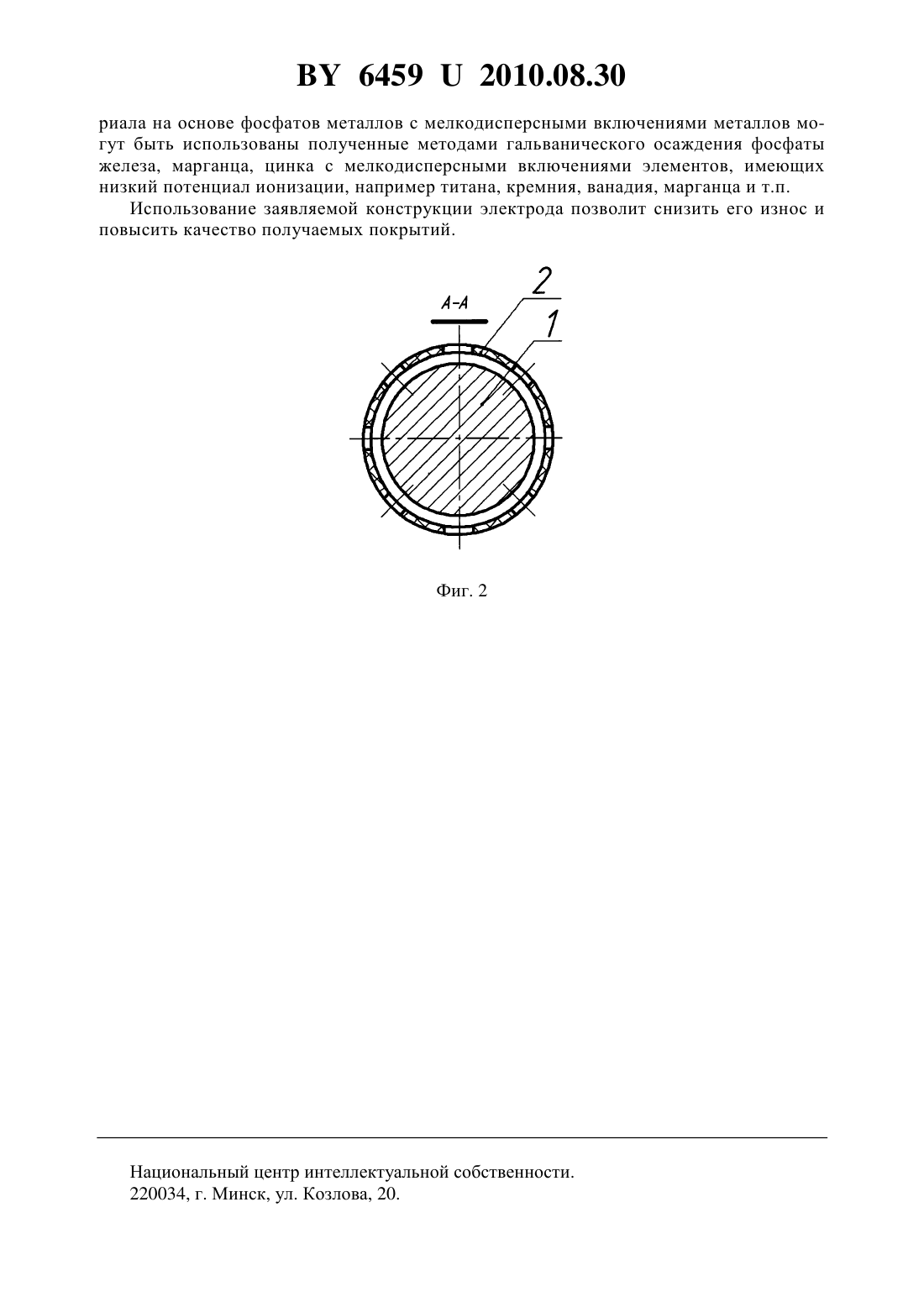

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ЭЛЕКТРОД ДЛЯ НАНЕСЕНИЯ ГАЛЬВАНИЧЕСКИХ ПОКРЫТИЙ(71) Заявитель Учреждение образования Полоцкий государственный университет(72) Автор Шумов Олег Васильевич(73) Патентообладатель Учреждение образования Полоцкий государственный университет(57) Электрод для нанесения гальванических покрытий, имеющий возможность вращения,содержащий токопроводящий корпус в виде цилиндра, отличающийся тем, что он содержит токопроводящую цилиндрическую оболочку со сквозными отверстиями, расположенную с зазором относительно токопроводящего корпуса и выполненную из композиционного материала на основе фосфатов металлов с мелкодисперсными включениями элементов, имеющих низкий потенциал ионизации. 64592010.08.30 Полезная модель относится к области гальванотехники, в частности к устройствам для нанесения гальванических покрытий на поверхность обрабатываемых деталей. Известен электрод для гальванического нанесения покрытий, содержащий корпус в виде полого цилиндра с пазами, продольными и поперечными каналами 1. Недостатком данного электрода является неравномерная плотность тока, вызванная разной удаленностью поверхности детали от поверхности электрода, что приводит к снижению качества покрытий. Известен также электрод для нанесения гальванических покрытий, выбранный в качестве прототипа, имеющий возможность вращения и содержащий токопроводящий корпус в виде цилиндра, на поверхности которого установлена спираль, состоящая из внутреннего изолирующего и наружного токопроводящего слоев 2. При этом токопроводящий слой выполнен из композиционного материала с включением порошка твердых сплавов. Недостатком известного электрода является то, что токопроводящий слой спирали работает при очень высоких плотностях тока, а это ведет к повышенному износу в процессе эксплуатации. Кроме того, выполнение материала токопроводящего слоя с включением порошка твердых сплавов затрудняет осаждение гальванических покрытий и ведет к ухудшению их качества. Задачей предлагаемой конструкции является снижение износа электрода и повышение качества получаемых покрытий. Указанная задача решается за счет того, что электрод для нанесения гальванических покрытий, имеющий возможность вращения, содержит токопроводящий корпус в виде цилиндра и токопроводящую цилиндрическую оболочку со сквозными отверстиями, расположенную с зазором относительно токопроводящего корпуса. Оболочка выполнена из композиционного материала на основе фосфатов металлов с мелкодисперсными включениями металлов, имеющих низкий потенциал ионизации. Отличиями заявляемой полезной модели от прототипа являются наличие нового элемента - токопроводящей цилиндрической оболочки - и его расположение с зазором относительно токопроводящего корпуса материала нового элемента, а именно выполнение оболочки из композиционного материала на основе фосфатов металлов с мелкодисперсными включениями металлов, имеющих низкий потенциал ионизации. Наличие оболочки позволяет уменьшить плотность тока при осаждении гальванических покрытий, что обеспечивает снижение износа электрода в процессе эксплуатации. Использование композиционного материала на основе фосфатов металлов с мелкодисперсными включениями металлов, имеющих низкий потенциал ионизации,улучшает качество осаждаемых покрытий. На чертеже приведен общий вид заявляемого электрода. На фиг. 1 показана фронтальная проекция электрода, на фиг. 2 - то же, сечение -. Электрод для нанесения гальванических покрытий, имеющий возможность вращения, содержит токопроводящий корпус в виде цилиндра 1, токопроводящую цилиндрическую оболочку 2 со сквозными отверстиями, расположенную с зазором относительно токопроводящего корпуса. Электрод работает следующим образом. При нанесении гальванического покрытия электроду сообщают вращение от вращателя установки для нанесения гальванических покрытий. Затем подключают электрический ток поочередно к цилиндру 1 и токопроводящей оболочке 2, при этом на поверхности детали, находящейся в растворе электролита, происходит осаждение металла, легированного элементами материала токопроводящей цилиндрической оболочки 2. За счет низкого потенциала ионизации легирующих элементов облегчаются условия осаждения гальванических покрытий,увеличивается скорость их осаждения и качество. В качестве композиционного мате 2 64592010.08.30 риала на основе фосфатов металлов с мелкодисперсными включениями металлов могут быть использованы полученные методами гальванического осаждения фосфаты железа, марганца, цинка с мелкодисперсными включениями элементов, имеющих низкий потенциал ионизации, например титана, кремния, ванадия, марганца и т.п. Использование заявляемой конструкции электрода позволит снизить его износ и повысить качество получаемых покрытий. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
