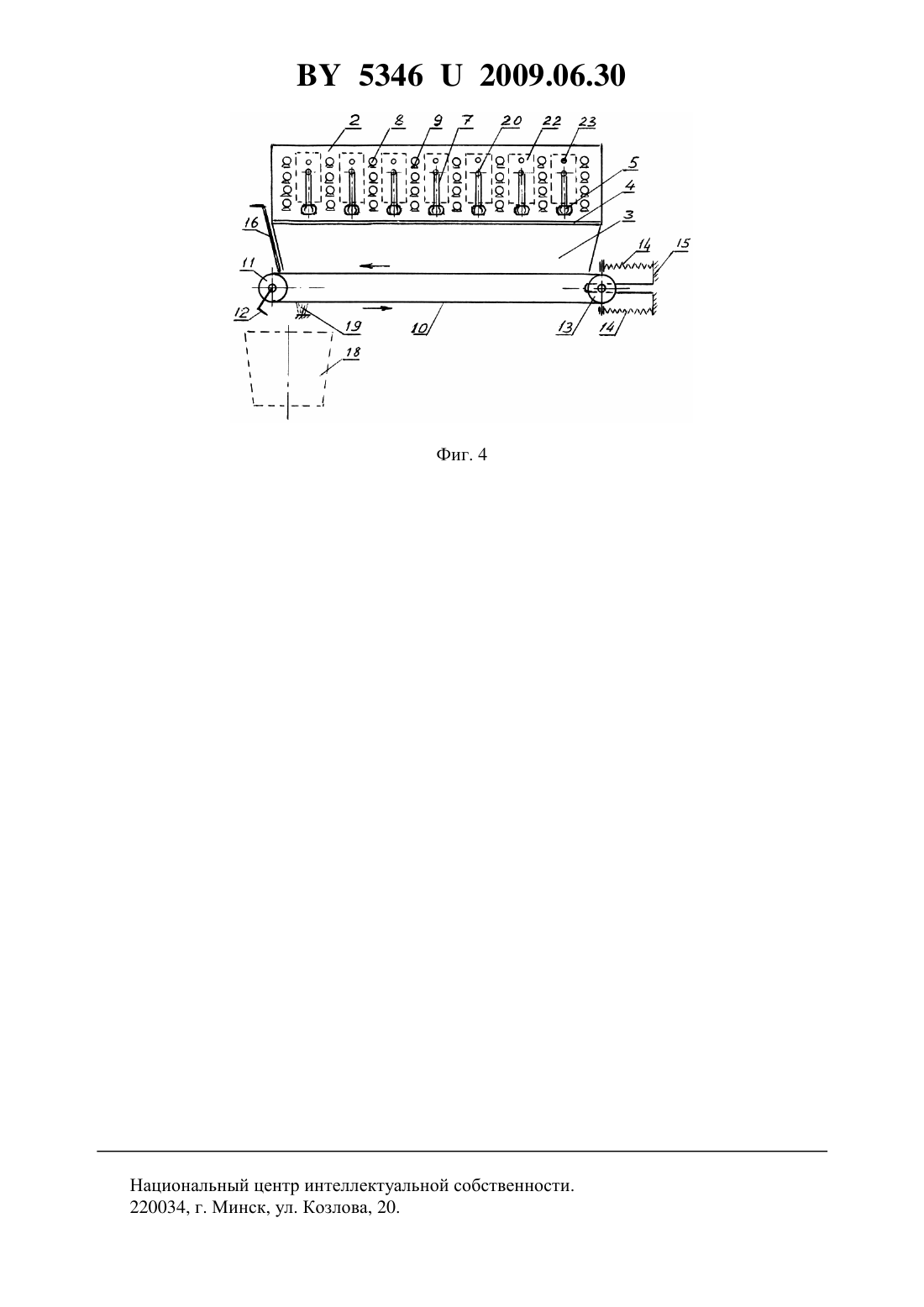

Пыльцеуловитель

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Гродненский государственный аграрный университет(72) Авторы Халько Николай Викторович Пестис Павел Витольдович Ладутько Сергей Николаевич Пестис Витольд Казимирович(73) Патентообладатель Учреждение образования Гродненский государственный аграрный университет(57) 1. Пыльцеуловитель, содержащий корпус, в котором установлена пыльцеотбирающая решетка и размещен ниже ее пыльцесборник, отличающийся тем, что в нижней части вертикально установленной пыльцеотбирающей решетки сделан ряд овальных отверстий высотойи шириной (1,41,6), где- ширина пчелы вместе с крыльями плюс(0,40,5) мм, причем на каждое из этих отверстий с наружной стороны относительно улья смонтирована пара симметричных пружинных усиков, изогнутых по радиусу 0,5 и образующих диаметрв сомкнутом состоянии, кроме того, в пыльцеотбирающей решетке сделана серия круглых отверстий, изготовленных ступенчато, с диаметромс наружной стороны и диаметром (1,51,7) со стороны улья, причем толщина кромки у меньшего отверстия равна (0,20,3), а вблизи нижних кромок этих отверстий сделаны перпендикулярно решетке с обеих сторон порожки длиной (2,53,0) и шириной, равной диаметрам отверстий, причем верхние кромки порожков закруглены. 53462009.06.30 2. Пыльцеуловитель по п. 1, отличающийся тем, что в нижней части пыльцесборника установлен ленточный транспортер, приводной барабан которого снабжен рукояткой, а опоры натяжного барабана соединены пружинами с выступающими концами корпуса пыльцесборника, в которых имеются продольные пазы для осей натяжного барабана, а над приводным барабаном в торцевой стенке корпуса сделано П-образное отверстие, ширина которого равна длине барабана, перекрываемое заслонкой. 3. Пыльцеуловитель по п. 1, отличающийся тем, что пружинные усики, прикрывающие овальные отверстия в нижней части пыльцеотбирающей решетки, изготовлены из тонкой проволоки, точка крепления которых к корпусу решетки удалена от отверстия на расстояние, достаточное для обеспечения такой их жесткости в зоне изгиба, при которой усики раздвигаются с диаметрадо расстояния (1,41,6) при усилии (0,0100,015) Н.(56) 1. Пчеловодство. Маленькая энциклопедия / Под ред. Г.Д.Билаш и др. - М. Большая Рос., 1998. - 511 с. 2. Лукоянов В.Д. Пчеловодный инвентарь, пасечное оборудование. - М. Колос, 1974. С. 118 (прототип). 3. Комаров А.А. Пособие пчеловоду-любителю. - М. Цитадель, 1998. - 557 с. 4. Справочник пчеловода / Под ред. М.Ф.Шеметкова. - Минск Урожай, 1967. - 486 с. 5. Справочное пособие по сопротивлению материалов / Под ред. М.Н.Рудицина. Минск Госиздат БССР, 1958. - 509 с. Полезная модель относится к пчеловодству и может быть использована для сбора цветочной пыльцы, приносимой пчелами в виде обножки. Известен пыльцеуловитель 1, с. 345 как приспособление для отбора обножек, которое состоит из корпуса с крышкой, пыльцеотбирающей решетки, ящика для сбора пыльцы, сетки, прикрывающей ящик сверху, а также боковых отверстий для выхода пчел. Такое же устройство имеет сконструированный в Институте пчеловодства пыльцеуловитель 2, с. 118-119, который принят нами за прототип и в котором прилетающие в улей пчелы садятся на прилетную доску, затем по сетке, прикрывающей ящик для пыльцы,проходят сквозь пыльцеотбирающую решетку и попадают в гнездо улья. Рабочим органом пыльцеуловителя является вертикальная пластмассовая решетка с тесно расположенными круглыми отверстиями диаметром 4,90,1 мм. Сетка, прикрывающая ящик сверху, имеет отверстия 3,03,8 мм 3, с. 513. Недостатком указанных устройств является то, что пыльцеотбирающая решетка с отверстиями диаметром 4,9 мм часто приводит к скучиванию пчел у летка, так как для прохода через такие отверстия пчелам требуется приложить значительное усилие, что затрудняет нормальную работу пчел. Кроме того, выходящие из улья пчелы, встречая пыльцеотбирающую решетку, из-за малого размера относительно длинных отверстий в ней не проходят, как правило, сквозь решетку, а поворачивают вправо или влево и движутся к боковым стенкам корпуса пыльцеотделителя, где в названных конструкциях имеются отверстия относительно большого диаметра, сквозь которые пчелы выходят наружу. А это удлиняет путь пчелам для выхода из улья и может дезориентировать пчел при возвращении в улей, что в итоге сказывается на уменьшении продуктивности пчелосемей. Кроме того, для извлечения пыльцы из пыльцеотделителя необходимо вынимать из него пыльцесборник в виде ящика, который может быть приклеен к корпусу прополисом,что требует определенных усилий и может побеспокоить пчел. 53462009.06.30 Заявленная полезная модель направлена на улучшение конструкции пыльцеотбирающей решетки пыльцеуловителя, а также упрощение системы выемки пыльцы из него. Сущность полезной модели заключается в следующем. Пыльцеуловитель содержит корпус, в котором установлена пыльцеотбирающая решетка и размещен ниже ее пыльцесборник, покрытый сеткой, причем в нижней части вертикально установленной пыльцеотбирающей решетки сделан ряд овальных отверстий высотойи шириной (1,51,8), где- ширина пчелы вместе с крыльями плюс(0,40,5) мм, причем на каждое из этих отверстий с наружной стороны относительно улья смонтирована пара симметричных пружинных усиков, изогнутых по радиусу 0,5 и образующих диаметрв сомкнутом состоянии, кроме того, в пыльцеотбирающей решетке сделана серия круглых отверстий, изготовленных ступенчато, с диаметромс наружной стороны и диаметром (1,51,7) со стороны улья, причем толщина кромки у меньшего отверстия равна (0,20,3), а вблизи нижних кромок этих отверстий установлены перпендикулярно с обеих сторон решетки порожки длиной (2,53,0) и шириной, равной диаметрам отверстий, причем верхние кромки порожков закруглены. В нижней части пыльцесборника установлен ленточный транспортер, приводной барабан которого снабжен рукояткой, а опоры натяжного барабана соединены пружинами с выступающими концами корпуса пыльцесборника, в которых имеются продольные пазы для осей натяжного барабана, а над приводным барабаном в торцевой стенке корпуса сделано П-образное отверстие, ширина которого равна длине барабана, перекрываемое заслонкой. Пружинные усики, прикрывающие овальные отверстия в нижней части пыльцеотбирающей решетки, изготовлены из тонкой проволоки, причем точка крепления усиков к корпусу решетки удалена от отверстия на расстояние, достаточное для обеспечения такой их жесткости в зоне изгиба, при которой усики раздвигаются с диаметрадо расстояния(1,41,6) при усилии (0,0100,015) Н. На фиг. 1 представлена схема пыльцеуловителя - поперечный разрез на фиг. 2 - поперечный разрез круглого отверстия пыльцеотбирающей решетки на фиг. 3 - схема раздвижных усиков на фиг. 4 - вид на пыльцеотделитель спереди. Пыльцеуловитель содержит корпус 1, в котором установлена пыльцеотбирающая решетка 2 и размещен ниже ее пыльцесборник 3, покрытый сеткой 4, причем в нижней части вертикально установленной пыльцеотбирающей решетки 2 сделан ряд овальных отверстий 5 высотойи шириной(1,41,6), где- ширина пчелы вместе с крыльями плюс (0,40,5) мм, причем на каждое из этих отверстий с наружной стороны относительно улья 6 смонтирована пара симметричных пружинных усиков 7, изогнутых по радиусу 0,5 и образующих диаметрв сомкнутом состоянии, а выше овальных отверстий 5 сделана серия круглых отверстий 8, изготовленных ступенчато, с диаметромс наружной стороны и диаметром(,51,7) со стороны улья 6, причем толщина кромки у меньшего отверстия(0,20,3), а вблизи нижних кромок этих отверстий установлены перпендикулярно с обеих сторон решетки порожки 9 длиной а(2,53,0) и шириной,равной диаметрам отверстий, причем верхние кромки порожков закруглены. В нижней части пыльцесборника 3 установлен ленточный транспортер 10, приводной барабан 11 которого снабжен рукояткой 12, а оси натяжного барабана 13 соединены пружинами 14 с выступающими концами 15 корпуса пыльцесборника, в которых имеются продольные пазы для осей, а над приводным барабаном 11 в торцевой стенке корпуса сделано П-образное отверстие, ширина которого равна ширине транспортера 10, перекрываемое заслонкой 16. Пружинные усики 7, прикрывающие овальные отверстия 5 в нижней части пыльцеотбирающей решетки 2, изготовлены из тонкой проволоки, точка крепления которых 20 к корпусу решетки 2 удалена от отверстия 5 на расстояние , достаточное для обеспечения такой жесткости в зоне изгиба, при которой усики раздвигаются с диаметрадо расстояния(1,41,6) при усилии Р(0,0100,015) Н. 3 53462009.06.30 Пыльцеуловитель функционирует следующим образом. Отбор обножек проводят в период массового цветения растений, с которых пчелы собирают пыльцу. Пыльцеуловитель навешивают на петли (не показаны) к передней стенке улья 6 перед нижним летком 17. Пчелы, стремясь пройти сквозь круглые 8 и овальные 5 отверстия пыльцеотбирающей решетки 2 в леток 17, теряют часть обножек, которые сквозь сетку 4 попадают в пыльцесборник 3. В конце дня пыльцесборник 3 освобождают от обножек, приподняв заслонку 16, с помощью проворачивания рукоятки 12 и перемещения верхней ветви ленточного транспортера 10. Пыльцу в виде обножек собирают в подставленное при этом ведерко 18. Для очистки транспортера 10 от прилипшей пыльцы под его нижней ветвью смонтирован щеточный чистик 19. Ширина груди среднерусской пчелы вместе с выступающими крыльями равна 4,4 мм 4, с. 13. Проведенные нами измерения подтверждают это. Нами также установлено, что ширина пчелы по обножкам составляет примерно 9,0 мм, а толщина по туловищу или высота пчелы равна 4,0 мм. Это со сложенными ногами, а при опоре пчелы на ноги ее высота доходит до 8,38,5 мм. Длина же пчелы равна 1415 мм, что не противоречит литературным данным. В этой связи принятая нами высота овальных отверстий 5, равная 4,4(0,40,5)4,84,9 мм, будет практически беспрепятственно пропускать пчел внутрь улья. Ширина же этих отверстий ограничивается пружинными усиками 7, образующими диаметр 4,84,9 мм в сомкнутом состоянии. При прохождении сквозь них пчелы усики раздвигаются на небольшое расстояние, порядка 0,20,4 мм, что не отпугивает пчел и предотвращает появление их скучивания перед пыльцеуловителем. Часть обножек при этом отрывается и падает вниз на сетку 4, а затем в пыльцесборник 3. При движении по шероховатой поверхности пчела может тянуть груз, который в 20 раз тяжелее ее 4, с. 24. Если масса пчелы равна 110 мг 4, с. 14, то ее вес будет равен примерно 0,0011 Н. Следовательно, максимальное усилие, которое развивает пчела, составит Р 0,022 Н. Для расчетов можно принять Р 0,01 Н. Пружинные усики 7 можно изготовить из медной проволоки диаметром пр 0,05 см,условный момент инерции которой равен Стрелу прогиба для изготовленной из такой проволоки консоли можно определить по формуле 5, с. 181 где- стрела прогиба, см- усилие, приложенное к концу консоли,- длина консоли,см- модуль упругости, можно принять для тянутой меди 1,23107 Н/см 2. Тогда при длине усика 7 равной 3 см и усилии Р 0,01 имеем стрелу прогиба 1,83 мм, а при 4 см получим 4,33 мм, что уже больше, чем нужно. Таким образом, длинуусиков, перекрывающих овальные отверстия пыльцеотбирающей решетки,для свободного прохождения пчел можно принять 3537 мм при диаметре медной проволоки 0,5 мм. Крепление усиков к решетке 2 в точке 20 может быть осуществлено болтами М 2,5 или М 3, длина которых немного больше толщины решетки. Усики 7 должны перемещаться относительно решетки на указанное выше расстояние свободно, что достигается установкой между усиками и решеткой в точке крепления прокладок толщиной 0,40,6 мм, изготовленных из пластмассы. Кроме овальных отверстий, в качестве запасных в пыльцеотбирающей решетке 2 сделана серия круглых отверстий 8 диаметром 4,9 мм с наружной стороны пыльцеотби 4 53462009.06.30 рающей решетки 2, причем в сторону улья отверстия ступенчато расширяются до 7,48,3 мм, толщина кромки 1,01,5 мм, а длина порожков, расположенных снизу отверстийиперпендикулярно решетке, а 1215 мм, то есть соразмерна с длиной пчелы. Верхние кромки порожков закруглены. Такая конструкция отверстий в пыльцеотбирающей решетке облегчает прохождение пчел внутрь улья при достаточно полном отборе обножек. Выход пчел из улья осуществляется частично через круглые ступенчатые отверстия, так и в большей степени через овальные раздвижные отверстия благодаря относительно невысокой жесткости пружинистых усиков. Для выхода из улья трутней предусмотрены в торцевых стенках корпуса 1 отверстия 21 диаметром 1012 мм. Открывают эти отверстия, при необходимости, удалив соответствующие пробки. Благодаря наличию своего рода штифтовых порожков 9 на входе в отверстие диаметроми на выходе из диаметра , у пчел есть возможность опоры ногами при проходе сквозь эти отверстия, что облегчает их передвижение. Сброшенная пыльца скатывается с выпуклости порожков беспрепятственно вниз. Пчелы свободно перемещаются между штифтами порожков, отыскивая более удобные для их прохождения в улей или из него отверстия. Во избежание травмирования пчел усики 7 выше овальных отверстий 5 прикрыты щитками 22, показанными на чертеже (фиг. 4) пунктиром, крепление щитков может быть осуществлено болтами М 2,5 или М 3 в точках 23. В качестве ленточного транспортера может быть использована полоска хлопчатобумажной ткани, приводной и натяжной барабаны могут быть выточены из дерева, их оси, а также рукоятка могут быть из стальной проволоки диаметром 2,53,0 мм. В качестве пружин растяжения могут быть использованы отрезки бытовой резинки. Корпус 1 пыльцеуловителя, пыльцеотбирающая решетка 2 и сетка 3 могут быть из листовой пластмассы толщиной 2,54 мм. Заслонка 16 может быть из жести или пластмассы толщиной 0,50,7 мм. Торцевые стенки пыльцесборника 3 наклонены внутрь для удобства монтажа приводного 11 и натяжного 13 барабанов транспортера 10. Выступы 24 вдоль продольных стенок пыльцесборника 3 препятствуют попаданию обножек между корпусом 1 и транспортером 10. Внедрение пыльцесборника в производство позволит повысить продуктивность пчелосемей при сборе цветочной пыльцы, уменьшить при этом травмирование пчел. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 6
