Однорамочный изолятор

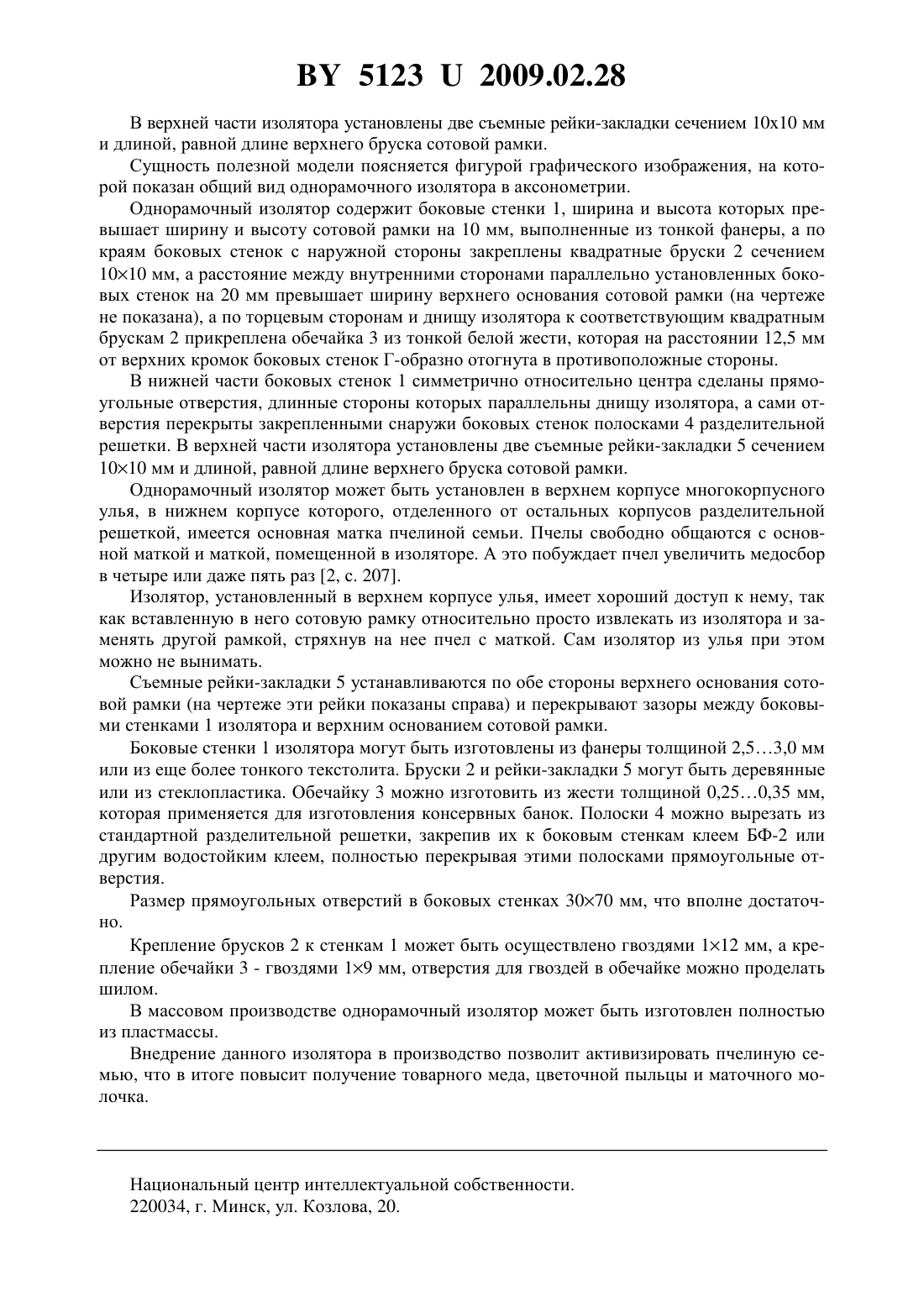

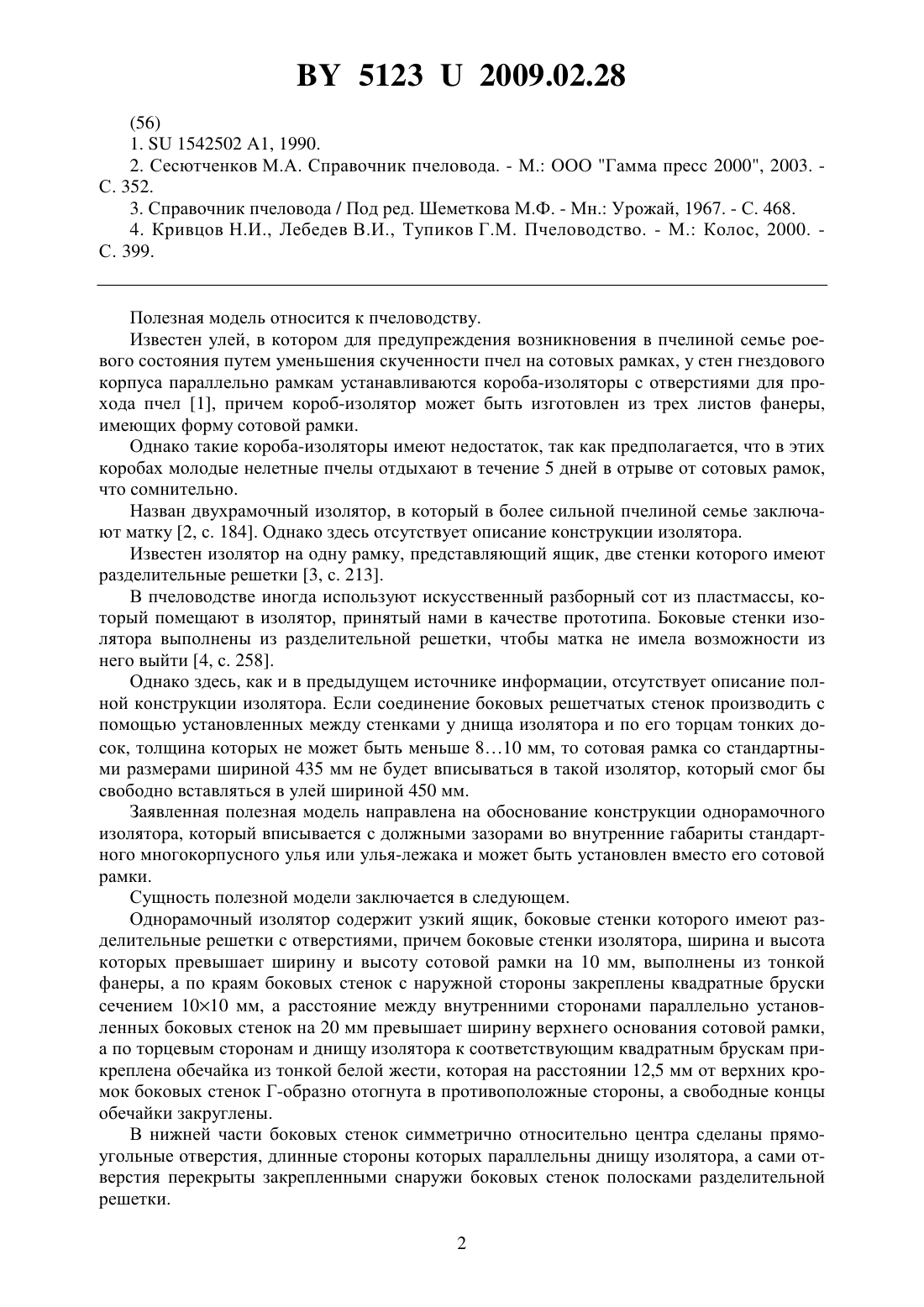

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Гродненский государственный аграрный университет(72) Авторы Халько Николай Викторович Пестис Мария Вацлавовна Ладутько Сергей Николаевич Халько Анастасия Николаевна Пестис Павел Витольдович(73) Патентообладатель Учреждение образования Гродненский государственный аграрный университет(57) 1. Однорамочный изолятор, содержащий узкий ящик, боковые стенки которого имеют разделительные решетки с отверстиями, отличающийся тем, что боковые стенки изолятора, ширина и высота которых превышает ширину и высоту сотовой рамки на 10 мм, выполнены из тонкой фанеры, а по краям боковых стенок с наружной стороны закреплены квадратные бруски сечением 1010 мм, а расстояние между внутренними сторонами параллельно установленных боковых стенок на 20 мм превышает ширину верхнего основания сотовой рамки, а по торцевым сторонам и днищу изолятора к соответствующим квадратным брускам прикреплена обечайка из тонкой белой жести, которая на расстоянии 12,5 мм от верхних кромок боковых стенок Г-образно отогнута в противоположные стороны, а свободные концы обечайки закруглены. 2. Однорамочный изолятор по п. 1, отличающийся тем, что в нижней части боковых стенок симметрично относительно центра сделаны прямоугольные отверстия, длинные стороны которых параллельны днищу изолятора, а сами отверстия перекрыты закрепленными снаружи боковых стенок полосками разделительной решетки. 3. Однорамочный изолятор по п. 1, отличающийся тем, что в верхней части изолятора установлены две съемные рейки-закладки сечением 1010 мм и длиной, равной длине верхнего бруска сотовой рамки.(56) 1.1542502 А 1, 1990. 2. Сесютченков М.А. Справочник пчеловода. - М. ООО Гамма пресс 2000, 2003. С. 352. 3. Справочник пчеловода / Под ред. Шеметкова М.Ф. - Мн. Урожай, 1967. - С. 468. 4. Кривцов Н.И., Лебедев В.И., Тупиков Г.М. Пчеловодство. - М. Колос, 2000. С. 399. Полезная модель относится к пчеловодству. Известен улей, в котором для предупреждения возникновения в пчелиной семье роевого состояния путем уменьшения скученности пчел на сотовых рамках, у стен гнездового корпуса параллельно рамкам устанавливаются короба-изоляторы с отверстиями для прохода пчел 1, причем короб-изолятор может быть изготовлен из трех листов фанеры,имеющих форму сотовой рамки. Однако такие короба-изоляторы имеют недостаток, так как предполагается, что в этих коробах молодые нелетные пчелы отдыхают в течение 5 дней в отрыве от сотовых рамок,что сомнительно. Назван двухрамочный изолятор, в который в более сильной пчелиной семье заключают матку 2, с. 184. Однако здесь отсутствует описание конструкции изолятора. Известен изолятор на одну рамку, представляющий ящик, две стенки которого имеют разделительные решетки 3, с. 213. В пчеловодстве иногда используют искусственный разборный сот из пластмассы, который помещают в изолятор, принятый нами в качестве прототипа. Боковые стенки изолятора выполнены из разделительной решетки, чтобы матка не имела возможности из него выйти 4, с. 258. Однако здесь, как и в предыдущем источнике информации, отсутствует описание полной конструкции изолятора. Если соединение боковых решетчатых стенок производить с помощью установленных между стенками у днища изолятора и по его торцам тонких досок, толщина которых не может быть меньше 810 мм, то сотовая рамка со стандартными размерами шириной 435 мм не будет вписываться в такой изолятор, который смог бы свободно вставляться в улей шириной 450 мм. Заявленная полезная модель направлена на обоснование конструкции однорамочного изолятора, который вписывается с должными зазорами во внутренние габариты стандартного многокорпусного улья или улья-лежака и может быть установлен вместо его сотовой рамки. Сущность полезной модели заключается в следующем. Однорамочный изолятор содержит узкий ящик, боковые стенки которого имеют разделительные решетки с отверстиями, причем боковые стенки изолятора, ширина и высота которых превышает ширину и высоту сотовой рамки на 10 мм, выполнены из тонкой фанеры, а по краям боковых стенок с наружной стороны закреплены квадратные бруски сечением 1010 мм, а расстояние между внутренними сторонами параллельно установленных боковых стенок на 20 мм превышает ширину верхнего основания сотовой рамки,а по торцевым сторонам и днищу изолятора к соответствующим квадратным брускам прикреплена обечайка из тонкой белой жести, которая на расстоянии 12,5 мм от верхних кромок боковых стенок Г-образно отогнута в противоположные стороны, а свободные концы обечайки закруглены. В нижней части боковых стенок симметрично относительно центра сделаны прямоугольные отверстия, длинные стороны которых параллельны днищу изолятора, а сами отверстия перекрыты закрепленными снаружи боковых стенок полосками разделительной решетки. 2 51232009.02.28 В верхней части изолятора установлены две съемные рейки-закладки сечением 1010 мм и длиной, равной длине верхнего бруска сотовой рамки. Сущность полезной модели поясняется фигурой графического изображения, на которой показан общий вид однорамочного изолятора в аксонометрии. Однорамочный изолятор содержит боковые стенки 1, ширина и высота которых превышает ширину и высоту сотовой рамки на 10 мм, выполненные из тонкой фанеры, а по краям боковых стенок с наружной стороны закреплены квадратные бруски 2 сечением 1010 мм, а расстояние между внутренними сторонами параллельно установленных боковых стенок на 20 мм превышает ширину верхнего основания сотовой рамки (на чертеже не показана), а по торцевым сторонам и днищу изолятора к соответствующим квадратным брускам 2 прикреплена обечайка 3 из тонкой белой жести, которая на расстоянии 12,5 мм от верхних кромок боковых стенок Г-образно отогнута в противоположные стороны. В нижней части боковых стенок 1 симметрично относительно центра сделаны прямоугольные отверстия, длинные стороны которых параллельны днищу изолятора, а сами отверстия перекрыты закрепленными снаружи боковых стенок полосками 4 разделительной решетки. В верхней части изолятора установлены две съемные рейки-закладки 5 сечением 1010 мм и длиной, равной длине верхнего бруска сотовой рамки. Однорамочный изолятор может быть установлен в верхнем корпусе многокорпусного улья, в нижнем корпусе которого, отделенного от остальных корпусов разделительной решеткой, имеется основная матка пчелиной семьи. Пчелы свободно общаются с основной маткой и маткой, помещенной в изоляторе. А это побуждает пчел увеличить медосбор в четыре или даже пять раз 2, с. 207. Изолятор, установленный в верхнем корпусе улья, имеет хороший доступ к нему, так как вставленную в него сотовую рамку относительно просто извлекать из изолятора и заменять другой рамкой, стряхнув на нее пчел с маткой. Сам изолятор из улья при этом можно не вынимать. Съемные рейки-закладки 5 устанавливаются по обе стороны верхнего основания сотовой рамки (на чертеже эти рейки показаны справа) и перекрывают зазоры между боковыми стенками 1 изолятора и верхним основанием сотовой рамки. Боковые стенки 1 изолятора могут быть изготовлены из фанеры толщиной 2,53,0 мм или из еще более тонкого текстолита. Бруски 2 и рейки-закладки 5 могут быть деревянные или из стеклопластика. Обечайку 3 можно изготовить из жести толщиной 0,250,35 мм,которая применяется для изготовления консервных банок. Полоски 4 можно вырезать из стандартной разделительной решетки, закрепив их к боковым стенкам клеем БФ-2 или другим водостойким клеем, полностью перекрывая этими полосками прямоугольные отверстия. Размер прямоугольных отверстий в боковых стенках 3070 мм, что вполне достаточно. Крепление брусков 2 к стенкам 1 может быть осуществлено гвоздями 112 мм, а крепление обечайки 3 - гвоздями 19 мм, отверстия для гвоздей в обечайке можно проделать шилом. В массовом производстве однорамочный изолятор может быть изготовлен полностью из пластмассы. Внедрение данного изолятора в производство позволит активизировать пчелиную семью, что в итоге повысит получение товарного меда, цветочной пыльцы и маточного молочка. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
