Диафрагма

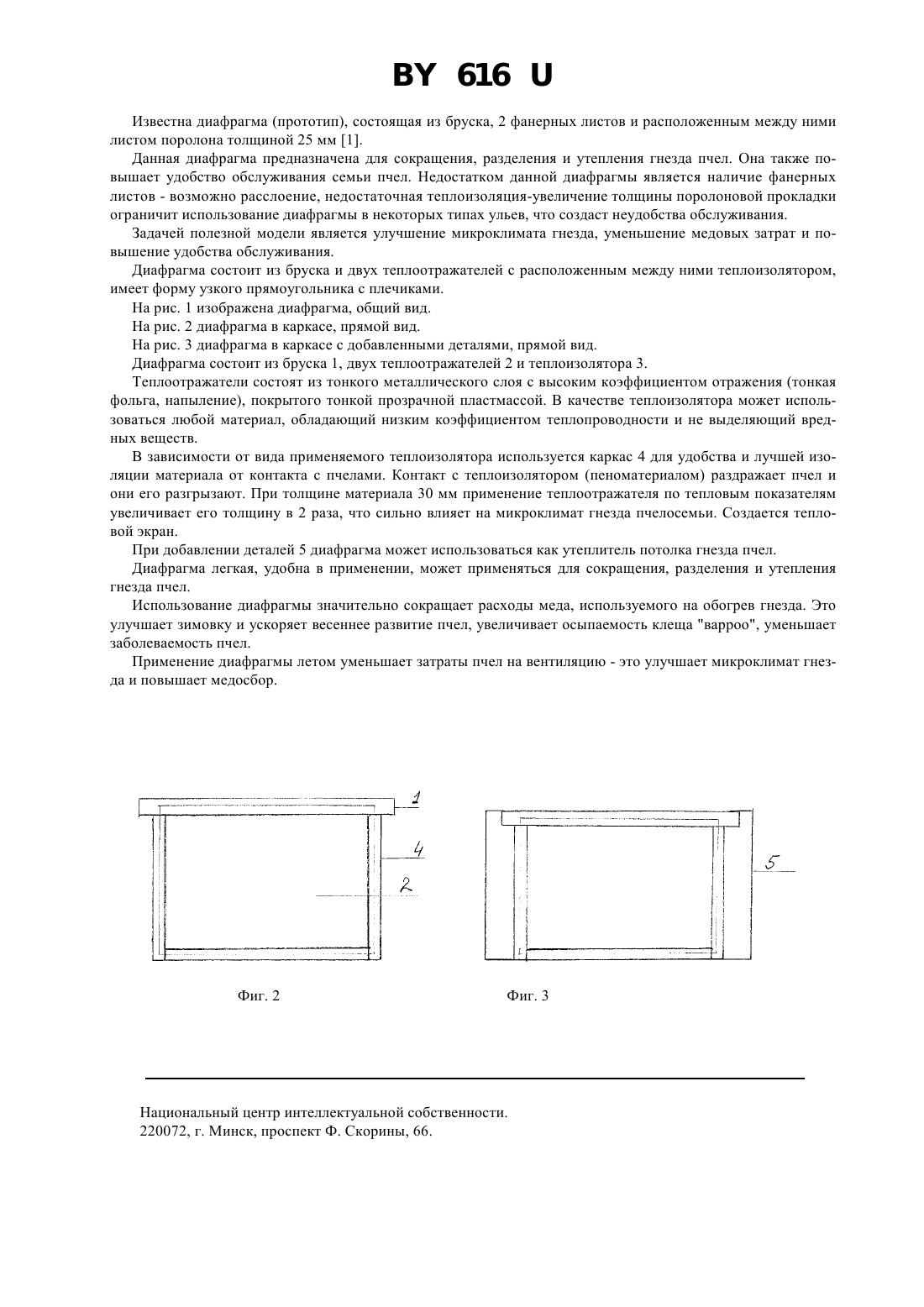

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(57) Диафрагма улья пчел, включающая теплоизолятор и отличающаяся тем, что теплоизолятор расположен между теплоотражателями, состоящими из тонкого слоя металла с высоким коэффициентом отражения, покрытого тонким прозрачным слоем пластмассы диафрагма имеет вид узкого прямоугольника с плечиками. Фиг. 1 Полезная модель относится к пчеловодству, в частности к устройствам деталей улья, и может найти применение для улучшения микроклимата в ульях пчел. 616 Известна диафрагма (прототип), состоящая из бруска, 2 фанерных листов и расположенным между ними листом поролона толщиной 25 мм 1. Данная диафрагма предназначена для сокращения, разделения и утепления гнезда пчел. Она также повышает удобство обслуживания семьи пчел. Недостатком данной диафрагмы является наличие фанерных листов - возможно расслоение, недостаточная теплоизоляция-увеличение толщины поролоновой прокладки ограничит использование диафрагмы в некоторых типах ульев, что создаст неудобства обслуживания. Задачей полезной модели является улучшение микроклимата гнезда, уменьшение медовых затрат и повышение удобства обслуживания. Диафрагма состоит из бруска и двух теплоотражателей с расположенным между ними теплоизолятором,имеет форму узкого прямоугольника с плечиками. На рис. 1 изображена диафрагма, общий вид. На рис. 2 диафрагма в каркасе, прямой вид. На рис. 3 диафрагма в каркасе с добавленными деталями, прямой вид. Диафрагма состоит из бруска 1, двух теплоотражателей 2 и теплоизолятора 3. Теплоотражатели состоят из тонкого металлического слоя с высоким коэффициентом отражения (тонкая фольга, напыление), покрытого тонкой прозрачной пластмассой. В качестве теплоизолятора может использоваться любой материал, обладающий низким коэффициентом теплопроводности и не выделяющий вредных веществ. В зависимости от вида применяемого теплоизолятора используется каркас 4 для удобства и лучшей изоляции материала от контакта с пчелами. Контакт с теплоизолятором (пеноматериалом) раздражает пчел и они его разгрызают. При толщине материала 30 мм применение теплоотражателя по тепловым показателям увеличивает его толщину в 2 раза, что сильно влияет на микроклимат гнезда пчелосемьи. Создается тепловой экран. При добавлении деталей 5 диафрагма может использоваться как утеплитель потолка гнезда пчел. Диафрагма легкая, удобна в применении, может применяться для сокращения, разделения и утепления гнезда пчел. Использование диафрагмы значительно сокращает расходы меда, используемого на обогрев гнезда. Это улучшает зимовку и ускоряет весеннее развитие пчел, увеличивает осыпаемость клеща варроо, уменьшает заболеваемость пчел. Применение диафрагмы летом уменьшает затраты пчел на вентиляцию - это улучшает микроклимат гнезда и повышает медосбор. Национальный центр интеллектуальной собственности. 220072, г. Минск, проспект Ф. Скорины, 66.
