Нагревательная проходная печь

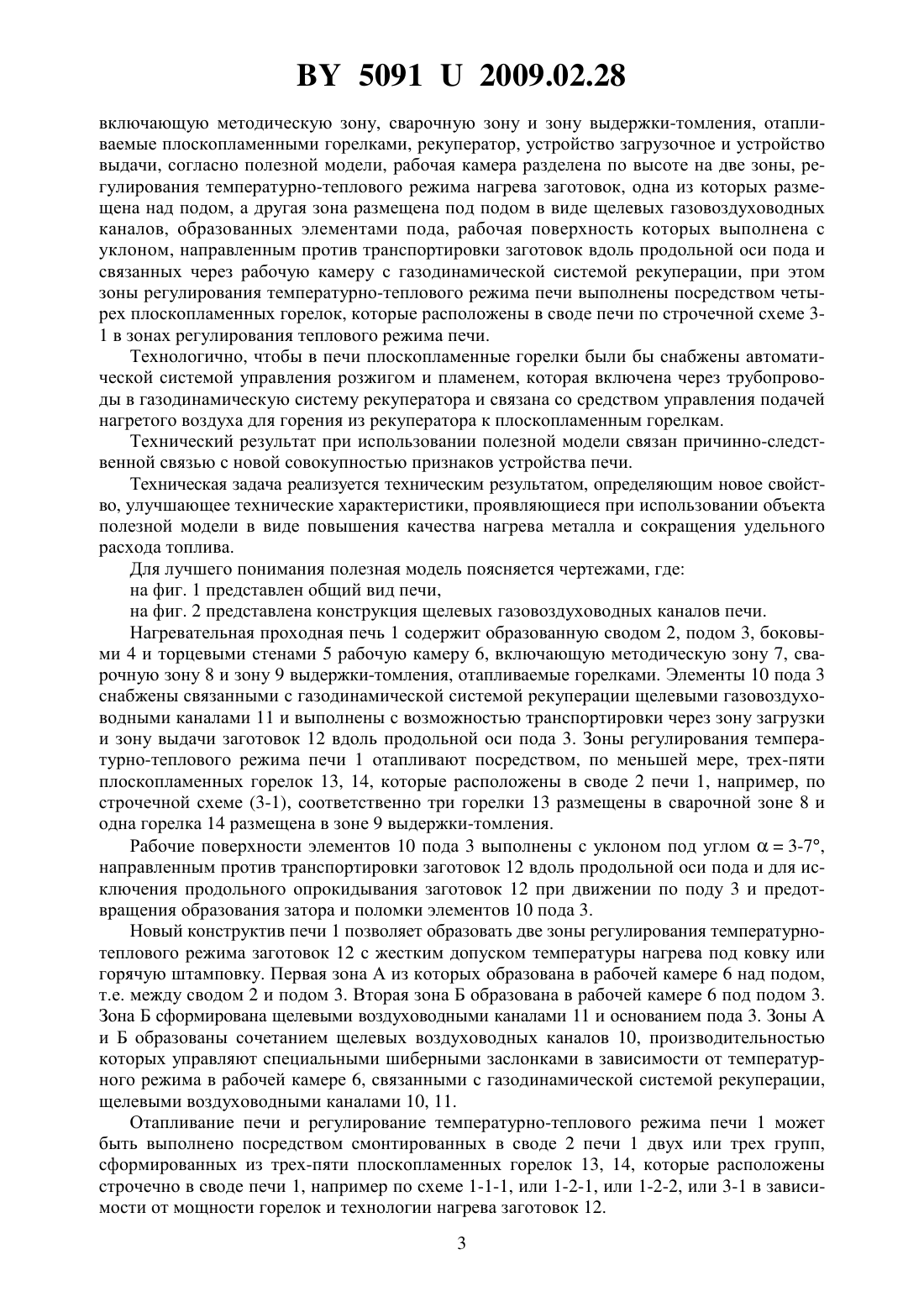

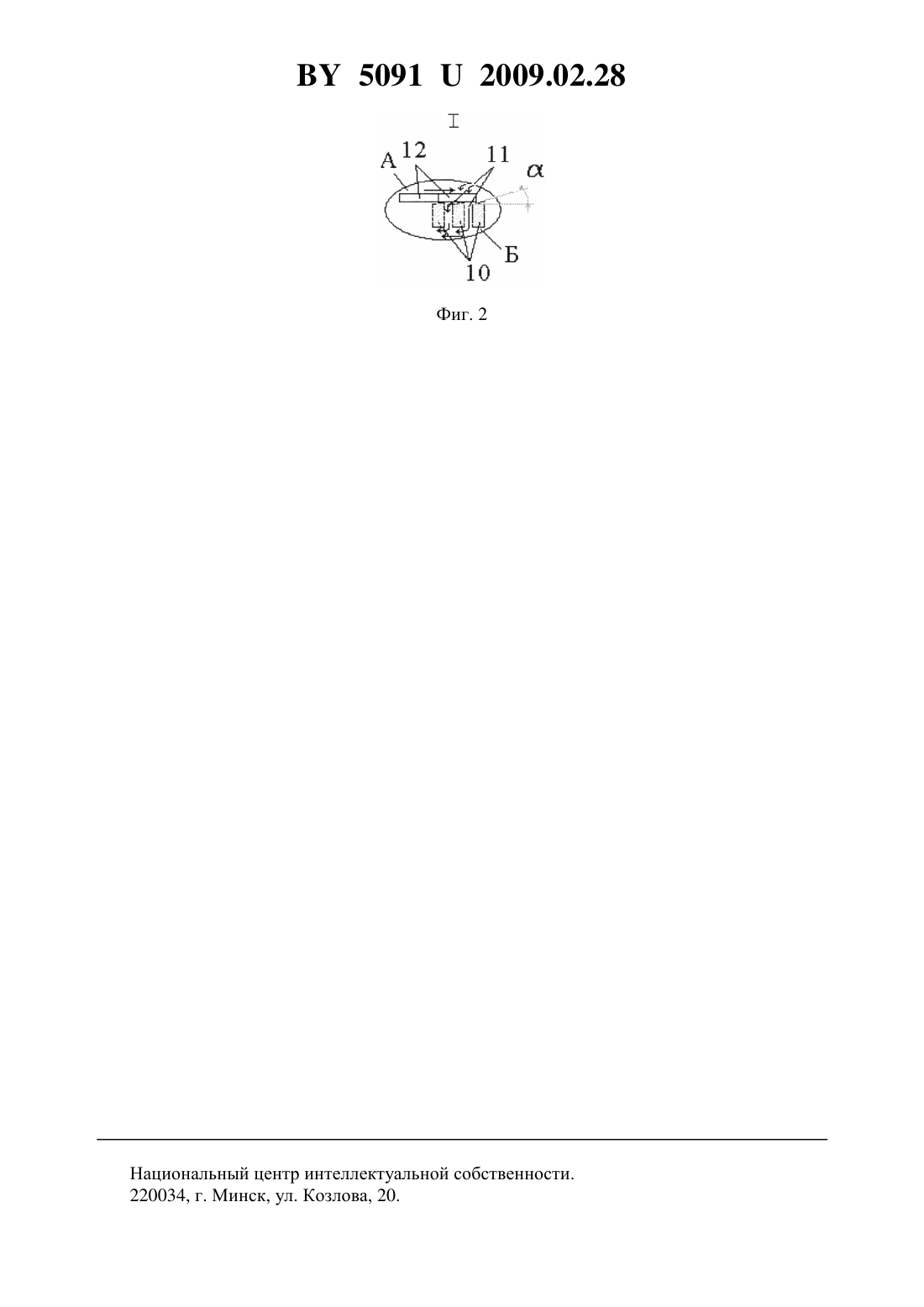

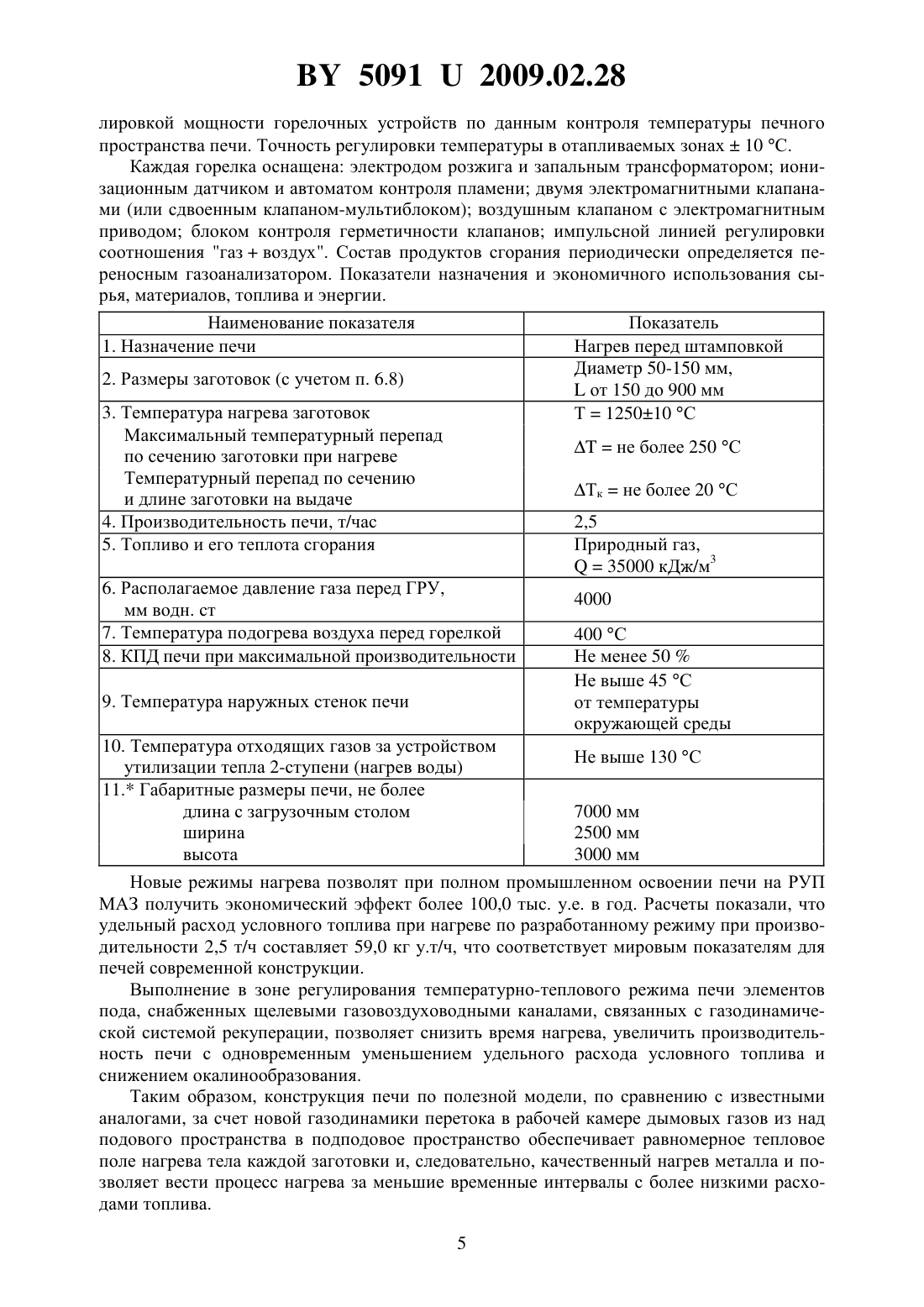

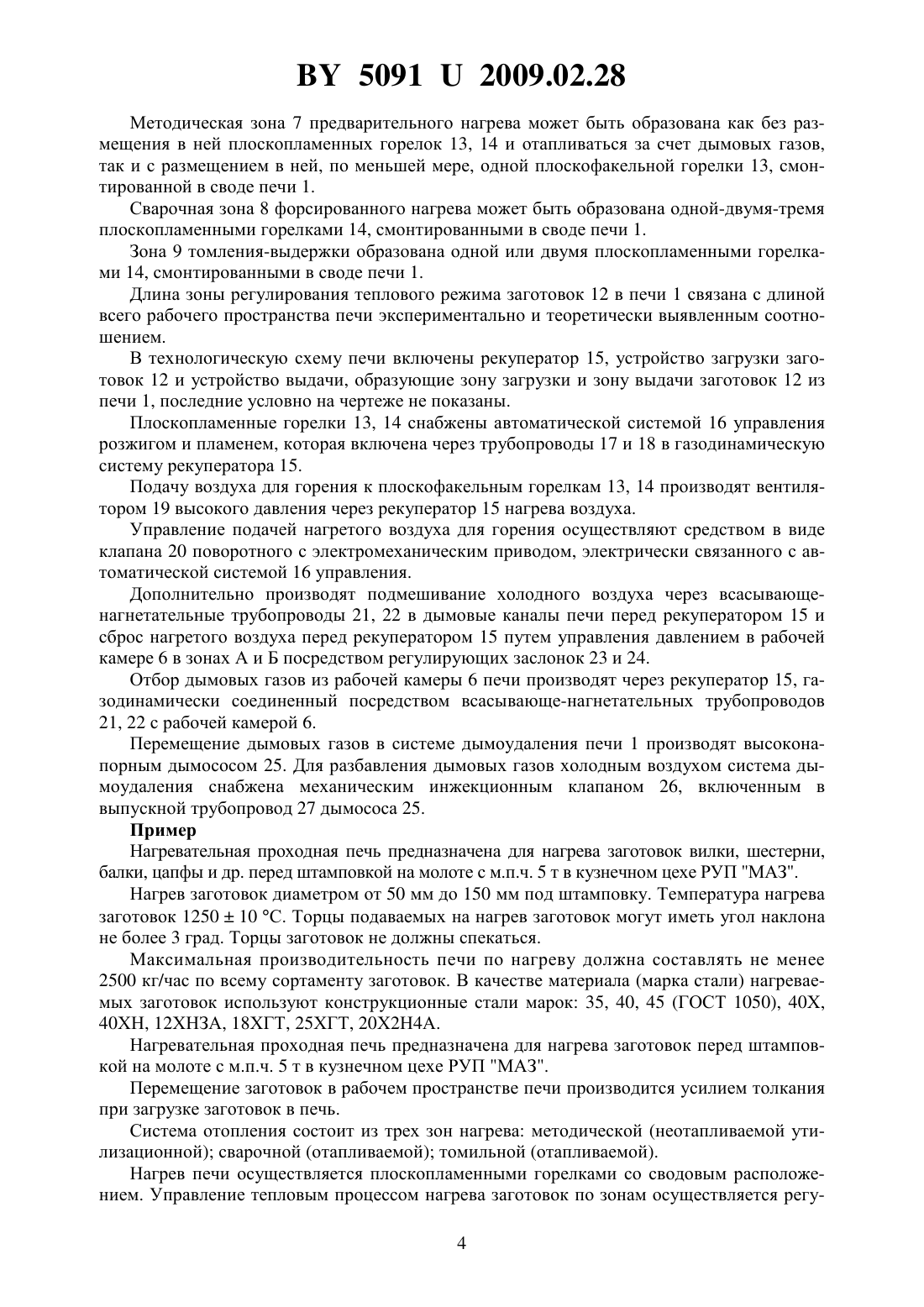

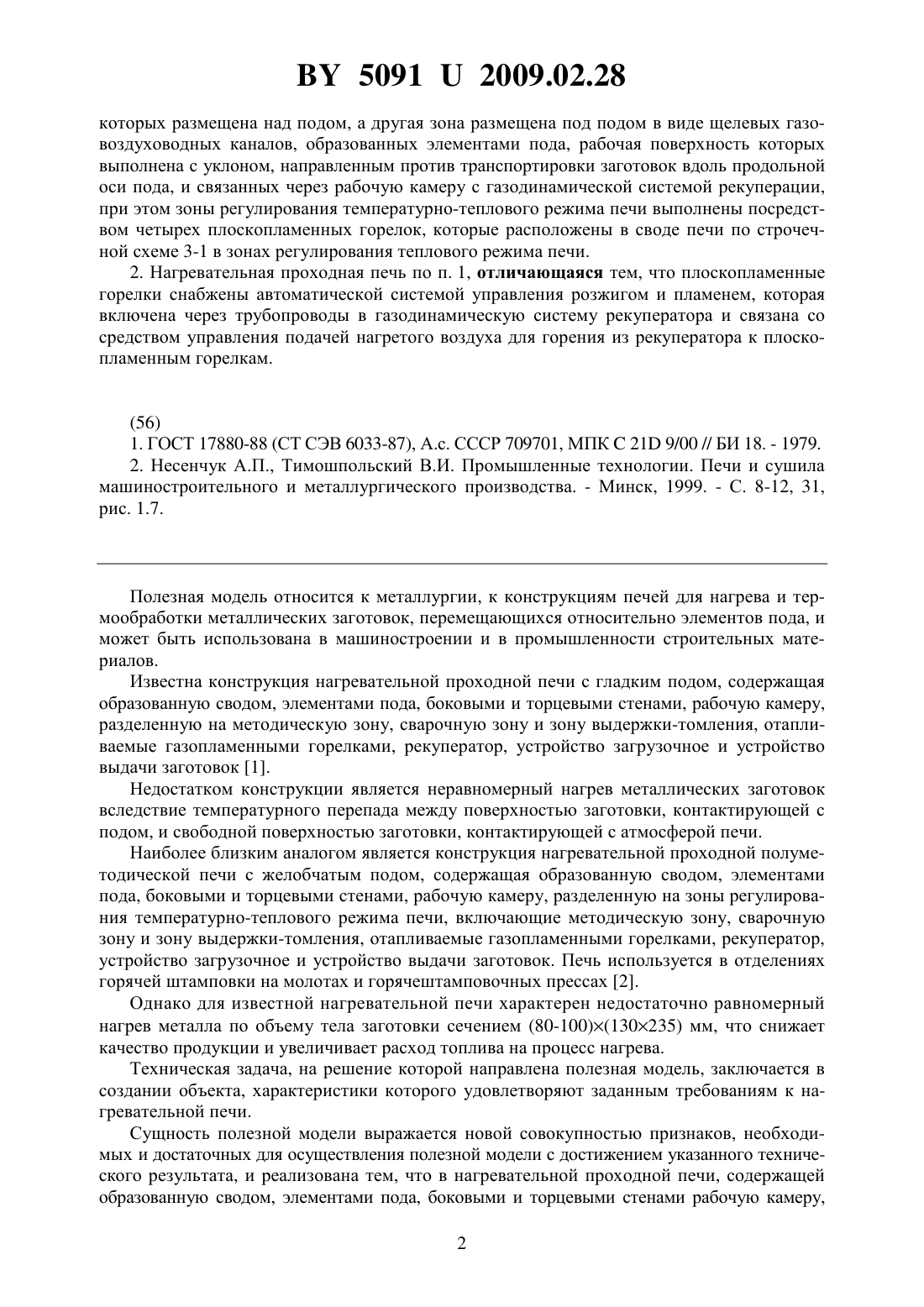

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявители Научно-исследовательское и проектное республиканское унитарное предприятие БелТЭИ Белорусский национальный технический университет(72) Авторы Герман Михаил Леонидович Тимошпольский Владимир ИсааковичРакомсин Александр ПетровичГребе Александр КонстантиновичМостовой Геннадий ВасильевичТрусова Ирина АлександровнаМандель Николай ЛьвовичКабишов Сергей МихайловичМенделев Дмитрий ВладимировичХлебцевич Всеволод АлексеевичДзивенко Анатолий Иосифович(73) Патентообладатели Научно-исследовательское и проектное республиканское унитарное предприятие БелТЭИ Белорусский национальный технический университет(57) 1. Нагревательная проходная печь, содержащая образованную сводом, элементами пода, боковыми и торцевыми стенами рабочую камеру, разделенную на зоны регулирования температурно-теплового режима печи, включающие методическую зону, сварочную зону и зону выдержки-томления, отапливаемые газопламенными горелками, рекуператор, устройство загрузочное и устройство выдачи, отличающаяся тем, что рабочая камера разделена по высоте на две зоны регулирования температурно-теплового режима заготовок, одна из 50912009.02.28 которых размещена над подом, а другая зона размещена под подом в виде щелевых газовоздуховодных каналов, образованных элементами пода, рабочая поверхность которых выполнена с уклоном, направленным против транспортировки заготовок вдоль продольной оси пода, и связанных через рабочую камеру с газодинамической системой рекуперации,при этом зоны регулирования температурно-теплового режима печи выполнены посредством четырех плоскопламенных горелок, которые расположены в своде печи по строчечной схеме 3-1 в зонах регулирования теплового режима печи. 2. Нагревательная проходная печь по п. 1, отличающаяся тем, что плоскопламенные горелки снабжены автоматической системой управления розжигом и пламенем, которая включена через трубопроводы в газодинамическую систему рекуператора и связана со средством управления подачей нагретого воздуха для горения из рекуператора к плоскопламенным горелкам. Полезная модель относится к металлургии, к конструкциям печей для нагрева и термообработки металлических заготовок, перемещающихся относительно элементов пода, и может быть использована в машиностроении и в промышленности строительных материалов. Известна конструкция нагревательной проходной печи с гладким подом, содержащая образованную сводом, элементами пода, боковыми и торцевыми стенами, рабочую камеру,разделенную на методическую зону, сварочную зону и зону выдержки-томления, отапливаемые газопламенными горелками, рекуператор, устройство загрузочное и устройство выдачи заготовок 1. Недостатком конструкции является неравномерный нагрев металлических заготовок вследствие температурного перепада между поверхностью заготовки, контактирующей с подом, и свободной поверхностью заготовки, контактирующей с атмосферой печи. Наиболее близким аналогом является конструкция нагревательной проходной полуметодической печи с желобчатым подом, содержащая образованную сводом, элементами пода, боковыми и торцевыми стенами, рабочую камеру, разделенную на зоны регулирования температурно-теплового режима печи, включающие методическую зону, сварочную зону и зону выдержки-томления, отапливаемые газопламенными горелками, рекуператор,устройство загрузочное и устройство выдачи заготовок. Печь используется в отделениях горячей штамповки на молотах и горячештамповочных прессах 2. Однако для известной нагревательной печи характерен недостаточно равномерный нагрев металла по объему тела заготовки сечением (80-100)(130235) мм, что снижает качество продукции и увеличивает расход топлива на процесс нагрева. Техническая задача, на решение которой направлена полезная модель, заключается в создании объекта, характеристики которого удовлетворяют заданным требованиям к нагревательной печи. Сущность полезной модели выражается новой совокупностью признаков, необходимых и достаточных для осуществления полезной модели с достижением указанного технического результата, и реализована тем, что в нагревательной проходной печи, содержащей образованную сводом, элементами пода, боковыми и торцевыми стенами рабочую камеру,2 50912009.02.28 включающую методическую зону, сварочную зону и зону выдержки-томления, отапливаемые плоскопламенными горелками, рекуператор, устройство загрузочное и устройство выдачи, согласно полезной модели, рабочая камера разделена по высоте на две зоны, регулирования температурно-теплового режима нагрева заготовок, одна из которых размещена над подом, а другая зона размещена под подом в виде щелевых газовоздуховодных каналов, образованных элементами пода, рабочая поверхность которых выполнена с уклоном, направленным против транспортировки заготовок вдоль продольной оси пода и связанных через рабочую камеру с газодинамической системой рекуперации, при этом зоны регулирования температурно-теплового режима печи выполнены посредством четырех плоскопламенных горелок, которые расположены в своде печи по строчечной схеме 31 в зонах регулирования теплового режима печи. Технологично, чтобы в печи плоскопламенные горелки были бы снабжены автоматической системой управления розжигом и пламенем, которая включена через трубопроводы в газодинамическую систему рекуператора и связана со средством управления подачей нагретого воздуха для горения из рекуператора к плоскопламенным горелкам. Технический результат при использовании полезной модели связан причинно-следственной связью с новой совокупностью признаков устройства печи. Техническая задача реализуется техническим результатом, определяющим новое свойство, улучшающее технические характеристики, проявляющиеся при использовании объекта полезной модели в виде повышения качества нагрева металла и сокращения удельного расхода топлива. Для лучшего понимания полезная модель поясняется чертежами, где на фиг. 1 представлен общий вид печи,на фиг. 2 представлена конструкция щелевых газовоздуховодных каналов печи. Нагревательная проходная печь 1 содержит образованную сводом 2, подом 3, боковыми 4 и торцевыми стенами 5 рабочую камеру 6, включающую методическую зону 7, сварочную зону 8 и зону 9 выдержки-томления, отапливаемые горелками. Элементы 10 пода 3 снабжены связанными с газодинамической системой рекуперации щелевыми газовоздуховодными каналами 11 и выполнены с возможностью транспортировки через зону загрузки и зону выдачи заготовок 12 вдоль продольной оси пода 3. Зоны регулирования температурно-теплового режима печи 1 отапливают посредством, по меньшей мере, трех-пяти плоскопламенных горелок 13, 14, которые расположены в своде 2 печи 1, например, по строчечной схеме (3-1), соответственно три горелки 13 размещены в сварочной зоне 8 и одна горелка 14 размещена в зоне 9 выдержки-томления. Рабочие поверхности элементов 10 пода 3 выполнены с уклоном под углом 3-7,направленным против транспортировки заготовок 12 вдоль продольной оси пода и для исключения продольного опрокидывания заготовок 12 при движении по поду 3 и предотвращения образования затора и поломки элементов 10 пода 3. Новый конструктив печи 1 позволяет образовать две зоны регулирования температурнотеплового режима заготовок 12 с жестким допуском температуры нагрева под ковку или горячую штамповку. Первая зона А из которых образована в рабочей камере 6 над подом,т.е. между сводом 2 и подом 3. Вторая зона Б образована в рабочей камере 6 под подом 3. Зона Б сформирована щелевыми воздуховодными каналами 11 и основанием пода 3. Зоны А и Б образованы сочетанием щелевых воздуховодных каналов 10, производительностью которых управляют специальными шиберными заслонками в зависимости от температурного режима в рабочей камере 6, связанными с газодинамической системой рекуперации,щелевыми воздуховодными каналами 10, 11. Отапливание печи и регулирование температурно-теплового режима печи 1 может быть выполнено посредством смонтированных в своде 2 печи 1 двух или трех групп,сформированных из трех-пяти плоскопламенных горелок 13, 14, которые расположены строчечно в своде печи 1, например по схеме 1-1-1, или 1-2-1, или 1-2-2, или 3-1 в зависимости от мощности горелок и технологии нагрева заготовок 12. 3 50912009.02.28 Методическая зона 7 предварительного нагрева может быть образована как без размещения в ней плоскопламенных горелок 13, 14 и отапливаться за счет дымовых газов,так и с размещением в ней, по меньшей мере, одной плоскофакельной горелки 13, смонтированной в своде печи 1. Сварочная зона 8 форсированного нагрева может быть образована одной-двумя-тремя плоскопламенными горелками 14, смонтированными в своде печи 1. Зона 9 томления-выдержки образована одной или двумя плоскопламенными горелками 14, смонтированными в своде печи 1. Длина зоны регулирования теплового режима заготовок 12 в печи 1 связана с длиной всего рабочего пространства печи экспериментально и теоретически выявленным соотношением. В технологическую схему печи включены рекуператор 15, устройство загрузки заготовок 12 и устройство выдачи, образующие зону загрузки и зону выдачи заготовок 12 из печи 1, последние условно на чертеже не показаны. Плоскопламенные горелки 13, 14 снабжены автоматической системой 16 управления розжигом и пламенем, которая включена через трубопроводы 17 и 18 в газодинамическую систему рекуператора 15. Подачу воздуха для горения к плоскофакельным горелкам 13, 14 производят вентилятором 19 высокого давления через рекуператор 15 нагрева воздуха. Управление подачей нагретого воздуха для горения осуществляют средством в виде клапана 20 поворотного с электромеханическим приводом, электрически связанного с автоматической системой 16 управления. Дополнительно производят подмешивание холодного воздуха через всасывающенагнетательные трубопроводы 21, 22 в дымовые каналы печи перед рекуператором 15 и сброс нагретого воздуха перед рекуператором 15 путем управления давлением в рабочей камере 6 в зонах А и Б посредством регулирующих заслонок 23 и 24. Отбор дымовых газов из рабочей камеры 6 печи производят через рекуператор 15, газодинамически соединенный посредством всасывающе-нагнетательных трубопроводов 21, 22 с рабочей камерой 6. Перемещение дымовых газов в системе дымоудаления печи 1 производят высоконапорным дымососом 25. Для разбавления дымовых газов холодным воздухом система дымоудаления снабжена механическим инжекционным клапаном 26, включенным в выпускной трубопровод 27 дымососа 25. Пример Нагревательная проходная печь предназначена для нагрева заготовок вилки, шестерни,балки, цапфы и др. перед штамповкой на молоте с м.п.ч. 5 т в кузнечном цехе РУП МАЗ. Нагрев заготовок диаметром от 50 мм до 150 мм под штамповку. Температура нагрева заготовок 125010 С. Торцы подаваемых на нагрев заготовок могут иметь угол наклона не более 3 град. Торцы заготовок не должны спекаться. Максимальная производительность печи по нагреву должна составлять не менее 2500 кг/час по всему сортаменту заготовок. В качестве материала (марка стали) нагреваемых заготовок используют конструкционные стали марок 35, 40, 45 (ГОСТ 1050), 40 Х,40 ХН, 12 ХНЗА, 18 ХГТ, 25 ХГТ, 20 Х 2 Н 4 А. Нагревательная проходная печь предназначена для нагрева заготовок перед штамповкой на молоте с м.п.ч. 5 т в кузнечном цехе РУП МАЗ. Перемещение заготовок в рабочем пространстве печи производится усилием толкания при загрузке заготовок в печь. Система отопления состоит из трех зон нагрева методической (неотапливаемой утилизационной) сварочной (отапливаемой) томильной (отапливаемой). Нагрев печи осуществляется плоскопламенными горелками со сводовым расположением. Управление тепловым процессом нагрева заготовок по зонам осуществляется регу 4 50912009.02.28 лировкой мощности горелочных устройств по данным контроля температуры печного пространства печи. Точность регулировки температуры в отапливаемых зонах 10 С. Каждая горелка оснащена электродом розжига и запальным трансформатором ионизационным датчиком и автоматом контроля пламени двумя электромагнитными клапанами (или сдвоенным клапаном-мультиблоком) воздушным клапаном с электромагнитным приводом блоком контроля герметичности клапанов импульсной линией регулировки соотношения газвоздух. Состав продуктов сгорания периодически определяется переносным газоанализатором. Показатели назначения и экономичного использования сырья, материалов, топлива и энергии. Наименование показателя Показатель 1. Назначение печи Нагрев перед штамповкой Диаметр 50-150 мм,2. Размеры заготовок (с учетом п. 6.8)от 150 до 900 мм 3. Температура нагрева заготовок Т 125010 С Максимальный температурный перепадне более 250 С по сечению заготовки при нагреве Температурный перепад по сечению Ткне более 20 С и длине заготовки на выдаче 4. Производительность печи, т/час 2,5 5. Топливо и его теплота сгорания Природный газ,35000 кДж/м 3 6. Располагаемое давление газа перед ГРУ,4000 мм водн. ст 7. Температура подогрева воздуха перед горелкой 400 С 8. КПД печи при максимальной производительности Не менее 50 Не выше 45 С 9. Температура наружных стенок печи от температуры окружающей среды 10. Температура отходящих газов за устройством Не выше 130 С утилизации тепла 2-ступени (нагрев воды) 11. Габаритные размеры печи, не более длина с загрузочным столом 7000 мм ширина 2500 мм высота 3000 мм Новые режимы нагрева позволят при полном промышленном освоении печи на РУП МАЗ получить экономический эффект более 100,0 тыс. у.е. в год. Расчеты показали, что удельный расход условного топлива при нагреве по разработанному режиму при производительности 2,5 т/ч составляет 59,0 кг у.т/ч, что соответствует мировым показателям для печей современной конструкции. Выполнение в зоне регулирования температурно-теплового режима печи элементов пода, снабженных щелевыми газовоздуховодными каналами, связанных с газодинамической системой рекуперации, позволяет снизить время нагрева, увеличить производительность печи с одновременным уменьшением удельного расхода условного топлива и снижением окалинообразования. Таким образом, конструкция печи по полезной модели, по сравнению с известными аналогами, за счет новой газодинамики перетока в рабочей камере дымовых газов из над подового пространства в подподовое пространство обеспечивает равномерное тепловое поле нагрева тела каждой заготовки и, следовательно, качественный нагрев металла и позволяет вести процесс нагрева за меньшие временные интервалы с более низкими расходами топлива. 5 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 6
