Съемный дверной порог и дверная коробка, содержащая съемный дверной порог

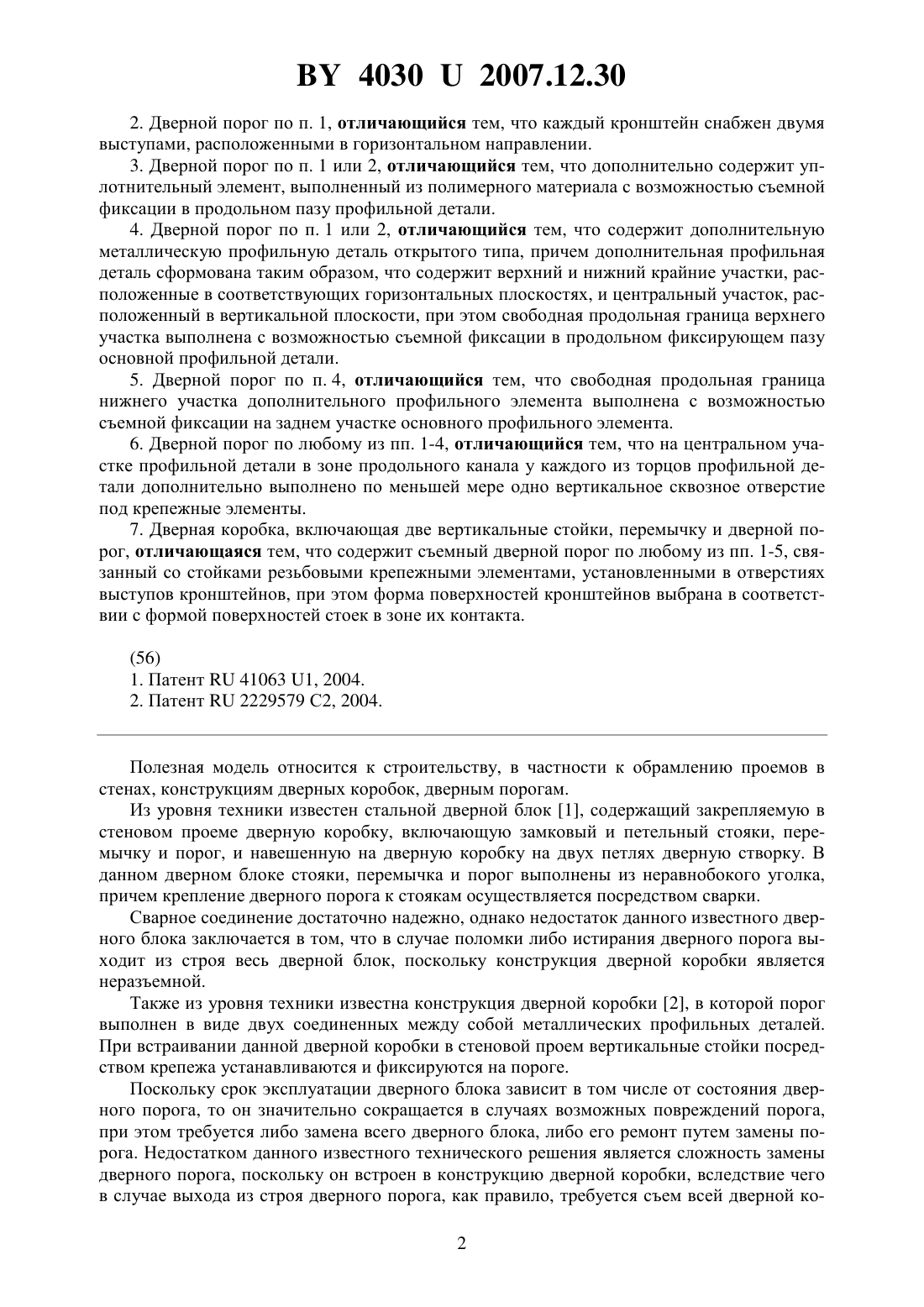

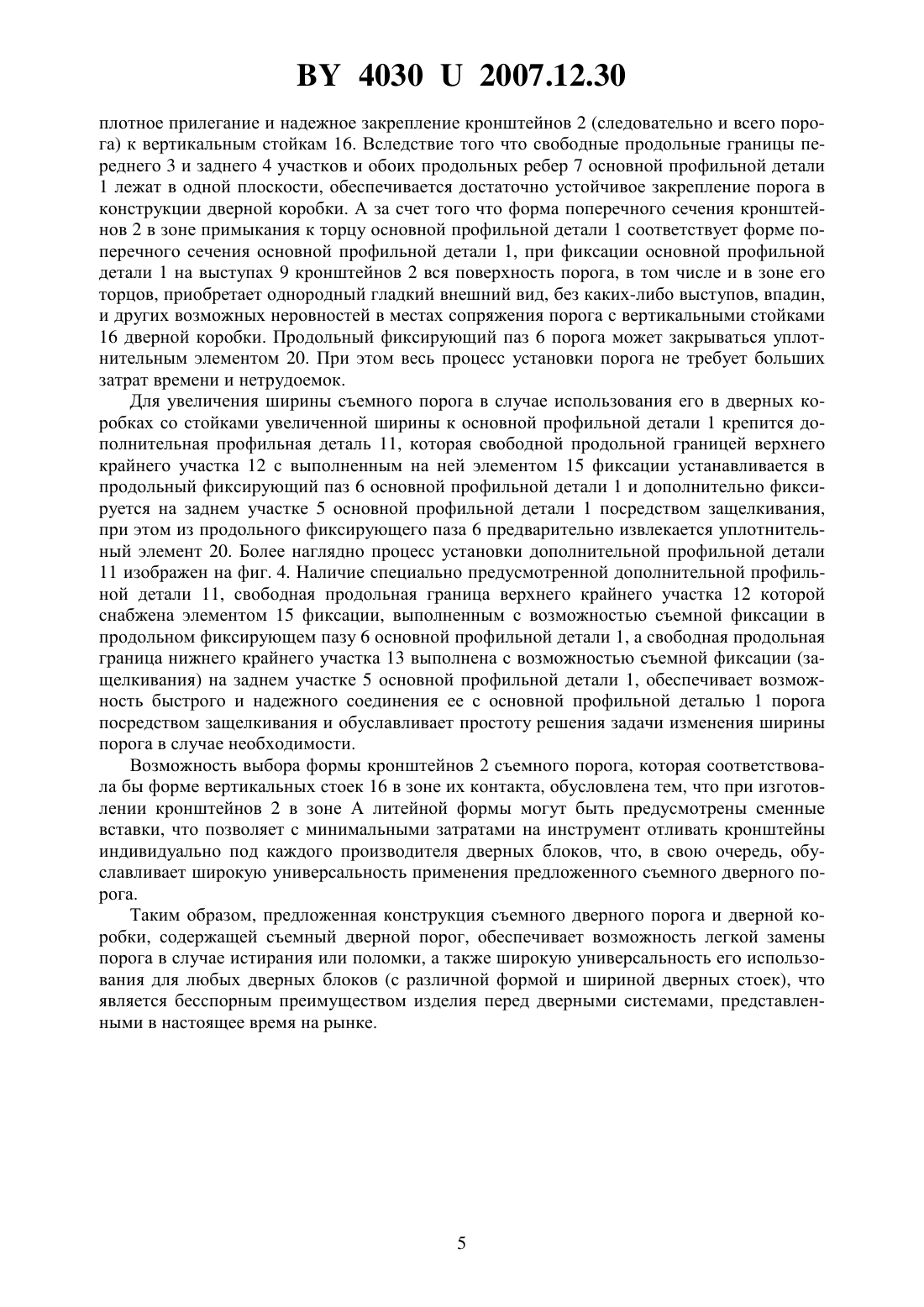

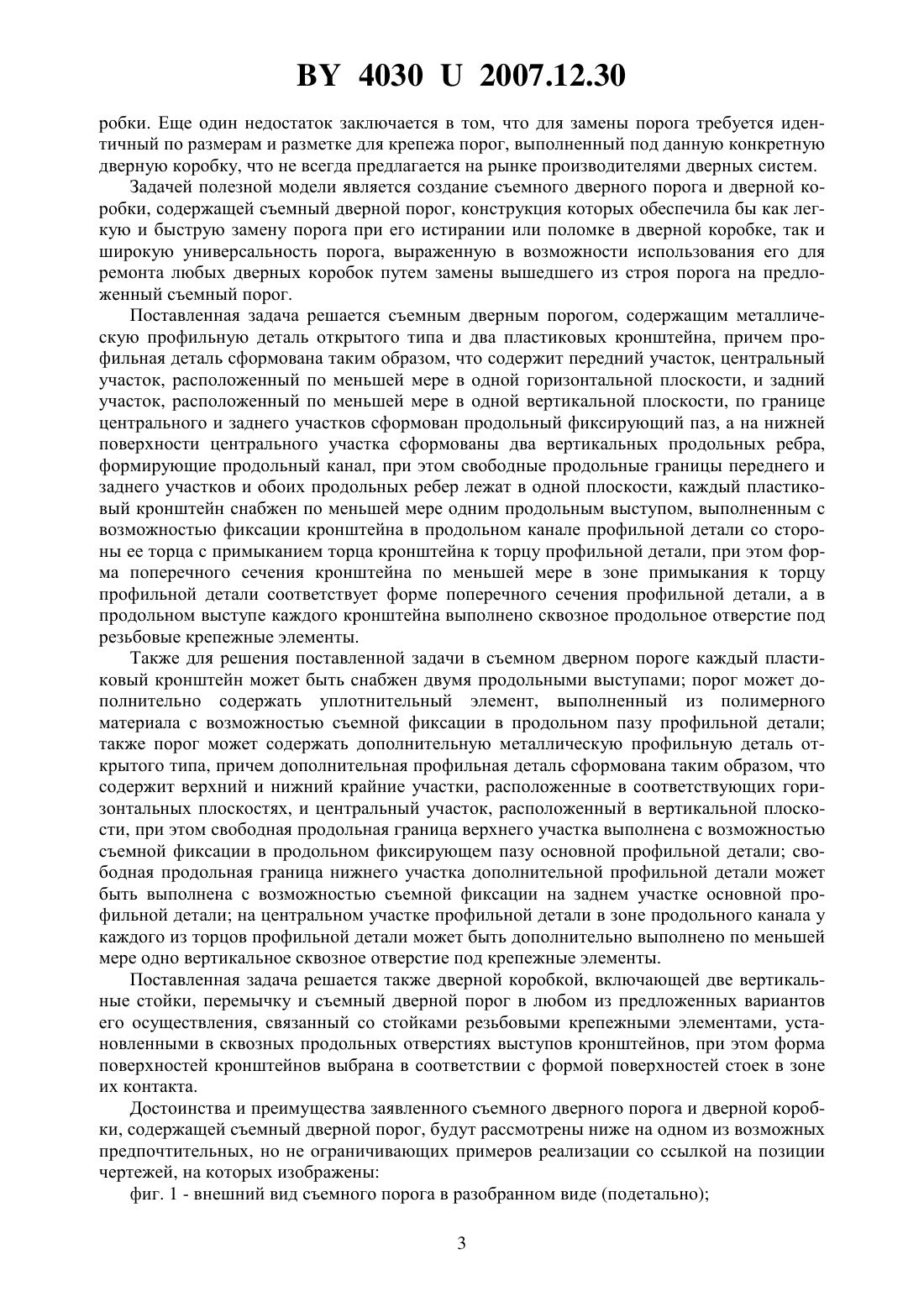

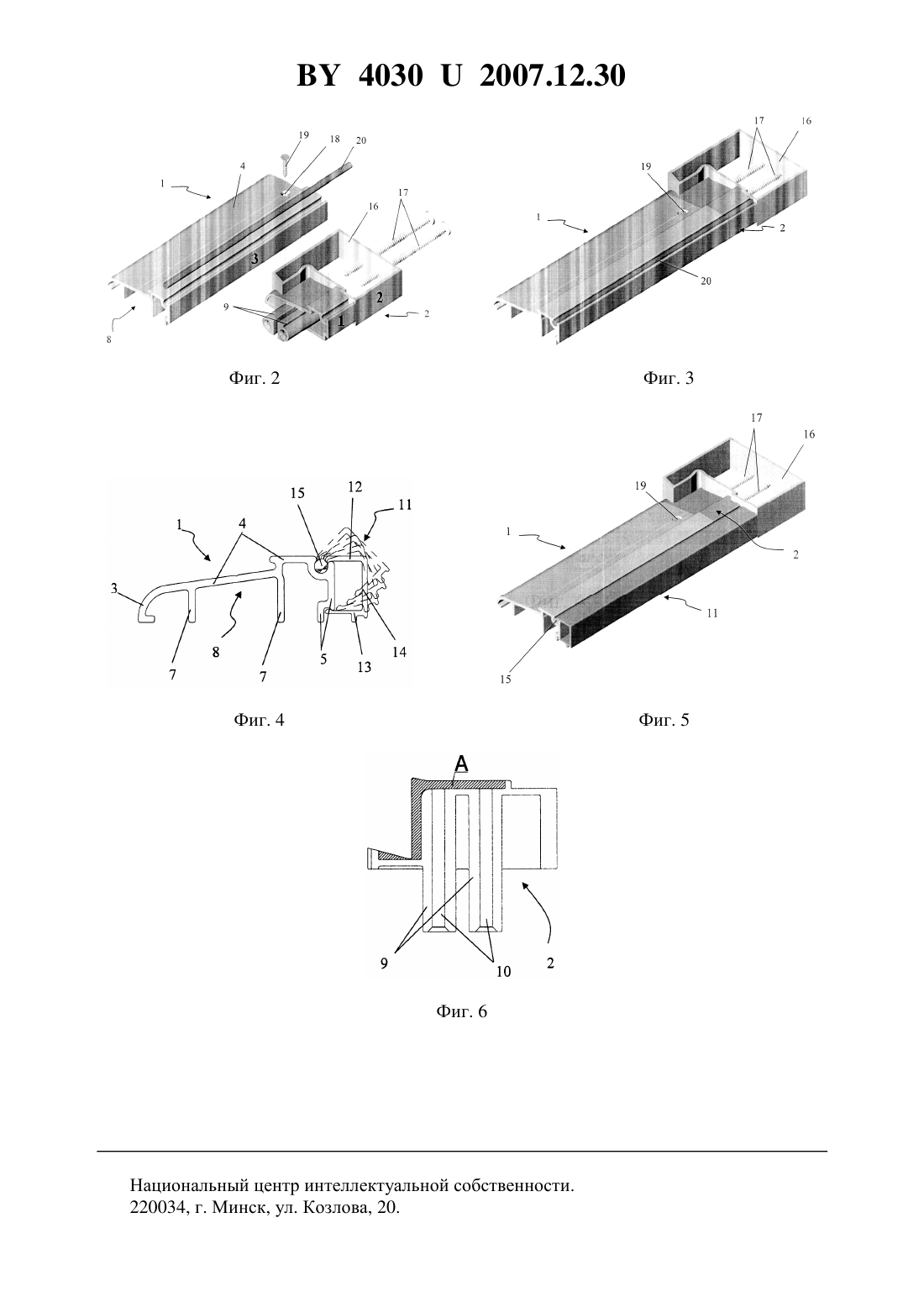

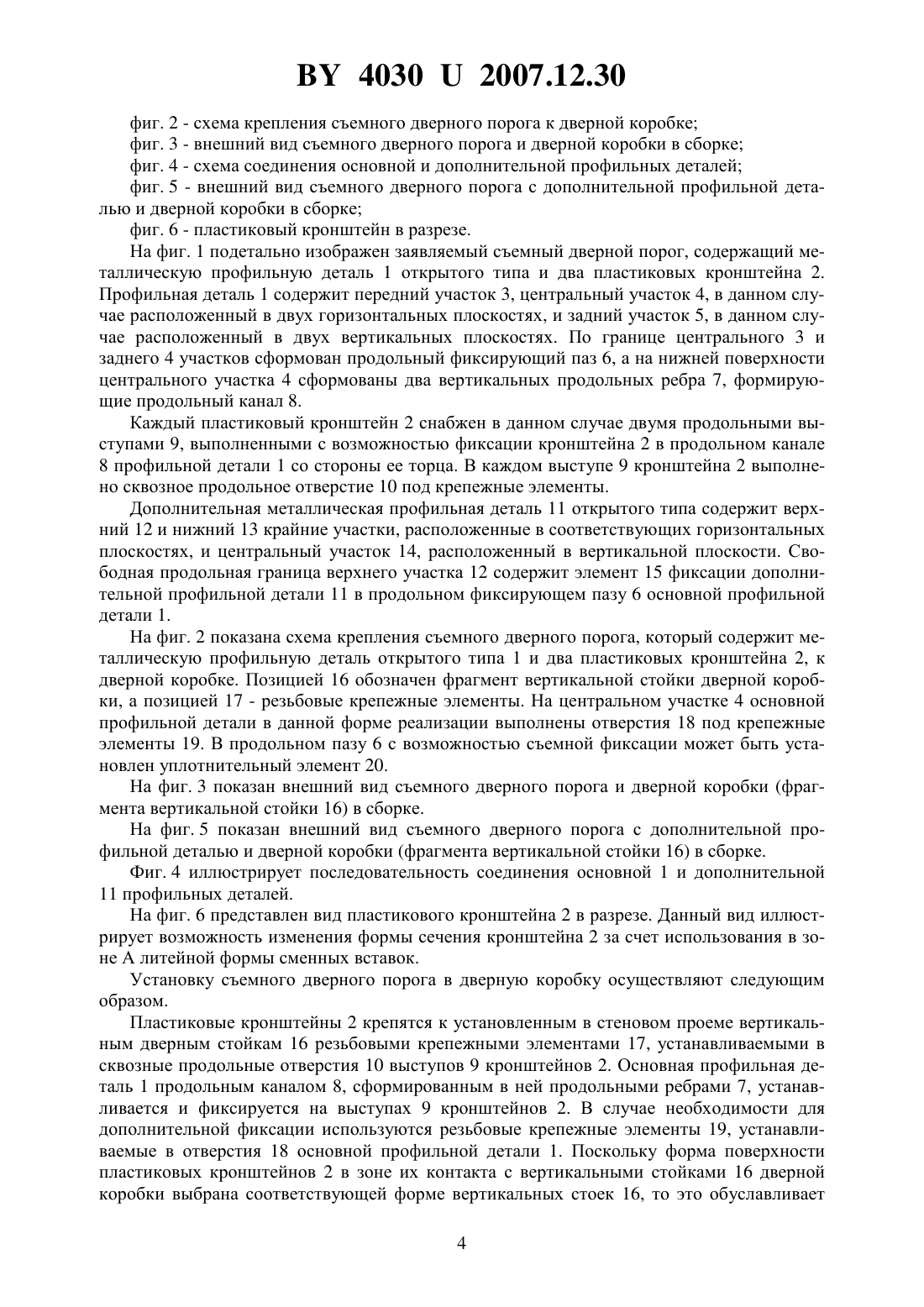

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СЪЕМНЫЙ ДВЕРНОЙ ПОРОГ И ДВЕРНАЯ КОРОБКА,СОДЕРЖАЩАЯ СЪЕМНЫЙ ДВЕРНОЙ ПОРОГ(71) Заявитель Совместное общество с ограниченной ответственностью АлюминТехно(72) Авторы Скобников Сергей Васильевич Будько Андрей Викторович(73) Патентообладатель Совместное общество с ограниченной ответственностью АлюминТехно(57) 1. Съемный дверной порог, содержащий металлическую профильную деталь открытого типа и два пластиковых кронштейна, причем профильная деталь сформована таким образом, что содержит передний участок, центральный участок, расположенный по меньшей мере в одной горизонтальной плоскости, и задний участок, расположенный по меньшей мере в одной вертикальной плоскости, по границе центрального и заднего участков сформован продольный фиксирующий паз, а на нижней поверхности центрального участка сформованы два вертикальных продольных ребра, формирующие продольный канал, при этом свободные продольные границы переднего и заднего участков и обоих продольных ребер лежат в одной плоскости, каждый пластиковый кронштейн снабжен по меньшей мере одним продольным выступом, выполненным с возможностью фиксации кронштейна в продольном канале профильной детали со стороны ее торца с примыканием торца кронштейна к торцу профильной детали, при этом форма поперечного сечения кронштейна по меньшей мере в зоне примыкания к торцу профильной детали соответствует форме поперечного сечения профильной детали, а в каждом выступе кронштейна выполнено сквозное продольное отверстие под крепежные элементы. 40302007.12.30 2. Дверной порог по п. 1, отличающийся тем, что каждый кронштейн снабжен двумя выступами, расположенными в горизонтальном направлении. 3. Дверной порог по п. 1 или 2, отличающийся тем, что дополнительно содержит уплотнительный элемент, выполненный из полимерного материала с возможностью съемной фиксации в продольном пазу профильной детали. 4. Дверной порог по п. 1 или 2, отличающийся тем, что содержит дополнительную металлическую профильную деталь открытого типа, причем дополнительная профильная деталь сформована таким образом, что содержит верхний и нижний крайние участки, расположенные в соответствующих горизонтальных плоскостях, и центральный участок, расположенный в вертикальной плоскости, при этом свободная продольная граница верхнего участка выполнена с возможностью съемной фиксации в продольном фиксирующем пазу основной профильной детали. 5. Дверной порог по п. 4, отличающийся тем, что свободная продольная граница нижнего участка дополнительного профильного элемента выполнена с возможностью съемной фиксации на заднем участке основного профильного элемента. 6. Дверной порог по любому из пп. 1-4, отличающийся тем, что на центральном участке профильной детали в зоне продольного канала у каждого из торцов профильной детали дополнительно выполнено по меньшей мере одно вертикальное сквозное отверстие под крепежные элементы. 7. Дверная коробка, включающая две вертикальные стойки, перемычку и дверной порог, отличающаяся тем, что содержит съемный дверной порог по любому из пп. 1-5, связанный со стойками резьбовыми крепежными элементами, установленными в отверстиях выступов кронштейнов, при этом форма поверхностей кронштейнов выбрана в соответствии с формой поверхностей стоек в зоне их контакта.(56) 1. Патент 41063 1, 2004. 2. Патент 2229579 С 2, 2004. Полезная модель относится к строительству, в частности к обрамлению проемов в стенах, конструкциям дверных коробок, дверным порогам. Из уровня техники известен стальной дверной блок 1, содержащий закрепляемую в стеновом проеме дверную коробку, включающую замковый и петельный стояки, перемычку и порог, и навешенную на дверную коробку на двух петлях дверную створку. В данном дверном блоке стояки, перемычка и порог выполнены из неравнобокого уголка,причем крепление дверного порога к стоякам осуществляется посредством сварки. Сварное соединение достаточно надежно, однако недостаток данного известного дверного блока заключается в том, что в случае поломки либо истирания дверного порога выходит из строя весь дверной блок, поскольку конструкция дверной коробки является неразъемной. Также из уровня техники известна конструкция дверной коробки 2, в которой порог выполнен в виде двух соединенных между собой металлических профильных деталей. При встраивании данной дверной коробки в стеновой проем вертикальные стойки посредством крепежа устанавливаются и фиксируются на пороге. Поскольку срок эксплуатации дверного блока зависит в том числе от состояния дверного порога, то он значительно сокращается в случаях возможных повреждений порога,при этом требуется либо замена всего дверного блока, либо его ремонт путем замены порога. Недостатком данного известного технического решения является сложность замены дверного порога, поскольку он встроен в конструкцию дверной коробки, вследствие чего в случае выхода из строя дверного порога, как правило, требуется съем всей дверной ко 2 40302007.12.30 робки. Еще один недостаток заключается в том, что для замены порога требуется идентичный по размерам и разметке для крепежа порог, выполненный под данную конкретную дверную коробку, что не всегда предлагается на рынке производителями дверных систем. Задачей полезной модели является создание съемного дверного порога и дверной коробки, содержащей съемный дверной порог, конструкция которых обеспечила бы как легкую и быструю замену порога при его истирании или поломке в дверной коробке, так и широкую универсальность порога, выраженную в возможности использования его для ремонта любых дверных коробок путем замены вышедшего из строя порога на предложенный съемный порог. Поставленная задача решается съемным дверным порогом, содержащим металлическую профильную деталь открытого типа и два пластиковых кронштейна, причем профильная деталь сформована таким образом, что содержит передний участок, центральный участок, расположенный по меньшей мере в одной горизонтальной плоскости, и задний участок, расположенный по меньшей мере в одной вертикальной плоскости, по границе центрального и заднего участков сформован продольный фиксирующий паз, а на нижней поверхности центрального участка сформованы два вертикальных продольных ребра,формирующие продольный канал, при этом свободные продольные границы переднего и заднего участков и обоих продольных ребер лежат в одной плоскости, каждый пластиковый кронштейн снабжен по меньшей мере одним продольным выступом, выполненным с возможностью фиксации кронштейна в продольном канале профильной детали со стороны ее торца с примыканием торца кронштейна к торцу профильной детали, при этом форма поперечного сечения кронштейна по меньшей мере в зоне примыкания к торцу профильной детали соответствует форме поперечного сечения профильной детали, а в продольном выступе каждого кронштейна выполнено сквозное продольное отверстие под резьбовые крепежные элементы. Также для решения поставленной задачи в съемном дверном пороге каждый пластиковый кронштейн может быть снабжен двумя продольными выступами порог может дополнительно содержать уплотнительный элемент, выполненный из полимерного материала с возможностью съемной фиксации в продольном пазу профильной детали также порог может содержать дополнительную металлическую профильную деталь открытого типа, причем дополнительная профильная деталь сформована таким образом, что содержит верхний и нижний крайние участки, расположенные в соответствующих горизонтальных плоскостях, и центральный участок, расположенный в вертикальной плоскости, при этом свободная продольная граница верхнего участка выполнена с возможностью съемной фиксации в продольном фиксирующем пазу основной профильной детали свободная продольная граница нижнего участка дополнительной профильной детали может быть выполнена с возможностью съемной фиксации на заднем участке основной профильной детали на центральном участке профильной детали в зоне продольного канала у каждого из торцов профильной детали может быть дополнительно выполнено по меньшей мере одно вертикальное сквозное отверстие под крепежные элементы. Поставленная задача решается также дверной коробкой, включающей две вертикальные стойки, перемычку и съемный дверной порог в любом из предложенных вариантов его осуществления, связанный со стойками резьбовыми крепежными элементами, установленными в сквозных продольных отверстиях выступов кронштейнов, при этом форма поверхностей кронштейнов выбрана в соответствии с формой поверхностей стоек в зоне их контакта. Достоинства и преимущества заявленного съемного дверного порога и дверной коробки, содержащей съемный дверной порог, будут рассмотрены ниже на одном из возможных предпочтительных, но не ограничивающих примеров реализации со ссылкой на позиции чертежей, на которых изображены фиг. 1 - внешний вид съемного порога в разобранном виде (подетально) 3 40302007.12.30 фиг. 2 - схема крепления съемного дверного порога к дверной коробке фиг. 3 - внешний вид съемного дверного порога и дверной коробки в сборке фиг. 4 - схема соединения основной и дополнительной профильных деталей фиг. 5 - внешний вид съемного дверного порога с дополнительной профильной деталью и дверной коробки в сборке фиг. 6 - пластиковый кронштейн в разрезе. На фиг. 1 подетально изображен заявляемый съемный дверной порог, содержащий металлическую профильную деталь 1 открытого типа и два пластиковых кронштейна 2. Профильная деталь 1 содержит передний участок 3, центральный участок 4, в данном случае расположенный в двух горизонтальных плоскостях, и задний участок 5, в данном случае расположенный в двух вертикальных плоскостях. По границе центрального 3 и заднего 4 участков сформован продольный фиксирующий паз 6, а на нижней поверхности центрального участка 4 сформованы два вертикальных продольных ребра 7, формирующие продольный канал 8. Каждый пластиковый кронштейн 2 снабжен в данном случае двумя продольными выступами 9, выполненными с возможностью фиксации кронштейна 2 в продольном канале 8 профильной детали 1 со стороны ее торца. В каждом выступе 9 кронштейна 2 выполнено сквозное продольное отверстие 10 под крепежные элементы. Дополнительная металлическая профильная деталь 11 открытого типа содержит верхний 12 и нижний 13 крайние участки, расположенные в соответствующих горизонтальных плоскостях, и центральный участок 14, расположенный в вертикальной плоскости. Свободная продольная граница верхнего участка 12 содержит элемент 15 фиксации дополнительной профильной детали 11 в продольном фиксирующем пазу 6 основной профильной детали 1. На фиг. 2 показана схема крепления съемного дверного порога, который содержит металлическую профильную деталь открытого типа 1 и два пластиковых кронштейна 2, к дверной коробке. Позицией 16 обозначен фрагмент вертикальной стойки дверной коробки, а позицией 17 - резьбовые крепежные элементы. На центральном участке 4 основной профильной детали в данной форме реализации выполнены отверстия 18 под крепежные элементы 19. В продольном пазу 6 с возможностью съемной фиксации может быть установлен уплотнительный элемент 20. На фиг. 3 показан внешний вид съемного дверного порога и дверной коробки (фрагмента вертикальной стойки 16) в сборке. На фиг. 5 показан внешний вид съемного дверного порога с дополнительной профильной деталью и дверной коробки (фрагмента вертикальной стойки 16) в сборке. Фиг. 4 иллюстрирует последовательность соединения основной 1 и дополнительной 11 профильных деталей. На фиг. 6 представлен вид пластикового кронштейна 2 в разрезе. Данный вид иллюстрирует возможность изменения формы сечения кронштейна 2 за счет использования в зоне А литейной формы сменных вставок. Установку съемного дверного порога в дверную коробку осуществляют следующим образом. Пластиковые кронштейны 2 крепятся к установленным в стеновом проеме вертикальным дверным стойкам 16 резьбовыми крепежными элементами 17, устанавливаемыми в сквозные продольные отверстия 10 выступов 9 кронштейнов 2. Основная профильная деталь 1 продольным каналом 8, сформированным в ней продольными ребрами 7, устанавливается и фиксируется на выступах 9 кронштейнов 2. В случае необходимости для дополнительной фиксации используются резьбовые крепежные элементы 19, устанавливаемые в отверстия 18 основной профильной детали 1. Поскольку форма поверхности пластиковых кронштейнов 2 в зоне их контакта с вертикальными стойками 16 дверной коробки выбрана соответствующей форме вертикальных стоек 16, то это обуславливает 4 40302007.12.30 плотное прилегание и надежное закрепление кронштейнов 2 (следовательно и всего порога) к вертикальным стойкам 16. Вследствие того что свободные продольные границы переднего 3 и заднего 4 участков и обоих продольных ребер 7 основной профильной детали 1 лежат в одной плоскости, обеспечивается достаточно устойчивое закрепление порога в конструкции дверной коробки. А за счет того что форма поперечного сечения кронштейнов 2 в зоне примыкания к торцу основной профильной детали 1 соответствует форме поперечного сечения основной профильной детали 1, при фиксации основной профильной детали 1 на выступах 9 кронштейнов 2 вся поверхность порога, в том числе и в зоне его торцов, приобретает однородный гладкий внешний вид, без каких-либо выступов, впадин,и других возможных неровностей в местах сопряжения порога с вертикальными стойками 16 дверной коробки. Продольный фиксирующий паз 6 порога может закрываться уплотнительным элементом 20. При этом весь процесс установки порога не требует больших затрат времени и нетрудоемок. Для увеличения ширины съемного порога в случае использования его в дверных коробках со стойками увеличенной ширины к основной профильной детали 1 крепится дополнительная профильная деталь 11, которая свободной продольной границей верхнего крайнего участка 12 с выполненным на ней элементом 15 фиксации устанавливается в продольный фиксирующий паз 6 основной профильной детали 1 и дополнительно фиксируется на заднем участке 5 основной профильной детали 1 посредством защелкивания,при этом из продольного фиксирующего паза 6 предварительно извлекается уплотнительный элемент 20. Более наглядно процесс установки дополнительной профильной детали 11 изображен на фиг. 4. Наличие специально предусмотренной дополнительной профильной детали 11, свободная продольная граница верхнего крайнего участка 12 которой снабжена элементом 15 фиксации, выполненным с возможностью съемной фиксации в продольном фиксирующем пазу 6 основной профильной детали 1, а свободная продольная граница нижнего крайнего участка 13 выполнена с возможностью съемной фиксации (защелкивания) на заднем участке 5 основной профильной детали 1, обеспечивает возможность быстрого и надежного соединения ее с основной профильной деталью 1 порога посредством защелкивания и обуславливает простоту решения задачи изменения ширины порога в случае необходимости. Возможность выбора формы кронштейнов 2 съемного порога, которая соответствовала бы форме вертикальных стоек 16 в зоне их контакта, обусловлена тем, что при изготовлении кронштейнов 2 в зоне А литейной формы могут быть предусмотрены сменные вставки, что позволяет с минимальными затратами на инструмент отливать кронштейны индивидуально под каждого производителя дверных блоков, что, в свою очередь, обуславливает широкую универсальность применения предложенного съемного дверного порога. Таким образом, предложенная конструкция съемного дверного порога и дверной коробки, содержащей съемный дверной порог, обеспечивает возможность легкой замены порога в случае истирания или поломки, а также широкую универсальность его использования для любых дверных блоков (с различной формой и шириной дверных стоек), что является бесспорным преимуществом изделия перед дверными системами, представленными в настоящее время на рынке. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 6
