Устройство для исследования ультрафонофореза лекарств

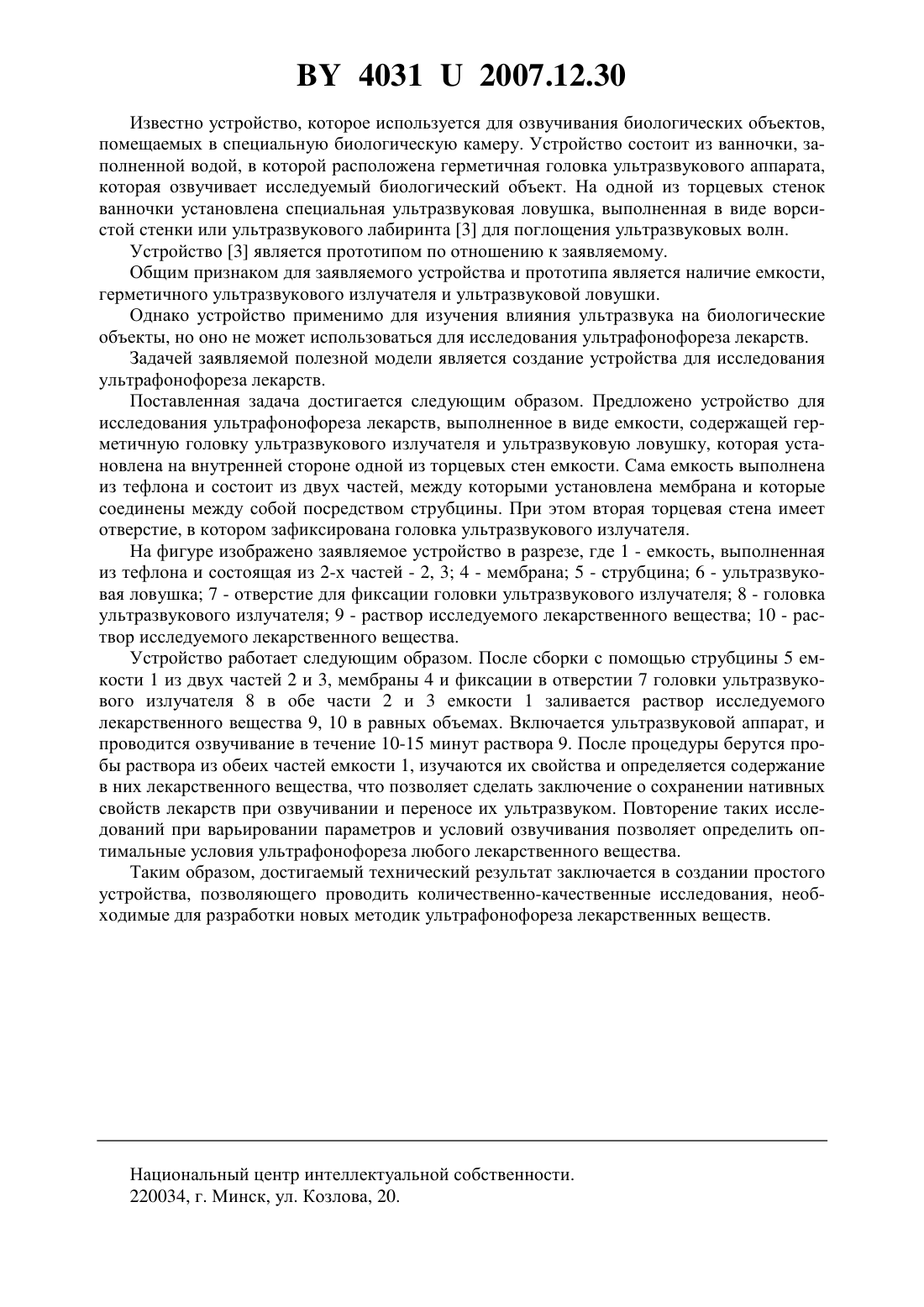

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ИССЛЕДОВАНИЯ УЛЬТРАФОНОФОРЕЗА ЛЕКАРСТВ(71) Заявитель Государственное научное учреждение Институт физиологии Национальной академии наук Беларуси(72) Автор Улащик Владимир Сергеевич(73) Патентообладатель Государственное научное учреждение Институт физиологии Национальной академии наук Беларуси(57) Устройство для исследования ультрафонофореза лекарств, выполненное в виде емкости, содержащей герметичную головку ультразвукового излучателя и ультразвуковую ловушку, которая установлена на внутренней стороне одной из торцевых стен емкости,отличающееся тем, что емкость выполнена из тефлона и состоит из двух частей, между которыми установлена мембрана и которые соединены между собой посредством струбцины, при этом вторая торцевая стена имеет отверстие, в котором зафиксирована головка ультразвукового излучателя.(56) 1. Патент РБ 6698. 2. Улащик , Чиркин А.А. Ультразвуковая терапия. - Мн., 1983. 3. Богданович Л. Ультразвук при лечении кожных болезней. - Мн., 1967. - С. 40-43. Полезная модель относится к физиотерапии, в частности к устройствам для исследования переноса лекарств ультразвуком - ультрафонофореза. Известно устройство - электрофоретическая ячейка, которая используется для исследования переноса лекарств электрическим током 1 - аналог. Однако указанная ячейка имеет ограниченную область применения и не может быть использована для изучения ультрафонофореза, что является необходимым для медицинской практики 2. 40312007.12.30 Известно устройство, которое используется для озвучивания биологических объектов,помещаемых в специальную биологическую камеру. Устройство состоит из ванночки, заполненной водой, в которой расположена герметичная головка ультразвукового аппарата,которая озвучивает исследуемый биологический объект. На одной из торцевых стенок ванночки установлена специальная ультразвуковая ловушка, выполненная в виде ворсистой стенки или ультразвукового лабиринта 3 для поглощения ультразвуковых волн. Устройство 3 является прототипом по отношению к заявляемому. Общим признаком для заявляемого устройства и прототипа является наличие емкости,герметичного ультразвукового излучателя и ультразвуковой ловушки. Однако устройство применимо для изучения влияния ультразвука на биологические объекты, но оно не может использоваться для исследования ультрафонофореза лекарств. Задачей заявляемой полезной модели является создание устройства для исследования ультрафонофореза лекарств. Поставленная задача достигается следующим образом. Предложено устройство для исследования ультрафонофореза лекарств, выполненное в виде емкости, содержащей герметичную головку ультразвукового излучателя и ультразвуковую ловушку, которая установлена на внутренней стороне одной из торцевых стен емкости. Сама емкость выполнена из тефлона и состоит из двух частей, между которыми установлена мембрана и которые соединены между собой посредством струбцины. При этом вторая торцевая стена имеет отверстие, в котором зафиксирована головка ультразвукового излучателя. На фигуре изображено заявляемое устройство в разрезе, где 1 - емкость, выполненная из тефлона и состоящая из 2-х частей - 2, 3 4 - мембрана 5 - струбцина 6 - ультразвуковая ловушка 7 - отверстие для фиксации головки ультразвукового излучателя 8 - головка ультразвукового излучателя 9 - раствор исследуемого лекарственного вещества 10 - раствор исследуемого лекарственного вещества. Устройство работает следующим образом. После сборки с помощью струбцины 5 емкости 1 из двух частей 2 и 3, мембраны 4 и фиксации в отверстии 7 головки ультразвукового излучателя 8 в обе части 2 и 3 емкости 1 заливается раствор исследуемого лекарственного вещества 9, 10 в равных объемах. Включается ультразвуковой аппарат, и проводится озвучивание в течение 10-15 минут раствора 9. После процедуры берутся пробы раствора из обеих частей емкости 1, изучаются их свойства и определяется содержание в них лекарственного вещества, что позволяет сделать заключение о сохранении нативных свойств лекарств при озвучивании и переносе их ультразвуком. Повторение таких исследований при варьировании параметров и условий озвучивания позволяет определить оптимальные условия ультрафонофореза любого лекарственного вещества. Таким образом, достигаемый технический результат заключается в создании простого устройства, позволяющего проводить количественно-качественные исследования, необходимые для разработки новых методик ультрафонофореза лекарственных веществ. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
