Съемный анкер многоразового использования

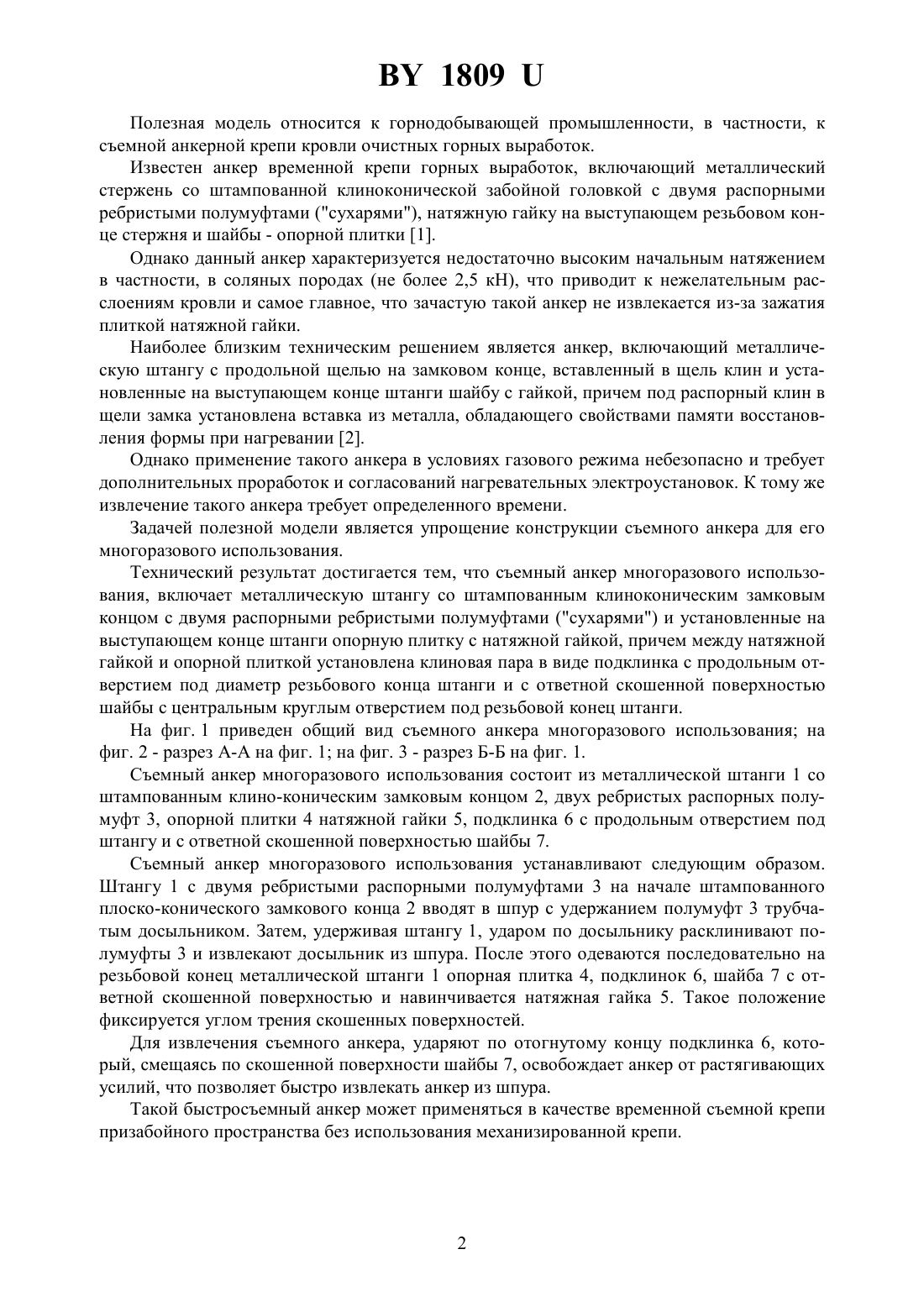

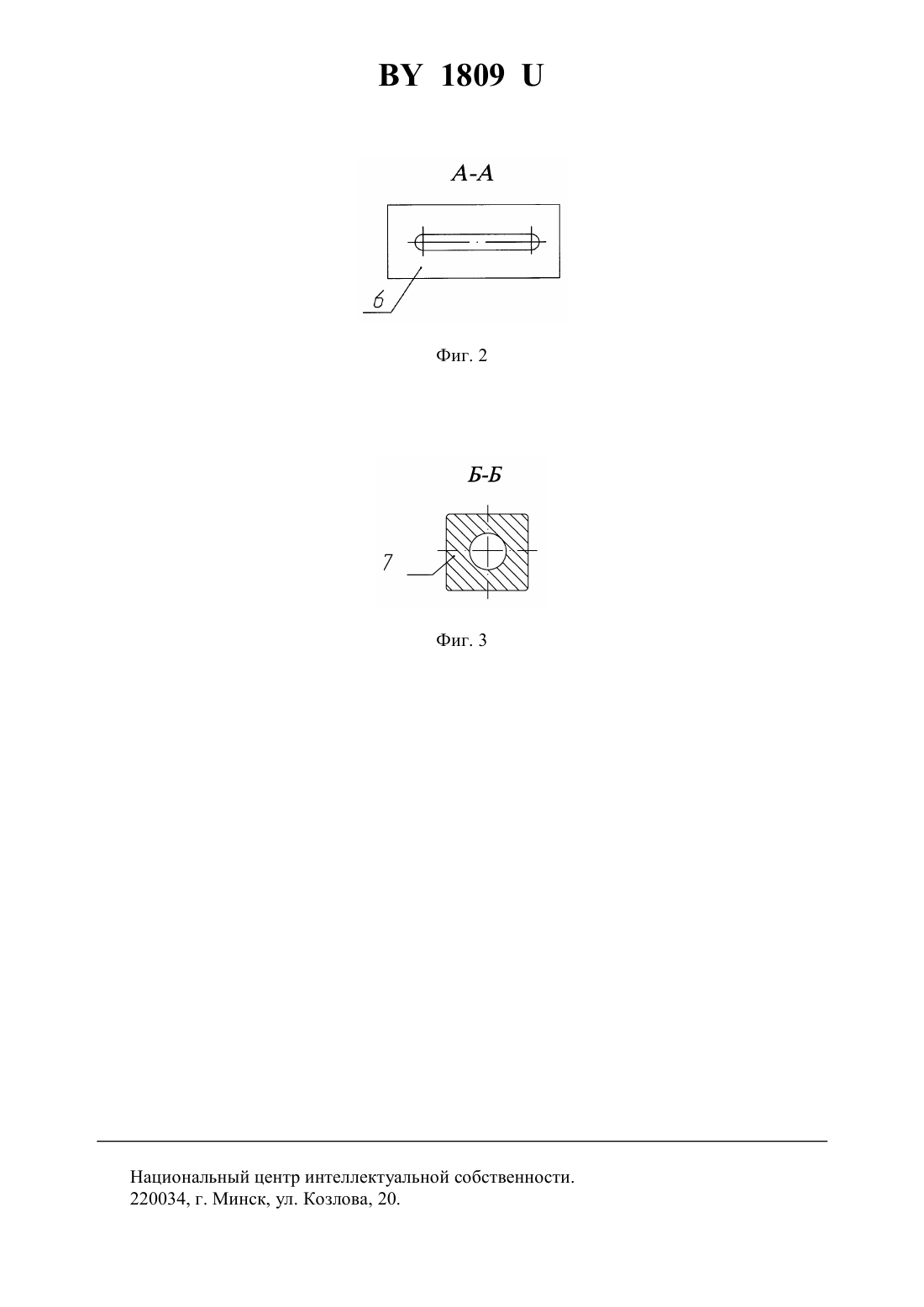

НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СЪЕМНЫЙ АНКЕР МНОГОРАЗОВОГО ИСПОЛЬЗОВАНИЯ(71) Заявитель ЗАО Солигорский институт проблем ресурсосбережения с опытным производством(72) Авторы Прушак Виктор Яковлевич Щерба Владимир Яковлевич Петровский Борис Иванович Калиниченко Петр Иванович Конопляник Алла Владимировна(73) Патентообладатель ЗАО Солигорский институт проблем ресурсосбережения с опытным производством(57) Съемный анкер многоразового использования, включающий металлическую штангу со штампованным под клин замковым концом с двумя ребристыми полумуфтами и установленные на выступающем конце штанги опорную плитку с натяжной гайкой, отличающийся тем, что между натяжной гайкой и опорной плиткой установлена клиновая пара в виде подклинка с продольным отверстием под диаметр резьбового конца штанги и с ответной скошенной поверхностью шайбы с центральным круглым отверстием под резьбовой конец штанги.(56) 1. Нормативные и методические документы по ведению горных работ на Старобинском месторождении калийных солей. - Солигорск-Минск, 1995. - С. 183-184. 2. А.с. СССР 1411509, МПК 21 21/00, 1986. 1809 Полезная модель относится к горнодобывающей промышленности, в частности, к съемной анкерной крепи кровли очистных горных выработок. Известен анкер временной крепи горных выработок, включающий металлический стержень со штампованной клиноконической забойной головкой с двумя распорными ребристыми полумуфтами (сухарями), натяжную гайку на выступающем резьбовом конце стержня и шайбы - опорной плитки 1. Однако данный анкер характеризуется недостаточно высоким начальным натяжением в частности, в соляных породах (не более 2,5 кН), что приводит к нежелательным расслоениям кровли и самое главное, что зачастую такой анкер не извлекается из-за зажатия плиткой натяжной гайки. Наиболее близким техническим решением является анкер, включающий металлическую штангу с продольной щелью на замковом конце, вставленный в щель клин и установленные на выступающем конце штанги шайбу с гайкой, причем под распорный клин в щели замка установлена вставка из металла, обладающего свойствами памяти восстановления формы при нагревании 2. Однако применение такого анкера в условиях газового режима небезопасно и требует дополнительных проработок и согласований нагревательных электроустановок. К тому же извлечение такого анкера требует определенного времени. Задачей полезной модели является упрощение конструкции съемного анкера для его многоразового использования. Технический результат достигается тем, что съемный анкер многоразового использования, включает металлическую штангу со штампованным клиноконическим замковым концом с двумя распорными ребристыми полумуфтами (сухарями) и установленные на выступающем конце штанги опорную плитку с натяжной гайкой, причем между натяжной гайкой и опорной плиткой установлена клиновая пара в виде подклинка с продольным отверстием под диаметр резьбового конца штанги и с ответной скошенной поверхностью шайбы с центральным круглым отверстием под резьбовой конец штанги. На фиг. 1 приведен общий вид съемного анкера многоразового использования на фиг. 2 - разрез - на фиг. 1 на фиг. 3 - разрез Б-Б на фиг. 1. Съемный анкер многоразового использования состоит из металлической штанги 1 со штампованным клино-коническим замковым концом 2, двух ребристых распорных полумуфт 3, опорной плитки 4 натяжной гайки 5, подклинка 6 с продольным отверстием под штангу и с ответной скошенной поверхностью шайбы 7. Съемный анкер многоразового использования устанавливают следующим образом. Штангу 1 с двумя ребристыми распорными полумуфтами 3 на начале штампованного плоско-конического замкового конца 2 вводят в шпур с удержанием полумуфт 3 трубчатым досыльником. Затем, удерживая штангу 1, ударом по досыльнику расклинивают полумуфты 3 и извлекают досыльник из шпура. После этого одеваются последовательно на резьбовой конец металлической штанги 1 опорная плитка 4, подклинок 6, шайба 7 с ответной скошенной поверхностью и навинчивается натяжная гайка 5. Такое положение фиксируется углом трения скошенных поверхностей. Для извлечения съемного анкера, ударяют по отогнутому концу подклинка 6, который, смещаясь по скошенной поверхности шайбы 7, освобождает анкер от растягивающих усилий, что позволяет быстро извлекать анкер из шпура. Такой быстросъемный анкер может применяться в качестве временной съемной крепи призабойного пространства без использования механизированной крепи. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
