Дверной блок с блокировкой

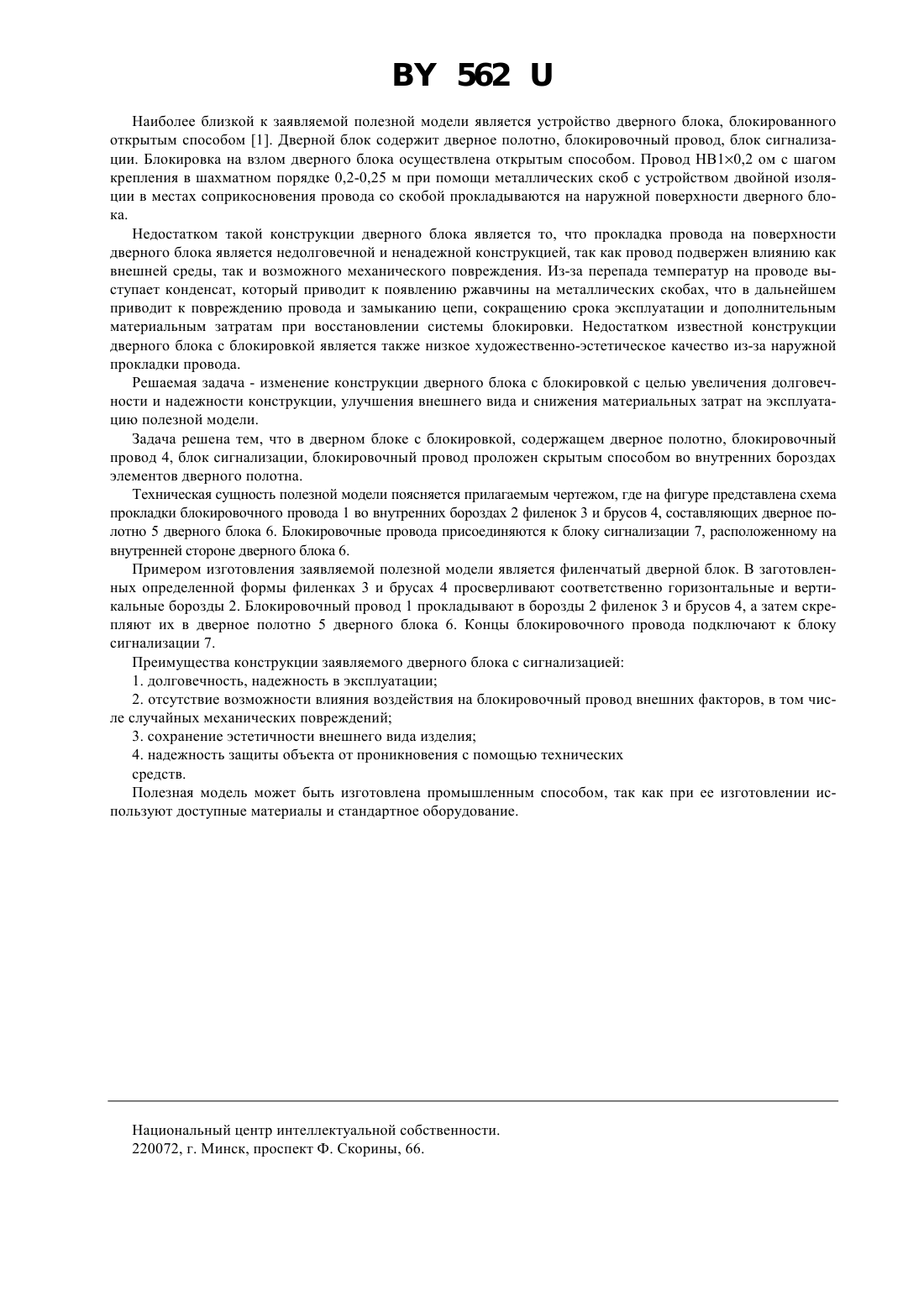

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(73) Патентообладатель Камович Владимир Николаевич, Чижевский Юрий Михайлович(57) Дверной блок с блокировкой, содержащий дверное полотно, блокировочный провод, блок сигнализации,отличающийся тем, что блокировочный провод проложен скрытым способом во внутренних бороздах элементов дверного полотна.(56) 1. Ведомственные специальные нормы ВСН-60-89. - М., 1991. Полезная модель относится к подвижным элементам для закрывания проемов в зданиях, а именно к устройствам дверей, оснащенных блокировкой на взлом. 562 Наиболее близкой к заявляемой полезной модели является устройство дверного блока, блокированного открытым способом 1. Дверной блок содержит дверное полотно, блокировочный провод, блок сигнализации. Блокировка на взлом дверного блока осуществлена открытым способом. Провод НВ 10,2 ом с шагом крепления в шахматном порядке 0,2-0,25 м при помощи металлических скоб с устройством двойной изоляции в местах соприкосновения провода со скобой прокладываются на наружной поверхности дверного блока. Недостатком такой конструкции дверного блока является то, что прокладка провода на поверхности дверного блока является недолговечной и ненадежной конструкцией, так как провод подвержен влиянию как внешней среды, так и возможного механического повреждения. Из-за перепада температур на проводе выступает конденсат, который приводит к появлению ржавчины на металлических скобах, что в дальнейшем приводит к повреждению провода и замыканию цепи, сокращению срока эксплуатации и дополнительным материальным затратам при восстановлении системы блокировки. Недостатком известной конструкции дверного блока с блокировкой является также низкое художественно-эстетическое качество из-за наружной прокладки провода. Решаемая задача - изменение конструкции дверного блока с блокировкой с целью увеличения долговечности и надежности конструкции, улучшения внешнего вида и снижения материальных затрат на эксплуатацию полезной модели. Задача решена тем, что в дверном блоке с блокировкой, содержащем дверное полотно, блокировочный провод 4, блок сигнализации, блокировочный провод проложен скрытым способом во внутренних бороздах элементов дверного полотна. Техническая сущность полезной модели поясняется прилагаемым чертежом, где на фигуре представлена схема прокладки блокировочного провода 1 во внутренних бороздах 2 филенок 3 и брусов 4, составляющих дверное полотно 5 дверного блока 6. Блокировочные провода присоединяются к блоку сигнализации 7, расположенному на внутренней стороне дверного блока 6. Примером изготовления заявляемой полезной модели является филенчатый дверной блок. В заготовленных определенной формы филенках 3 и брусах 4 просверливают соответственно горизонтальные и вертикальные борозды 2. Блокировочный провод 1 прокладывают в борозды 2 филенок 3 и брусов 4, а затем скрепляют их в дверное полотно 5 дверного блока 6. Концы блокировочного провода подключают к блоку сигнализации 7. Преимущества конструкции заявляемого дверного блока с сигнализацией 1. долговечность, надежность в эксплуатации 2. отсутствие возможности влияния воздействия на блокировочный провод внешних факторов, в том числе случайных механических повреждений 3. сохранение эстетичности внешнего вида изделия 4. надежность защиты объекта от проникновения с помощью технических средств. Полезная модель может быть изготовлена промышленным способом, так как при ее изготовлении используют доступные материалы и стандартное оборудование. Национальный центр интеллектуальной собственности. 220072, г. Минск, проспект Ф. Скорины, 66.
