Устройство для разъемного соединения деталей и разъемное соединение деталей

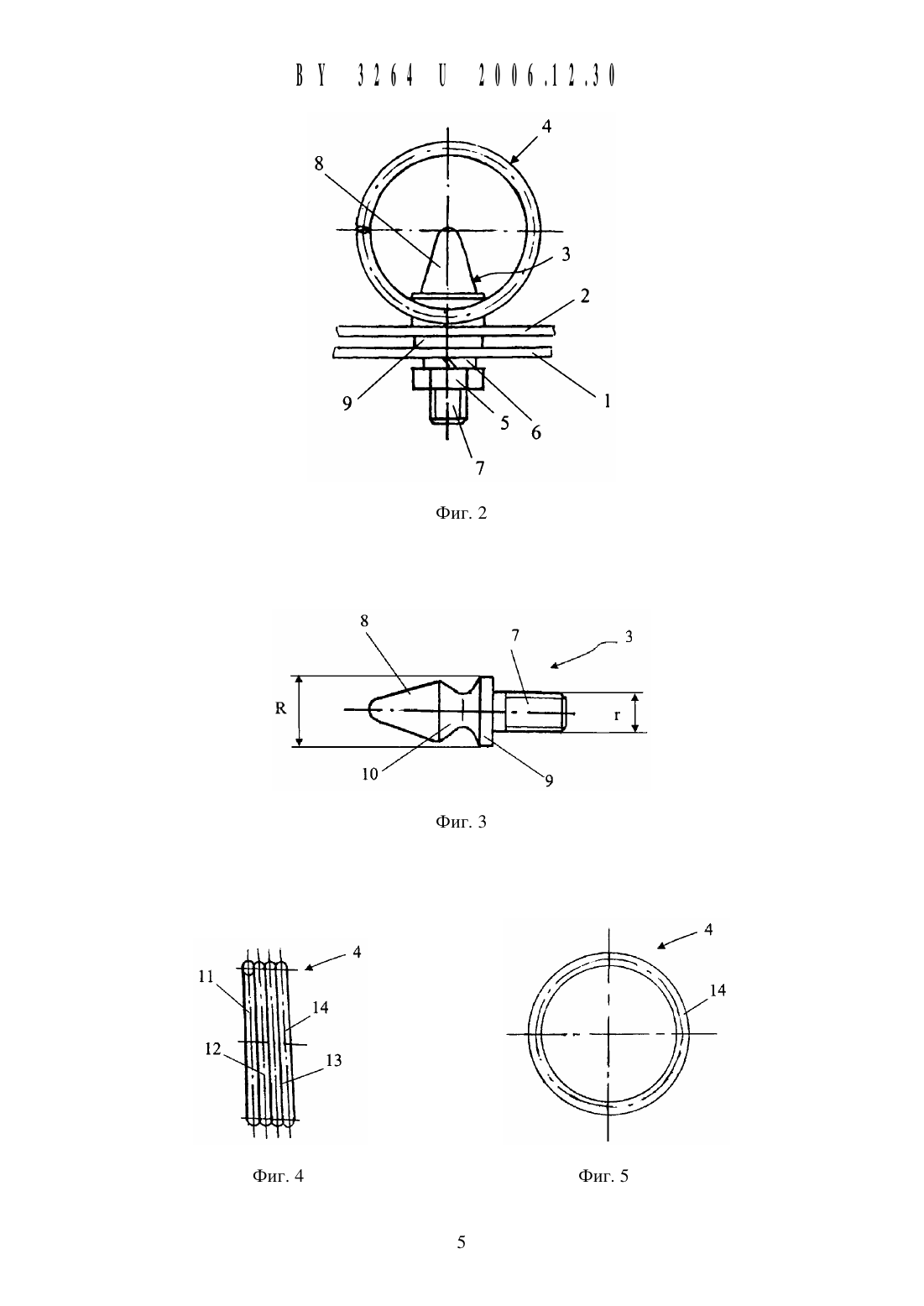

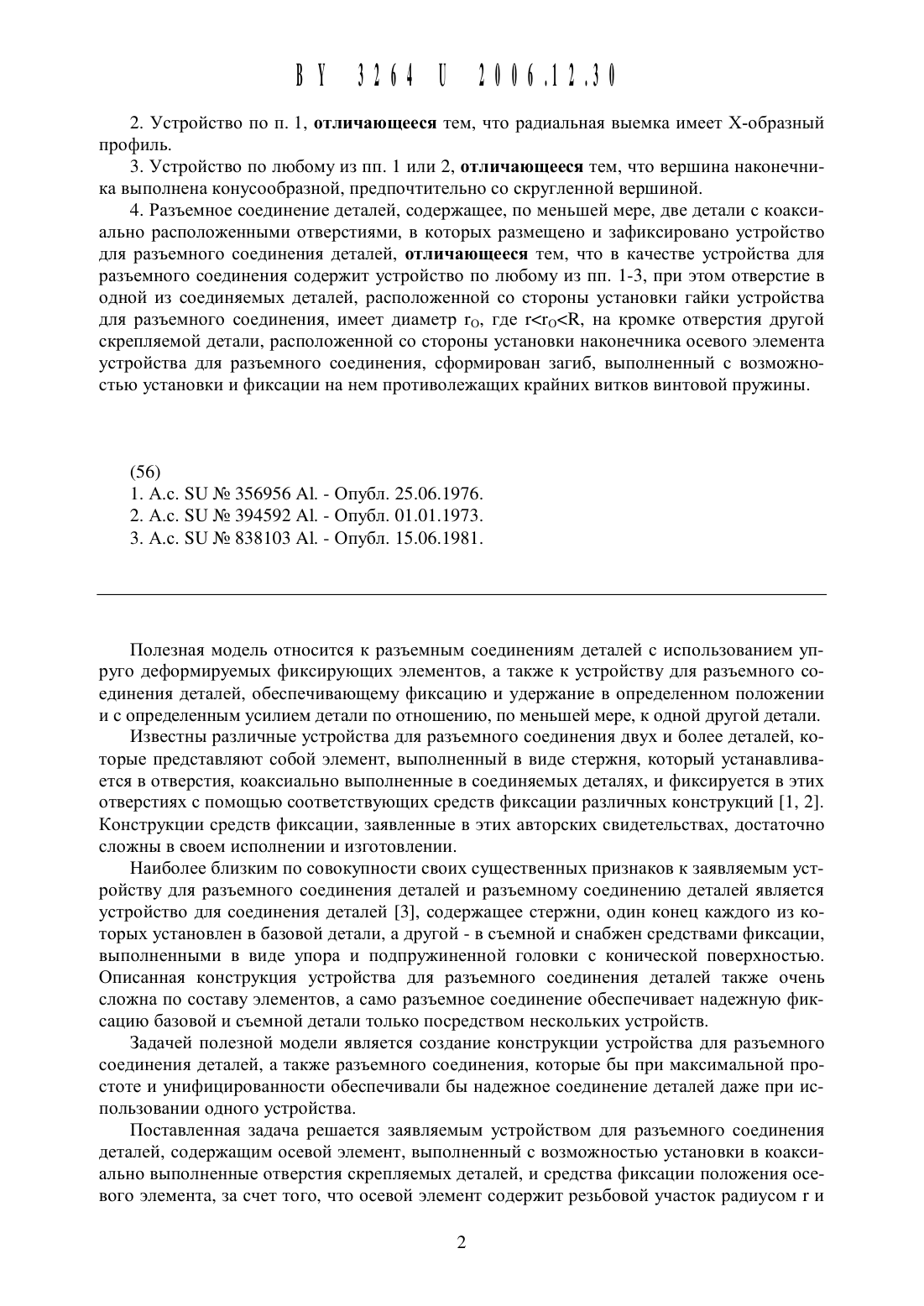

2. Устройство по п. 1, отличающееся тем, что радиальная выемка имеет Х-образнь 1 й профиль.3. Устройство по любому из пп. 1 или 2, отличающееся тем, что вершина наконечника выполнена конусообразной, предпочтительно со скругленной вершиной.4. Разъемное соединение деталей, содержащее, по меньшей мере, две детали с коаксиально расположенными отверстиями, в которых размещено и зафиксировано устройство для разъемного соединения деталей, отличающееся тем, что в качестве устройства для разъемного соединения содержит устройство по любому из пп. 1-3, при этом отверстие в одной из соединяемых деталей, расположенной со стороны установки гайки устройства для разъемного соединения, имеет диаметр го, где ггоК, на кромке отверстия другой скрепляемой детали, расположенной со стороны установки наконечника осевого элемента устройства для разъемного соединения, сформирован загиб, выполненный с возможностью установки и фиксации на нем противолежащих крайних витков винтовой пружины.Полезная модель относится к разъемным соединениям деталей с использованием упруго деформируемых фиксирующих элементов, а также к устройству для разъемного соединения деталей, обеспечивающему фиксацию и удержание в определенном положении и с определенным усилием детали по отношению, по меньшей мере, к одной другой детали.Известны различные устройства для разъемного соединения двух и более деталей, которые представляют собой элемент, выполненный в виде стержня, который устанавливается в отверстия, коаксиально выполненные в соединяемых деталях, и фиксируется в этих отверстиях с помощью соответствующих средств фиксации различных конструкций 1, 2. Конструкции средств фиксации, заявленные в этих авторских свидетельствах, достаточно сложны в своем исполнении и изготовлении.Наиболее близким по совокупности своих существенных признаков к заявляемым устройству для разъемного соединения деталей и разъемному соединению деталей является устройство для соединения деталей 3, содержащее стержни, один конец каждого из которых установлен в базовой детали, а другой - в съемной и снабжен средствами фиксации,выполненными в виде упора и подпружиненной головки с конической поверхностью. Описанная конструкция устройства для разъемного соединения деталей также очень сложна по составу элементов, а само разъемное соединение обеспечивает надежную фиксацию базовой и съемной детали только посредством нескольких устройств.Задачей полезной модели является создание конструкции устройства для разъемного соединения деталей, а также разъемного соединения, которые бы при максимальной простоте и унифицированности обеспечивали бы надежное соединение деталей даже при использовании одного устройства.Поставленная задача решается заявляемым устройством для разъемного соединения деталей, содержащим осевой элемент, выполненный с возможностью установки в коаксиально выполненные отверстия скрепляемых деталей, и средства фиксации положения осевого элемента, за счет того, что осевой элемент содержит резьбовой участок радиусом г инеразъемно связанный с резьбовым участком наконечник, выполненный в виде тела вращения с цилиндрическим основанием радиуса К, где Кг, с участком, снабженным радиальной выемкой, и с вершиной, средства фиксации выполнены в виде гайки, выполненной с возможностью установки на резьбовом участке осевого элемента и винтовой пружины,содержащей п витков, где п 2 4 и является целым четным числом, и выполненной с возможностью размещения и фиксации двух центральных витков винтовой пружины в радиальной выемке наконечника осевого элемента.Описанная конструкция устройства для разъемного соединения деталей содержит только три элемента, в качестве двух из которых могут быть использованы стандартные изделия (винтовая пружина и гайка), и максимально проста в изготовлении, монтаже и соединении. Для повышения надежности фиксации устройство дополнительно может быть снабжено гроверной шайбой, которая устанавливается на осевом элементе под гайкой.В предпочтительной форме выполнения полезной модели радиальная выемка имеет Х-образный профиль, что обеспечивает максимальную простоту установки в ней витков пружины с высокой степенью надежности фиксации.Для удобства установки осевого элемента в отверстиях скрепляемых деталей и исключения травмоопасности вершина наконечника осевого элемента предпочтительно вь 1 полнена конусообразной, предпочтительно со скругленной вершиной.Поставленная задача решается также разъемным соединением деталей, содержащим,по меньшей мере, две детали с коаксиально расположенными отверстиями, в которых размещено и зафиксировано устройство для разъемного соединения деталей, за счет того, что в качестве устройства для разъемного соединения содержит устройство для соединения,деталей описанной выше конструкции, при этом отверстие в одной из соединяемых деталей, расположенной со стороны установки гайки устройства для разъемного соединения имеет диаметр го, где ггоК, на кромке отверстия другой скрепляемой детали, расположенной со стороны установки наконечника осевого элемента устройства для разъемного соединения, сформирован загиб, выполненный с возможностью установки и фиксации на нем противолежащих крайних витков винтовой пружины.Заявленная конструкция устройства для разъемного соединения деталей обеспечивает ряд преимуществ по сравнению с известными устройствами аналогичного назначениявместо сложной конструкции, включающей большое количество деталей, для позиционирования и фиксации используется винтовая пружина стандартного исполненияобеспечивается более широкий допуск соединенияЭти и другие преимущества будут проиллюстрированы ниже на одном из примеров реализации заявляемых устройства и соединения со ссылками на позиции чертежей, на которых представленыфиг. 1 - схематичное изображение заявляемого соединения в виде спередифиг. 2 - схематичное изображение заявляемого соединения в виде сбокуфиг. 3 - схематичное изображение осевого элементафиг. 4 - схематичное изображение винтовой пружины в виде спередифиг. 5 - схематичное изображение винтовой пружины в виде сбокуфиг. 6 - схематичное изображение фрагмента детали с отверстием, снабженным загибом, в виде спередифиг. 7 - схематичное изображение фрагмента детали с отверстием, снабженным загибом, в виде сбоку (в разрезе).На фиг. 1 и фиг. 2 схематично изображено в различных проекциях заявляемое разъемное соединение двух деталей 1 и 2 посредством заявляемого устройства для разъемногосоединения деталей, в состав которого входят осевой элемент 3, винтовая пружина 4 И гайка 5, а также гроверная шайба 6.Осевой элемент 3 содержит резьбовой участок 7 радиусом г и неразъемно связанный с резьбовым участком наконечник 8, выполненный в виде тела вращения с цилиндрическим основанием 9 радиуса К, где Кг, с участком 10, снабженным радиальной выемкой. Конструкция осевого элемента более детально представлена на фиг. 3.Винтовая пружина 4 в данной форме реализации содержит четыре витка 11, 12, 13 и 14, из которых витки 11 и 14 являются крайними, а витки 12 и 13 центральными (фиг. 4 и фиг. 5).В детали 1, расположенной со стороны установки гайки 5, выполнено отверстие 15,которое имеет диаметр го, где гг 0 КВ детали 2, расположенной со стороны установки наконечника 8 осевого элемента 3,выполнено отверстие 16, на кромке которого сформирован загиб 17 (фиг. 7).Заявляемое устройство для разъемного соединения деталей в составе заявляемого разъемного соединения деталей функционирует следующим образом.Совмещают отверстия 15 и 16, соответственно, деталей 1 и 2 и устанавливают в них осевой элемент 3 таким образом, что его резьбовой участок 7 располагают со стороны детали 1, а наконечник 8 - со стороны детали 2. На резьбовой участок 7 устанавливают гроверную шайбу 6 и навинчивают гайку 5. С учетом соотношений между радиусом го отверстия 15 и радиусом К цилиндрического основания 9 деталь 1 фиксируется (зажимается) не только от продольных (осевых) и поперечных (радиальных), но и от угловых по отношению к оси отверстия 15 перемещений.На наконечнике 8 осевого элемента 3 и на загибе 17 устанавливают винтовую пружину 4 таким образом, что центральные витки 12, 13 пружины 4 размещают на участке 10 с радиальной выемкой с Х-образным профилем и фиксируют их в этой выемке, а крайние витки 11, 14 пружины 4 фиксируют на загибе 17 отверстия 16 детали 2. При этом одна сторона пружины 4 частично растягивается, загибы обжимаются, что обеспечивает фиксацию положения пружины 4 по отношению к отверстию 16.Благодаря форме выполнения радиальной выемки (с учетом углов конусности) на участке 10 наконечника 8 осевого элемента 3 обеспечивается легкое соединение и более трудное рассоединение осевого элемента 3 и пружины 4, а следовательно, и деталей 1 и 2. Изменяя углы конусности радиальной выемки на участке 10 наконечника 8 осевого элемента 3, можно получить заданные усилия работы устройства для разъемного соединения деталей.В заявленной конструкции устройства для разъемного соединения деталей в качестве одного из элементов средства фиксации осевого элемента по нетрадиционному для нее назначению используется винтовая пружина сжатия стандартного исполнения, что расширяет возможные области использования таких пружин и обеспечивает высокую степень унификации заявляемого устройства.Фактически, при изменении размеров осевого элемента и профиля участка с радиальной выемкой можно получить ряд устройств для разъемного соединения деталей различных по размерам, в частности толщине, массе и т.п.Устройство для разъемного соединения деталей заявленной конструкции может быть использовано для крепления съемных панелей, дверок, кожухов и т.п. конструктивных элементов.
