Устройство для гидропонного выращивания растений

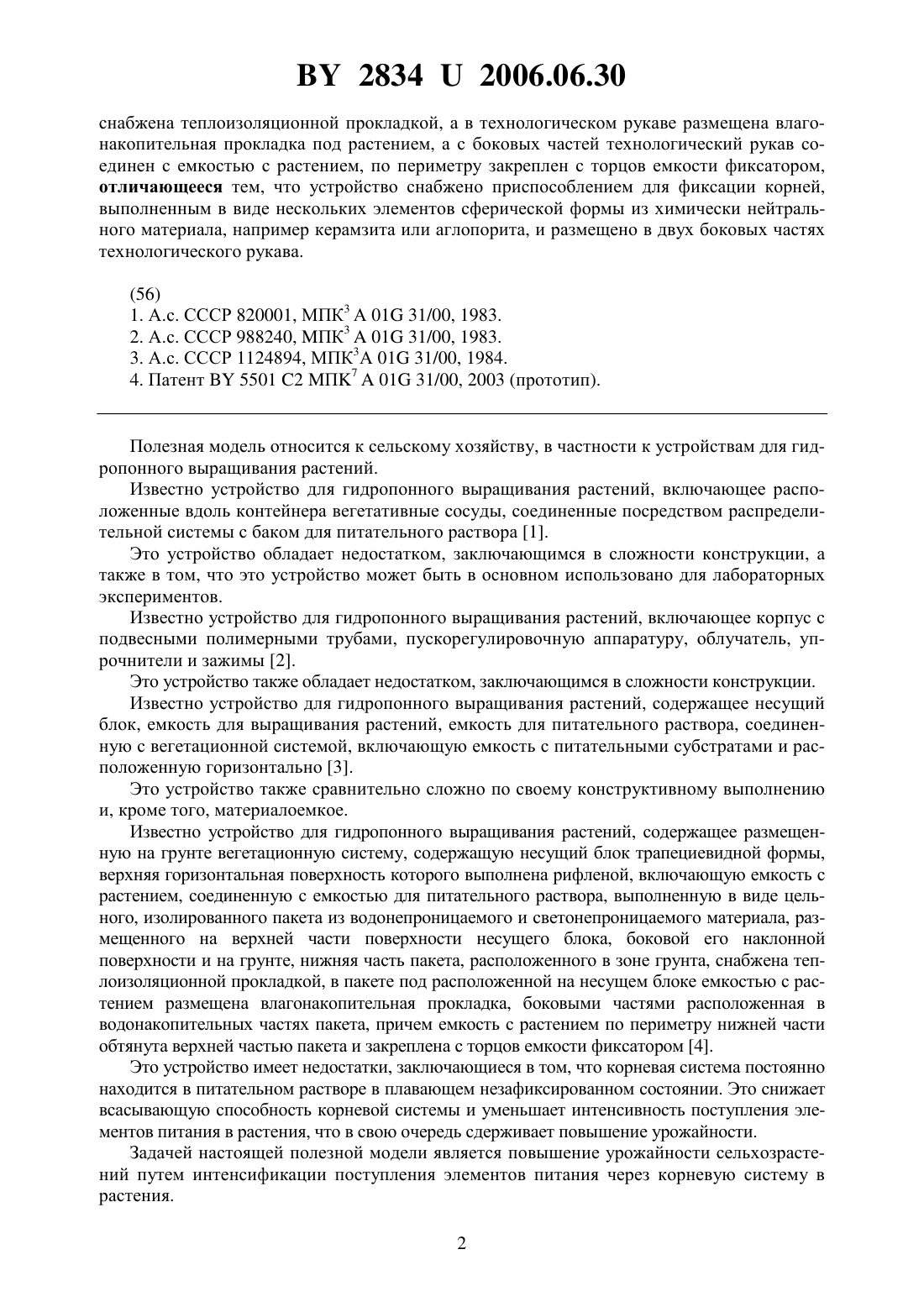

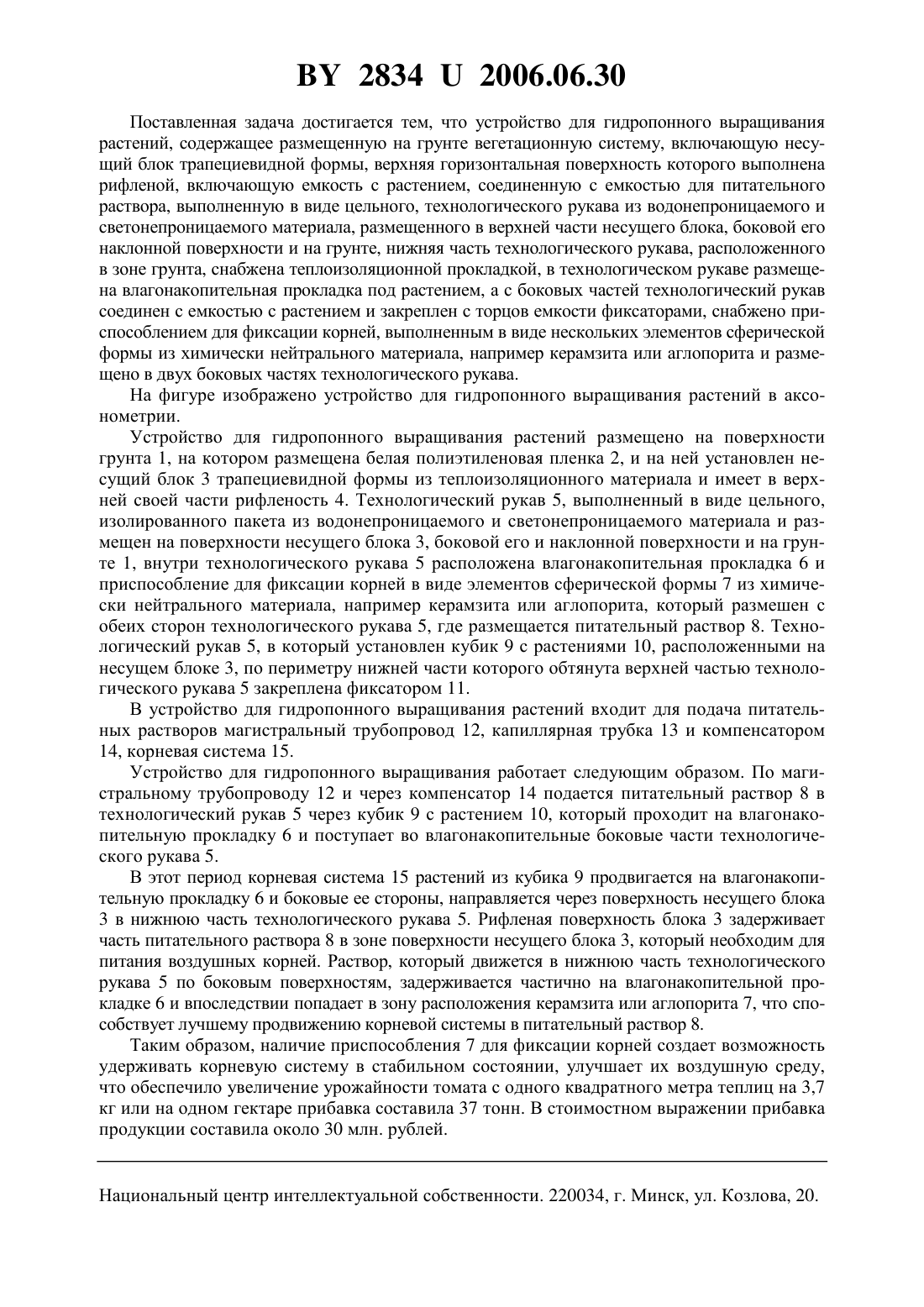

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ГИДРОПОННОГО ВЫРАЩИВАНИЯ РАСТЕНИЙ(71) Заявители Республиканское унитарное предприятие Институт овощеводства Национальной академии наук Беларуси Коммунальное унитарное сельскохозяйственное предприятие Тепличный комбинат Берестье(72) Авторы Аутко Александр Александрович Долбик Николай Николаевич Позняк Ольга Васильевна(73) Патентообладатели Республиканское унитарное предприятие Институт овощеводства Национальной академии наук Беларуси Коммунальное унитарное сельскохозяйственное предприятие Тепличный комбинат Берестье(57) Устройство для гидропонного выращивания растений, содержащее размещенную на грунте вегетационную систему, содержащую несущий блок трапециевидной формы, верхняя горизонтальная поверхность которого выполнена рифленой, включающую емкость с растением, соединенную с емкостью для питательного раствора, выполненную в виде цельного, технологического рукава из водонепроницаемого и светонепроницаемого материала, размещенного в верхней части несущего блока, боковой его наклонной поверхности и на грунте, нижняя часть технологического рукава, расположенного в зоне грунта,28342006.06.30 снабжена теплоизоляционной прокладкой, а в технологическом рукаве размещена влагонакопительная прокладка под растением, а с боковых частей технологический рукав соединен с емкостью с растением, по периметру закреплен с торцов емкости фиксатором,отличающееся тем, что устройство снабжено приспособлением для фиксации корней,выполненным в виде нескольких элементов сферической формы из химически нейтрального материала, например керамзита или аглопорита, и размещено в двух боковых частях технологического рукава.(56) 1. А.с. СССР 820001, МПК 3 А 01 31/00, 1983. 2. А.с. СССР 988240, ПК 301 31/00, 1983. 3. А.с. СССР 1124894, МПК 3 А 01 31/00, 1984. 4. Патент 5501 2 П 701 31/00, 2003 (прототип). Полезная модель относится к сельскому хозяйству, в частности к устройствам для гидропонного выращивания растений. Известно устройство для гидропонного выращивания растений, включающее расположенные вдоль контейнера вегетативные сосуды, соединенные посредством распределительной системы с баком для питательного раствора 1. Это устройство обладает недостатком, заключающимся в сложности конструкции, а также в том, что это устройство может быть в основном использовано для лабораторных экспериментов. Известно устройство для гидропонного выращивания растений, включающее корпус с подвесными полимерными трубами, пускорегулировочную аппаратуру, облучатель, упрочнители и зажимы 2. Это устройство также обладает недостатком, заключающимся в сложности конструкции. Известно устройство для гидропонного выращивания растений, содержащее несущий блок, емкость для выращивания растений, емкость для питательного раствора, соединенную с вегетационной системой, включающую емкость с питательными субстратами и расположенную горизонтально 3. Это устройство также сравнительно сложно по своему конструктивному выполнению и, кроме того, материалоемкое. Известно устройство для гидропонного выращивания растений, содержащее размещенную на грунте вегетационную систему, содержащую несущий блок трапециевидной формы,верхняя горизонтальная поверхность которого выполнена рифленой, включающую емкость с растением, соединенную с емкостью для питательного раствора, выполненную в виде цельного, изолированного пакета из водонепроницаемого и светонепроницаемого материала, размещенного на верхней части поверхности несущего блока, боковой его наклонной поверхности и на грунте, нижняя часть пакета, расположенного в зоне грунта, снабжена теплоизоляционной прокладкой, в пакете под расположенной на несущем блоке емкостью с растением размещена влагонакопительная прокладка, боковыми частями расположенная в водонакопительных частях пакета, причем емкость с растением по периметру нижней части обтянута верхней частью пакета и закреплена с торцов емкости фиксатором 4. Это устройство имеет недостатки, заключающиеся в том, что корневая система постоянно находится в питательном растворе в плавающем незафиксированном состоянии. Это снижает всасывающую способность корневой системы и уменьшает интенсивность поступления элементов питания в растения, что в свою очередь сдерживает повышение урожайности. Задачей настоящей полезной модели является повышение урожайности сельхозрастений путем интенсификации поступления элементов питания через корневую систему в растения. 2 28342006.06.30 Поставленная задача достигается тем, что устройство для гидропонного выращивания растений, содержащее размещенную на грунте вегетационную систему, включающую несущий блок трапециевидной формы, верхняя горизонтальная поверхность которого выполнена рифленой, включающую емкость с растением, соединенную с емкостью для питательного раствора, выполненную в виде цельного, технологического рукава из водонепроницаемого и светонепроницаемого материала, размещенного в верхней части несущего блока, боковой его наклонной поверхности и на грунте, нижняя часть технологического рукава, расположенного в зоне грунта, снабжена теплоизоляционной прокладкой, в технологическом рукаве размещена влагонакопительная прокладка под растением, а с боковых частей технологический рукав соединен с емкостью с растением и закреплен с торцов емкости фиксаторами, снабжено приспособлением для фиксации корней, выполненным в виде нескольких элементов сферической формы из химически нейтрального материала, например керамзита или аглопорита и размещено в двух боковых частях технологического рукава. На фигуре изображено устройство для гидропонного выращивания растений в аксонометрии. Устройство для гидропонного выращивания растений размещено на поверхности грунта 1, на котором размещена белая полиэтиленовая пленка 2, и на ней установлен несущий блок 3 трапециевидной формы из теплоизоляционного материала и имеет в верхней своей части рифленость 4. Технологический рукав 5, выполненный в виде цельного,изолированного пакета из водонепроницаемого и светонепроницаемого материала и размещен на поверхности несущего блока 3, боковой его и наклонной поверхности и на грунте 1, внутри технологического рукава 5 расположена влагонакопительная прокладка 6 и приспособление для фиксации корней в виде элементов сферической формы 7 из химически нейтрального материала, например керамзита или аглопорита, который размешен с обеих сторон технологического рукава 5, где размещается питательный раствор 8. Технологический рукав 5, в который установлен кубик 9 с растениями 10, расположенными на несущем блоке 3, по периметру нижней части которого обтянута верхней частью технологического рукава 5 закреплена фиксатором 11. В устройство для гидропонного выращивания растений входит для подача питательных растворов магистральный трубопровод 12, капиллярная трубка 13 и компенсатором 14, корневая система 15. Устройство для гидропонного выращивания работает следующим образом. По магистральному трубопроводу 12 и через компенсатор 14 подается питательный раствор 8 в технологический рукав 5 через кубик 9 с растением 10, который проходит на влагонакопительную прокладку 6 и поступает во влагонакопительные боковые части технологического рукава 5. В этот период корневая система 15 растений из кубика 9 продвигается на влагонакопительную прокладку 6 и боковые ее стороны, направляется через поверхность несущего блока 3 в нижнюю часть технологического рукава 5. Рифленая поверхность блока 3 задерживает часть питательного раствора 8 в зоне поверхности несущего блока 3, который необходим для питания воздушных корней. Раствор, который движется в нижнюю часть технологического рукава 5 по боковым поверхностям, задерживается частично на влагонакопительной прокладке 6 и впоследствии попадает в зону расположения керамзита или аглопорита 7, что способствует лучшему продвижению корневой системы в питательный раствор 8. Таким образом, наличие приспособления 7 для фиксации корней создает возможность удерживать корневую систему в стабильном состоянии, улучшает их воздушную среду,что обеспечило увеличение урожайности томата с одного квадратного метра теплиц на 3,7 кг или на одном гектаре прибавка составила 37 тонн. В стоимостном выражении прибавка продукции составила около 30 млн. рублей. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
