Ограда и устройство для крепления

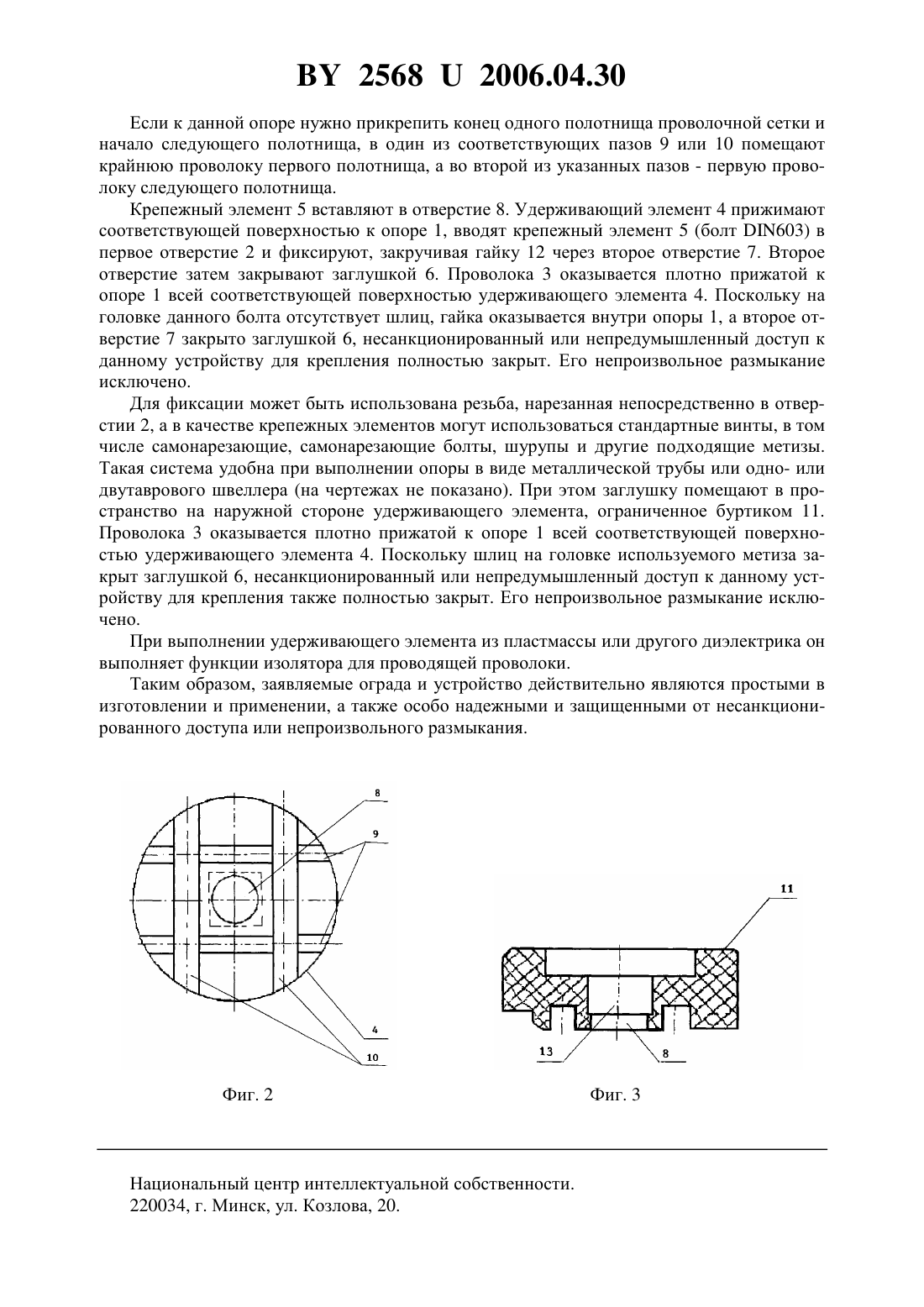

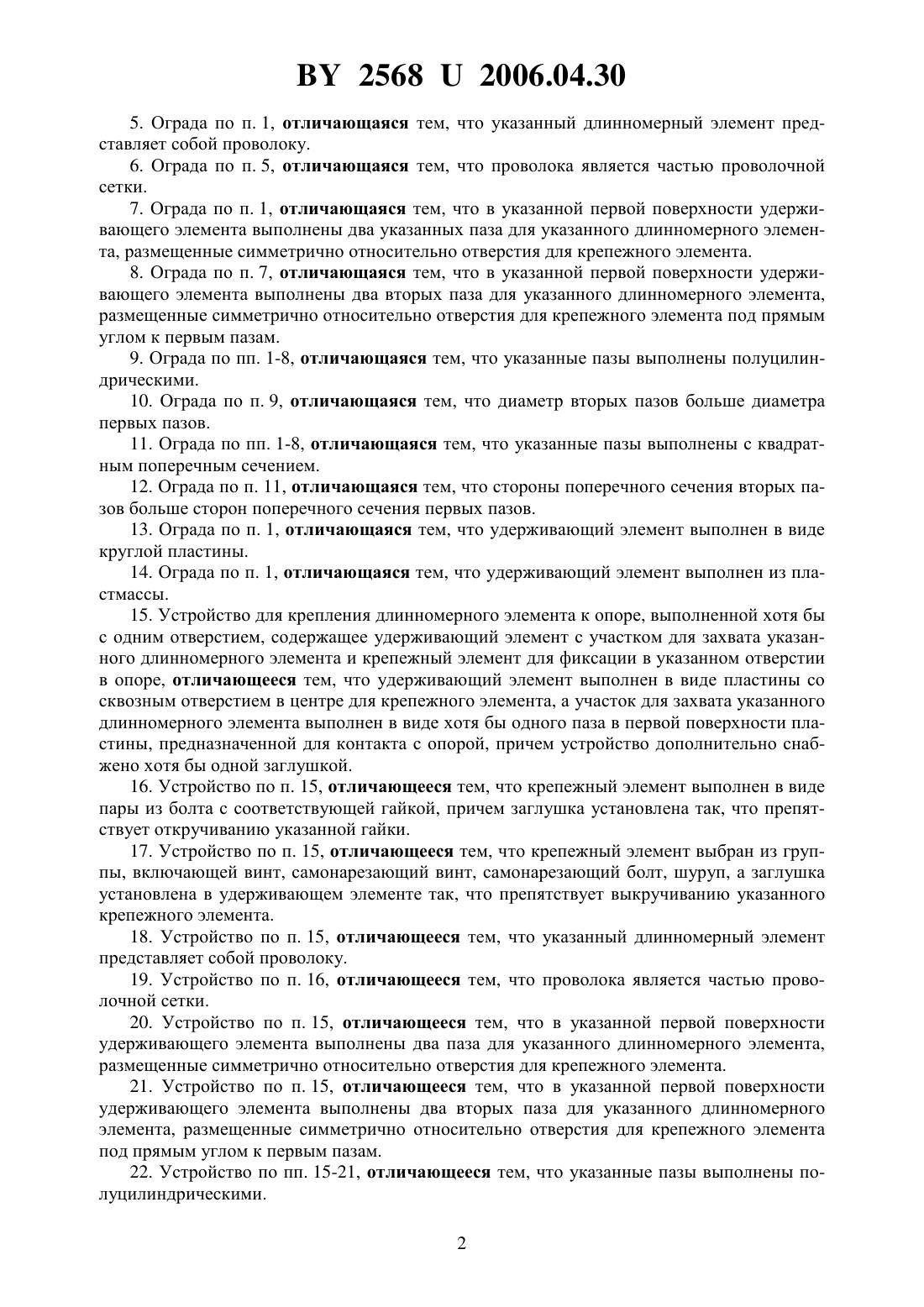

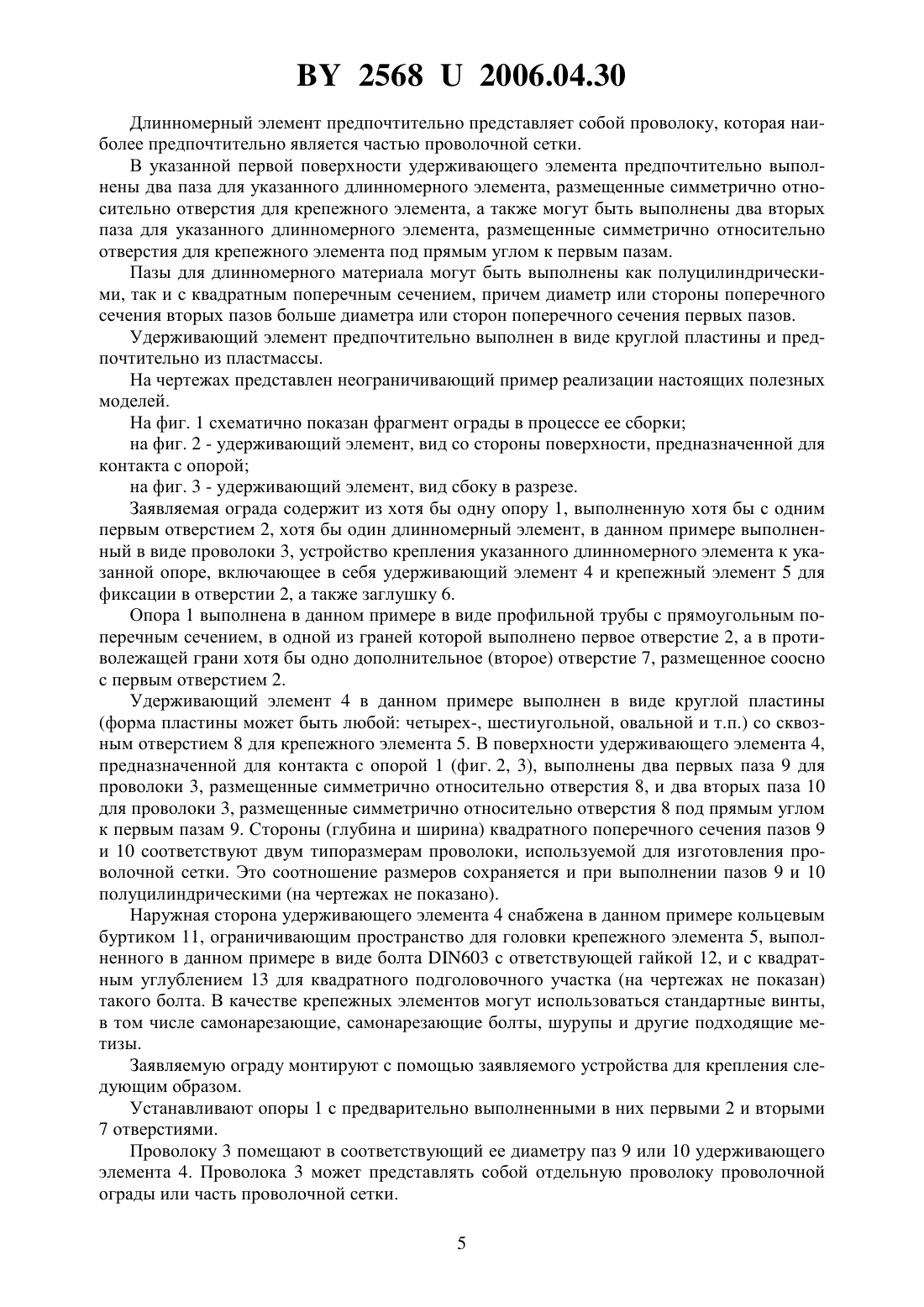

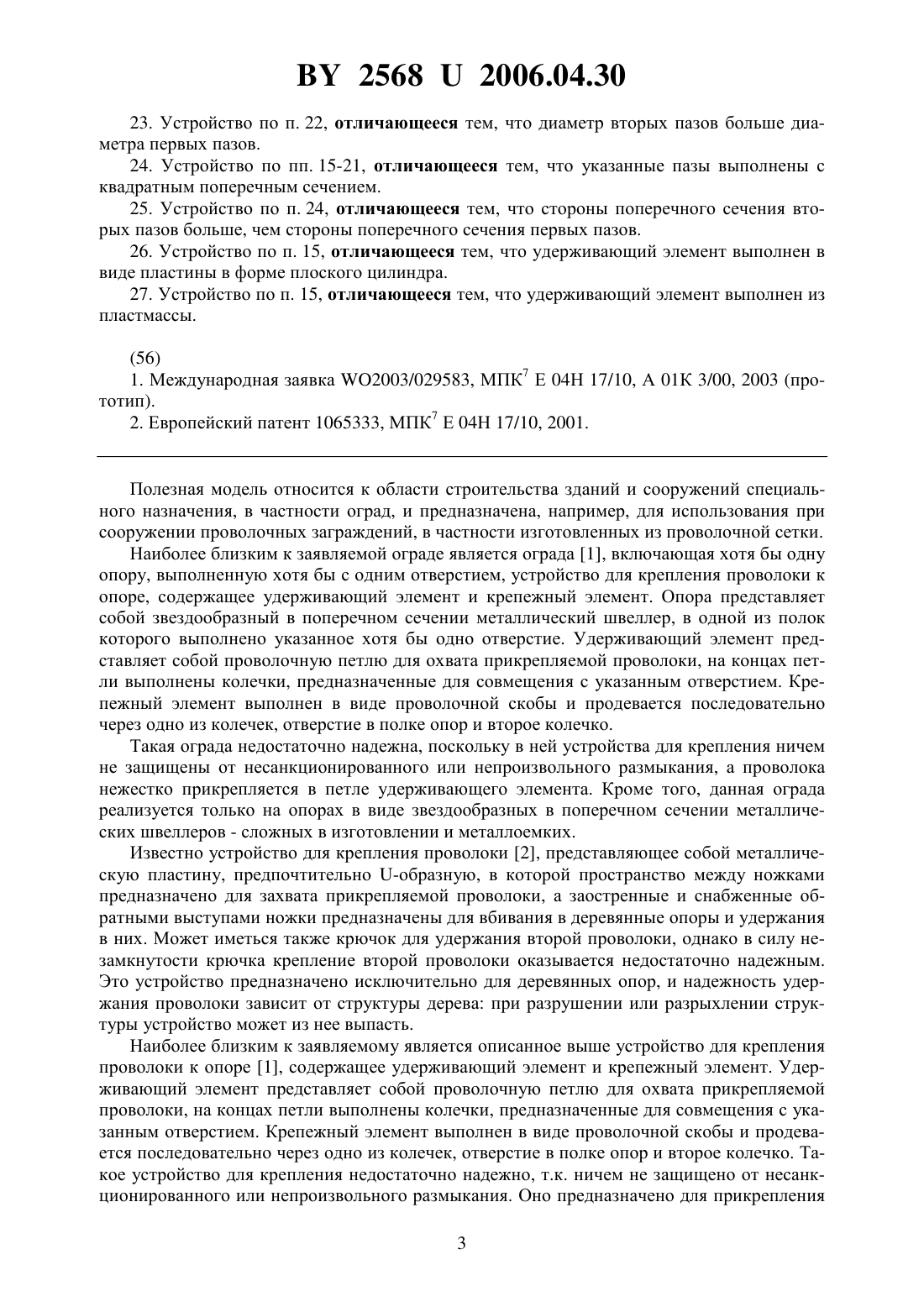

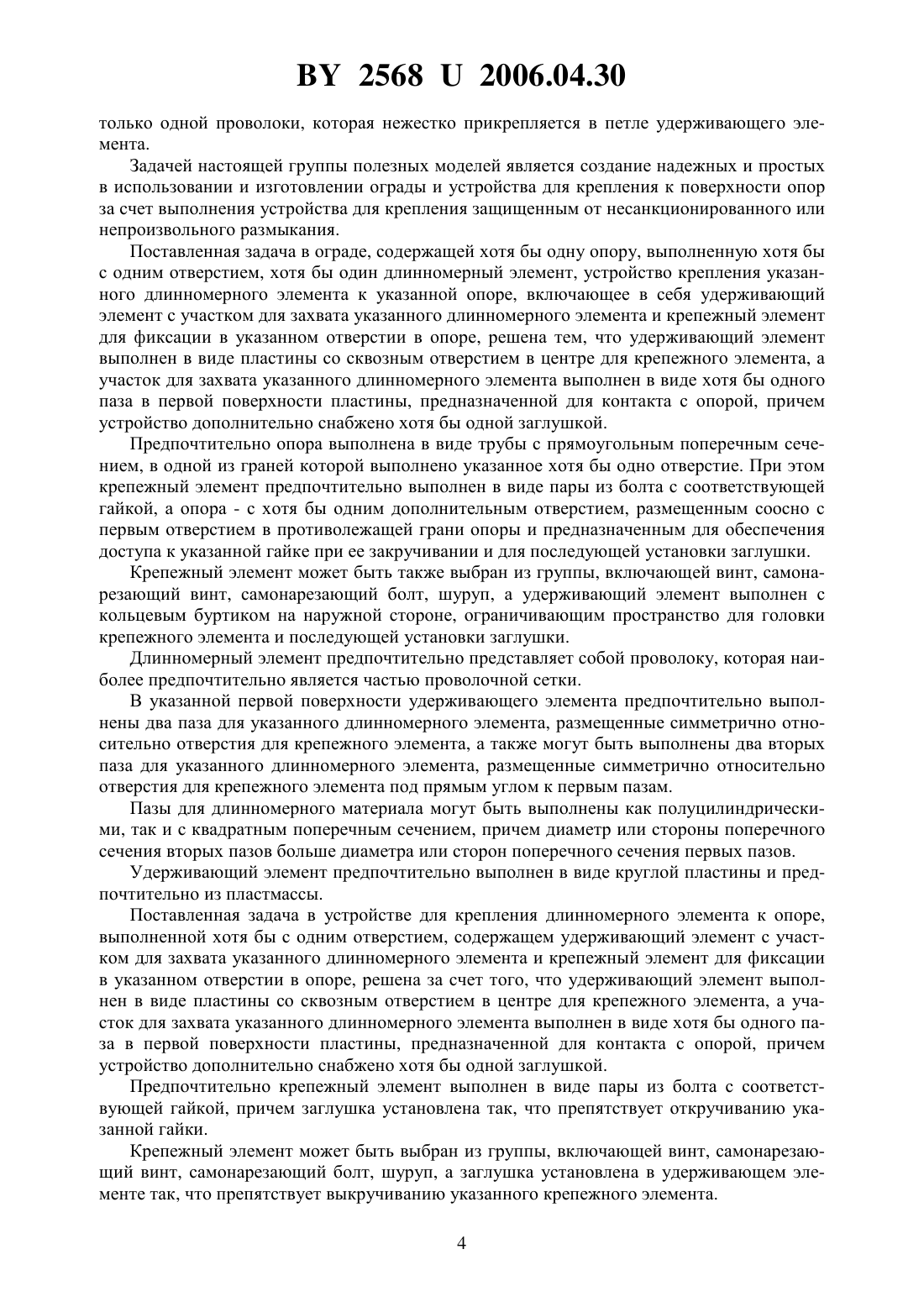

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Акименков Александр Сергеевич(72) Автор Акименков Александр Сергеевич(73) Патентообладатель Акименков Александр Сергеевич(57) 1. Ограда, содержащая хотя бы одну опору, выполненную хотя бы с одним отверстием, хотя бы один длинномерный элемент, устройство крепления указанного длинномерного элемента к указанной опоре, включающее в себя удерживающий элемент с участком для захвата указанного длинномерного элемента и крепежный элемент для фиксации в указанном отверстии в опоре, отличающаяся тем, что удерживающий элемент выполнен в виде пластины со сквозным отверстием в центре для крепежного элемента, а участок для захвата указанного длинномерного элемента выполнен в виде хотя бы одного паза в первой поверхности пластины, предназначенной для контакта с опорой, причем устройство дополнительно снабжено хотя бы одной заглушкой. 2. Ограда по п. 1, отличающаяся тем, что опора выполнена в виде трубы с прямоугольным поперечным сечением, в одной из граней которой выполнено указанное хотя бы одно отверстие. 3. Ограда по п. 2, отличающаяся тем, что крепежный элемент выполнен в виде пары из болта с соответствующей гайкой, а опора выполнена с хотя бы одним дополнительным отверстием, размещенным соосно с первым отверстием в противолежащей грани опоры и предназначенным для обеспечения доступа к указанной гайке при ее закручивании и для последующей установки заглушки. 4. Ограда по п. 1, отличающаяся тем, что крепежный элемент выбран из группы,включающей винт, самонарезающий винт, самонарезающий болт, шуруп, а удерживающий элемент выполнен с кольцевым буртиком на наружной стороне, ограничивающим пространство для головки крепежного элемента и последующей установки заглушки. 25682006.04.30 5. Ограда по п. 1, отличающаяся тем, что указанный длинномерный элемент представляет собой проволоку. 6. Ограда по п. 5, отличающаяся тем, что проволока является частью проволочной сетки. 7. Ограда по п. 1, отличающаяся тем, что в указанной первой поверхности удерживающего элемента выполнены два указанных паза для указанного длинномерного элемента, размещенные симметрично относительно отверстия для крепежного элемента. 8. Ограда по п. 7, отличающаяся тем, что в указанной первой поверхности удерживающего элемента выполнены два вторых паза для указанного длинномерного элемента,размещенные симметрично относительно отверстия для крепежного элемента под прямым углом к первым пазам. 9. Ограда по пп. 1-8, отличающаяся тем, что указанные пазы выполнены полуцилиндрическими. 10. Ограда по п. 9, отличающаяся тем, что диаметр вторых пазов больше диаметра первых пазов. 11. Ограда по пп. 1-8, отличающаяся тем, что указанные пазы выполнены с квадратным поперечным сечением. 12. Ограда по п. 11, отличающаяся тем, что стороны поперечного сечения вторых пазов больше сторон поперечного сечения первых пазов. 13. Ограда по п. 1, отличающаяся тем, что удерживающий элемент выполнен в виде круглой пластины. 14. Ограда по п. 1, отличающаяся тем, что удерживающий элемент выполнен из пластмассы. 15. Устройство для крепления длинномерного элемента к опоре, выполненной хотя бы с одним отверстием, содержащее удерживающий элемент с участком для захвата указанного длинномерного элемента и крепежный элемент для фиксации в указанном отверстии в опоре, отличающееся тем, что удерживающий элемент выполнен в виде пластины со сквозным отверстием в центре для крепежного элемента, а участок для захвата указанного длинномерного элемента выполнен в виде хотя бы одного паза в первой поверхности пластины, предназначенной для контакта с опорой, причем устройство дополнительно снабжено хотя бы одной заглушкой. 16. Устройство по п. 15, отличающееся тем, что крепежный элемент выполнен в виде пары из болта с соответствующей гайкой, причем заглушка установлена так, что препятствует откручиванию указанной гайки. 17. Устройство по п. 15, отличающееся тем, что крепежный элемент выбран из группы, включающей винт, самонарезающий винт, самонарезающий болт, шуруп, а заглушка установлена в удерживающем элементе так, что препятствует выкручиванию указанного крепежного элемента. 18. Устройство по п. 15, отличающееся тем, что указанный длинномерный элемент представляет собой проволоку. 19. Устройство по п. 16, отличающееся тем, что проволока является частью проволочной сетки. 20. Устройство по п. 15, отличающееся тем, что в указанной первой поверхности удерживающего элемента выполнены два паза для указанного длинномерного элемента,размещенные симметрично относительно отверстия для крепежного элемента. 21. Устройство по п. 15, отличающееся тем, что в указанной первой поверхности удерживающего элемента выполнены два вторых паза для указанного длинномерного элемента, размещенные симметрично относительно отверстия для крепежного элемента под прямым углом к первым пазам. 22. Устройство по пп. 15-21, отличающееся тем, что указанные пазы выполнены полуцилиндрическими. 2 25682006.04.30 23. Устройство по п. 22, отличающееся тем, что диаметр вторых пазов больше диаметра первых пазов. 24. Устройство по пп. 15-21, отличающееся тем, что указанные пазы выполнены с квадратным поперечным сечением. 25. Устройство по п. 24, отличающееся тем, что стороны поперечного сечения вторых пазов больше, чем стороны поперечного сечения первых пазов. 26. Устройство по п. 15, отличающееся тем, что удерживающий элемент выполнен в виде пластины в форме плоского цилиндра. 27. Устройство по п. 15, отличающееся тем, что удерживающий элемент выполнен из пластмассы.(56) 1. Международная заявка 2003/029583, МПК 7 Е 04 Н 17/10, А 01 К 3/00, 2003 (прототип). 2. Европейский патент 1065333, МПК 7 Е 04 Н 17/10, 2001. Полезная модель относится к области строительства зданий и сооружений специального назначения, в частности оград, и предназначена, например, для использования при сооружении проволочных заграждений, в частности изготовленных из проволочной сетки. Наиболее близким к заявляемой ограде является ограда 1, включающая хотя бы одну опору, выполненную хотя бы с одним отверстием, устройство для крепления проволоки к опоре, содержащее удерживающий элемент и крепежный элемент. Опора представляет собой звездообразный в поперечном сечении металлический швеллер, в одной из полок которого выполнено указанное хотя бы одно отверстие. Удерживающий элемент представляет собой проволочную петлю для охвата прикрепляемой проволоки, на концах петли выполнены колечки, предназначенные для совмещения с указанным отверстием. Крепежный элемент выполнен в виде проволочной скобы и продевается последовательно через одно из колечек, отверстие в полке опор и второе колечко. Такая ограда недостаточно надежна, поскольку в ней устройства для крепления ничем не защищены от несанкционированного или непроизвольного размыкания, а проволока нежестко прикрепляется в петле удерживающего элемента. Кроме того, данная ограда реализуется только на опорах в виде звездообразных в поперечном сечении металлических швеллеров - сложных в изготовлении и металлоемких. Известно устройство для крепления проволоки 2, представляющее собой металлическую пластину, предпочтительно -образную, в которой пространство между ножками предназначено для захвата прикрепляемой проволоки, а заостренные и снабженные обратными выступами ножки предназначены для вбивания в деревянные опоры и удержания в них. Может иметься также крючок для удержания второй проволоки, однако в силу незамкнутости крючка крепление второй проволоки оказывается недостаточно надежным. Это устройство предназначено исключительно для деревянных опор, и надежность удержания проволоки зависит от структуры дерева при разрушении или разрыхлении структуры устройство может из нее выпасть. Наиболее близким к заявляемому является описанное выше устройство для крепления проволоки к опоре 1, содержащее удерживающий элемент и крепежный элемент. Удерживающий элемент представляет собой проволочную петлю для охвата прикрепляемой проволоки, на концах петли выполнены колечки, предназначенные для совмещения с указанным отверстием. Крепежный элемент выполнен в виде проволочной скобы и продевается последовательно через одно из колечек, отверстие в полке опор и второе колечко. Такое устройство для крепления недостаточно надежно, т.к. ничем не защищено от несанкционированного или непроизвольного размыкания. Оно предназначено для прикрепления 3 25682006.04.30 только одной проволоки, которая нежестко прикрепляется в петле удерживающего элемента. Задачей настоящей группы полезных моделей является создание надежных и простых в использовании и изготовлении ограды и устройства для крепления к поверхности опор за счет выполнения устройства для крепления защищенным от несанкционированного или непроизвольного размыкания. Поставленная задача в ограде, содержащей хотя бы одну опору, выполненную хотя бы с одним отверстием, хотя бы один длинномерный элемент, устройство крепления указанного длинномерного элемента к указанной опоре, включающее в себя удерживающий элемент с участком для захвата указанного длинномерного элемента и крепежный элемент для фиксации в указанном отверстии в опоре, решена тем, что удерживающий элемент выполнен в виде пластины со сквозным отверстием в центре для крепежного элемента, а участок для захвата указанного длинномерного элемента выполнен в виде хотя бы одного паза в первой поверхности пластины, предназначенной для контакта с опорой, причем устройство дополнительно снабжено хотя бы одной заглушкой. Предпочтительно опора выполнена в виде трубы с прямоугольным поперечным сечением, в одной из граней которой выполнено указанное хотя бы одно отверстие. При этом крепежный элемент предпочтительно выполнен в виде пары из болта с соответствующей гайкой, а опора - с хотя бы одним дополнительным отверстием, размещенным соосно с первым отверстием в противолежащей грани опоры и предназначенным для обеспечения доступа к указанной гайке при ее закручивании и для последующей установки заглушки. Крепежный элемент может быть также выбран из группы, включающей винт, самонарезающий винт, самонарезающий болт, шуруп, а удерживающий элемент выполнен с кольцевым буртиком на наружной стороне, ограничивающим пространство для головки крепежного элемента и последующей установки заглушки. Длинномерный элемент предпочтительно представляет собой проволоку, которая наиболее предпочтительно является частью проволочной сетки. В указанной первой поверхности удерживающего элемента предпочтительно выполнены два паза для указанного длинномерного элемента, размещенные симметрично относительно отверстия для крепежного элемента, а также могут быть выполнены два вторых паза для указанного длинномерного элемента, размещенные симметрично относительно отверстия для крепежного элемента под прямым углом к первым пазам. Пазы для длинномерного материала могут быть выполнены как полуцилиндрическими, так и с квадратным поперечным сечением, причем диаметр или стороны поперечного сечения вторых пазов больше диаметра или сторон поперечного сечения первых пазов. Удерживающий элемент предпочтительно выполнен в виде круглой пластины и предпочтительно из пластмассы. Поставленная задача в устройстве для крепления длинномерного элемента к опоре,выполненной хотя бы с одним отверстием, содержащем удерживающий элемент с участком для захвата указанного длинномерного элемента и крепежный элемент для фиксации в указанном отверстии в опоре, решена за счет того, что удерживающий элемент выполнен в виде пластины со сквозным отверстием в центре для крепежного элемента, а участок для захвата указанного длинномерного элемента выполнен в виде хотя бы одного паза в первой поверхности пластины, предназначенной для контакта с опорой, причем устройство дополнительно снабжено хотя бы одной заглушкой. Предпочтительно крепежный элемент выполнен в виде пары из болта с соответствующей гайкой, причем заглушка установлена так, что препятствует откручиванию указанной гайки. Крепежный элемент может быть выбран из группы, включающей винт, самонарезающий винт, самонарезающий болт, шуруп, а заглушка установлена в удерживающем элементе так, что препятствует выкручиванию указанного крепежного элемента. 4 25682006.04.30 Длинномерный элемент предпочтительно представляет собой проволоку, которая наиболее предпочтительно является частью проволочной сетки. В указанной первой поверхности удерживающего элемента предпочтительно выполнены два паза для указанного длинномерного элемента, размещенные симметрично относительно отверстия для крепежного элемента, а также могут быть выполнены два вторых паза для указанного длинномерного элемента, размещенные симметрично относительно отверстия для крепежного элемента под прямым углом к первым пазам. Пазы для длинномерного материала могут быть выполнены как полуцилиндрическими, так и с квадратным поперечным сечением, причем диаметр или стороны поперечного сечения вторых пазов больше диаметра или сторон поперечного сечения первых пазов. Удерживающий элемент предпочтительно выполнен в виде круглой пластины и предпочтительно из пластмассы. На чертежах представлен неограничивающий пример реализации настоящих полезных моделей. На фиг. 1 схематично показан фрагмент ограды в процессе ее сборки на фиг. 2 - удерживающий элемент, вид со стороны поверхности, предназначенной для контакта с опорой на фиг. 3 - удерживающий элемент, вид сбоку в разрезе. Заявляемая ограда содержит из хотя бы одну опору 1, выполненную хотя бы с одним первым отверстием 2, хотя бы один длинномерный элемент, в данном примере выполненный в виде проволоки 3, устройство крепления указанного длинномерного элемента к указанной опоре, включающее в себя удерживающий элемент 4 и крепежный элемент 5 для фиксации в отверстии 2, а также заглушку 6. Опора 1 выполнена в данном примере в виде профильной трубы с прямоугольным поперечным сечением, в одной из граней которой выполнено первое отверстие 2, а в противолежащей грани хотя бы одно дополнительное (второе) отверстие 7, размещенное соосно с первым отверстием 2. Удерживающий элемент 4 в данном примере выполнен в виде круглой пластины(форма пластины может быть любой четырех-, шестиугольной, овальной и т.п.) со сквозным отверстием 8 для крепежного элемента 5. В поверхности удерживающего элемента 4,предназначенной для контакта с опорой 1 (фиг. 2, 3), выполнены два первых паза 9 для проволоки 3, размещенные симметрично относительно отверстия 8, и два вторых паза 10 для проволоки 3, размещенные симметрично относительно отверстия 8 под прямым углом к первым пазам 9. Стороны (глубина и ширина) квадратного поперечного сечения пазов 9 и 10 соответствуют двум типоразмерам проволоки, используемой для изготовления проволочной сетки. Это соотношение размеров сохраняется и при выполнении пазов 9 и 10 полуцилиндрическими (на чертежах не показано). Наружная сторона удерживающего элемента 4 снабжена в данном примере кольцевым буртиком 11, ограничивающим пространство для головки крепежного элемента 5, выполненного в данном примере в виде болта 603 с ответствующей гайкой 12, и с квадратным углублением 13 для квадратного подголовочного участка (на чертежах не показан) такого болта. В качестве крепежных элементов могут использоваться стандартные винты,в том числе самонарезающие, самонарезающие болты, шурупы и другие подходящие метизы. Заявляемую ограду монтируют с помощью заявляемого устройства для крепления следующим образом. Устанавливают опоры 1 с предварительно выполненными в них первыми 2 и вторыми 7 отверстиями. Проволоку 3 помещают в соответствующий ее диаметру паз 9 или 10 удерживающего элемента 4. Проволока 3 может представлять собой отдельную проволоку проволочной ограды или часть проволочной сетки. 5 25682006.04.30 Если к данной опоре нужно прикрепить конец одного полотнища проволочной сетки и начало следующего полотнища, в один из соответствующих пазов 9 или 10 помещают крайнюю проволоку первого полотнища, а во второй из указанных пазов - первую проволоку следующего полотнища. Крепежный элемент 5 вставляют в отверстие 8. Удерживающий элемент 4 прижимают соответствующей поверхностью к опоре 1, вводят крепежный элемент 5 (болт 603) в первое отверстие 2 и фиксируют, закручивая гайку 12 через второе отверстие 7. Второе отверстие затем закрывают заглушкой 6. Проволока 3 оказывается плотно прижатой к опоре 1 всей соответствующей поверхностью удерживающего элемента 4. Поскольку на головке данного болта отсутствует шлиц, гайка оказывается внутри опоры 1, а второе отверстие 7 закрыто заглушкой 6, несанкционированный или непредумышленный доступ к данному устройству для крепления полностью закрыт. Его непроизвольное размыкание исключено. Для фиксации может быть использована резьба, нарезанная непосредственно в отверстии 2, а в качестве крепежных элементов могут использоваться стандартные винты, в том числе самонарезающие, самонарезающие болты, шурупы и другие подходящие метизы. Такая система удобна при выполнении опоры в виде металлической трубы или одно- или двутаврового швеллера (на чертежах не показано). При этом заглушку помещают в пространство на наружной стороне удерживающего элемента, ограниченное буртиком 11. Проволока 3 оказывается плотно прижатой к опоре 1 всей соответствующей поверхностью удерживающего элемента 4. Поскольку шлиц на головке используемого метиза закрыт заглушкой 6, несанкционированный или непредумышленный доступ к данному устройству для крепления также полностью закрыт. Его непроизвольное размыкание исключено. При выполнении удерживающего элемента из пластмассы или другого диэлектрика он выполняет функции изолятора для проводящей проволоки. Таким образом, заявляемые ограда и устройство действительно являются простыми в изготовлении и применении, а также особо надежными и защищенными от несанкционированного доступа или непроизвольного размыкания. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 6
