Устройство для крепления облицовочных плит

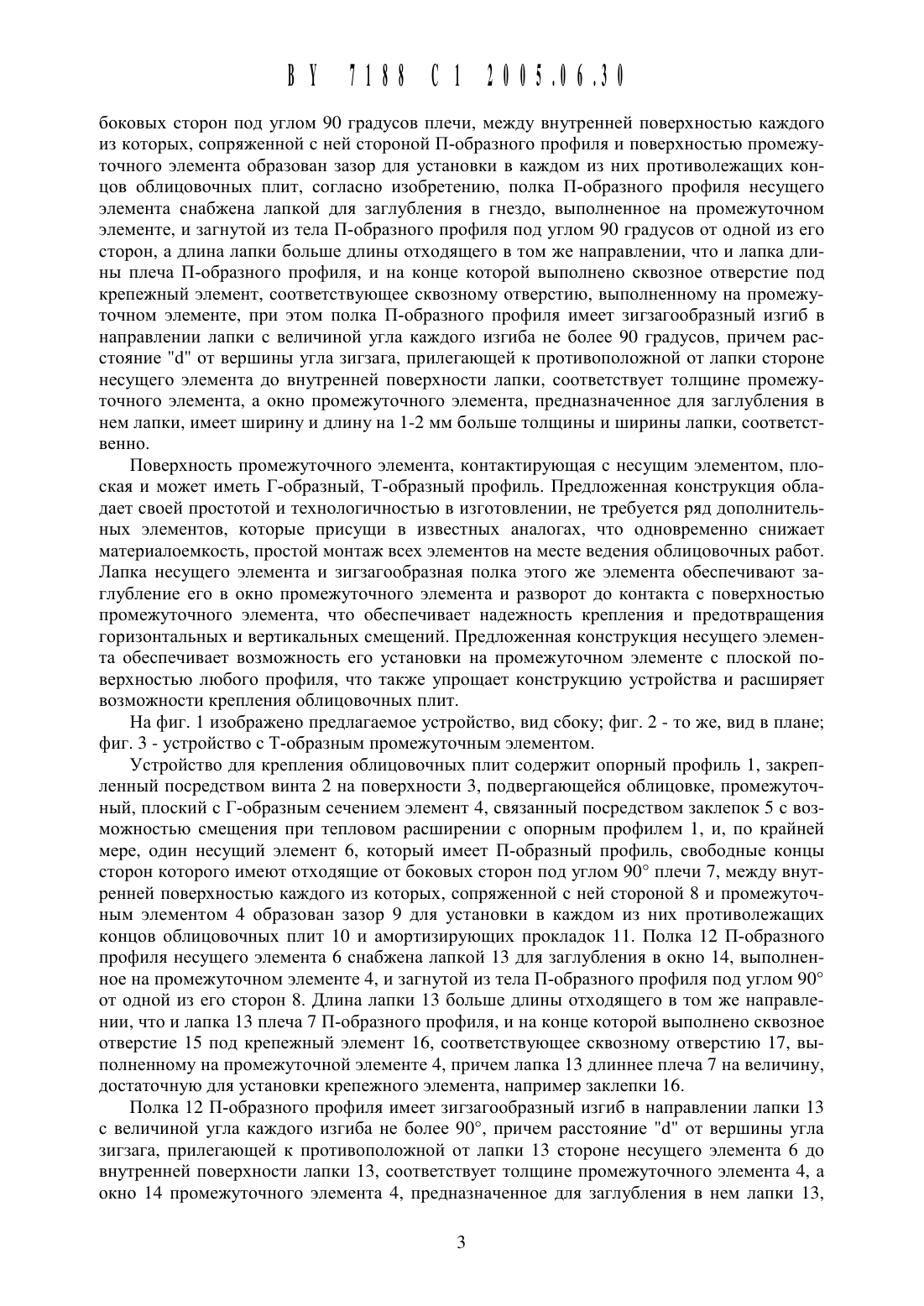

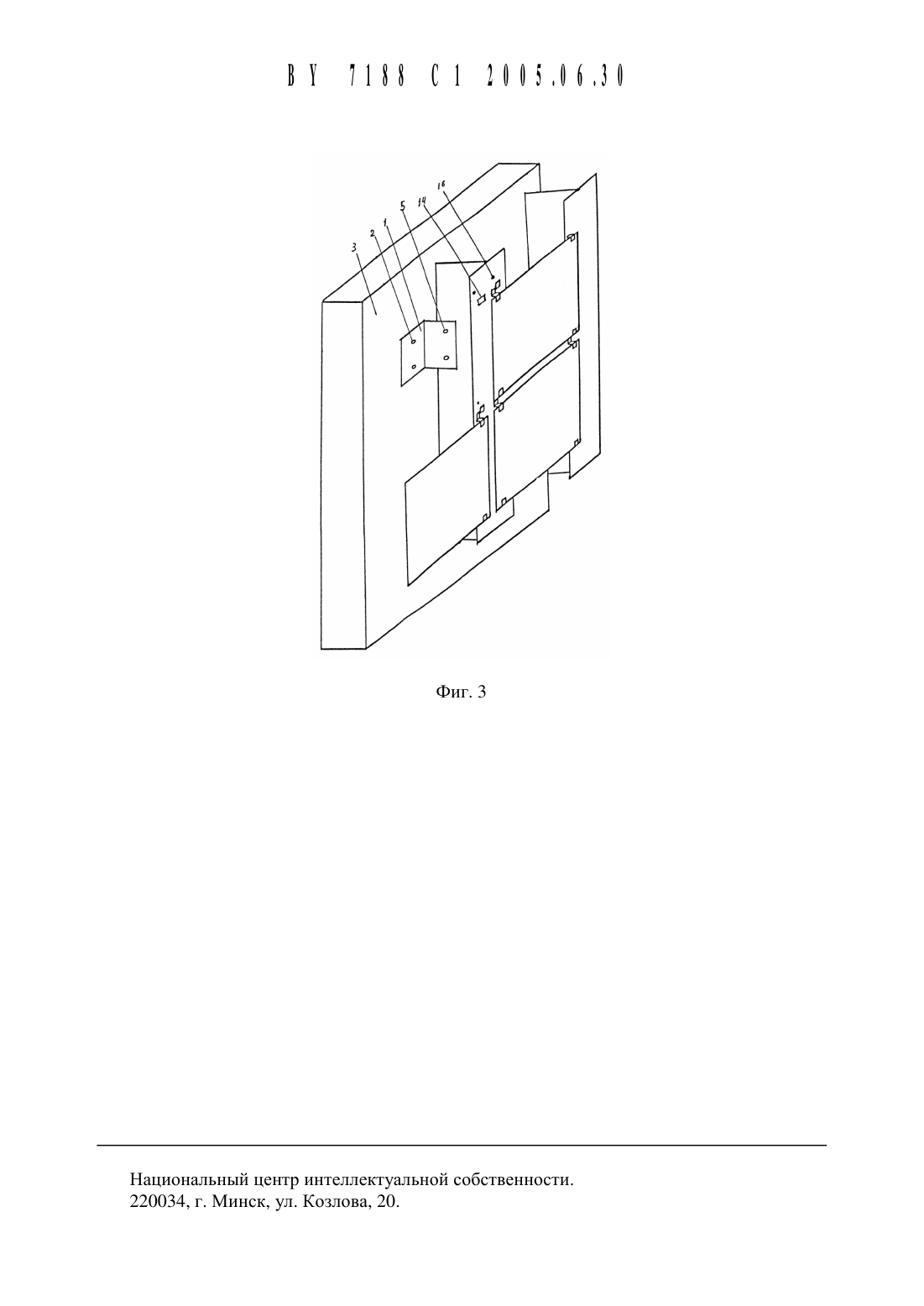

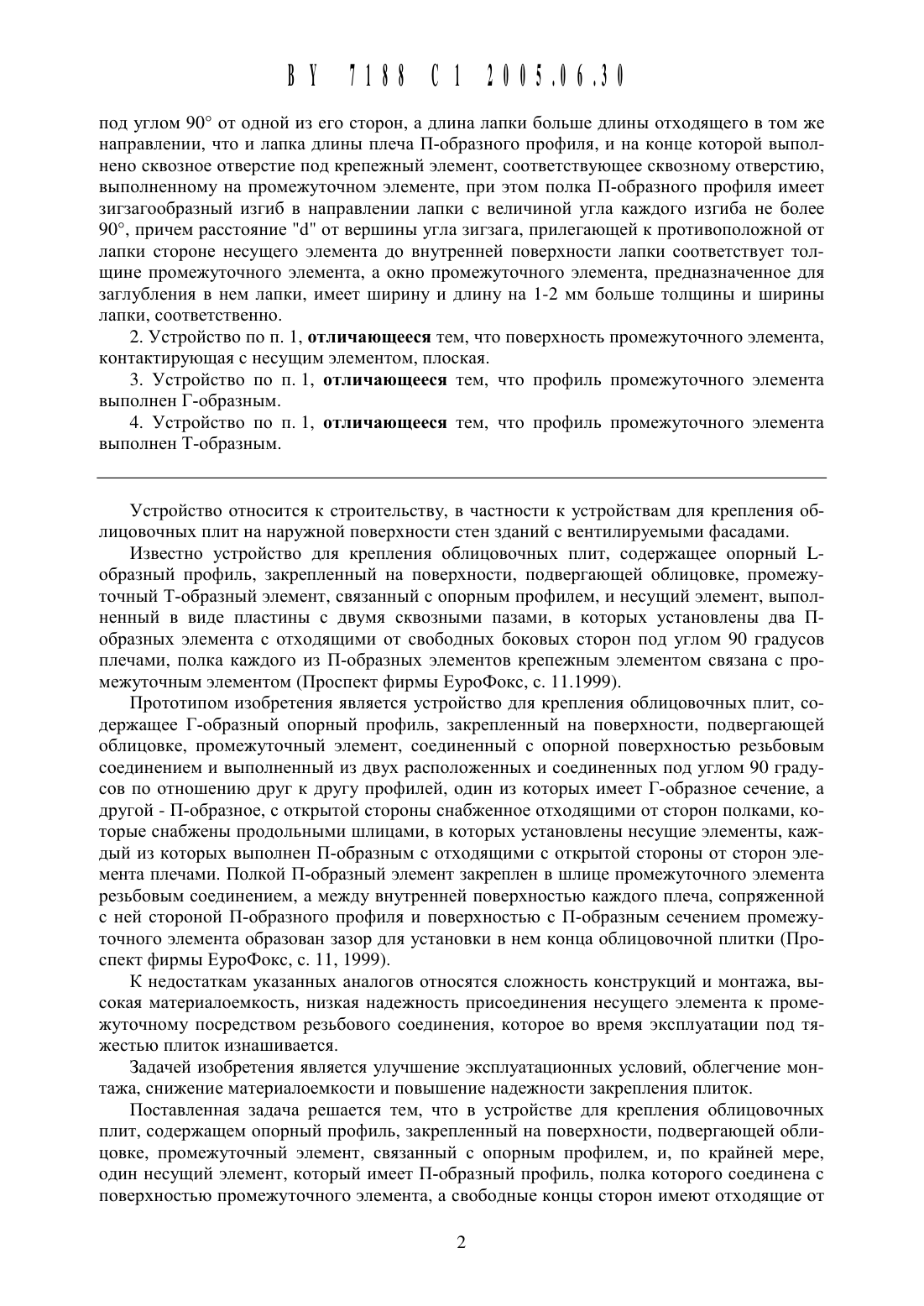

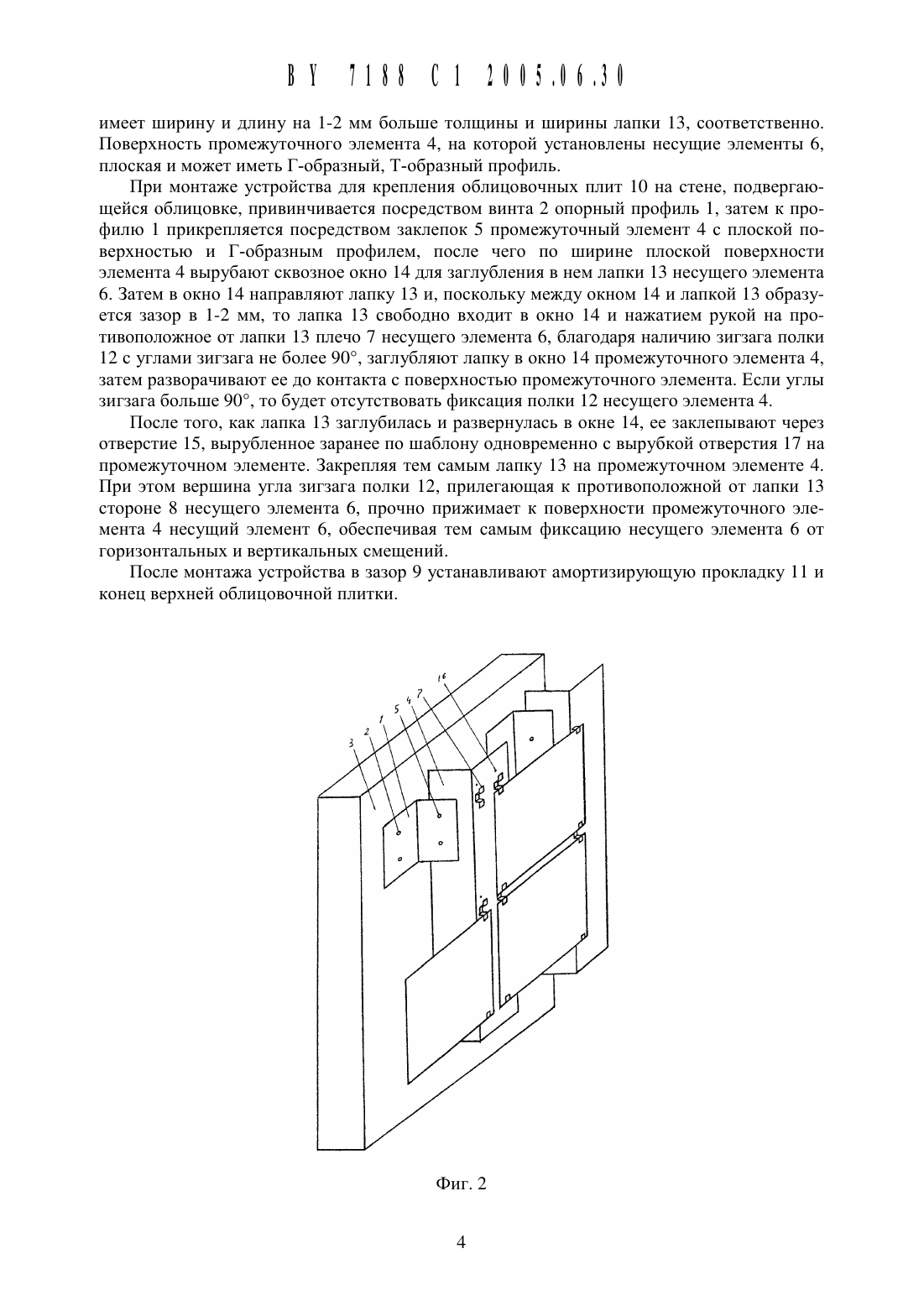

(51) Е 0 41 13/08 НАЦИОНАЛЬНЫЙ цЕНтР ИНТЕЛЛЕКТУАЛЬНОИ СОБСТВЕННОСТИ(54) УСТРОЙСТВО ДЛЯ КРЕПЛЕНИЯ ОБЛИЦОВОЧНЫХ ПЛИТ(71) Заявитель Голубович Александр Александрович (ВУ)(72) Автор Голубович Александр Александрович (ВУ)(73) Патентообладатель Голубович Александр Александрович (ВУ)1. Устройство для крепления облицовочных плит, содержащее опорный профиль, закрепленный на поверхности, подвергающейся облицовке, промежуточный элемент, связанный с опорным профилем, и, по крайней мере, один несущий элемент, имеющий Побразный профиль, полка которого соединена с поверхностью промежуточного элемента,а свободные концы сторон имеют отходящие от боковых сторон под углом 90 плечи, между внутренней поверхностью каждого из которых, сопряженной с ней стороной Побразного профиля и поверхностью промежуточного элемента образован зазор для установки в каждом из них противолежащих концов облицовочных плит, отличающееся тем,что полка П-образного профиля несущего элемента снабжена лапкой для заглубления в окне, выполненном на промежуточном элементе, и загнутой из тела П-образного профиляпод углом 9 О от одной из его сторон, а длина лапки больше длины отходящего в том же направлении, что И лапка длины плеча П-образного профиля, И на конце которой вь 1 полнено сквозное отверстие под Крепежный элемент, соответствующее сквозному отверстию,выполненному на промежуточном элементе, при этом полка П-образного профиля имеет зигзагообразнь 1 й изгиб в направлении лапки с величиной угла каждого изгиба не более 9 О, причем расстояние с 1 от вершины угла зигзага, прилегающей К противоположной от лапки стороне несущего элемента до внутренней поверхности лапки соответствует толщине промежуточного элемента, а окно промежуточного элемента, предназначенное для заглубления в нем лапки, имеет щирину и длину на 1-2 мм больще толщины и щирины лапки, соответственно.2. Устройство по п. 1, отличающееся тем, что поверхность промежуточного элемента,контактирующая с несущим элементом, плоская.3. Устройство по п. 1, отличающееся тем, что профиль промежуточного элемента выполнен Г-образным.4. Устройство по п. 1, отличающееся тем, что профиль промежуточного элемента выполнен Т-образным.Устройство относится к строительству, в частности к устройствам для крепления облицовочных плит на наружной поверхности стен зданий с вентилируемыми фасадами.Известно устройство для крепления облицовочных плит, содержащее опорный Ьобразнь 1 й профиль, закрепленный на поверхности, подвергающей облицовке, промежуточный Т-образный элемент, связанный с опорным профилем, и несущий элемент, вь 1 полненный в виде пластины с двумя сквозными пазами, в которых установлены два Побразных элемента с отходящими от свободных боковых сторон под углом 90 градусов плечами, полка каждого из П-образных элементов крепежным элементом связана с промежуточным элементом (Проспект фирмы ЕуроФокс, с. 11.1999).Прототипом изобретения является устройство для крепления облицовочных плит, содержащее Г-образный опорный профиль, закрепленный на поверхности, подвергающей облицовке, промежуточный элемент, соединенный с опорной поверхностью резьбовым соединением и выполненный из двух расположенных и соединенных под углом 90 градусов по отнощению друг к другу профилей, один из которых имеет Г-образное сечение, а другой - П-образное, с открытой стороны снабженное отходящими от сторон полками, которые снабжены продольными щлицами, в которых установлены несущие элементы, каждый из которых выполнен П-образным с отходящими с открытой стороны от сторон элемента плечами. Полкой П-образный элемент закреплен в щлице промежуточного элемента резьбовым соединением, а между внутренней поверхностью каждого плеча, сопряженной с ней стороной П-образного профиля и поверхностью с П-образным сечением промежуточного элемента образован зазор для установки в нем конца облицовочной плитки (Проспект фирмы ЕуроФокс, с. 11, 1999).К недостаткам указанных аналогов относятся сложность конструкций и монтажа, вь 1 сокая материалоемкость, низкая надежность присоединения несущего элемента к промежуточному посредством резьбового соединения, которое во время эксплуатации под тяжестью плиток изнащивается.Задачей изобретения является улучщение эксплуатационных условий, облегчение монтажа, снижение материалоемкости и повыщение надежности закрепления плиток.Поставленная задача рещается тем, что в устройстве для крепления облицовочных плит, содержащем опорный профиль, закрепленный на поверхности, подвергающей облицовке, промежуточный элемент, связанный с опорным профилем, и, по крайней мере,один несущий элемент, который имеет П-образный профиль, полка которого соединена с поверхностью промежуточного элемента, а свободные концы сторон имеют отходящие отбоковых сторон под углом 90 градусов плечи, между внутренней поверхностью каждого из Которых, сопряженной с ней стороной П-образного профиля И поверхностью промежуточного элемента образован зазор для установки в каждом из них противолежащих концов облицовочных плит, согласно изобретению, полка П-образного профиля несущего элемента снабжена лапкой для заглубления в гнездо, выполненное на промежуточном элементе, и загнутой из тела П-образного профиля под углом 90 градусов от одной из его сторон, а длина лапки больше длины отходящего в том же направлении, что и лапка длины плеча П-образного профиля, и на конце которой выполнено сквозное отверстие под Крепежный элемент, соответствующее сквозному отверстию, выполненному на промежуточном элементе, при этом полка П-образного профиля имеет зигзагообразный изгиб в направлении лапки с величиной угла каждого изгиба не более 90 градусов, причем расстояние с 1 от верщины угла зигзага, прилегающей к противоположной от лапки стороне несущего элемента до внутренней поверхности лапки, соответствует толщине промежуточного элемента, а окно промежуточного элемента, предназначенное для заглубления в нем лапки, имеет щирину и длину на 1-2 мм больще толщины и щирины лапки, соответственно.Поверхность промежуточного элемента, контактирующая с несущим элементом, плоская и может иметь Г-образный, Т-образный профиль. Предложенная конструкция обладает своей простотой и технологичностью в изготовлении, не требуется ряд дополнительных элементов, которые присущи в известных аналогах, что одновременно снижает материалоемкость, простой монтаж всех элементов на месте ведения облицовочных работ. Лапка несущего элемента и зигзагообразная полка этого же элемента обеспечивают заглубление его в окно промежуточного элемента и разворот до контакта с поверхностью промежуточного элемента, что обеспечивает надежность крепления и предотвращения горизонтальных и вертикальных смещений. Предложенная конструкция несущего элемента обеспечивает возможность его установки на промежуточном элементе с плоской поверхностью любого профиля, что также упрощает конструкцию устройства и расщиряет возможности крепления облицовочных плит.Устройство для крепления облицовочных плит содержит опорный профиль 1, закрепленный посредством винта 2 на поверхности 3, подвергающейся облицовке, промежуточный, плоский с Г-образным сечением элемент 4, связанный посредством заклепок 5 с возможностью смещения при тепловом расщирении с опорным профилем 1, и, по крайней мере, один несущий элемент 6, который имеет П-образный профиль, свободные концы сторон которого имеют отходящие от боковых сторон под углом 90 плечи 7, между внутренней поверхностью каждого из которых, сопряженной с ней стороной 8 и промежуточным элементом 4 образован зазор 9 для установки в каждом из них противолежащих концов облицовочных плит 10 и амортизирующих прокладок 11. Полка 12 П-образного профиля несущего элемента 6 снабжена лапкой 13 для заглубления в окно 14, вь 1 полненное на промежуточном элементе 4, и загнутой из тела П-образного профиля под углом 90 от одной из его сторон 8. Длина лапки 13 больще длины отходящего в том же направлении, что и лапка 13 плеча 7 П-образного профиля, и на конце которой выполнено сквозное отверстие 15 под крепежный элемент 16, соответствующее сквозному отверстию 17, вь 1 полненному на промежуточной элементе 4, причем лапка 13 длиннее плеча 7 на величину,достаточную для установки крепежного элемента, например заклепки 16.Полка 12 П-образного профиля имеет зигзагообразный изгиб в направлении лапки 13 с величиной угла каждого изгиба не более 90, причем расстояние б от верщины угла зигзага, прилегающей к противоположной от лапки 13 стороне несущего элемента 6 до внутренней поверхности лапки 13, соответствует толщине промежуточного элемента 4, а окно 14 промежуточного элемента 4, предназначенное для заглубления в нем лапки 13, ВУ 7188 С 1 200511130имеет щирину И длину на 1-2 мм больше толщины И Ширины лапки 13, соответственно. Поверхность промежуточного элемента 4, на которой установлены несущие элементы 6,плоская и может иметь Г-образнь 1 й, Т-образнь 1 й профиль.При монтаже устройства для крепления облицовочных плит 10 на стене, подвергающейся облицовке, привинчивается посредством винта 2 опорный профиль 1, затем К профилю 1 прикрепляется посредством заклепок 5 промежуточный элемент 4 с плоской поверхностью и Г-образнь 1 м профилем, после чего по щирине плоской поверхности элемента 4 вырубают сквозное окно 14 для заглубления в нем лапки 13 несущего элемента 6. Затем в окно 14 направляют лапку 13 и, поскольку между окном 14 и лапкой 13 образуется зазор в 1-2 мм, то лапка 13 свободно входит в окно 14 и нажатием рукой на противоположное от лапки 13 плечо 7 несущего элемента 6, благодаря наличию зигзага полки 12 с углами зигзага не более 9 О, заглубляют лапку в окно 14 промежуточного элемента 4,затем разворачивают ее до контакта с поверхностью промежуточного элемента. Если углы зигзага больще 9 О, то будет отсутствовать фиксация полки 12 несущего элемента 4.После того, как лапка 13 заглубилась и развернулась в окне 14, ее заклепывают через отверстие 15, вырубленное заранее по щаблону одновременно с вырубкой отверстия 17 на промежуточном элементе. Закрепляя тем самым лапку 13 на промежуточном элементе 4. При этом верщина угла зигзага полки 12, прилегающая к противоположной от лапки 13 стороне 8 несущего элемента 6, прочно прижимает к поверхности промежуточного элемента 4 несущий элемент 6, обеспечивая тем самым фиксацию несущего элемента 6 от горизонтальных и вертикальных смещений.После монтажа устройства в зазор 9 устанавливают амортизирующую прокладку 11 и конец верхней облицовочной плитки.
