Устройство для пломбирования разъема

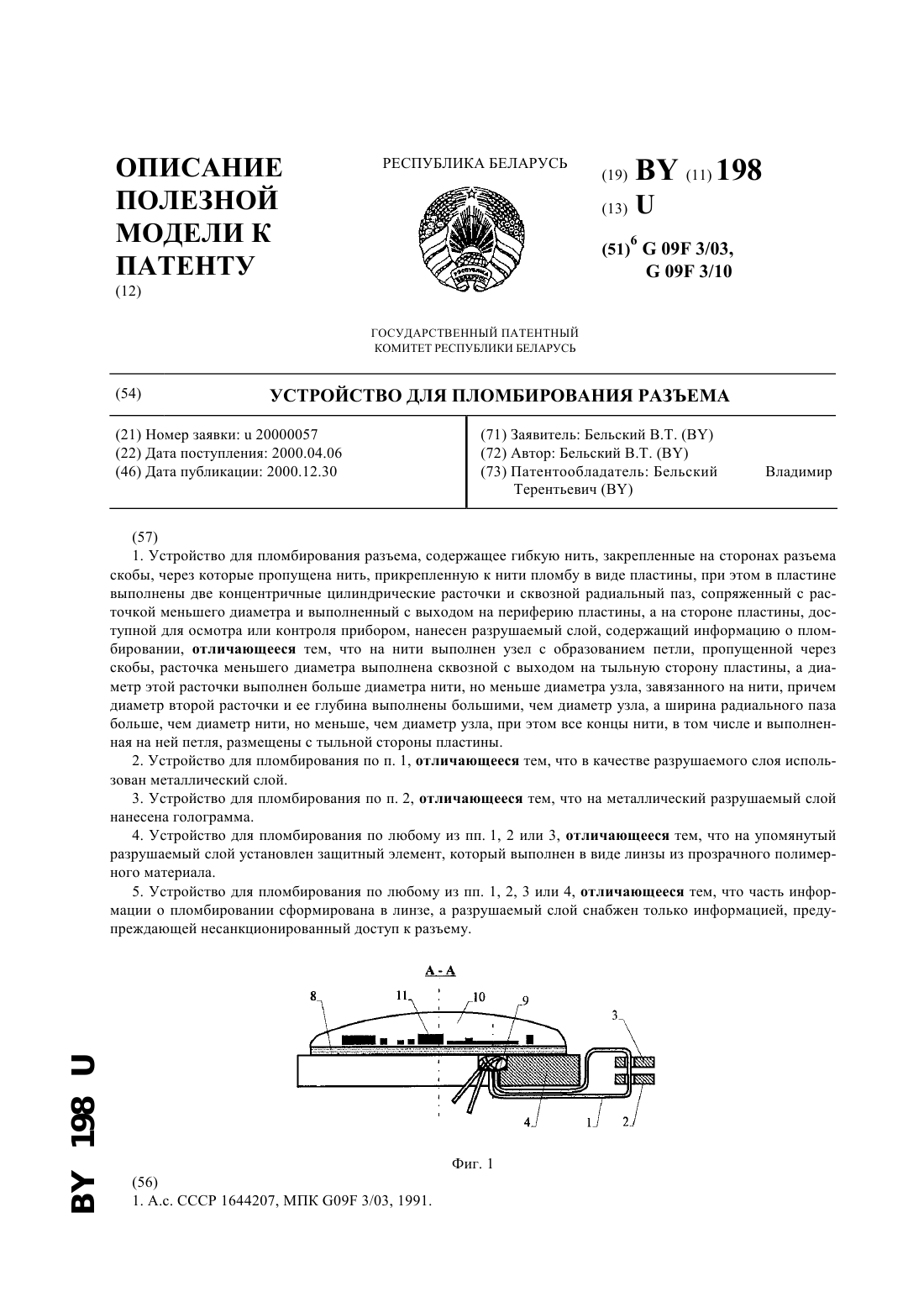

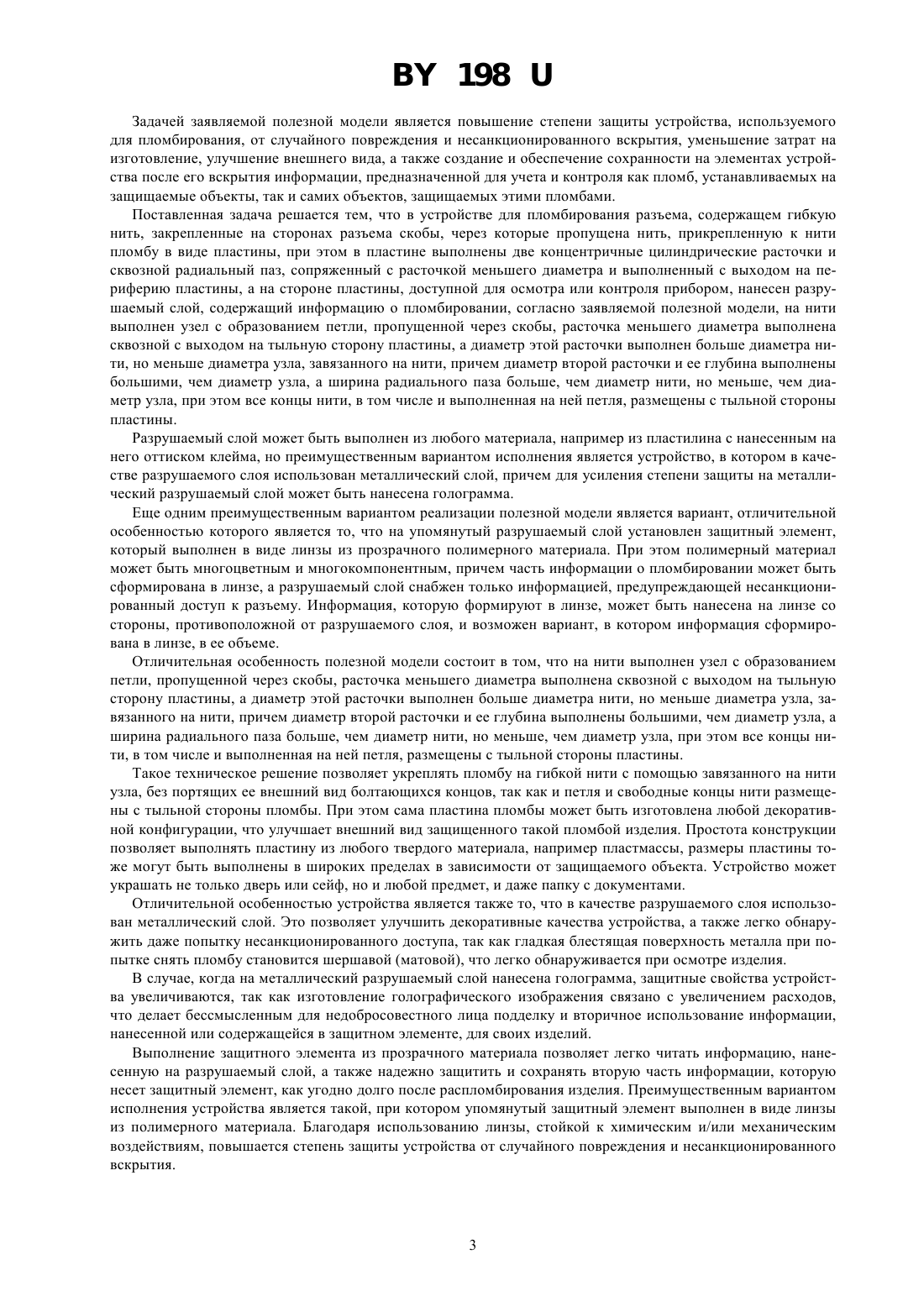

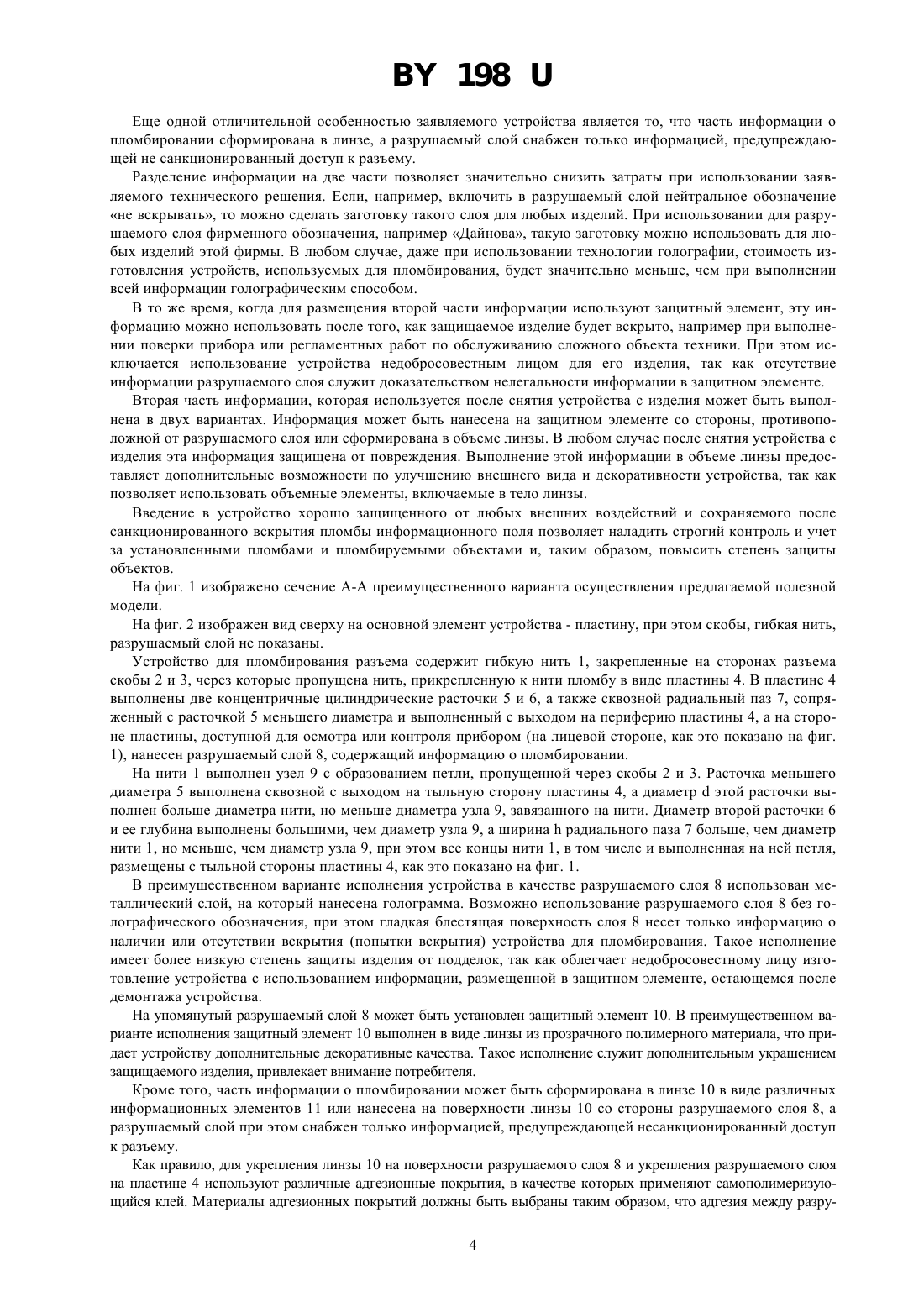

(12) ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ УСТРОЙСТВО ДЛЯ ПЛОМБИРОВАНИЯ РАЗЪЕМА(57) 1. Устройство для пломбирования разъема, содержащее гибкую нить, закрепленные на сторонах разъема скобы, через которые пропущена нить, прикрепленную к нити пломбу в виде пластины, при этом в пластине выполнены две концентричные цилиндрические расточки и сквозной радиальный паз, сопряженный с расточкой меньшего диаметра и выполненный с выходом на периферию пластины, а на стороне пластины, доступной для осмотра или контроля прибором, нанесен разрушаемый слой, содержащий информацию о пломбировании, отличающееся тем, что на нити выполнен узел с образованием петли, пропущенной через скобы, расточка меньшего диаметра выполнена сквозной с выходом на тыльную сторону пластины, а диаметр этой расточки выполнен больше диаметра нити, но меньше диаметра узла, завязанного на нити, причем диаметр второй расточки и ее глубина выполнены большими, чем диаметр узла, а ширина радиального паза больше, чем диаметр нити, но меньше, чем диаметр узла, при этом все концы нити, в том числе и выполненная на ней петля, размещены с тыльной стороны пластины. 2. Устройство для пломбирования по п. 1, отличающееся тем, что в качестве разрушаемого слоя использован металлический слой. 3. Устройство для пломбирования по п. 2, отличающееся тем, что на металлический разрушаемый слой нанесена голограмма. 4. Устройство для пломбирования по любому из пп. 1, 2 или 3, отличающееся тем, что на упомянутый разрушаемый слой установлен защитный элемент, который выполнен в виде линзы из прозрачного полимерного материала. 5. Устройство для пломбирования по любому из пп. 1, 2, 3 или 4, отличающееся тем, что часть информации о пломбировании сформирована в линзе, а разрушаемый слой снабжен только информацией, предупреждающей несанкционированный доступ к разъему. Полезная модель относится к средствам защиты от неконтролируемого доступа с помощью пломбирования и может быть использовано для контроля доступа к защищаемому объекту. Все производители бытовой техники, оргтехники, приборов, механизмов и других технических объектов путем пломбирования этих объектов защищают свой товар от подделок, порчи, несанкционированного вскрытия. Пломбирование используется также для учета и контроля выполнения поверок и технического обслуживания сложных объектов техники. Известны различные способы пломбирования объектов. Как правило, при этом используют разрушаемый элемент, выполненный из различных материалов. Например, в Устройстве для пломбирования по 1 используется клеевой слой для скрепления элементов пломбы и прозрачная крышка, с помощью которой закрыта гибкая нить, закрепленная на защищаемом объекте. Прозрачная крышка обеспечивает считывание помещенной под ней информации о пломбировании. При распломбировании разрушаются и крышка, и оттиск печати, который закрывает гибкую нить, что позволяет контролировать доступ к изделию и делает невозможным недобросовестному лицу использование этой же пломбы на своем изделии. Однако известное устройство недостаточно технологично, оно не позволяет использовать современные средства техники для улучшения дизайна изделия, кроме того, при вскрытии изделия в случае его планового обслуживания теряется информация, размещенная на разрушаемом слое. Известно также использование голограмм для маркировки и защиты изделий от подделок и копирования,например Способ голографической идентификации изделий по 2. Такое техническое решение обеспечивает высокую степень защиты изделия. Однако, стоимость средств, применяемых при использовании такого способа, очень высока и экономически не оправдывается для товаров, предназначенных для широкого потребления. В последнее время широкое использование получили самоклеющиеся пломбы, которые имеют разнообразные формы и размеры, легко переносятся с латексной основы на защищаемый документ или на то место в объекте, которое предохраняют от несанкционированного вскрытия и тем самым от несанкционированного доступа внутрь прибора или к отдельным его блокам, узлам. Например Структурная композиция с дифракционными свойствами по 3. Такое устройство представляет собой разрушаемый, как правило, металлический слой, расположенный на несущей пленке, что обусловливает преимущественное его использование на документах и достаточно редкое на объектах техники. На другую сторону разрушаемого слоя нанесено адгезионное самоклеющееся покрытие. За счет самополимеризующегося клея, используемого в качестве адгезионного покрытия, такое устройство легко крепится на любой документ или на любую поверхность (стык, шов, разъем, отверстие и т.п.) защищаемого объема, и последующее удаление без его повреждения и разрушения невозможно. Из известных технических решений наиболее близким объектом к заявляемому является Устройство для опечатывания дверей по 4, которое принято автором за прототип заявляемой полезной модели. Принятое за прототип устройство для пломбирования разъема содержит гибкую нить, закрепленные на сторонах разъема скобы, через которые пропущена нить, прикрепленную к нити пломбу в виде пластины,при этом в пластине выполнены две концентричные цилиндрические расточки и сквозной радиальный паз,сопряженный с расточкой меньшего диаметра и выполненный с выходом на периферию пластины, а на стороне пластины, доступной для осмотра или контроля прибором, нанесен разрушаемый слой, содержащий информацию о пломбировании. Принятое за прототип техническое решение обеспечивает достаточно высокую степень защиты объекта,на котором его используют, легко контролируется при визуальном осмотре целостность разрушаемого элемента, а на поверхности этого элемента наносится информация о пломбировании. В этом устройстве использована пломбирующая масса (пластичный материал), на который при опломбировании наносят клеймо и специальная вставка, которая укрепляет пломбу на гибкой нити, а при попытке демонтировать устройство разрушает разрушаемый элемент. Однако в известном устройстве поверхность разрушаемого элемента недостаточно защищена от случайных повреждений, его конструкция излишне сложна и имеет увеличенный габарит, что ограничивает его применение только неподвижными объектами. Недостатком известного из этого источника устройства является также то, что оно имеет недостаточную устойчивость к механическим и химическим воздействиям, что делает высокой вероятность случайного повреждения разрушаемого слоя, что сужает область применения технического решения, принятого за прототип. Кроме того, все известные пломбы обладают тем недостатком, что после любого их вскрытия на пломбе не остается информации, подтверждающей ее легальность. 198 Задачей заявляемой полезной модели является повышение степени защиты устройства, используемого для пломбирования, от случайного повреждения и несанкционированного вскрытия, уменьшение затрат на изготовление, улучшение внешнего вида, а также создание и обеспечение сохранности на элементах устройства после его вскрытия информации, предназначенной для учета и контроля как пломб, устанавливаемых на защищаемые объекты, так и самих объектов, защищаемых этими пломбами. Поставленная задача решается тем, что в устройстве для пломбирования разъема, содержащем гибкую нить, закрепленные на сторонах разъема скобы, через которые пропущена нить, прикрепленную к нити пломбу в виде пластины, при этом в пластине выполнены две концентричные цилиндрические расточки и сквозной радиальный паз, сопряженный с расточкой меньшего диаметра и выполненный с выходом на периферию пластины, а на стороне пластины, доступной для осмотра или контроля прибором, нанесен разрушаемый слой, содержащий информацию о пломбировании, согласно заявляемой полезной модели, на нити выполнен узел с образованием петли, пропущенной через скобы, расточка меньшего диаметра выполнена сквозной с выходом на тыльную сторону пластины, а диаметр этой расточки выполнен больше диаметра нити, но меньше диаметра узла, завязанного на нити, причем диаметр второй расточки и ее глубина выполнены большими, чем диаметр узла, а ширина радиального паза больше, чем диаметр нити, но меньше, чем диаметр узла, при этом все концы нити, в том числе и выполненная на ней петля, размещены с тыльной стороны пластины. Разрушаемый слой может быть выполнен из любого материала, например из пластилина с нанесенным на него оттиском клейма, но преимущественным вариантом исполнения является устройство, в котором в качестве разрушаемого слоя использован металлический слой, причем для усиления степени защиты на металлический разрушаемый слой может быть нанесена голограмма. Еще одним преимущественным вариантом реализации полезной модели является вариант, отличительной особенностью которого является то, что на упомянутый разрушаемый слой установлен защитный элемент,который выполнен в виде линзы из прозрачного полимерного материала. При этом полимерный материал может быть многоцветным и многокомпонентным, причем часть информации о пломбировании может быть сформирована в линзе, а разрушаемый слой снабжен только информацией, предупреждающей несанкционированный доступ к разъему. Информация, которую формируют в линзе, может быть нанесена на линзе со стороны, противоположной от разрушаемого слоя, и возможен вариант, в котором информация сформирована в линзе, в ее объеме. Отличительная особенность полезной модели состоит в том, что на нити выполнен узел с образованием петли, пропущенной через скобы, расточка меньшего диаметра выполнена сквозной с выходом на тыльную сторону пластины, а диаметр этой расточки выполнен больше диаметра нити, но меньше диаметра узла, завязанного на нити, причем диаметр второй расточки и ее глубина выполнены большими, чем диаметр узла, а ширина радиального паза больше, чем диаметр нити, но меньше, чем диаметр узла, при этом все концы нити, в том числе и выполненная на ней петля, размещены с тыльной стороны пластины. Такое техническое решение позволяет укреплять пломбу на гибкой нити с помощью завязанного на нити узла, без портящих ее внешний вид болтающихся концов, так как и петля и свободные концы нити размещены с тыльной стороны пломбы. При этом сама пластина пломбы может быть изготовлена любой декоративной конфигурации, что улучшает внешний вид защищенного такой пломбой изделия. Простота конструкции позволяет выполнять пластину из любого твердого материала, например пластмассы, размеры пластины тоже могут быть выполнены в широких пределах в зависимости от защищаемого объекта. Устройство может украшать не только дверь или сейф, но и любой предмет, и даже папку с документами. Отличительной особенностью устройства является также то, что в качестве разрушаемого слоя использован металлический слой. Это позволяет улучшить декоративные качества устройства, а также легко обнаружить даже попытку несанкционированного доступа, так как гладкая блестящая поверхность металла при попытке снять пломбу становится шершавой (матовой), что легко обнаруживается при осмотре изделия. В случае, когда на металлический разрушаемый слой нанесена голограмма, защитные свойства устройства увеличиваются, так как изготовление голографического изображения связано с увеличением расходов,что делает бессмысленным для недобросовестного лица подделку и вторичное использование информации,нанесенной или содержащейся в защитном элементе, для своих изделий. Выполнение защитного элемента из прозрачного материала позволяет легко читать информацию, нанесенную на разрушаемый слой, а также надежно защитить и сохранять вторую часть информации, которую несет защитный элемент, как угодно долго после распломбирования изделия. Преимущественным вариантом исполнения устройства является такой, при котором упомянутый защитный элемент выполнен в виде линзы из полимерного материала. Благодаря использованию линзы, стойкой к химическим и/или механическим воздействиям, повышается степень защиты устройства от случайного повреждения и несанкционированного вскрытия. 198 Еще одной отличительной особенностью заявляемого устройства является то, что часть информации о пломбировании сформирована в линзе, а разрушаемый слой снабжен только информацией, предупреждающей не санкционированный доступ к разъему. Разделение информации на две части позволяет значительно снизить затраты при использовании заявляемого технического решения. Если, например, включить в разрушаемый слой нейтральное обозначение не вскрывать, то можно сделать заготовку такого слоя для любых изделий. При использовании для разрушаемого слоя фирменного обозначения, например Дайнова, такую заготовку можно использовать для любых изделий этой фирмы. В любом случае, даже при использовании технологии голографии, стоимость изготовления устройств, используемых для пломбирования, будет значительно меньше, чем при выполнении всей информации голографическим способом. В то же время, когда для размещения второй части информации используют защитный элемент, эту информацию можно использовать после того, как защищаемое изделие будет вскрыто, например при выполнении поверки прибора или регламентных работ по обслуживанию сложного объекта техники. При этом исключается использование устройства недобросовестным лицом для его изделия, так как отсутствие информации разрушаемого слоя служит доказательством нелегальности информации в защитном элементе. Вторая часть информации, которая используется после снятия устройства с изделия может быть выполнена в двух вариантах. Информация может быть нанесена на защитном элементе со стороны, противоположной от разрушаемого слоя или сформирована в объеме линзы. В любом случае после снятия устройства с изделия эта информация защищена от повреждения. Выполнение этой информации в объеме линзы предоставляет дополнительные возможности по улучшению внешнего вида и декоративности устройства, так как позволяет использовать объемные элементы, включаемые в тело линзы. Введение в устройство хорошо защищенного от любых внешних воздействий и сохраняемого после санкционированного вскрытия пломбы информационного поля позволяет наладить строгий контроль и учет за установленными пломбами и пломбируемыми объектами и, таким образом, повысить степень защиты объектов. На фиг. 1 изображено сечение А-А преимущественного варианта осуществления предлагаемой полезной модели. На фиг. 2 изображен вид сверху на основной элемент устройства - пластину, при этом скобы, гибкая нить,разрушаемый слой не показаны. Устройство для пломбирования разъема содержит гибкую нить 1, закрепленные на сторонах разъема скобы 2 и 3, через которые пропущена нить, прикрепленную к нити пломбу в виде пластины 4. В пластине 4 выполнены две концентричные цилиндрические расточки 5 и 6, а также сквозной радиальный паз 7, сопряженный с расточкой 5 меньшего диаметра и выполненный с выходом на периферию пластины 4, а на стороне пластины, доступной для осмотра или контроля прибором (на лицевой стороне, как это показано на фиг. 1), нанесен разрушаемый слой 8, содержащий информацию о пломбировании. На нити 1 выполнен узел 9 с образованием петли, пропущенной через скобы 2 и 3. Расточка меньшего диаметра 5 выполнена сквозной с выходом на тыльную сторону пластины 4, а диаметрэтой расточки выполнен больше диаметра нити, но меньше диаметра узла 9, завязанного на нити. Диаметр второй расточки 6 и ее глубина выполнены большими, чем диаметр узла 9, а ширинарадиального паза 7 больше, чем диаметр нити 1, но меньше, чем диаметр узла 9, при этом все концы нити 1, в том числе и выполненная на ней петля,размещены с тыльной стороны пластины 4, как это показано на фиг. 1. В преимущественном варианте исполнения устройства в качестве разрушаемого слоя 8 использован металлический слой, на который нанесена голограмма. Возможно использование разрушаемого слоя 8 без голографического обозначения, при этом гладкая блестящая поверхность слоя 8 несет только информацию о наличии или отсутствии вскрытия (попытки вскрытия) устройства для пломбирования. Такое исполнение имеет более низкую степень защиты изделия от подделок, так как облегчает недобросовестному лицу изготовление устройства с использованием информации, размещенной в защитном элементе, остающемся после демонтажа устройства. На упомянутый разрушаемый слой 8 может быть установлен защитный элемент 10. В преимущественном варианте исполнения защитный элемент 10 выполнен в виде линзы из прозрачного полимерного материала, что придает устройству дополнительные декоративные качества. Такое исполнение служит дополнительным украшением защищаемого изделия, привлекает внимание потребителя. Кроме того, часть информации о пломбировании может быть сформирована в линзе 10 в виде различных информационных элементов 11 или нанесена на поверхности линзы 10 со стороны разрушаемого слоя 8, а разрушаемый слой при этом снабжен только информацией, предупреждающей несанкционированный доступ к разъему. Как правило, для укрепления линзы 10 на поверхности разрушаемого слоя 8 и укрепления разрушаемого слоя на пластине 4 используют различные адгезионные покрытия, в качестве которых применяют самополимеризующийся клей. Материалы адгезионных покрытий должны быть выбраны таким образом, что адгезия между разру 4 198 шаемым слоем 8 и поверхностью пластины 4 имеет большую величину, чем адгезия между разрушаемым слоем 8 и поверхностью линзы 10. В информационные элементы 11, как правило, вводят изображение фирменного знака, эмблемы, логотипа предприятия, регистрационный номер пломбы, дату ее установки и т.п. Упомянутые информационные элементы 11 могут быть одноцветны или многоцветны. Устройство для пломбирования разъема используют следующим образом. В преимущественном варианте данного устройства линза 10 формируется путем нанесения в вязком состоянии прозрачного полимерного материала, преимущественно многокомпонентного, на технологическую подложку с последующей полимеризацией материала линзы. Формирование информационных символов на поверхность линзы, обращенную к разрушаемому слою, осуществляется любым известным способом, например печатью, аппликацией после ее изготовления. Если информационное поле формируется непосредственно в теле линзы 10, то информационные элементы 11 вводят в еще неполимеризованный вязкий полимер, из которого формируется линза, при этом используют различные (в том числе объемные) конструкции информационных элементов 11, что увеличивает декоративные свойства устройства. На поверхность линзы 10 с помощью адгезионного покрытия устанавливают разрушаемый слой 8. Как правило, этот слой 8 формируют из металлической фольги или напылением металлов любым известным способом на полимерную пленку. Для изделий с высокой степенью защиты на металле выполняют голограмму. На противоположную от линзы 10 сторону разрушаемого слоя 8 наносят другое адгезионное покрытие, например самополимеризующийся клей. Этой поверхностью пломба крепится на поверхности пластины 4. До установки устройства на изделии этот слой защищают технологической подложкой, например, размещают на латексные основы. Величина адгезии определяется выбором материалов. При этом материалы для разрушаемого слоя 8 и для линзы 10 выбирают такими, чтобы адгезия между пломбируемой поверхностью пластины 4 и адгезионным покрытием на разрушаемом слое 8 была больше, чем адгезия между поверхностью линзы 10 и разрушаемым слоем 8. Для установки пломбы на объекты через скобы 2 и 3 пропускают гибкую нить 1 и завязывают на последней узел 9. Через радиальный паз 7 заводят петлю, образованную на нити 1, до положения, показанного на фиг. 1, узел 9 размещают при этом в расточке 6 диаметром , а петлю нити и ее свободные концы выводят на тыльную сторону пластины 4 через расточку 5 и радиальный паз 7, размеры которых больше, чем диаметр нити 1. Затем на лицевую сторону пластины 4 устанавливают подготовленную, как это описано выше, линзу 10 с разрушаемым слоем 8, которые переносится с латексной основы на пластину 4. Таким образом, защищаемое изделие пломбируют устройством, доступным для визуального восприятия или проверке прибором при внешнем осмотре изделия. При этом информацию выполняют из двух частей, первую более простую и повторяющуюся для всех заданных изделий часть включают в разрушаемый слой 8, а для размещения второй части информации используют защитный элемент - линзу 10, при этом не допускают вторичного использования устройства при сохранении возможности после его снятия считывать информацию. Вскрытие устройства осуществляют острым предметом, который вводят между линзой 10 и пластиной 4. Усилием, направленным в сторону, противоположную пломбируемой поверхности пластины 4, отделяют линзу 10. В этом случае линза 10 отделяется от разрушаемого слоя 8. Так как адгезия между разрушаемым слоем 8 и поверхностью линзы 10 меньше, чем между разрушаемым слоем 8 и поверхностью пластины 4, то информация, находящаяся в линзе, сохраняется и может быть использована для контроля и учета операций пломбирования. При извлечении узла 9 гибкой нити 1 из расточки 6 целостность разрушаемого слоя 8 нарушается, что легко определяется визуально. Таким образом, устройство для пломбирования, изготовленное согласно заявляемой полезной модели,имеет высокую устойчивость к механическим и химическим воздействиям и тем самым высокую устойчивость к случайным повреждениям, в то же время оно требует меньше, чем в прототипе, затрат на изготовление. Возможность незафиксированного несанкционированного вскрытия заявляемого устройства исключена,а возможность использования информации, которая сохраняется невредимой после вскрытия в снимаемой части устройства, расширяет технологические возможности, позволяет осуществить учет и контроль выполняемых на защищаемом изделии плановых работ по проверке и техническому обслуживанию. Еще одним преимуществом предлагаемой конструкции устройства для пломбирования является то, что благодаря оптическим свойствам линзы информация, размещенная в пломбе, обладает высокой контрастностью и различимостью, что позволяет считывать эту информацию под любым углом обзора и при пониженной освещенности. Заявляемая полезная модель обеспечивает высокую степень защиты при ее использовании на объектах техники. В то же время стоимость изготовления такого устройства даже при использовании технологии го 5 198 лографии вполне доступна для широкого потребителя, что увеличивает возможные области применения полезной модели. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
