Система расчета шихты

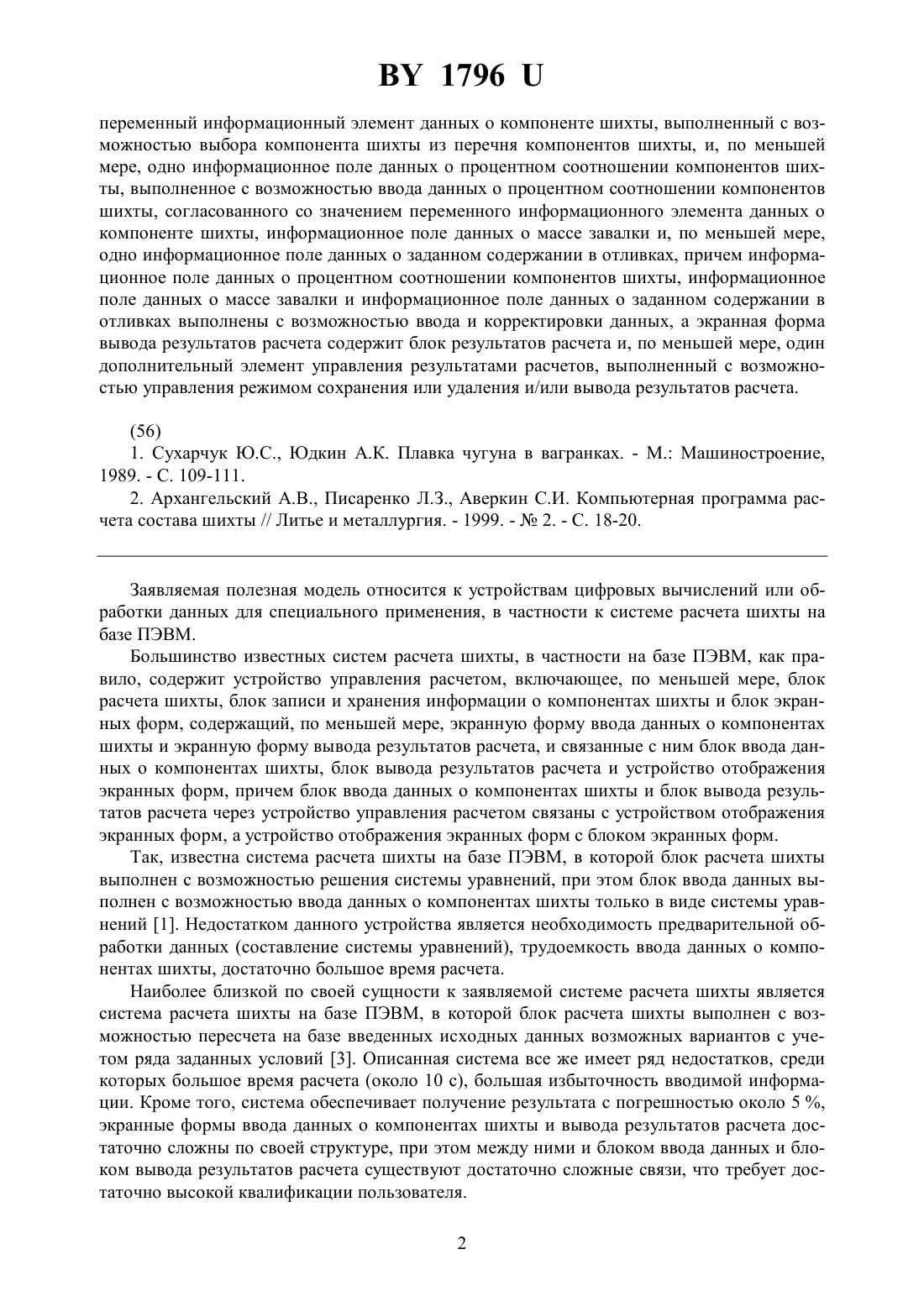

(71) Заявитель ОАО Минский завод отопительного оборудования(72) Авторы Шевченко Артм Эдуардович Писаренко Леонид Зотович Лукашевич Фдор Сергеевич Куис Дмитрий Валерьевич(73) Патентообладатель ОАО Минский завод отопительного оборудования(57) Система расчета шихты, содержащая устройство управления расчетом, включающее,по меньшей мере, блок расчета шихты, блок записи и хранения информации о компонентах шихты и блок экранных форм, содержащий, по меньшей мере, экранную форму ввода данных о компонентах шихты и экранную форму вывода результатов расчета, и связанные с ним блок ввода данных о компонентах шихты, блок вывода результатов расчета и устройство отображения экранных форм, причем блок ввода данных о компонентах шихты и блок вывода результатов расчета через устройство управления расчетом связаны с устройством отображения экранных форм, а устройство отображения экранных форм с блоком экранных форм, отличающаяся тем, что блок расчета шихты дополнительно содержит блок сравнения с блоком формирования результатов расчета, связанный с блоком ввода данных о компонентах шихты, блоком записи и хранения информации о компонентах шихты и блоком вывода результатов расчета и выполненный с возможностью запуска блока формирования результатов расчета по результатам подбора путем сравнения данных, предварительно введенных и отображенных посредством экранной формы ввода данных о компонентах шихты, и данных, хранящихся в блоке записи и хранения информации о компонентах шихты, при этом экранная форма ввода данных о компонентах шихты содержит блок данных о компонентах шихты, содержащий, по меньшей мере, один 1796 переменный информационный элемент данных о компоненте шихты, выполненный с возможностью выбора компонента шихты из перечня компонентов шихты, и, по меньшей мере, одно информационное поле данных о процентном соотношении компонентов шихты, выполненное с возможностью ввода данных о процентном соотношении компонентов шихты, согласованного со значением переменного информационного элемента данных о компоненте шихты, информационное поле данных о массе завалки и, по меньшей мере,одно информационное поле данных о заданном содержании в отливках, причем информационное поле данных о процентном соотношении компонентов шихты, информационное поле данных о массе завалки и информационное поле данных о заданном содержании в отливках выполнены с возможностью ввода и корректировки данных, а экранная форма вывода результатов расчета содержит блок результатов расчета и, по меньшей мере, один дополнительный элемент управления результатами расчетов, выполненный с возможностью управления режимом сохранения или удаления и/или вывода результатов расчета.(56) 1. Сухарчук Ю.С., Юдкин А.К. Плавка чугуна в вагранках. - . Машиностроение,1989. - С. 109-111. 2. Архангельский А.В., Писаренко Л.З., Аверкин С.И. Компьютерная программа расчета состава шихты // Литье и металлургия. - 1999. -2. - С. 18-20. Заявляемая полезная модель относится к устройствам цифровых вычислений или обработки данных для специального применения, в частности к системе расчета шихты на базе ПЭВМ. Большинство известных систем расчета шихты, в частности на базе ПЭВМ, как правило, содержит устройство управления расчетом, включающее, по меньшей мере, блок расчета шихты, блок записи и хранения информации о компонентах шихты и блок экранных форм, содержащий, по меньшей мере, экранную форму ввода данных о компонентах шихты и экранную форму вывода результатов расчета, и связанные с ним блок ввода данных о компонентах шихты, блок вывода результатов расчета и устройство отображения экранных форм, причем блок ввода данных о компонентах шихты и блок вывода результатов расчета через устройство управления расчетом связаны с устройством отображения экранных форм, а устройство отображения экранных форм с блоком экранных форм. Так, известна система расчета шихты на базе ПЭВМ, в которой блок расчета шихты выполнен с возможностью решения системы уравнений, при этом блок ввода данных выполнен с возможностью ввода данных о компонентах шихты только в виде системы уравнений 1. Недостатком данного устройства является необходимость предварительной обработки данных (составление системы уравнений), трудоемкость ввода данных о компонентах шихты, достаточно большое время расчета. Наиболее близкой по своей сущности к заявляемой системе расчета шихты является система расчета шихты на базе ПЭВМ, в которой блок расчета шихты выполнен с возможностью пересчета на базе введенных исходных данных возможных вариантов с учетом ряда заданных условий 3. Описанная система все же имеет ряд недостатков, среди которых большое время расчета (около 10 с), большая избыточность вводимой информации. Кроме того, система обеспечивает получение результата с погрешностью около 5 ,экранные формы ввода данных о компонентах шихты и вывода результатов расчета достаточно сложны по своей структуре, при этом между ними и блоком ввода данных и блоком вывода результатов расчета существуют достаточно сложные связи, что требует достаточно высокой квалификации пользователя. 2 1796 Таким образом, задачей настоящей полезной модели является создание системы расчета шихты, предпочтительно на базе ПЭВМ, которая обеспечивала бы снижение времени, затрачиваемого на ввод исходных данных и на расчеты, упрощение работы с системой, в том числе упрощение графического интерфейса пользователя, и повышение точности результатов расчета. Поставленная задача решается системой расчета шихты, устройство управления расчетом, включающее, по меньшей мере, блок расчета шихты, блок записи и хранения информации о компонентах шихты и блок экранных форм, содержащий, по меньшей мере,экранную форму ввода данных о компонентах шихты и экранную форму вывода результатов расчета, и связанные с ним блок ввода данных о компонентах шихты, блок вывода результатов расчета и устройство отображения экранных форм, причем блок ввода данных о компонентах шихты и блок вывода результатов расчета через устройство управления расчетом связаны с устройством отображения экранных форм, а устройство отображения экранных форм с блоком экранных форм, за счет того, что блок расчета шихты дополнительно содержит блок сравнения с блоком формирования результатов расчета, связанный с блоком ввода данных о компонентах шихты, блоком записи и хранения информации о компонентах шихты и блоком вывода результатов расчета и выполненный с возможностью запуска блока формирования результатов расчета по результатам подбора путем сравнения данных, предварительно введенных и отображенных посредством экранной формы ввода данных о компонентах шихты, и данных, хранящихся в блоке записи и хранения информации о компонентах шихты, при этом экранная форма ввода данных о компонентах шихты содержит блок данных о компонентах шихты, содержащий, по меньшей мере, один переменный информационный элемент данных о компоненте шихты, выполненный с возможностью выбора компонента шихты из перечня компонентов шихты, и, по меньшей мере, одно информационное поле данных о процентном соотношении компонентов шихты, выполненное с возможностью ввода данных о процентном соотношении компонентов шихты, согласованного со значением переменного информационного элемента данных о компоненте шихты, информационное поле данных о массе завалки и информационное поле данных о заданном содержании в отливках, причем информационное поле данных о процентном соотношении компонентов шихты, информационное поле данных о массе завалки, по меньшей мере, одно информационное поле данных о заданном содержании в отливках выполнены с возможностью ввода и корректировки данных, а экранная форма вывода результатов расчета содержит блок результатов расчета и, по меньшей мере, один дополнительный элемент управления результатами расчетов, выполненный с возможностью управления режимом сохранения или удаления и/или вывода результатов расчета. Заявляемая система расчета шихты ниже более подробно будет рассмотрена на примере одной из возможных форм реализации со ссылками на позиции фигур чертежей, на которых представлены фиг. 1 - структурная схема системы расчета шихты в одной из предпочтительных форм реализации заявляемой полезной модели фиг. 2 - внешний вид экранной формы ввода данных о компонентах шихты в одной из предпочтительных форм реализации заявляемой полезной модели фиг. 3 - внешний вид экранной формы вывода результатов расчета в одной из предпочтительных форм реализации заявляемой полезной модели фиг. 4 - блок-схема работы системы расчета шихты. При нижеследующем подробном описании заявляемой системы следует отметить, что каждый из блоков и элементов заявляемой системы, структура или особенности формирования или работы которых не оговорены особым образом, могут быть реализованы в рам 3 1796 ках заявленных существенных признаков специалистом в данной области техники в каждом конкретном случае с учетом доступных аппаратных и программных средств. На фиг. 1 представлена схема системы расчета шихты, которая содержит устройство 1 управления расчетом, в которое входят блок 2 расчета шихты, блок 3 записи и хранения информации о компонентах шихты и блок 4 экранных форм, который, в свою очередь, содержит экранную форму 5 ввода данных о компонентах шихты и экранную форму 6 вывода результатов расчета. В общем случае, устройство 1 управления расчетом может представлять собой, например, системный блок ПЭВМ. Система расчета шихты содержит также блок 7 ввода данных о компонентах шихты, который может включать, например,клавиатуру или любое другое подходящее средство ввода данных, блок 8 вывода результатов расчета, который может быть выполнен, например, в виде печатающего устройства,а также устройство 9 отображения экранных форм, которое может быть выполнено, например, в виде монитора и видеоадаптера. Блок расчета шихты в заявляемой системе дополнительно содержит блок 10 сравнения с блоком 11 формирования расчетов. Экранная форма 5 ввода данных о компонентах шихты содержит блок 12 данных о компонентах шихты, содержащий, в свою очередь, переменные информационные элементы 13 данных, информационные поля 14 данных о процентном соотношении компонентов шихты, информационное поле 15 данных о массе завалки и информационные поля 16 данных о заданном содержании в отливках. При этом следует учитывать, что компоновка перечисленных выше переменных информационных элементов 13 и информационных полей 14, 15 и 16 данных может быть и иной по сравнению с представленной на фиг. 2. Экранная форма 6 вывода результатов расчета содержит блок 17 результатов расчета и дополнительные элементы 18 управления результатами расчетов. При этом, как и в случае экранной формы 5 ввода данных о компонентах шихты, следует учитывать, что компоновка упомянутых блока 17 результатов расчета и дополнительных элементов 18 управления результатами расчетов может быть иной по сравнению с представленной на фиг. 3. Расчет шихты в заявляемой системе осуществляется в соответствии с приведенной на фиг. 4 укрупненной блок-схемой алгоритма работы системы. Более подробно работа заявляемой системы расчета шихты может быть описана следующим образом. При запуске системы расчета шихты происходит инициализация блока 4 экранных форм и считывание данных из блока 3 записи и хранения информации о компонентах шихты из состава устройства 1 управления расчетом. На устройстве 9 отображения экранных форм воспроизводится экранная форма 5 ввода данных о компонентах шихты. В блоке 12 данных о компонентах шихты экранной формы 5 ввода данных о компонентах шихты располагаются переменные информационные элементы 13 данных о компоненте шихты, значение которого можно установить путем выбора из перечня компонентов шихты. Количество элементов 13 данных может быть выбрано равным количеству компонентов шихты информационные поля 14 данных о процентном соотношении компонентов шихты. Количество полей 14 данных соответствует выбранному количеству элементов 13 данных информационное поле 15 данных о массе завалки информационные поля 16 данных о заданном содержании в отливках. В соответствии с исходными данными расчета посредством средств из состава блока 7 ввода данных о компонентах шихты выбирают количество и значения переменных информационных элементов 13 данных о компонентах шихты и заполняют информационные поля 14, 15 и 16 данных. 4 1796 После ввода команды на выполнение расчета запускается блок 2 расчета шихты и, соответственно, блок 10 сравнения, в котором осуществляется сравнение введенных исходных данных с данными, хранящимися в блоке 3 записи и хранения информации о компонентах шихты. По результатам сравнения, которое осуществляется методом подбора,запускается блок 11 формирования результатов расчета. По завершении расчета результаты, сформированные в блоке 11 формирования результатов расчета, выводятся на устройство 9 отображения экранных форм в виде экранной формы 6 вывода результатов расчета. При этом непосредственно результаты расчета размещаются в блоке 17 результатов расчета экранной формы 6 вывода результатов расчета. При помощи дополнительных элементов 18 управления результатами расчетов из состава экранной формы 6 вывода результатов расчета результаты расчетов могут быть выведены, например, на печать посредством средств из состава блока 8 вывода результатов расчета сохранены для последующего отображения в виде переменных информационных элементов 13 экранной формы 5 ввода данных о компонентах шихты либо удалены. Кроме того, с помощью дополнительных элементов 18 управления результатами расчетов (закрыв экранную форму 6 вывода результатов расчета) можно инициировать новый расчет. Заявляемая система расчета шихты обеспечивает высокую скорость ввода исходных данных, высокую скорость расчета, значительно упрощает работу пользователя и повышает информативность результатов расчета. Данная система может быть реализована на базе любой подходящей ПЭВМ с учетом описанной выше структуры системы в целом и отдельных ее элементов и блоков, а также связей, в том числе информационных, между отдельными элементами и блоками системы. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
