Интенсификатор помола цементной шихты

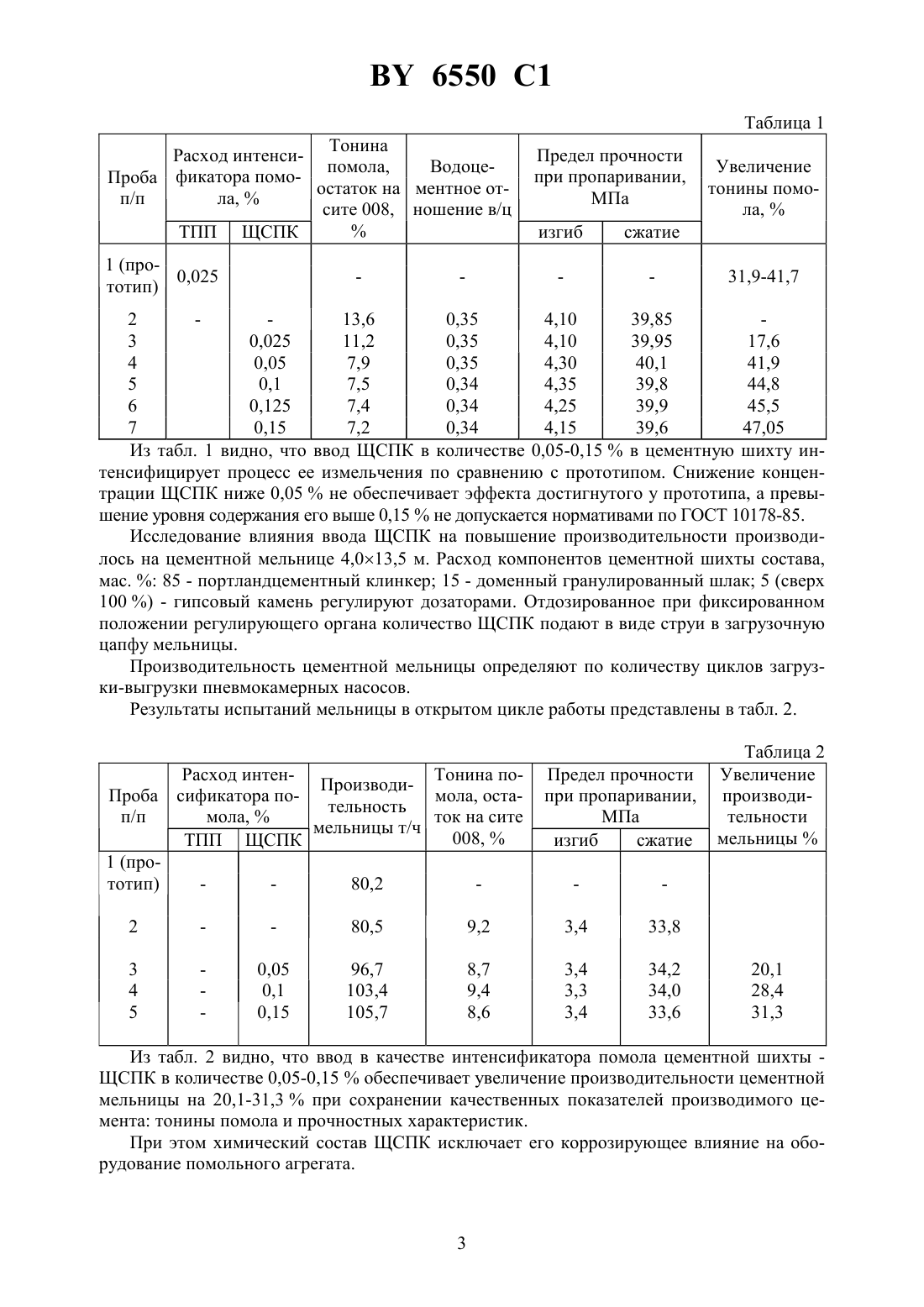

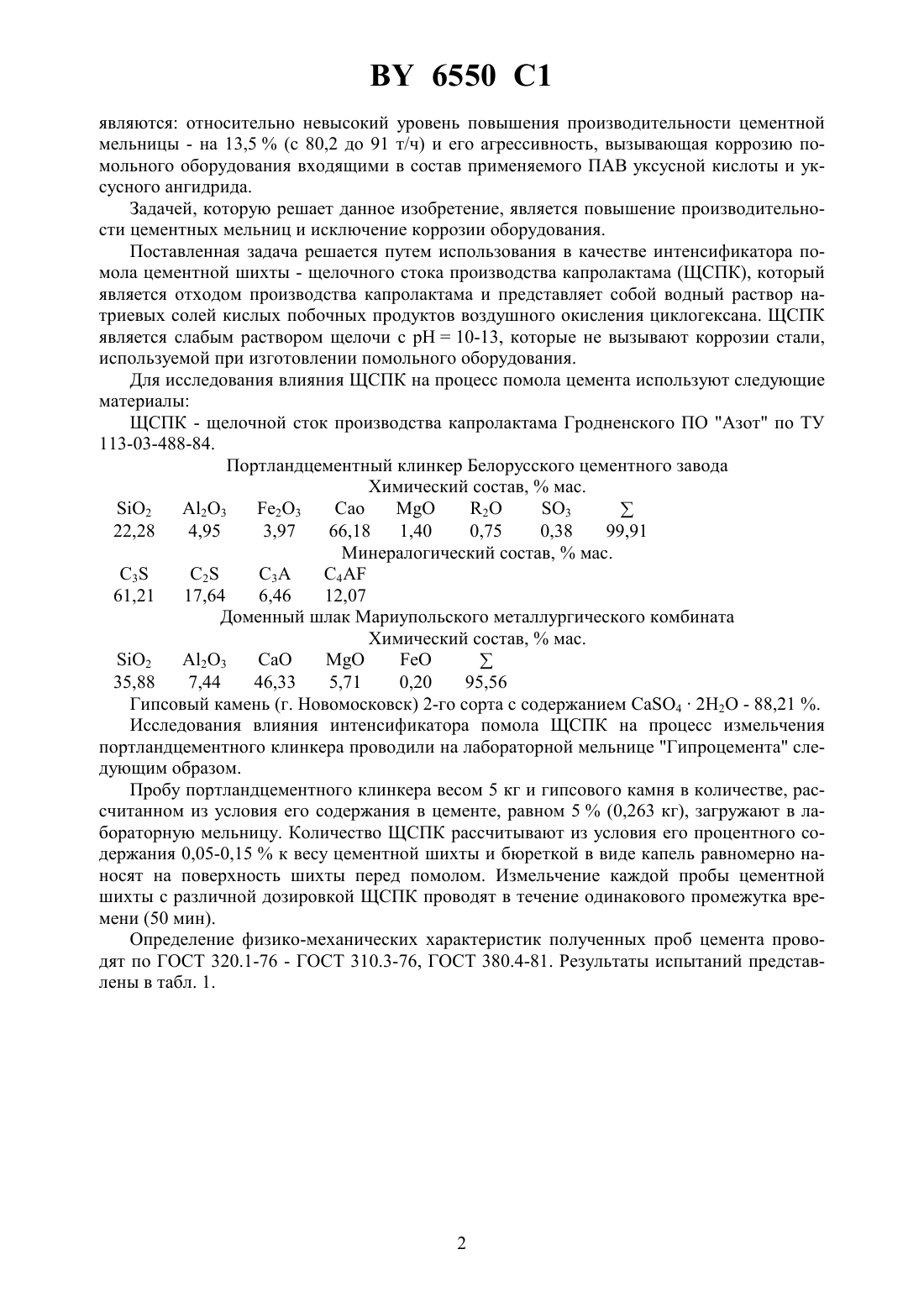

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ИНТЕНСИФИКАТОР ПОМОЛА ЦЕМЕНТНОЙ ШИХТЫ(71) Заявитель Научно-исследовательское республиканское унитарное предприятие НИИСМ(72) Авторы Туровский Леонид Николаевич Подлузский Евгений Яковлевич Гончарик Владимир Николаевич Киселев Владимир Алексеевич Сырвачев Василий Михайлович Водянников Владимир Александрович Бородина Татьяна Викторовна(73) Патентообладатель Научно-исследовательское республиканское унитарное предприятие НИИСМ(57) Интенсификатор помола цементной шихты, представляющий собой щелочной сток производства капролактама (ЩСПК), взятый в количестве 0,05-0,15 от массы шихты.(56) Пономарев И.Ф. и др. Цементная и асбестоцементная промышленность. - Вып. 6. 1978. - С. 5-7.2093490 1, 1990.2118952 1, 1998.5429675 , 1995.6005057 , 1999.3833932 1, 1990. Изобретение относится к области производства строительных материалов и может быть использовано при получении цемента. Известно использование в качестве интенсификаторов помола цемента поверхностноактивных веществ (ПАВ) - сульфитно-дрожжевой бражки (СДБ) и триэтаноламина (ТЭА)(Алексеев Б.В. Эффективные способы интенсификации технологических процессов помола сырья и цемента // Цементная и асбестоцементная промышленность. Вып. 1. - М., 1977.- С. 6-8). Недостатком этих интенсификаторов помола цемента является их невысокая эффективность, обеспечивающая повышение производительности цементных мельниц только на 5-10 . Наиболее близким к предлагаемому изобретению по технической сущности и достигаемому результату является использование в качестве интенсификатора помола цемента тяжелого побочного продукта (ТПП) производства уксусной кислоты (Пономарев И.Ф. и др. Новый эффективный интенсификатор помола цемента // Цементная и асбестоцементная промышленность. Вып. 6. - М., 1978. - С. 5-7). Основными недостатками прототипа 6550 1 являются относительно невысокий уровень повышения производительности цементной мельницы - на 13,5(с 80,2 до 91 т/ч) и его агрессивность, вызывающая коррозию помольного оборудования входящими в состав применяемого ПАВ уксусной кислоты и уксусного ангидрида. Задачей, которую решает данное изобретение, является повышение производительности цементных мельниц и исключение коррозии оборудования. Поставленная задача решается путем использования в качестве интенсификатора помола цементной шихты - щелочного стока производства капролактама (ЩСПК), который является отходом производства капролактама и представляет собой водный раствор натриевых солей кислых побочных продуктов воздушного окисления циклогексана. ЩСПК является слабым раствором щелочи с рН 10-13, которые не вызывают коррозии стали,используемой при изготовлении помольного оборудования. Для исследования влияния ЩСПК на процесс помола цемента используют следующие материалы ЩСПК - щелочной сток производства капролактама Гродненского ПО Азот по ТУ 113-03-488-84. Портландцементный клинкер Белорусского цементного завода Химический состав,мас. 2 23 23 Сао МО 23 22,28 4,95 3,97 66,18 1,40 0,75 0,38 99,91 Минералогический состав,мас. 32 С 3 А 4 61,21 17,64 6,46 12,07 Доменный шлак Мариупольского металлургического комбината Химический состав,мас. 2 23 СаО МО 35,88 7,44 46,33 5,71 0,20 95,56 Гипсовый камень (г. Новомосковск) 2-го сорта с содержанием 422 - 88,21 . Исследования влияния интенсификатора помола ЩСПК на процесс измельчения портландцементного клинкера проводили на лабораторной мельнице Гипроцемента следующим образом. Пробу портландцементного клинкера весом 5 кг и гипсового камня в количестве, рассчитанном из условия его содержания в цементе, равном 5(0,263 кг), загружают в лабораторную мельницу. Количество ЩСПК рассчитывают из условия его процентного содержания 0,05-0,15 к весу цементной шихты и бюреткой в виде капель равномерно наносят на поверхность шихты перед помолом. Измельчение каждой пробы цементной шихты с различной дозировкой ЩСПК проводят в течение одинакового промежутка времени (50 мин). Определение физико-механических характеристик полученных проб цемента проводят по ГОСТ 320.1-76 - ГОСТ 310.3-76, ГОСТ 380.4-81. Результаты испытаний представлены в табл. 1. 6550 1 Таблица 1 Тонина Расход интенсипомола,ВодоцеПроба фикатора помоостаток на ментное отла,п/п сите 008, ношение в/ц Предел прочности при пропаривании,МПа сжатие 2 13,6 0,35 4,10 39,85 3 0,025 11,2 0,35 4,10 39,95 17,6 4 0,05 7,9 0,35 4,30 40,1 41,9 5 0,1 7,5 0,34 4,35 39,8 44,8 6 0,125 7,4 0,34 4,25 39,9 45,5 7 0,15 7,2 0,34 4,15 39,6 47,05 Из табл. 1 видно, что ввод ЩСПК в количестве 0,05-0,15 в цементную шихту интенсифицирует процесс ее измельчения по сравнению с прототипом. Снижение концентрации ЩСПК ниже 0,05 не обеспечивает эффекта достигнутого у прототипа, а превышение уровня содержания его выше 0,15 не допускается нормативами по ГОСТ 10178-85. Исследование влияния ввода ЩСПК на повышение производительности производилось на цементной мельнице 4,013,5 м. Расход компонентов цементной шихты состава,мас.85 - портландцементный клинкер 15 - доменный гранулированный шлак 5 (сверх 100 ) - гипсовый камень регулируют дозаторами. Отдозированное при фиксированном положении регулирующего органа количество ЩСПК подают в виде струи в загрузочную цапфу мельницы. Производительность цементной мельницы определяют по количеству циклов загрузки-выгрузки пневмокамерных насосов. Результаты испытаний мельницы в открытом цикле работы представлены в табл. 2. Расход интенТонина поПроизводимола, остаПроба сификатора потельность п/п мола,ток на сите мельницы т/ч 008,ТПП ЩСПК 1 (прототип) 80,2 Предел прочности при пропаривании,МПа изгиб сжатие Таблица 2 Увеличение производительности мельницы Из табл. 2 видно, что ввод в качестве интенсификатора помола цементной шихты ЩСПК в количестве 0,05-0,15 обеспечивает увеличение производительности цементной мельницы на 20,1-31,3 при сохранении качественных показателей производимого цемента тонины помола и прочностных характеристик. При этом химический состав ЩСПК исключает его коррозирующее влияние на оборудование помольного агрегата. 6550 1 Источники информации 1. Алексеев Б.В. Эффективные способы интенсификации технологических процессов помола сырья и цемента Цементная и асбестоцементная промышленность. Вып. 1. - М.,1977. - С. 6-8. 2. Пономарев И.Ф. и др. Новый эффективный интенсификатор помола цемента. Цементная и асбестоцементная промышленность. Вып. 6. - М., 1978. - С. 5-7. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
