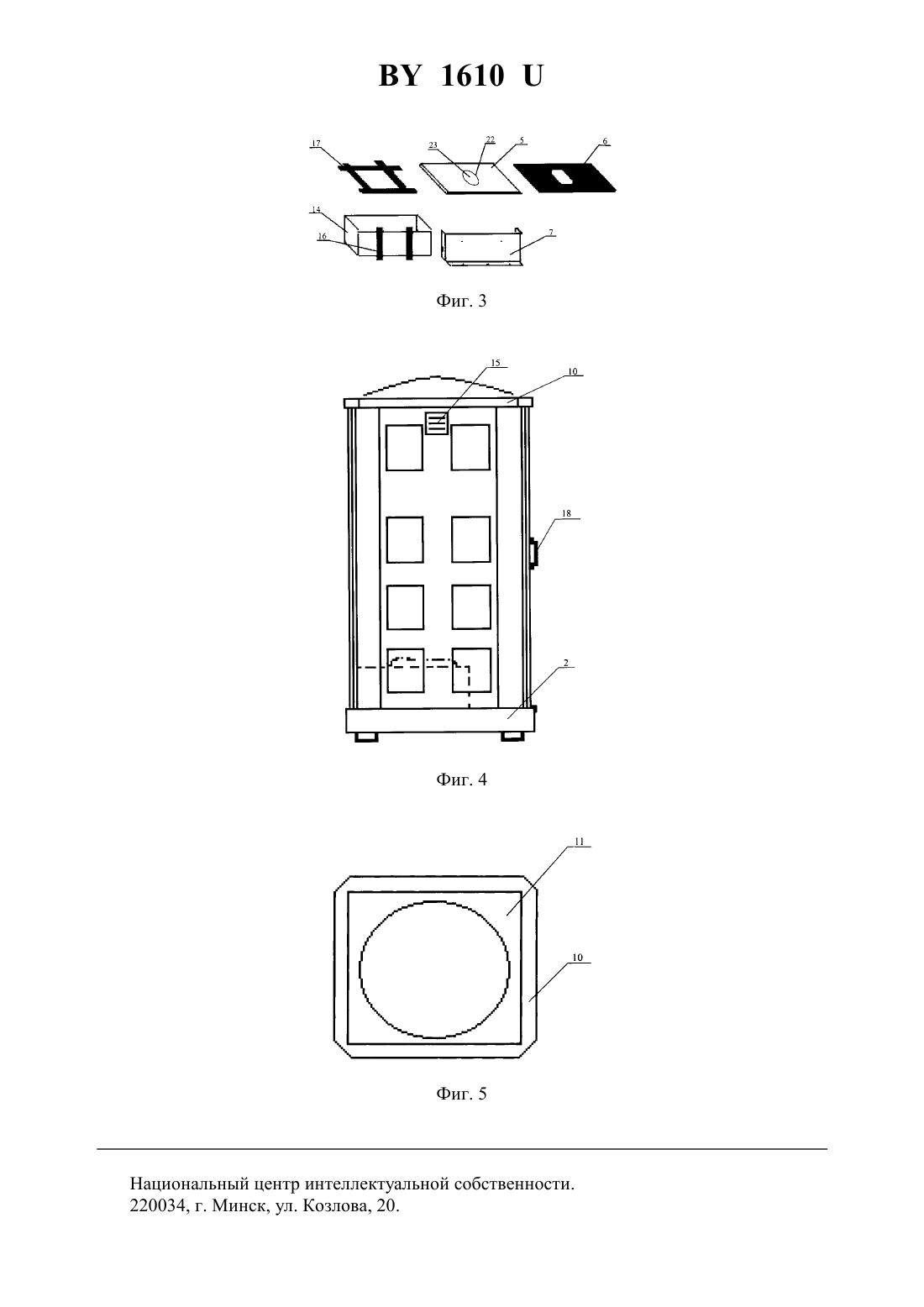

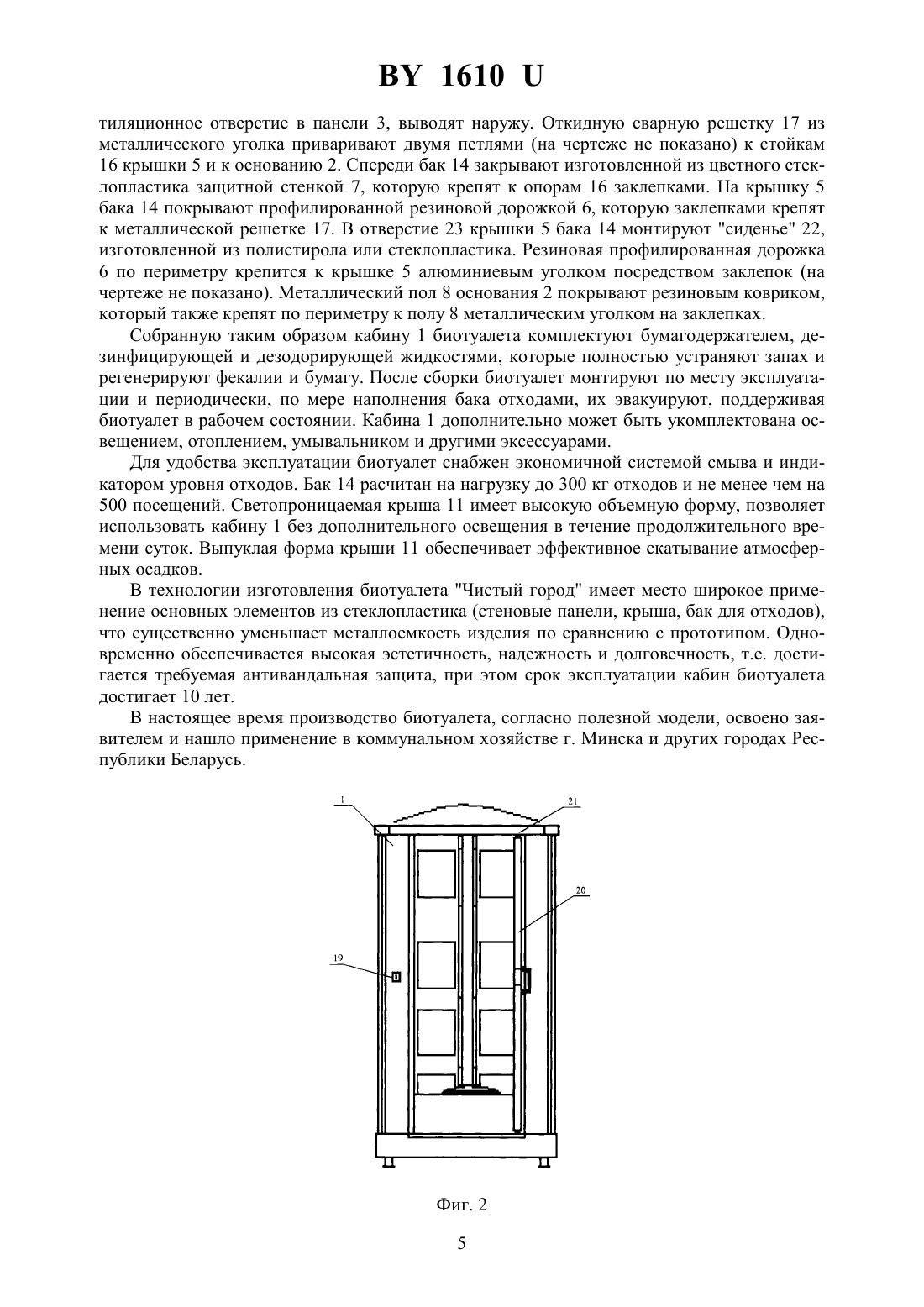

Биотуалет

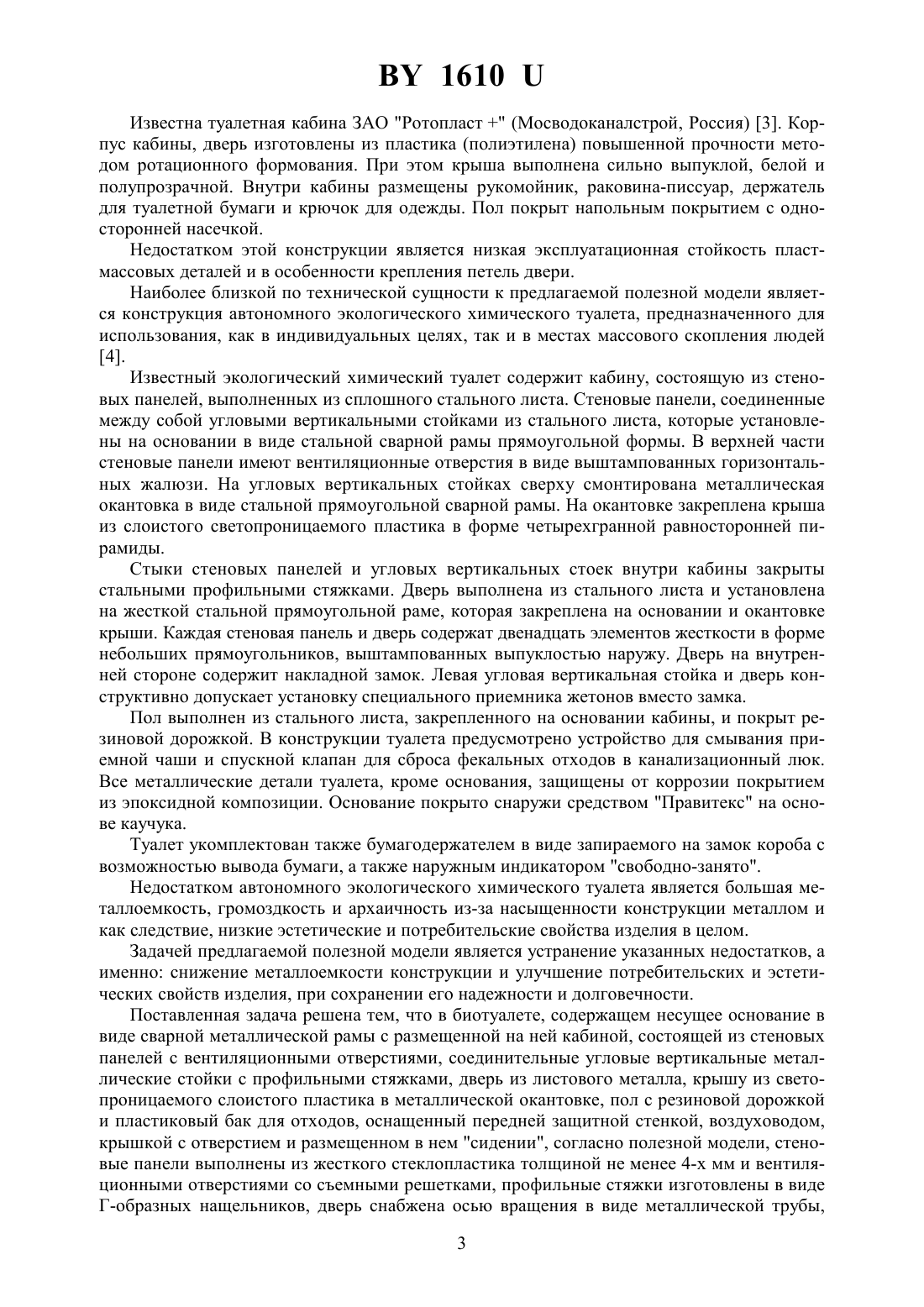

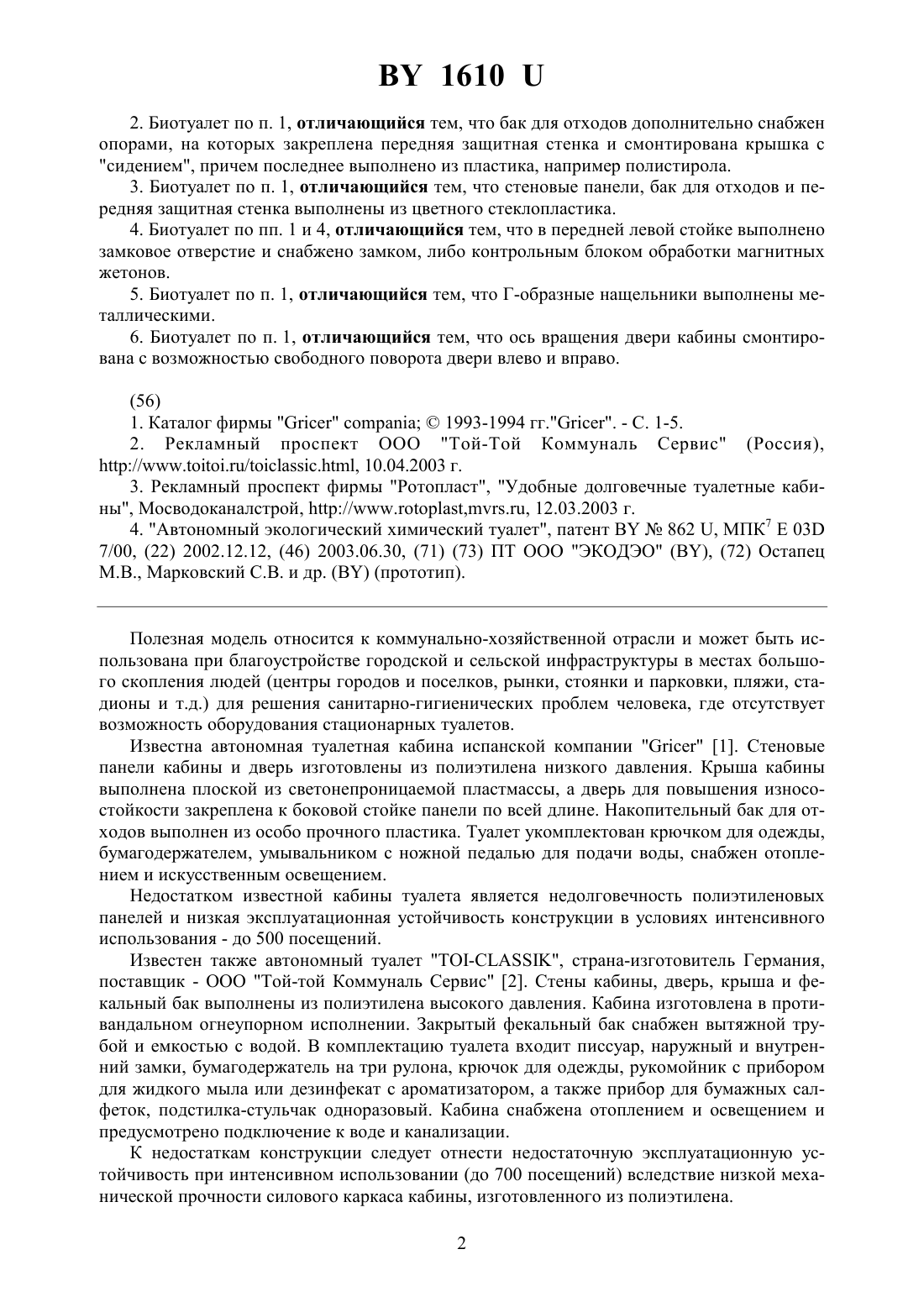

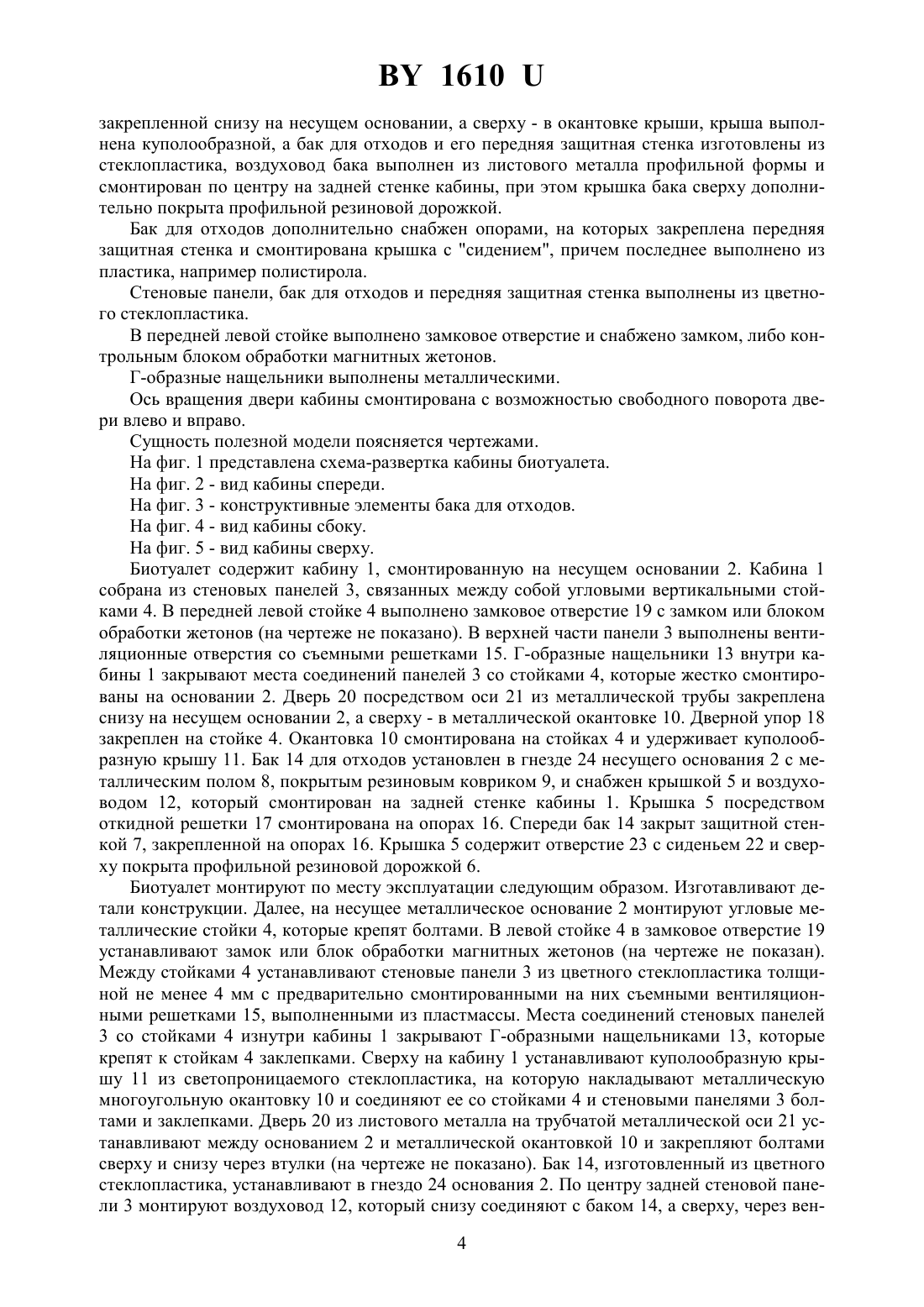

(71) Заявитель Общество с дополнительной ответственностью ЧИСТЫЙ ГОРОД(72) Автор Божедаров Кирилл Леонидович(73) Патентообладатель Общество с дополнительной ответственностью ЧИСТЫЙ ГОРОД(57) 1. Биотуалет, содержащий несущее основание в виде сварной металлической рамы с размещенной на ней кабиной, состоящей из стеновых панелей с вентиляционными отверстиями, соединительные угловые вертикальные металлические стойки с профильными стяжками, дверь из листового металла, крышу из светопроницаемого слоистого пластика в металлической окантовке, пол с резиновой дорожкой и пластиковый бак для отходов, оснащенный передней защитной стенкой, воздуховодом, крышкой с отверстием и размещенном в нем сидении, отличающийся тем, что стеновые панели выполнены из жесткого стеклопластика толщиной не менее 4-х мм и вентиляционными отверстиями со съемными решетками, профильные стяжки изготовлены в виде Г-образных нащельников,дверь снабжена осью вращения в виде металлической трубы, закрепленной снизу на несущем основании, а сверху - в окантовке крыши, крыша выполнена куполообразной, а бак для отходов и его передняя защитная стенка изготовлены из стеклопластика, воздуховод бака выполнен из листового металла профильной формы и смонтирован по центру на задней стенке кабины, при этом крышка бака сверху дополнительно покрыта профильной резиновой дорожкой. 16102. Биотуалет по п. 1, отличающийся тем, что бак для отходов дополнительно снабжен опорами, на которых закреплена передняя защитная стенка и смонтирована крышка с сидением, причем последнее выполнено из пластика, например полистирола. 3. Биотуалет по п. 1, отличающийся тем, что стеновые панели, бак для отходов и передняя защитная стенка выполнены из цветного стеклопластика. 4. Биотуалет по пп. 1 и 4, отличающийся тем, что в передней левой стойке выполнено замковое отверстие и снабжено замком, либо контрольным блоком обработки магнитных жетонов. 5. Биотуалет по п. 1, отличающийся тем, что Г-образные нащельники выполнены металлическими. 6. Биотуалет по п. 1, отличающийся тем, что ось вращения двери кабины смонтирована с возможностью свободного поворота двери влево и вправо.(56) 1. Каталог фирмы 1993-1994 гг - С. 1-5. 2. Рекламный проспект ООО Той-Той Коммуналь Сервис (Россия),///., 10.04.2003 г. 3. Рекламный проспект фирмы Ротопласт, Удобные долговечные туалетные кабины, Мосводоканалстрой, //.,., 12.03.2003 г. 4. Автономный экологический химический туалет, патент 862 , МПК 7 Е 03 7/00, (22) 2002.12.12, (46) 2003.06.30, (71) (73) ПТ ООО ЭКОДЭО , (72) Остапец М.В., Марковский С.В. и др.(прототип). Полезная модель относится к коммунально-хозяйственной отрасли и может быть использована при благоустройстве городской и сельской инфраструктуры в местах большого скопления людей (центры городов и поселков, рынки, стоянки и парковки, пляжи, стадионы и т.д.) для решения санитарно-гигиенических проблем человека, где отсутствует возможность оборудования стационарных туалетов. Известна автономная туалетная кабина испанской компании 1. Стеновые панели кабины и дверь изготовлены из полиэтилена низкого давления. Крыша кабины выполнена плоской из светонепроницаемой пластмассы, а дверь для повышения износостойкости закреплена к боковой стойке панели по всей длине. Накопительный бак для отходов выполнен из особо прочного пластика. Туалет укомплектован крючком для одежды,бумагодержателем, умывальником с ножной педалью для подачи воды, снабжен отоплением и искусственным освещением. Недостатком известной кабины туалета является недолговечность полиэтиленовых панелей и низкая эксплуатационная устойчивость конструкции в условиях интенсивного использования - до 500 посещений. Известен также автономный туалет -, страна-изготовитель Германия,поставщик - ООО Той-той Коммуналь Сервис 2. Стены кабины, дверь, крыша и фекальный бак выполнены из полиэтилена высокого давления. Кабина изготовлена в противандальном огнеупорном исполнении. Закрытый фекальный бак снабжен вытяжной трубой и емкостью с водой. В комплектацию туалета входит писсуар, наружный и внутренний замки, бумагодержатель на три рулона, крючок для одежды, рукомойник с прибором для жидкого мыла или дезинфекат с ароматизатором, а также прибор для бумажных салфеток, подстилка-стульчак одноразовый. Кабина снабжена отоплением и освещением и предусмотрено подключение к воде и канализации. К недостаткам конструкции следует отнести недостаточную эксплуатационную устойчивость при интенсивном использовании (до 700 посещений) вследствие низкой механической прочности силового каркаса кабины, изготовленного из полиэтилена. 2 1610 Известна туалетная кабина ЗАО Ротопласт(Мосводоканалстрой, Россия) 3. Корпус кабины, дверь изготовлены из пластика (полиэтилена) повышенной прочности методом ротационного формования. При этом крыша выполнена сильно выпуклой, белой и полупрозрачной. Внутри кабины размещены рукомойник, раковина-писсуар, держатель для туалетной бумаги и крючок для одежды. Пол покрыт напольным покрытием с односторонней насечкой. Недостатком этой конструкции является низкая эксплуатационная стойкость пластмассовых деталей и в особенности крепления петель двери. Наиболее близкой по технической сущности к предлагаемой полезной модели является конструкция автономного экологического химического туалета, предназначенного для использования, как в индивидуальных целях, так и в местах массового скопления людей 4. Известный экологический химический туалет содержит кабину, состоящую из стеновых панелей, выполненных из сплошного стального листа. Стеновые панели, соединенные между собой угловыми вертикальными стойками из стального листа, которые установлены на основании в виде стальной сварной рамы прямоугольной формы. В верхней части стеновые панели имеют вентиляционные отверстия в виде выштампованных горизонтальных жалюзи. На угловых вертикальных стойках сверху смонтирована металлическая окантовка в виде стальной прямоугольной сварной рамы. На окантовке закреплена крыша из слоистого светопроницаемого пластика в форме четырехгранной равносторонней пирамиды. Стыки стеновых панелей и угловых вертикальных стоек внутри кабины закрыты стальными профильными стяжками. Дверь выполнена из стального листа и установлена на жесткой стальной прямоугольной раме, которая закреплена на основании и окантовке крыши. Каждая стеновая панель и дверь содержат двенадцать элементов жесткости в форме небольших прямоугольников, выштампованных выпуклостью наружу. Дверь на внутренней стороне содержит накладной замок. Левая угловая вертикальная стойка и дверь конструктивно допускает установку специального приемника жетонов вместо замка. Пол выполнен из стального листа, закрепленного на основании кабины, и покрыт резиновой дорожкой. В конструкции туалета предусмотрено устройство для смывания приемной чаши и спускной клапан для сброса фекальных отходов в канализационный люк. Все металлические детали туалета, кроме основания, защищены от коррозии покрытием из эпоксидной композиции. Основание покрыто снаружи средством Правитекс на основе каучука. Туалет укомплектован также бумагодержателем в виде запираемого на замок короба с возможностью вывода бумаги, а также наружным индикатором свободно-занято. Недостатком автономного экологического химического туалета является большая металлоемкость, громоздкость и архаичность из-за насыщенности конструкции металлом и как следствие, низкие эстетические и потребительские свойства изделия в целом. Задачей предлагаемой полезной модели является устранение указанных недостатков, а именно снижение металлоемкости конструкции и улучшение потребительских и эстетических свойств изделия, при сохранении его надежности и долговечности. Поставленная задача решена тем, что в биотуалете, содержащем несущее основание в виде сварной металлической рамы с размещенной на ней кабиной, состоящей из стеновых панелей с вентиляционными отверстиями, соединительные угловые вертикальные металлические стойки с профильными стяжками, дверь из листового металла, крышу из светопроницаемого слоистого пластика в металлической окантовке, пол с резиновой дорожкой и пластиковый бак для отходов, оснащенный передней защитной стенкой, воздуховодом,крышкой с отверстием и размещенном в нем сидении, согласно полезной модели, стеновые панели выполнены из жесткого стеклопластика толщиной не менее 4-х мм и вентиляционными отверстиями со съемными решетками, профильные стяжки изготовлены в виде Г-образных нащельников, дверь снабжена осью вращения в виде металлической трубы,3 1610 закрепленной снизу на несущем основании, а сверху - в окантовке крыши, крыша выполнена куполообразной, а бак для отходов и его передняя защитная стенка изготовлены из стеклопластика, воздуховод бака выполнен из листового металла профильной формы и смонтирован по центру на задней стенке кабины, при этом крышка бака сверху дополнительно покрыта профильной резиновой дорожкой. Бак для отходов дополнительно снабжен опорами, на которых закреплена передняя защитная стенка и смонтирована крышка с сидением, причем последнее выполнено из пластика, например полистирола. Стеновые панели, бак для отходов и передняя защитная стенка выполнены из цветного стеклопластика. В передней левой стойке выполнено замковое отверстие и снабжено замком, либо контрольным блоком обработки магнитных жетонов. Г-образные нащельники выполнены металлическими. Ось вращения двери кабины смонтирована с возможностью свободного поворота двери влево и вправо. Сущность полезной модели поясняется чертежами. На фиг. 1 представлена схема-развертка кабины биотуалета. На фиг. 2 - вид кабины спереди. На фиг. 3 - конструктивные элементы бака для отходов. На фиг. 4 - вид кабины сбоку. На фиг. 5 - вид кабины сверху. Биотуалет содержит кабину 1, смонтированную на несущем основании 2. Кабина 1 собрана из стеновых панелей 3, связанных между собой угловыми вертикальными стойками 4. В передней левой стойке 4 выполнено замковое отверстие 19 с замком или блоком обработки жетонов (на чертеже не показано). В верхней части панели 3 выполнены вентиляционные отверстия со съемными решетками 15. Г-образные нащельники 13 внутри кабины 1 закрывают места соединений панелей 3 со стойками 4, которые жестко смонтированы на основании 2. Дверь 20 посредством оси 21 из металлической трубы закреплена снизу на несущем основании 2, а сверху - в металлической окантовке 10. Дверной упор 18 закреплен на стойке 4. Окантовка 10 смонтирована на стойках 4 и удерживает куполообразную крышу 11. Бак 14 для отходов установлен в гнезде 24 несущего основания 2 с металлическим полом 8, покрытым резиновым ковриком 9, и снабжен крышкой 5 и воздуховодом 12, который смонтирован на задней стенке кабины 1. Крышка 5 посредством откидной решетки 17 смонтирована на опорах 16. Спереди бак 14 закрыт защитной стенкой 7, закрепленной на опорах 16. Крышка 5 содержит отверстие 23 с сиденьем 22 и сверху покрыта профильной резиновой дорожкой 6. Биотуалет монтируют по месту эксплуатации следующим образом. Изготавливают детали конструкции. Далее, на несущее металлическое основание 2 монтируют угловые металлические стойки 4, которые крепят болтами. В левой стойке 4 в замковое отверстие 19 устанавливают замок или блок обработки магнитных жетонов (на чертеже не показан). Между стойками 4 устанавливают стеновые панели 3 из цветного стеклопластика толщиной не менее 4 мм с предварительно смонтированными на них съемными вентиляционными решетками 15, выполненными из пластмассы. Места соединений стеновых панелей 3 со стойками 4 изнутри кабины 1 закрывают Г-образными нащельниками 13, которые крепят к стойкам 4 заклепками. Сверху на кабину 1 устанавливают куполообразную крышу 11 из светопроницаемого стеклопластика, на которую накладывают металлическую многоугольную окантовку 10 и соединяют ее со стойками 4 и стеновыми панелями 3 болтами и заклепками. Дверь 20 из листового металла на трубчатой металлической оси 21 устанавливают между основанием 2 и металлической окантовкой 10 и закрепляют болтами сверху и снизу через втулки (на чертеже не показано). Бак 14, изготовленный из цветного стеклопластика, устанавливают в гнездо 24 основания 2. По центру задней стеновой панели 3 монтируют воздуховод 12, который снизу соединяют с баком 14, а сверху, через вен 4 1610 тиляционное отверстие в панели 3, выводят наружу. Откидную сварную решетку 17 из металлического уголка приваривают двумя петлями (на чертеже не показано) к стойкам 16 крышки 5 и к основанию 2. Спереди бак 14 закрывают изготовленной из цветного стеклопластика защитной стенкой 7, которую крепят к опорам 16 заклепками. На крышку 5 бака 14 покрывают профилированной резиновой дорожкой 6, которую заклепками крепят к металлической решетке 17. В отверстие 23 крышки 5 бака 14 монтируют сиденье 22,изготовленной из полистирола или стеклопластика. Резиновая профилированная дорожка 6 по периметру крепится к крышке 5 алюминиевым уголком посредством заклепок (на чертеже не показано). Металлический пол 8 основания 2 покрывают резиновым ковриком,который также крепят по периметру к полу 8 металлическим уголком на заклепках. Собранную таким образом кабину 1 биотуалета комплектуют бумагодержателем, дезинфицирующей и дезодорирующей жидкостями, которые полностью устраняют запах и регенерируют фекалии и бумагу. После сборки биотуалет монтируют по месту эксплуатации и периодически, по мере наполнения бака отходами, их эвакуируют, поддерживая биотуалет в рабочем состоянии. Кабина 1 дополнительно может быть укомплектована освещением, отоплением, умывальником и другими эксессуарами. Для удобства эксплуатации биотуалет снабжен экономичной системой смыва и индикатором уровня отходов. Бак 14 расчитан на нагрузку до 300 кг отходов и не менее чем на 500 посещений. Светопроницаемая крыша 11 имеет высокую объемную форму, позволяет использовать кабину 1 без дополнительного освещения в течение продолжительного времени суток. Выпуклая форма крыши 11 обеспечивает эффективное скатывание атмосферных осадков. В технологии изготовления биотуалета Чистый город имеет место широкое применение основных элементов из стеклопластика (стеновые панели, крыша, бак для отходов),что существенно уменьшает металлоемкость изделия по сравнению с прототипом. Одновременно обеспечивается высокая эстетичность, надежность и долговечность, т.е. достигается требуемая антивандальная защита, при этом срок эксплуатации кабин биотуалета достигает 10 лет. В настоящее время производство биотуалета, согласно полезной модели, освоено заявителем и нашло применение в коммунальном хозяйстве г. Минска и других городах Республики Беларусь. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
