Автономный экологический химический туалет

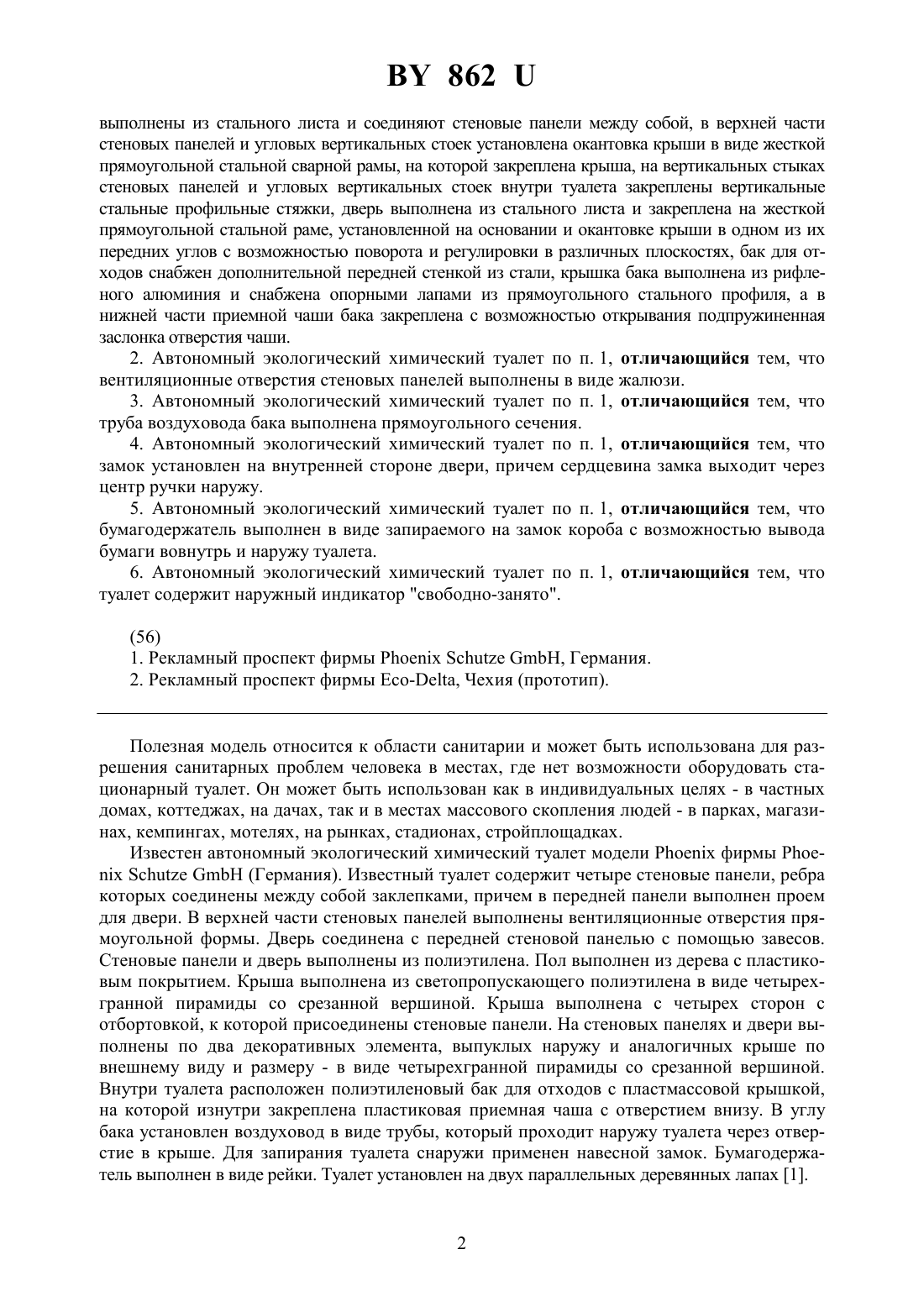

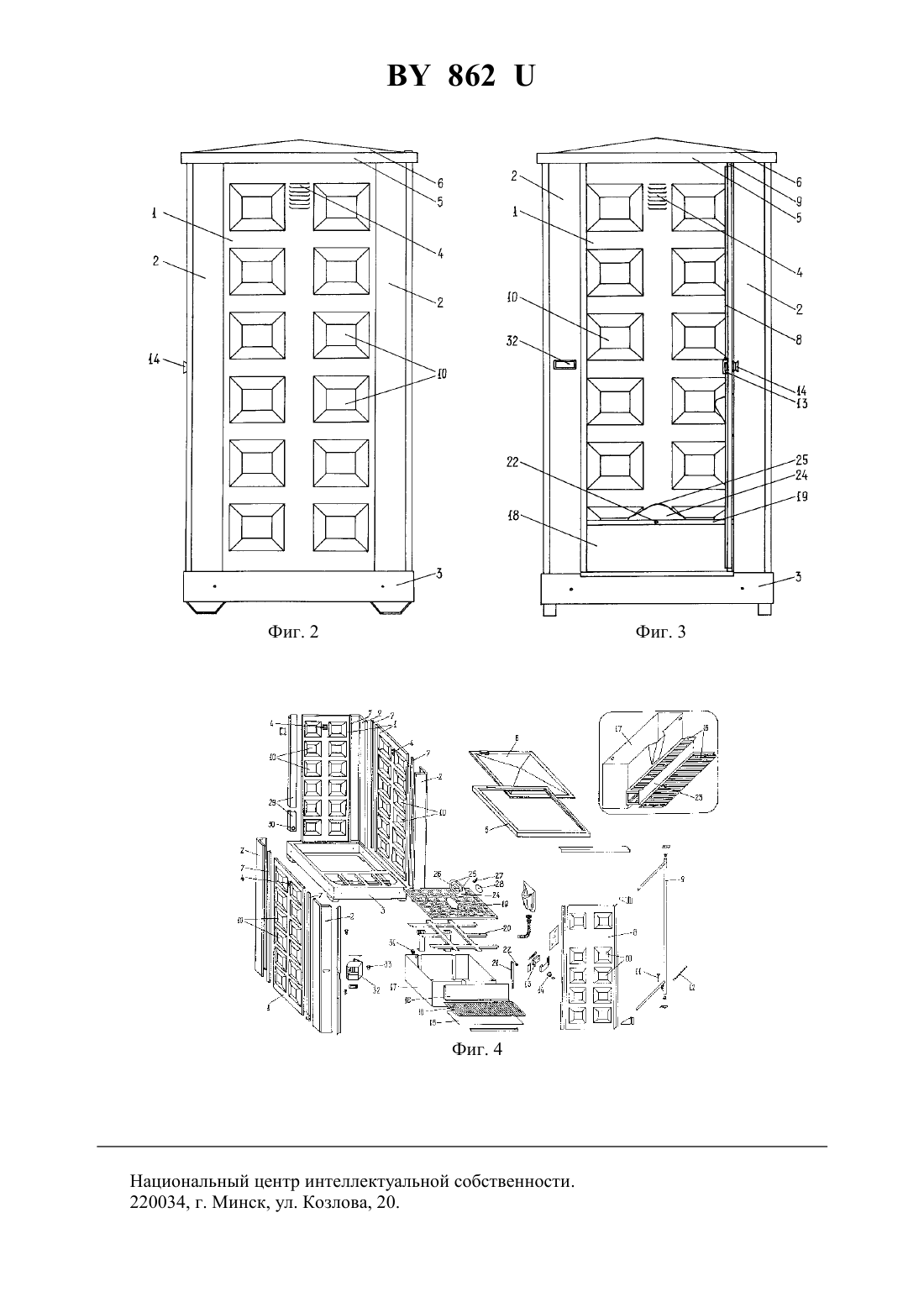

НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ АВТОНОМНЫЙ ЭКОЛОГИЧЕСКИЙ ХИМИЧЕСКИЙ ТУАЛЕТ(72) Авторы Остапец Марк Витальевич Марковский Сергей Васильевич Косенков Игорь Юрьевич Запкин Александр Семнович Кашевская Жанна Александровна(73) Патентообладатель Производственноторговое общество с ограниченной ответственностью ЭКОДЭО(57) 1. Автономный экологический химический туалет, содержащий стеновые панели с горизонтальными вентиляционными отверстиями в своей верхней части, подпружиненную дверь с ручкой и замком, угловые вертикальные стойки, пол, крышу в виде четырехгранной равносторонней пирамиды из светопроницаемого пластика, пластиковый бак для отходов с крышкой,приемной чашей, имеющей в своей нижней части отверстие, и воздуховодом в виде трубы, и бумагодержатель, а также несущие элементы конструкции, включающие основание, выполненное в виде жесткой прямоугольной стальной сварной рамы, отличающийся тем, что стеновые панели выполнены сплошными из стального листа, а угловые вертикальные стойки 862 выполнены из стального листа и соединяют стеновые панели между собой, в верхней части стеновых панелей и угловых вертикальных стоек установлена окантовка крыши в виде жесткой прямоугольной стальной сварной рамы, на которой закреплена крыша, на вертикальных стыках стеновых панелей и угловых вертикальных стоек внутри туалета закреплены вертикальные стальные профильные стяжки, дверь выполнена из стального листа и закреплена на жесткой прямоугольной стальной раме, установленной на основании и окантовке крыши в одном из их передних углов с возможностью поворота и регулировки в различных плоскостях, бак для отходов снабжен дополнительной передней стенкой из стали, крышка бака выполнена из рифленого алюминия и снабжена опорными лапами из прямоугольного стального профиля, а в нижней части приемной чаши бака закреплена с возможностью открывания подпружиненная заслонка отверстия чаши. 2. Автономный экологический химический туалет по п. 1, отличающийся тем, что вентиляционные отверстия стеновых панелей выполнены в виде жалюзи. 3. Автономный экологический химический туалет по п. 1, отличающийся тем, что труба воздуховода бака выполнена прямоугольного сечения. 4. Автономный экологический химический туалет по п. 1, отличающийся тем, что замок установлен на внутренней стороне двери, причем сердцевина замка выходит через центр ручки наружу. 5. Автономный экологический химический туалет по п. 1, отличающийся тем, что бумагодержатель выполнен в виде запираемого на замок короба с возможностью вывода бумаги вовнутрь и наружу туалета. 6. Автономный экологический химический туалет по п. 1, отличающийся тем, что туалет содержит наружный индикатор свободно-занято.(56) 1. Рекламный проспект фирмы, Германия. 2. Рекламный проспект фирмы -, Чехия (прототип). Полезная модель относится к области санитарии и может быть использована для разрешения санитарных проблем человека в местах, где нет возможности оборудовать стационарный туалет. Он может быть использован как в индивидуальных целях - в частных домах, коттеджах, на дачах, так и в местах массового скопления людей - в парках, магазинах, кемпингах, мотелях, на рынках, стадионах, стройплощадках. Известен автономный экологический химический туалет моделифирмы(Германия). Известный туалет содержит четыре стеновые панели, ребра которых соединены между собой заклепками, причем в передней панели выполнен проем для двери. В верхней части стеновых панелей выполнены вентиляционные отверстия прямоугольной формы. Дверь соединена с передней стеновой панелью с помощью завесов. Стеновые панели и дверь выполнены из полиэтилена. Пол выполнен из дерева с пластиковым покрытием. Крыша выполнена из светопропускающего полиэтилена в виде четырехгранной пирамиды со срезанной вершиной. Крыша выполнена с четырех сторон с отбортовкой, к которой присоединены стеновые панели. На стеновых панелях и двери выполнены по два декоративных элемента, выпуклых наружу и аналогичных крыше по внешнему виду и размеру - в виде четырехгранной пирамиды со срезанной вершиной. Внутри туалета расположен полиэтиленовый бак для отходов с пластмассовой крышкой,на которой изнутри закреплена пластиковая приемная чаша с отверстием внизу. В углу бака установлен воздуховод в виде трубы, который проходит наружу туалета через отверстие в крыше. Для запирания туалета снаружи применен навесной замок. Бумагодержатель выполнен в виде рейки. Туалет установлен на двух параллельных деревянных лапах 1. 862 Однако известный туалет, выполненный из полиэтилена, не обладает достаточной устойчивостью и не может обеспечить достаточных противовандальных условий при эксплуатации в отечественных условиях. Например, этот полиэтиленовый туалет может легко опрокинуться при подъеме человека на бак, он легко поддается вскрытию, поломке и даже прожиганию сигаретой. Также полиэтиленовые стеновые панели и дверь плохо поддаются ремонту. Кроме того, у нас в Беларуси нет оборудования для производства больших стеновых пластиковых панелей (1000 мм 2000 мм). Выполнение пола и лап известного туалета из дерева снижает их долговечность. В известном туалете отсутствуют несущие элементы конструкции, а соединение стеновых панелей между собой только заклепками не обеспечивает достаточной прочности и приводит к быстрой деформации туалета в процессе перевозок и эксплуатации. Выполнение крышки бака из пластмассы не обеспечивает достаточной жесткости крышки, такая крышка не предназначена для того,чтобы на нее становились ногами. В наших условиях это приводит к быстрой поломке крышки и повышает опасность несчастного случая. Использование для запирания двери навесного замка, который является архаичной, несовременной деталью, снижает удобство пользования туалетом. Наиболее близким к заявляемой полезной модели явлется автономный экологический химический туалет модели Тур 06 фирмы -, Чехия. Известный автономный передвижной экологический химический туалет содержит жесткий стальной каркас, установленный на основании, выполненном в виде прямоугольной жесткой стальной сварной рамы, а также стеновые панели с вентиляционными отверстиями в их верхней части, подпружиненную дверь с ручкой, угловые вертикальные стойки, пол, крышу в виде четырехгранной равносторонней пирамиды из светопроницаемого пластика, пластиковый бак для отходов с крышкой, приемной чашей, имеющей в нижней части отверстие, и воздуховодом, выполненным в виде трубы, и бумагодержатель, причем стеновые панели выполнены наборными из отдельных планок, выполненных из пластика Эверворд и закрепленных на каркасе, дверь выполнена из пластмассы, угловые вертикальные стойки выполнены из алюминия и предназначены для защиты и декорирования каркаса, пол выполнен из пластика, бумагодержатель выполнен в виде рейки 2. Известный автономный экологический химический туалет является сложным по конструкции, трудоемким в процессе изготовления и громоздким изделием. Изготовление каркаса трудоемко, индивидуальный набор на каркасе каждой стеновой панели из отдельных пластиковых планок также требует больших трудозатрат. Пластик Эверворд, из которого изготовлены стеновые панели, является чрезвычайно дорогостоящим. С учетом дороговизны материалаи сложности изготовления стоимость одного туалета составляет около 2000 США. Кроме того, выполнение пола, двери и крышки бака из обычного пластика снижает прочность, надежность, долговечность, безопасность и противовандальные свойства известного туалета и снижает удобство пользования. Выполнение приемной чаши с незакрывающимся отверстием внизу не обеспечивает защиты от неприятного запаха из бака, ухудшает внутренний вид туалета и такие снижает удобство пользования им. Выполнение бумагодержателя в виде рейки снижает противовандальные свойства туалета, а отсутствие индикатора свободно-занято снижает удобство пользования туалетом. Задачей, которую решает предлагаемая полезная модель, является повышение прочности, надежности, долговечности и безопасности туалета, повышение его противовандальных свойств при эксплуатации и удобства пользования, а также удешевление туалета. Решение указанной задачи достигается тем, что в автономном экологическом химическом туалете, содержащем стеновые панели с горизонтальными вентиляционными отверстиями в своей верхней части, подпружиненную дверь с ручкой и замком, угловые вертикальные стойки, пол, крышу в виде четырехгранной равносторонней пирамиды из светопроницаемого пластика, пластиковый бак для отходов с крышкой, приемной чашей,имеющей в своей нижней части отверстие, и воздуховодом в виде трубы, и бумагодержа 3 862 тель, а также несущие элементы конструкции, включающие основание, выполненное в виде жесткой прямоугольной стальной сварной рамы, стеновые панели выполнены сплошными из стального листа, а угловые вертикальные стойки выполнены из стального листа и соединяют стеновые панели между собой, в верхней части стеновых панелей и угловых вертикальных стоек установлена окантовка крыши в виде жесткой прямоугольной стальной сварной рамы, на которой закреплена крыша, на вертикальных стыках стеновых панелей и угловых вертикальных стоек внутри туалета закреплены вертикальные стальные профильные стяжки, дверь выполнена из стального листа и закреплена на жесткой прямоугольной стальной раме, установленной на основании и окантовке крыши в их правом переднем углу с возможностью регулировки в различных плоскостях и с возможностью поворота, бак для отходов снабжен дополнительной передней стенкой из стали,крышка бака выполнена из рифленого алюминия и снабжена опорными лапами из прямоугольного стального профиля, а в нижней части приемной чаши бака закреплена с возможностью открывания подпружиненная заслонка отверстия чаши, при этом вентиляционные отверстия стеновых панелей выполнены в виде жалюзи, труба воздуховода бака выполнена прямоугольной, замок установлен на внутренней стороне двери, причем сердцевина замка выходит через центр ручки наружу, бумагодержатель выполнен в виде запираемого на замок короба с возможностью вывода бумаги вовнутрь и наружу туалета, а вместо механизма вывода бумаги наружу может быть установлен наружный индикатор свободнозанято. На фиг. 1 изображен автономный экологический химический туалет, общий вид, а фиг. 2 - то же, вид сбоку. На фиг. 3 - то же, вид с открытой дверью. На фиг. 4 - то же, сборочный чертеж. Предлагаемый автономный экологический химический туалет содержит стеновые панели 1, выполненные сплошными из стального листа, соединенные между собой угловыми вертикальными стойками 2, выполненными из стального листа, которые установлены на основании 3, выполненном в виде прямоугольной стальной сварной рамы. В верхней части стеновых панелей 1 выштампованы горизонтальные вентиляционные жалюзи 4. В верхней части стеновых панелей 1 и угловых вертикальных стоек 2 установлена окантовка 5 крыши 6, выполненная в виде прямоугольной стальной сварной рамы, на которой закреплена крыша 6, выполненная из светопроницаемого слоистого пластика в виде четырехгранной равносторонней пирамиды. При этом основание 3, угловые вертикальные стойки 2 и окантовка 5 крыши 6 являются несущими элементами конструкции туалета. На вертикальных стыках стеновых панелей 1 и угловых вертикальных стоек 2 внутри туалета закреплены вертикальные стальные профильные стяжки 7, закрывающие эти вертикальные стыки. Дверь 8 выполнена из стального листа и установлена на жесткой прямоугольной стальной сварной раме 9, которая закреплена на основании 3 в его переднем нижнем углу и окантовке 5 крыши 6 в ее переднем верхнем углу. На стеновых панелях 1 и двери 8 выштампованы с внешней стороны прямоугольные элементы 10 небольшого размера (двенадцать элементов на каждой панели 1 и двери 8), выпуклые наружу. В нижней части двери 8 установлены стопор 11 для ограничения угла открывания двери 8 и пружина 12 для обеспечения самостоятельного закрывания двери 8. На внутренней стороне двери 8 закреплен накладной замок 13. Ручка 14 двери 8 выполнена так, что сердцевина замка 13 выходит через центр ручки 14 наружу. Конструкция двери 8 и левой угловой вертикальной стойки 2 допускает установку специального жетоноприемника (на чертеже не показан) вместо замка 13. Пол 15 выполнен из стального листа, закреплен на основании 3 и покрыт резиновой дорожкой 16. Все металлические детали туалета, кроме основания 3, - стеновые панели 1, угловые вертикальные стойки 2, вертикальные стальные профильные стяжки 7, окантовка 5 крыши 4 8626, дверь 8, жесткая прямоугольная стальная сварная рама 9 и пол 15 покрыты с обеих сторон эпоксидполиэфирной композицией. Основание 3 покрыто снаружи средством Правитекс на основе каучука. Бак 17 для отходов выполнен из слоистого пластика, имеет полезную емкость 230 л и снабжен дополнительной передней стенкой 18, выполненной из стального листа. Крышка 19 бака 17 выполнена из рифленого алюминия и снабжена опорными лапами 20 из прямоугольного стального профиля. Крышка 19 выполнена с возможностью открывания и закреплена на основании 3 при помощи рейки 21 с болтом 22 независимо от бака 17. При высоком баке 17 может быть установлена единая стальная деталь 23 пол-ступенька для облегчения подъема посетителей на бак 17. Приемная чаша 24 бака 17 выполнена из слоистого пластика, закреплена на крышке 19 бака 17 и имеет выступающие над ней края 25, а в нижней части - отверстие 26. В нижней части приемной чаши 24 с помощью полоски 27 листового полиуретана, функционирующей как пружина, прикреплена с возможностью открывания под действием веса фекальных отходов и самостоятельного закрывания после их сброса заслонка 28 отверстия 26 приемной чаши 24. Бак 17 может быть оборудован дополнительными устройствами - смывным устройством для омывания приемной чаши 24 и спускным клапаном для сброса отходов в канализационный люк (на чертеже не показаны). Воздуховод 29 бака 17 выполнен из стального листа в виде трубы с прямоугольным сечением. Воздуховод 29 плотно прилегает к задней стеновой панели 1 внутри туалета и закрывает один из вертикальных стыков стеновой панели 1 и задней угловой вертикальной стойки 2. Воздуховод 29 выполнен телескопическим из двух частей для возможности регулировки его высоты. В нижней части воздуховода 29 выполнено отверстие 30, на котором установлена резиновая гофра 31, соединяющая воздуховод 29 с баком 17 для отходов. Бумагодержатель 32 на один рулон туалетной бумаги выполнен из стального листа в виде запираемого на замок 33 короба с возможностью вывода бумаги вовнутрь и наружу туалета, а вместо механизма вывода бумаги наружу может быть установлен наружный индикатор свободно-занято (на чертеже не показан). Работает автономный экологический химический туалет на принципе химической стабилизации и разложении отходов. Полезный объем бака 17 для отходов (230 л) обеспечивает около 550 посещений туалета. Перед началом эксплуатационного цикла в бак 17 для отходов заливают необходимую дозу специального химического препарата для разложения отходов, растворения сточных веществ и предотвращения неприятного запаха. Это могут быть нетоксичные безопасные туалетные жидкости, соответствующие гигиеническим нормам, принятым в странах Общего рынка, и одобренные решением экспертной комиссии Минздрава Республики Беларусь, например Аква Кем, Аква Кем Грин, Кампекс,Санита, Белана. Эти жидкости обеспечивают эффективную работу туалета без подключения его к канализации и водопроводу. Образующийся при химическом разложении отходов газ выходит из бака 17 наружу по воздуховоду 29. По окончании эксплутационного цикла (после заполнения бака 17 отходами) бак 17 для отходов опорожняют и моют. Затем эксплуатационный цикл повторяется. При использовании заявляемой полезной модели достигается повышение прочности,надежности, долговечности и безопасности туалета, повышение его противовандальных свойств при эксплуатации и удобства пользования, а также удешевление туалета. Стоимость предлагаемого автономного экологического химического туалета составляет около 800 США. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 6
