Электронное украшение

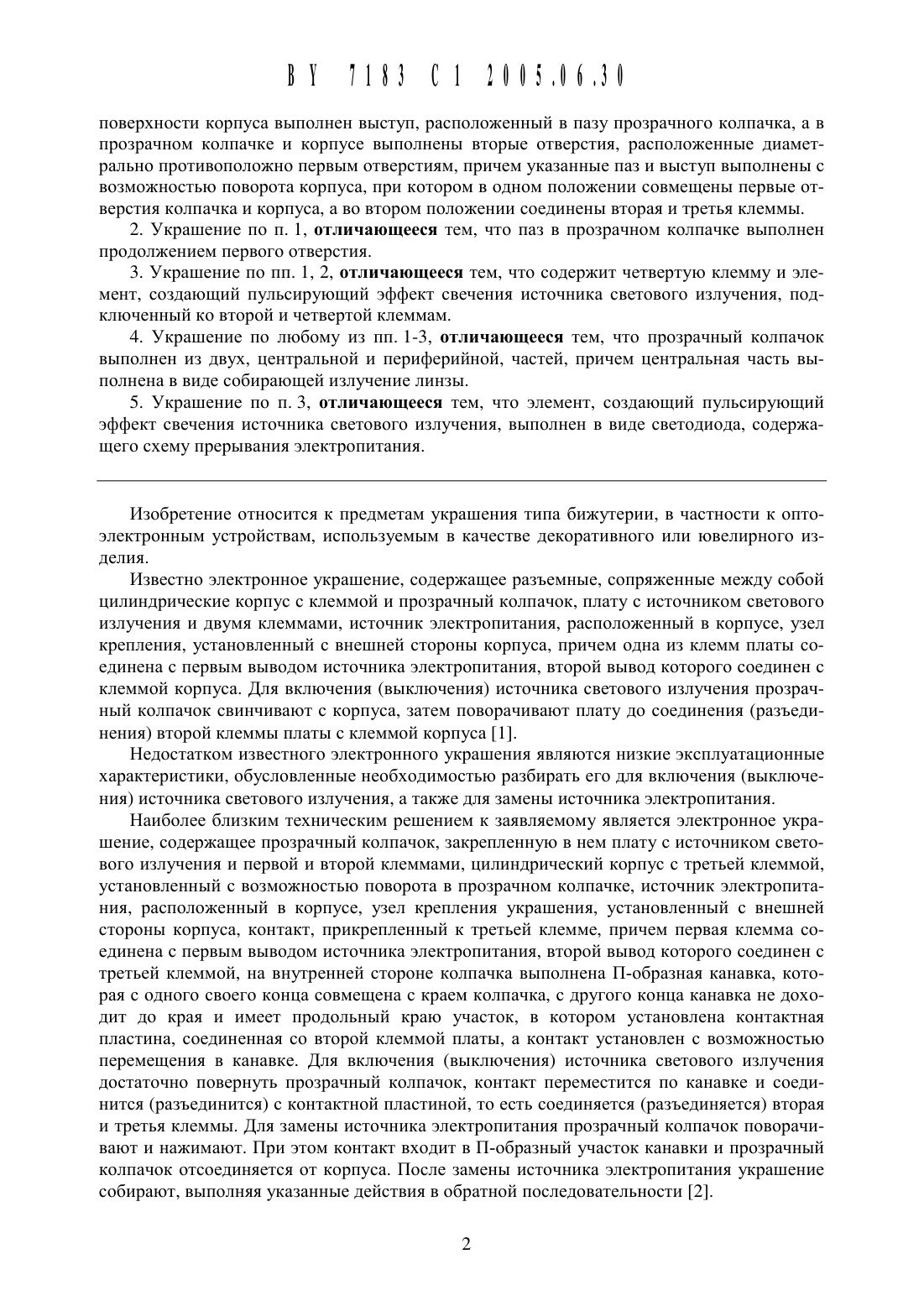

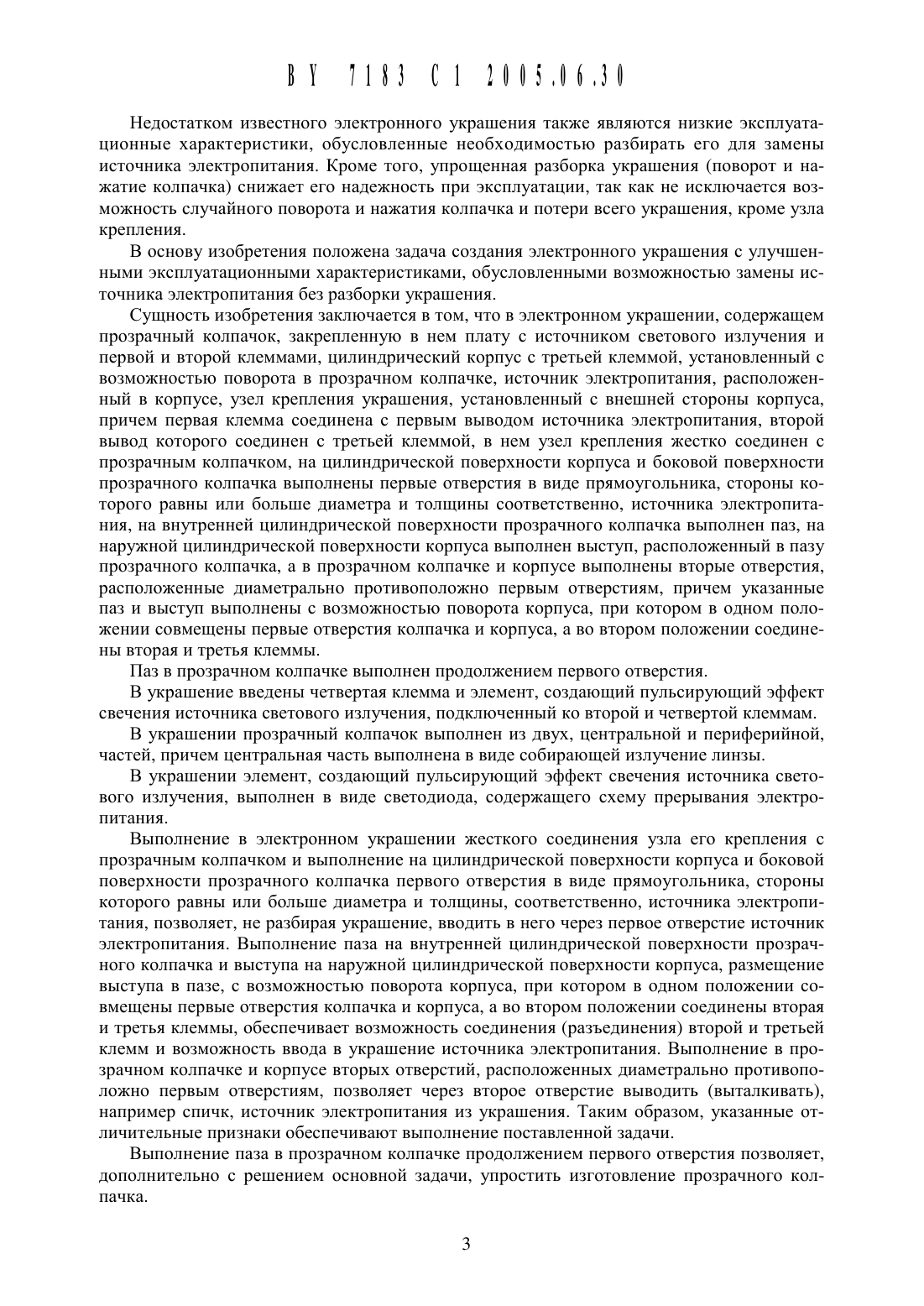

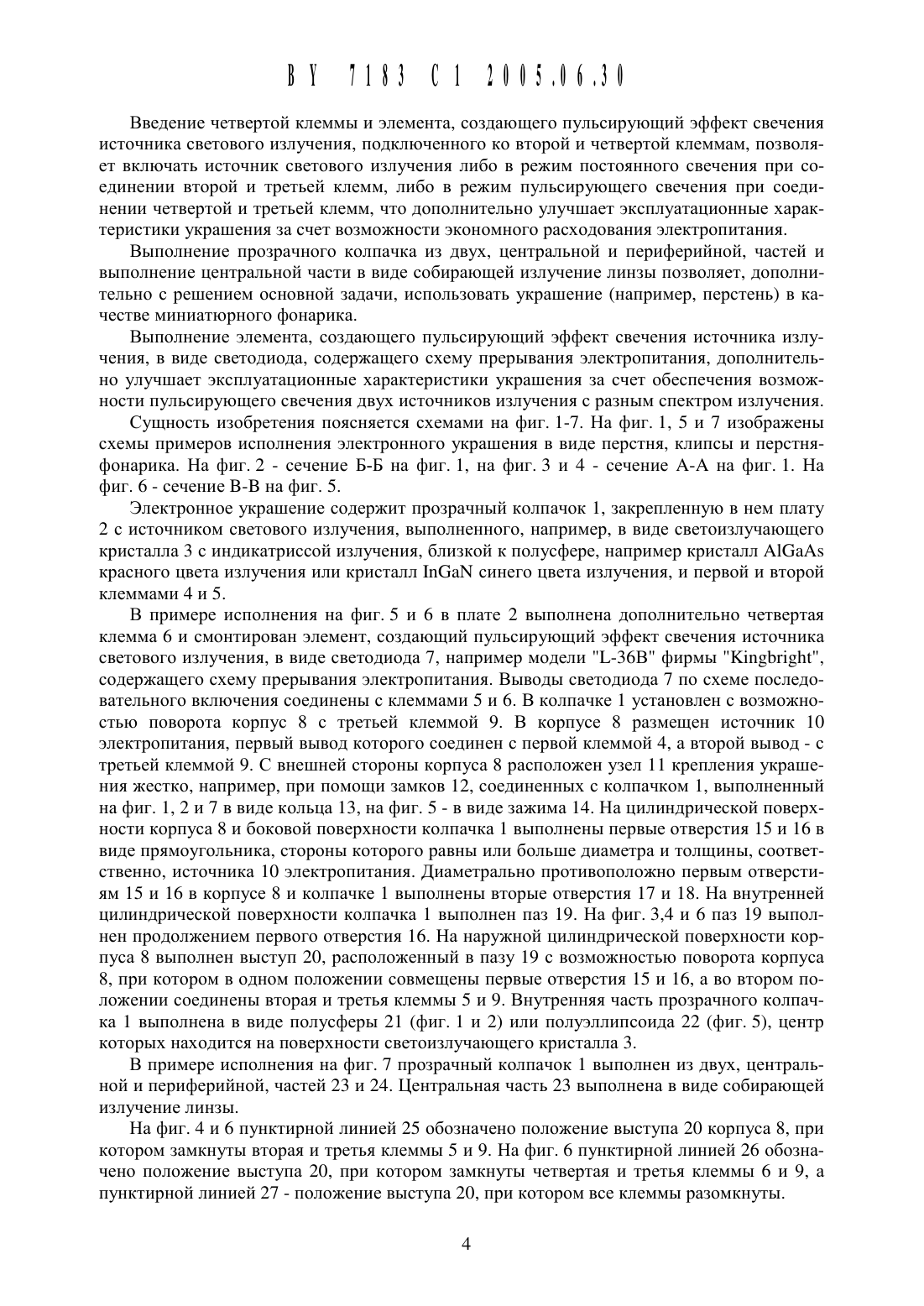

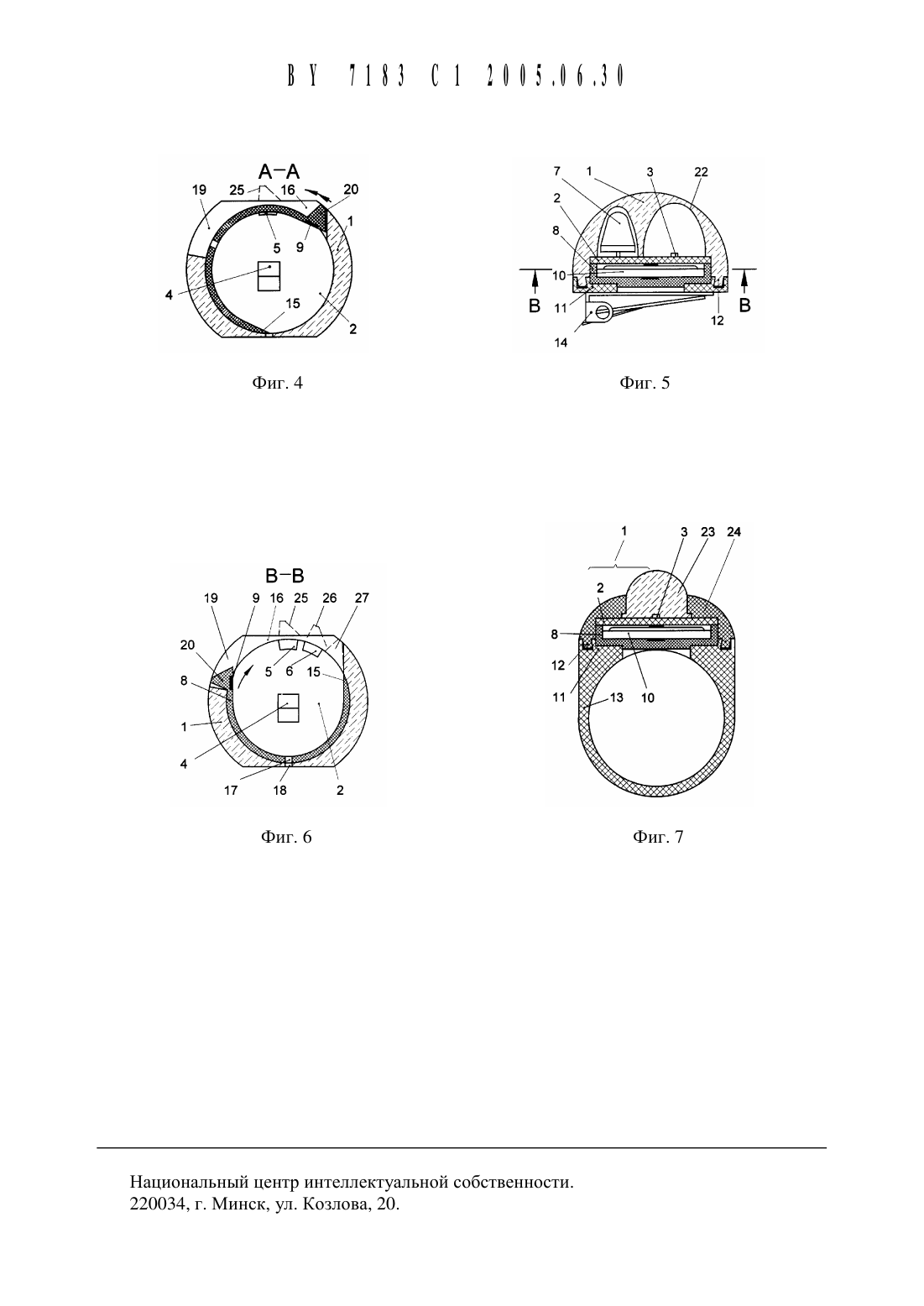

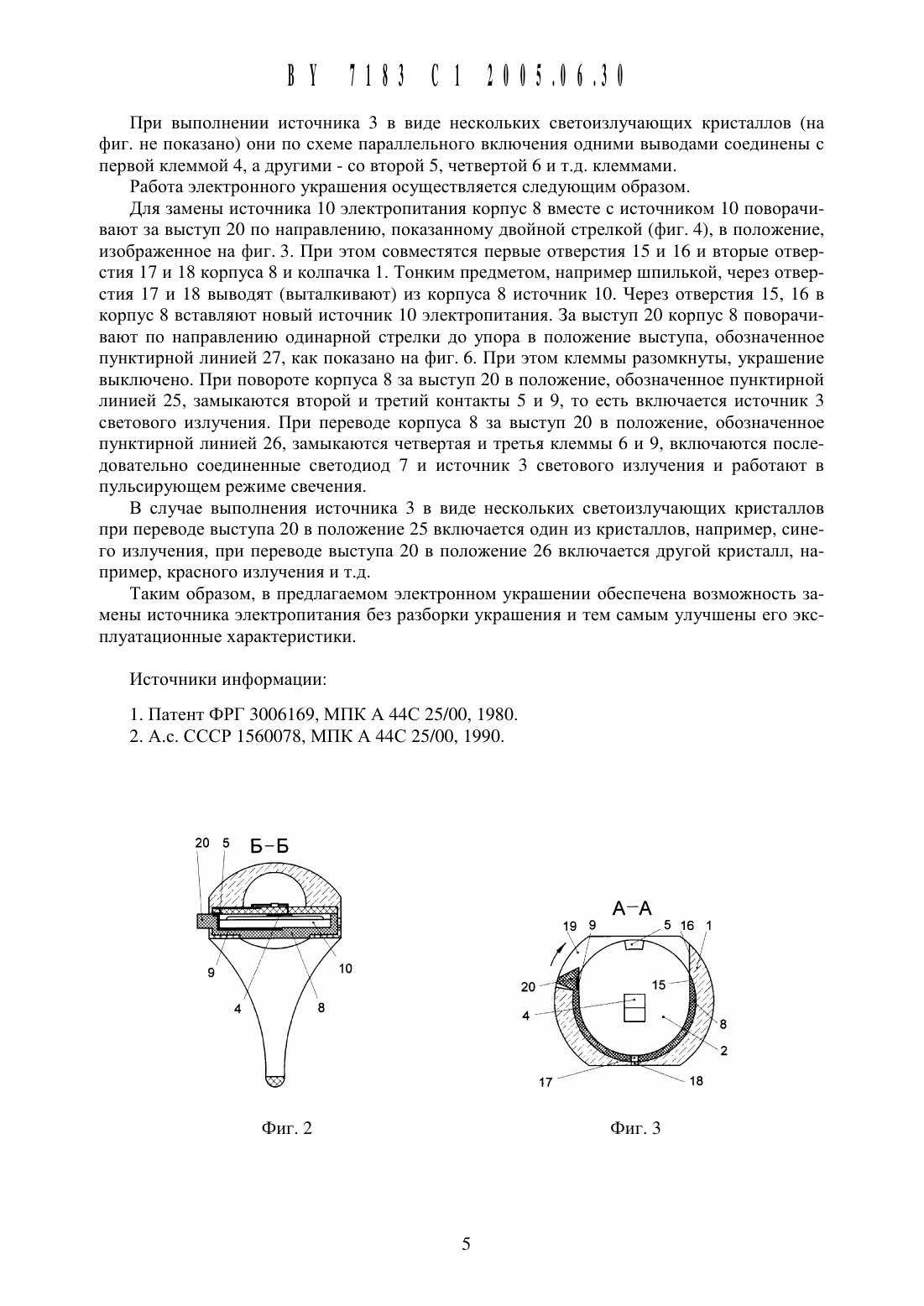

поверхности корпуса выполнен выступ, расположенный в пазу прозрачного колпачка, а в прозрачном колпачке И корпусе выполнены вторые отверстия, расположенные диаметрально противоположно первым отверстиям, причем указанные паз и выступ выполнены с возможностью поворота корпуса, при котором в одном положении совмещены первые отверстия колпачка и корпуса, а во втором положении соединены вторая и третья клеммы.2. Украшение по п. 1, отличающееся тем, что паз в прозрачном колпачке выполнен продолжением первого отверстия.3. Украшение по пп. 1, 2, отличающееся тем, что содержит четвертую клемму и элемент, создающий пульсирующий эффект свечения источника светового излучения, подключенный ко второй и четвертой клеммам.4. Украшение по любому из пп. 1-3, отличающееся тем, что прозрачный колпачок выполнен из двух, центральной и периферийной, частей, причем Центральная часть вь 1 полнена в виде собирающей излучение линзы.5. Украшение по п. 3, отличающееся тем, что элемент, создающий пульсирующий эффект свечения источника светового излучения, выполнен в виде светодиода, содержащего схему прерывания электропитания.Изобретение относится к предметам украшения типа бижутерии, в частности к оптоэлектронным устройствам, используемым в качестве декоративного или ювелирного изделия.Известно электронное укращение, содержащее разъемные, сопряженные между собой Цилиндрические корпус с клеммой и прозрачный колпачок, плату с источником светового излучения и двумя клеммами, источник электропитания, расположенный в корпусе, узел крепления, установленный с внещней стороны корпуса, причем одна из клемм платы соединена с первым выводом источника электропитания, второй вывод которого соединен с клеммой корпуса. Для включения (выключения) источника светового излучения прозрачный колпачок свинчивают с корпуса, затем поворачивают плату до соединения (разъединения) второй клеммы платы с клеммой корпуса 1.Недостатком известного электронного украшения являются низкие эксплуатационные характеристики, обусловленные необходимостью разбирать его для включения (вь 1 ключения) источника светового излучения, а также для замены источника электропитания.Наиболее близким техническим рещением к заявляемому является электронное укращение, содержащее прозрачный колпачок, закрепленную в нем плату с источником светового излучения и первой и второй клеммами, цилиндрический корпус с третьей клеммой,установленный с возможностью поворота в прозрачном колпачке, источник электропитания, расположенный в корпусе, узел крепления украшения, установленный с внещней стороны корпуса, контакт, прикрепленный к третьей клемме, причем первая клемма соединена с первым выводом источника электропитания, второй вывод которого соединен с третьей клеммой, на внутренней стороне колпачка выполнена П-образная канавка, которая с одного своего конца совмещена с краем колпачка, с другого конца канавка не доходит до края и имеет продольный краю участок, в котором установлена контактная пластина, соединенная со второй клеммой платы, а контакт установлен с возможностью перемещения в канавке. Для включения (выключения) источника светового излучения достаточно повернуть прозрачный колпачок, контакт переместится по канавке и соединится (разъединится) с контактной пластиной, то есть соединяется (разъединяется) вторая и третья клеммы. Для замены источника электропитания прозрачный колпачок поворачивают и нажимают. При этом контакт входит в П-образный участок канавки и прозрачный колпачок отсоединяется от корпуса. После замены источника электропитания украшение собирают, выполняя указанные действия в обратной последовательности 2.Недостатком Известного электронного украшения также являются низкие эксплуатационные характеристики, обусловленные необходимостью разбирать его для замены источника электропитания. Кроме того, упрощенная разборка украшения (поворот И нажатие колпачка) снижает его надежность при эксплуатации, так как не исключается возможность случайного поворота и нажатия колпачка и потери всего украшения, кроме узла крепления.В основу изобретения положена задача создания электронного украшения с улучшенными эксплуатационными характеристиками, обусловленными возможностью замены источника электропитания без разборки украшения.Сущность изобретения заключается в том, что в электронном украшении, содержащем прозрачный колпачок, закрепленную в нем плату с источником светового излучения и первой и второй клеммами, цилиндрический корпус с третьей клеммой, установленный с возможностью поворота в прозрачном колпачке, источник электропитания, расположенный в корпусе, узел крепления украшения, установленный с внешней стороны корпуса,причем первая клемма соединена с первым выводом источника электропитания, второй вывод которого соединен с третьей клеммой, в нем узел крепления жестко соединен с прозрачным колпачком, на цилиндрической поверхности корпуса и боковой поверхности прозрачного колпачка выполнены первые отверстия в виде прямоугольника, стороны которого равны или больше диаметра и толщины соответственно, источника электропитания, на внутренней цилиндрической поверхности прозрачного колпачка выполнен паз, на наружной цилиндрической поверхности корпуса выполнен выступ, расположенный в пазу прозрачного колпачка, а в прозрачном колпачке и корпусе выполнены вторые отверстия,расположенные диаметрально противоположно первым отверстиям, причем указанные паз и выступ выполнены с возможностью поворота корпуса, при котором в одном положении совмещены первые отверстия колпачка и корпуса, а во втором положении соединены вторая и третья клеммы.Паз в прозрачном колпачке выполнен продолжением первого отверстия.В украшение введены четвертая клемма и элемент, создающий пульсирующий эффект свечения источника светового излучения, подключенный ко второй и четвертой клеммам.В украшении прозрачный колпачок выполнен из двух, центральной и периферийной,частей, причем центральная часть выполнена в виде собирающей излучение линзы.В украшении элемент, создающий пульсирующий эффект свечения источника светового излучения, выполнен в виде светодиода, содержащего схему прерывания электропитания.Выполнение в электронном украшении жесткого соединения узла его крепления с прозрачным колпачком и выполнение на цилиндрической поверхности корпуса и боковой поверхности прозрачного колпачка первого отверстия в виде прямоугольника, стороны которого равны или больше диаметра и толщины, соответственно, источника электропитания, позволяет, не разбирая украшение, вводить в него через первое отверстие источник электропитания. Выполнение паза на внутренней цилиндрической поверхности прозрачного колпачка и выступа на наружной цилиндрической поверхности корпуса, размещение выступа в пазе, с возможностью поворота корпуса, при котором в одном положении совмещены первые отверстия колпачка и корпуса, а во втором положении соединены вторая и третья клеммы, обеспечивает возможность соединения (разъединения) второй и третьей клемм и возможность ввода в украшение источника электропитания. Выполнение в прозрачном колпачке и корпусе вторых отверстий, расположенных диаметрально противоположно первым отверстиям, позволяет через второе отверстие выводить (выталкивать),например спичк, источник электропитания из украшения. Таким образом, указанные отличительные признаки обеспечивают выполнение поставленной задачи.Выполнение паза в прозрачном колпачке продолжением первого отверстия позволяет,дополнительно с решением основной задачи, упростить изготовление прозрачного колпачка.Введение четвертой Клеммы И элемента, создающего пульсирующий эффект свечения источника светового излучения, подключенного ко второй И четвертой клеммам, позволяет включать источник светового излучения либо в режим постоянного свечения при соединении второй и третьей клемм, либо в режим пульсирующего свечения при соединении четвертой и третьей клемм, что дополнительно улучшает эксплуатационные характеристики украшения за счет возможности экономного расходования электропитания.Выполнение прозрачного колпачка из двух, центральной и периферийной, частей и выполнение центральной части в виде собирающей излучение линзы позволяет, дополнительно с рещением основной задачи, использовать украшение (например, перстень) в качестве миниатюрного фонарика.Выполнение элемента, создающего пульсирующий эффект свечения источника излучения, в виде светодиода, содержащего схему прерывания электропитания, дополнительно улучщает эксплуатационные характеристики украшения за счет обеспечения возможности пульсирующего свечения двух источников излучения с разным спектром излучения.Сущность изобретения поясняется схемами на фиг. 1-7. На фиг. 1, 5 и 7 изображены схемы примеров исполнения электронного украшения в виде перстня, клипсы и перстняфонарика. На фиг. 2 - сечение Б-Б на фиг. 1, на фиг. 3 и 4 - сечение А-А на фиг. 1. На фиг. 6 - сечение В-В на фиг. 5.Электронное украшение содержит прозрачный колпачок 1, закрепленную в нем плату 2 с источником светового излучения, выполненного, например, в виде светоизлучающего кристалла 3 с индикатриссой излучения, близкой к полусфере, например кристалл А 16 аА 5 красного цвета излучения или кристалл 1116201 синего цвета излучения, и первой и второй клеммами 4 и 5.В примере исполнения на фиг. 5 и 6 в плате 2 выполнена дополнительно четвертая клемма 6 и смонтирован элемент, создающий пульсирующий эффект свечения источника светового излучения, в виде светодиода 7, например модели Ь-36 В фирмы кпддьгадьъ,содержащего схему прерывания электропитания. Выводы светодиода 7 по схеме последовательного включения соединены с клеммами 5 и 6. В колпачке 1 установлен с возможностью поворота корпус 8 с третьей клеммой 9. В корпусе 8 размещен источник 10 электропитания, первый вывод которого соединен с первой клеммой 4, а второй вывод - с третьей клеммой 9. С внещней стороны корпуса 8 расположен узел 11 крепления украшения жестко, например, при помощи замков 12, соединенных с колпачком 1, выполненный на фиг. 1, 2 и 7 в виде кольца 13, на фиг. 5 - в виде зажима 14. На цилиндрической поверхности корпуса 8 и боковой поверхности колпачка 1 выполнены первые отверстия 15 и 16 в виде прямоугольника, стороны которого равны или больще диаметра и толщины, соответственно, источника 10 электропитания. Диаметрально противоположно первым отверстиям 15 и 16 в корпусе 8 и колпачке 1 выполнены вторые отверстия 17 и 18. На внутренней цилиндрической поверхности колпачка 1 выполнен паз 19. На фиг. 3,4 и 6 паз 19 вь 1 полнен продолжением первого отверстия 16. На наружной цилиндрической поверхности корпуса 8 выполнен выступ 20, расположенный в пазу 19 с возможностью поворота корпуса 8, при котором в одном положении совмещены первые отверстия 15 и 16, а во втором положении соединены вторая и третья клеммы 5 и 9. Внутренняя часть прозрачного колпачка 1 выполнена в виде полусферы 21 (фиг. 1 и 2) или полуэллипсоида 22 (фиг. 5), центр которых находится на поверхности светоизлучающего кристалла 3.В примере исполнения на фиг. 7 прозрачный колпачок 1 выполнен из двух, центральной и периферийной, частей 23 и 24. Центральная часть 23 выполнена в виде собирающей излучение линзы.На фиг. 4 и 6 пунктирной линией 25 обозначено положение выступа 20 корпуса 8, при котором замкнуты вторая и третья клеммы 5 и 9. На фиг. 6 пунктирной линией 26 обозначено положение выступа 20, при котором замкнуты четвертая и третья клеммы 6 и 9, а пунктирной линией 27 - положение выступа 20, при котором все клеммы разомкнуты.При выполнении источника 3 в виде нескольких светоизлучающих кристаллов (на фиг. не показано) они по схеме параллельного включения одними выводами соединены с первой клеммой 4, а другими - со второй 5, четвертой 6 и т.д. клеммами.Работа электронного укращения осуществляется следующим образом.Для замены источника 10 электропитания корпус 8 вместе с источником 10 поворачивают за выступ 20 по направлению, показанному двойной стрелкой (фиг. 4), в положение,изображенное на фиг. 3. При этом совместятся первые отверстия 15 и 16 и вторые отверстия 17 и 18 корпуса 8 и колпачка 1. Тонким предметом, например щпилькой, через отверстия 17 и 18 выводят (выталкивают) из корпуса 8 источник 10. Через отверстия 15, 16 в корпус 8 вставляют новый источник 10 электропитания. За выступ 20 корпус 8 поворачивают по направлению одинарной стрелки до упора в положение выступа, обозначенное пунктирной линией 27, как показано на фиг. 6. При этом клеммы разомкнуты, украшение выключено. При повороте корпуса 8 за выступ 20 в положение, обозначенное пунктирной линией 25, замыкаются второй и третий контакты 5 и 9, то есть включается источник 3 светового излучения. При переводе корпуса 8 за выступ 20 в положение, обозначенное пунктирной линией 26, замыкаются четвертая и третья клеммы 6 и 9, включаются последовательно соединенные светодиод 7 и источник 3 светового излучения и работают в пульсирующем режиме свечения.В случае выполнения источника 3 в виде нескольких светоизлучающих кристаллов при переводе выступа 20 в положение 25 включается один из кристаллов, например, синего излучения, при переводе выступа 20 в положение 26 включается другой кристалл, например, красного излучения и т.д.Таким образом, в предлагаемом электронном укращении обеспечена возможность замены источника электропитания без разборки украшения и тем самым улучщены его эксплуатационные характеристики.
