ИНФРАКРАСНЫЙ ФОТОМЕТР

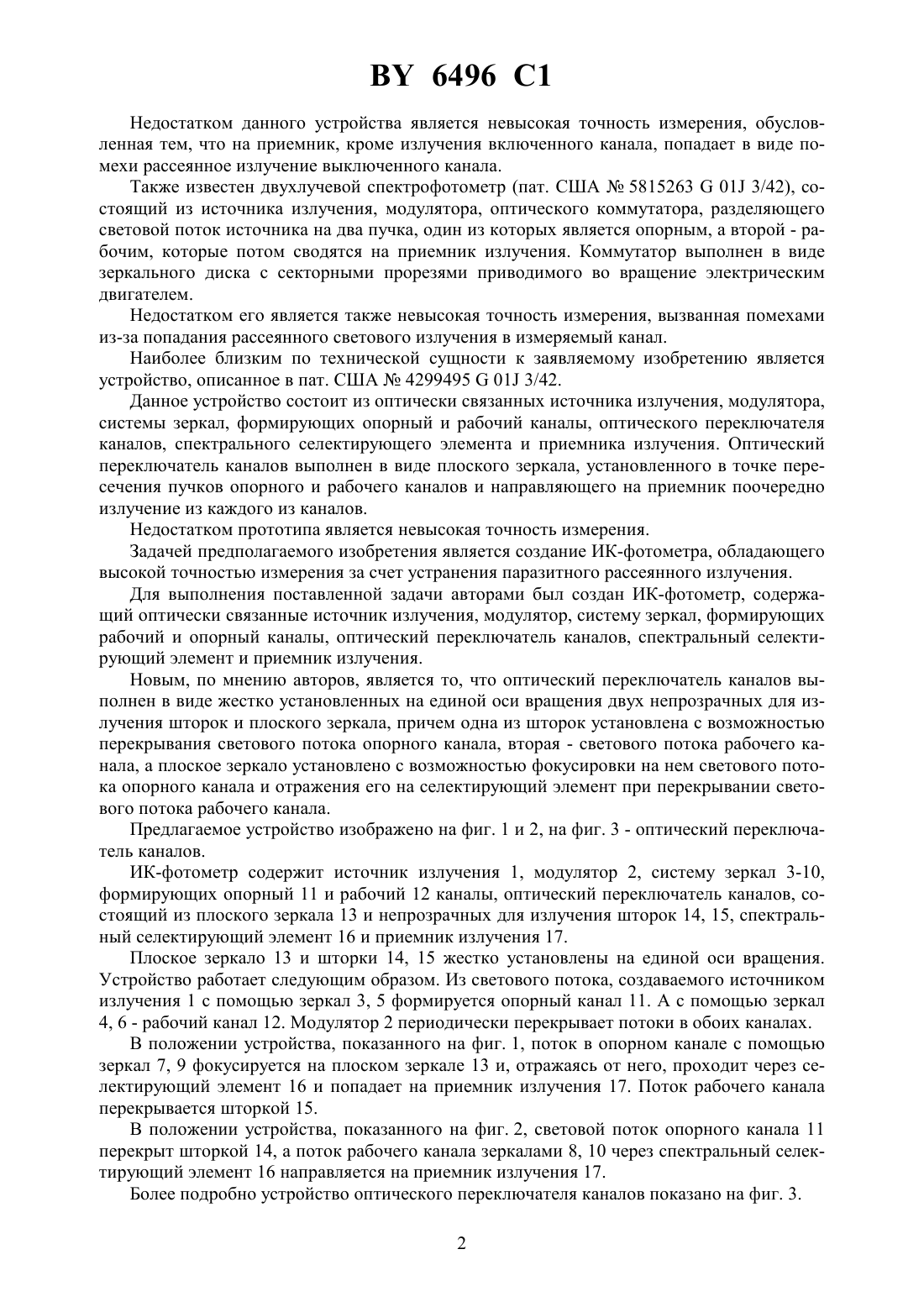

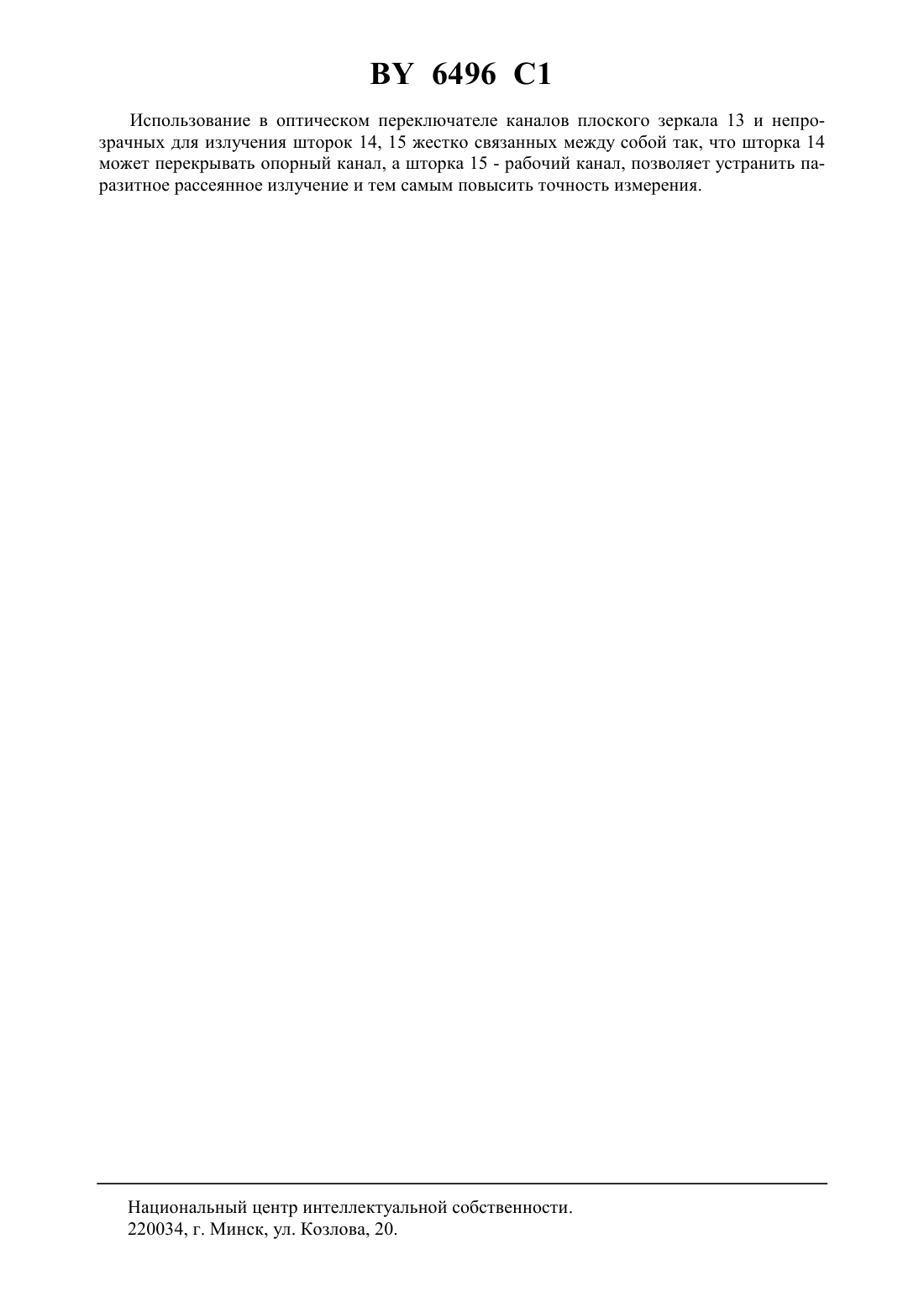

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Государственное научное учреждение Институт молекулярной и атомной физики НАН Беларуси(72) Авторы Захарич Михаил Петрович Кульпанович Александр Кимович Никонович Федор Никифорович Саевич Владимир Константинович Узунбаджаков Александр Сергеевич(73) Патентообладатель Государственное научное учреждение Институт молекулярной и атомной физики НАН Беларуси(57) Инфракрасный фотометр, содержащий оптически связанные источник излучения, модулятор, систему зеркал, формирующих опорный и рабочий каналы, оптический переключатель каналов, спектральный селектирующий элемент и приемник излучения, отличающийся тем, что оптический переключатель каналов выполнен в виде жестко установленных на единой оси вращения двух непрозрачных для излучения шторок и плоского зеркала,причем одна из шторок установлена с возможностью перекрывания светового потока опорного канала, вторая - светового потока рабочего канала, а плоское зеркало установлено с возможностью фокусировки на нем светового потока опорного канала и отражения его на селектирующий элемент при перекрывании светового потока рабочего канала.(56)4464051 , 1984.2035703 1, 1995.1498154 , 1994.1055973 , 1983.1157086 , 1968.58176528 , 1982.0020801 1, 1981. Изобретение относится к области спектрофотометрии и может быть использовано при изготовлении спектрофотометров и спектрометрических анализаторов состава вещества. Известен спектрофотометр, содержащий источник излучения, оптическую систему,которая формирует два пучка излучения и направляет их вдоль рабочего и опорного каналов, а также оптический коммутатор, попеременно направляющий пучки излучения из этих каналов через спектральный селектирующий элемент на приемник излучения. Этот коммутатор выполнен в виде зеркального диска с секторными прорезями (пат. США 446405101 3/08). 6496 1 Недостатком данного устройства является невысокая точность измерения, обусловленная тем, что на приемник, кроме излучения включенного канала, попадает в виде помехи рассеянное излучение выключенного канала. Также известен двухлучевой спектрофотометр (пат. США 581526301 3/42), состоящий из источника излучения, модулятора, оптического коммутатора, разделяющего световой поток источника на два пучка, один из которых является опорным, а второй - рабочим, которые потом сводятся на приемник излучения. Коммутатор выполнен в виде зеркального диска с секторными прорезями приводимого во вращение электрическим двигателем. Недостатком его является также невысокая точность измерения, вызванная помехами из-за попадания рассеянного светового излучения в измеряемый канал. Наиболее близким по технической сущности к заявляемому изобретению является устройство, описанное в пат. США 429949501 3/42. Данное устройство состоит из оптически связанных источника излучения, модулятора,системы зеркал, формирующих опорный и рабочий каналы, оптического переключателя каналов, спектрального селектирующего элемента и приемника излучения. Оптический переключатель каналов выполнен в виде плоского зеркала, установленного в точке пересечения пучков опорного и рабочего каналов и направляющего на приемник поочередно излучение из каждого из каналов. Недостатком прототипа является невысокая точность измерения. Задачей предполагаемого изобретения является создание ИК-фотометра, обладающего высокой точностью измерения за счет устранения паразитного рассеянного излучения. Для выполнения поставленной задачи авторами был создан ИК-фотометр, содержащий оптически связанные источник излучения, модулятор, систему зеркал, формирующих рабочий и опорный каналы, оптический переключатель каналов, спектральный селектирующий элемент и приемник излучения. Новым, по мнению авторов, является то, что оптический переключатель каналов выполнен в виде жестко установленных на единой оси вращения двух непрозрачных для излучения шторок и плоского зеркала, причем одна из шторок установлена с возможностью перекрывания светового потока опорного канала, вторая - светового потока рабочего канала, а плоское зеркало установлено с возможностью фокусировки на нем светового потока опорного канала и отражения его на селектирующий элемент при перекрывании светового потока рабочего канала. Предлагаемое устройство изображено на фиг. 1 и 2, на фиг. 3 - оптический переключатель каналов. ИК-фотометр содержит источник излучения 1, модулятор 2, систему зеркал 3-10,формирующих опорный 11 и рабочий 12 каналы, оптический переключатель каналов, состоящий из плоского зеркала 13 и непрозрачных для излучения шторок 14, 15, спектральный селектирующий элемент 16 и приемник излучения 17. Плоское зеркало 13 и шторки 14, 15 жестко установлены на единой оси вращения. Устройство работает следующим образом. Из светового потока, создаваемого источником излучения 1 с помощью зеркал 3, 5 формируется опорный канал 11. А с помощью зеркал 4, 6 - рабочий канал 12. Модулятор 2 периодически перекрывает потоки в обоих каналах. В положении устройства, показанного на фиг. 1, поток в опорном канале с помощью зеркал 7, 9 фокусируется на плоском зеркале 13 и, отражаясь от него, проходит через селектирующий элемент 16 и попадает на приемник излучения 17. Поток рабочего канала перекрывается шторкой 15. В положении устройства, показанного на фиг. 2, световой поток опорного канала 11 перекрыт шторкой 14, а поток рабочего канала зеркалами 8, 10 через спектральный селектирующий элемент 16 направляется на приемник излучения 17. Более подробно устройство оптического переключателя каналов показано на фиг. 3. 2 6496 1 Использование в оптическом переключателе каналов плоского зеркала 13 и непрозрачных для излучения шторок 14, 15 жестко связанных между собой так, что шторка 14 может перекрывать опорный канал, а шторка 15 - рабочий канал, позволяет устранить паразитное рассеянное излучение и тем самым повысить точность измерения. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
