Способ очистки газов от сернистых соединений

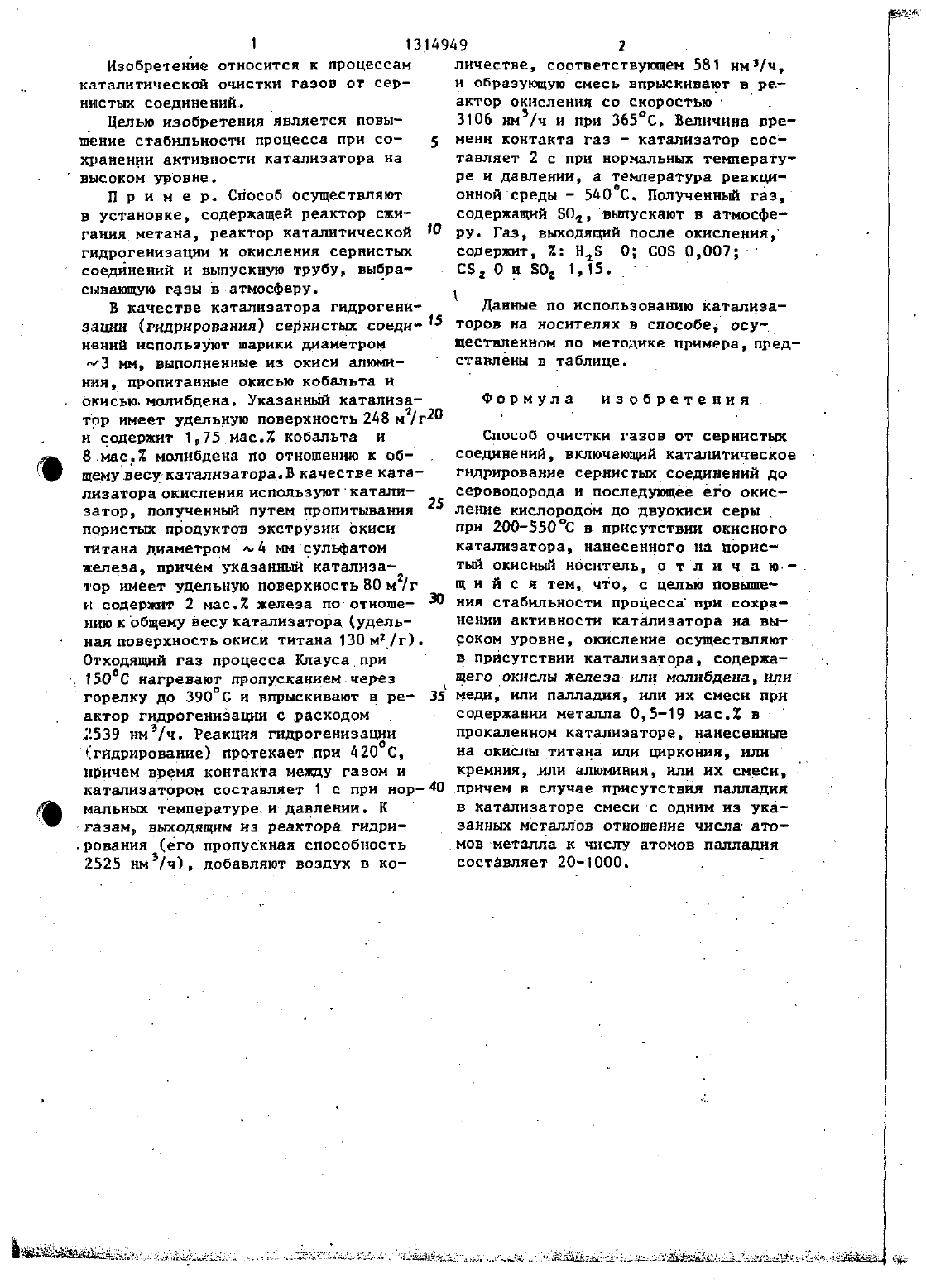

изобретение относится к процессам каталитической очистки газов от сернистых соединений.Целью изобретения является повышение стабильности процесса при со- 5 хранении активности катализатора наП р н м е р. Способ осуществляют в установке, содержащей реактор сжигиння метана, реактор каталитической О гидрогенизацни и окислении сернистых соединений и выпускную трубу, выбрасывающую газы в атмосферу.В качестве катализатора гидрогенизации (гидрирования) сернистых соеди 5 нений используют шарики диаметром г 3 им, выполненные из окиси алюмнин, пропитанные окисью кобальта и окисью нолнбдена. Указанны катализатор имеет удельную поверхность 248 нт/гго и содержит 1,75 мас.2 кобальта и 8.масд 1 молибдена по отношению к общемувесукатализатораВкачествеката лизатораокислениииспользуюткатализатор, полученный путем пропитывания пористы продуктовэкструзии окиси титана диаметром лад мм сульфатом железа, причем указанный катализа тор имеет удельную поверхность ВО м 2/г и содержит 2 мас.2 железа по отношеник к общему весу катализатора (удельная поверхность окиси титана 130 мЧг) . Отходящий газ процесса Клаусапри(гидрироваиие) протекает при д 20 С, причем время контакта между газом и катализатором состанлнет 1 с при нор-40 мальныш температуре.и давлении. К газам, выходящим из реактора гидри.роваиия (его пропускная способность 2525 нм/ч), добавляют воздух в ко 25личестве, соответствующем 581 ни/ч,Н ОБРЗЗУЮЩУЮ СМЗСЬ ВПРЫСЕИВЗФТ В ре актор окисления со скоростью- . 3106 ни/ч и при 365 С. Величина времени контакта газ - катализатор сось тавляет 2 с при нормальных температуре н давлении, а температура реакционной среды - 5 аос. Полученный газ,содержащий З 0 выпускают в атмосферу. Газ, выходящий после окисления содержит, 1 Н 1 Б О СО 5 0,007Данные по использованию катализаторов на носителях в способе, осу ЩЕСТВПЕННОМ ПО МЕТОДНКЭ ПРИМЕРЕ, пред ставлены в таблице.Формула изобретения. Способ очистки газов от сернистым соединений, включающий каталитическое гидрирование сернистыхсоединений до сероводорода и последующее его окисление кислородом до двуокиси серы при 200-55 ОС в присутствии окисного катализатора, нанесенного на порисч тый окисный носитель, о тл и ч а ющ и й с я тем, что, с цепью повше ння стабильности процесса при сохранении активности катализатора на вы соком уровне, окисление осуществляютВ ПРНСУТСТВИН КЗТЗЛНЗЗТЧРЕ, содержащегоокислы железа или иолибдена.нлн МЕДИ, ИПН ПЗЛЛБДНЯ, ИЛИ их СМЕСИ при содержании металла 0,5-19 мас.2 в прокаленном катализаторе, нанесенные на окислы титана или црконмя или кремния,.или алюминия, или их смеси,причем в случае присутствия палладия в катализаторе смеси с одним из укаЗВННЫХ МТЗЛПОВ ОТНОШЕНИЕ ЧИСЛЕ ЗТОге мо Си на по 05. 501
