Устройство для навески поворотно-откидной створки

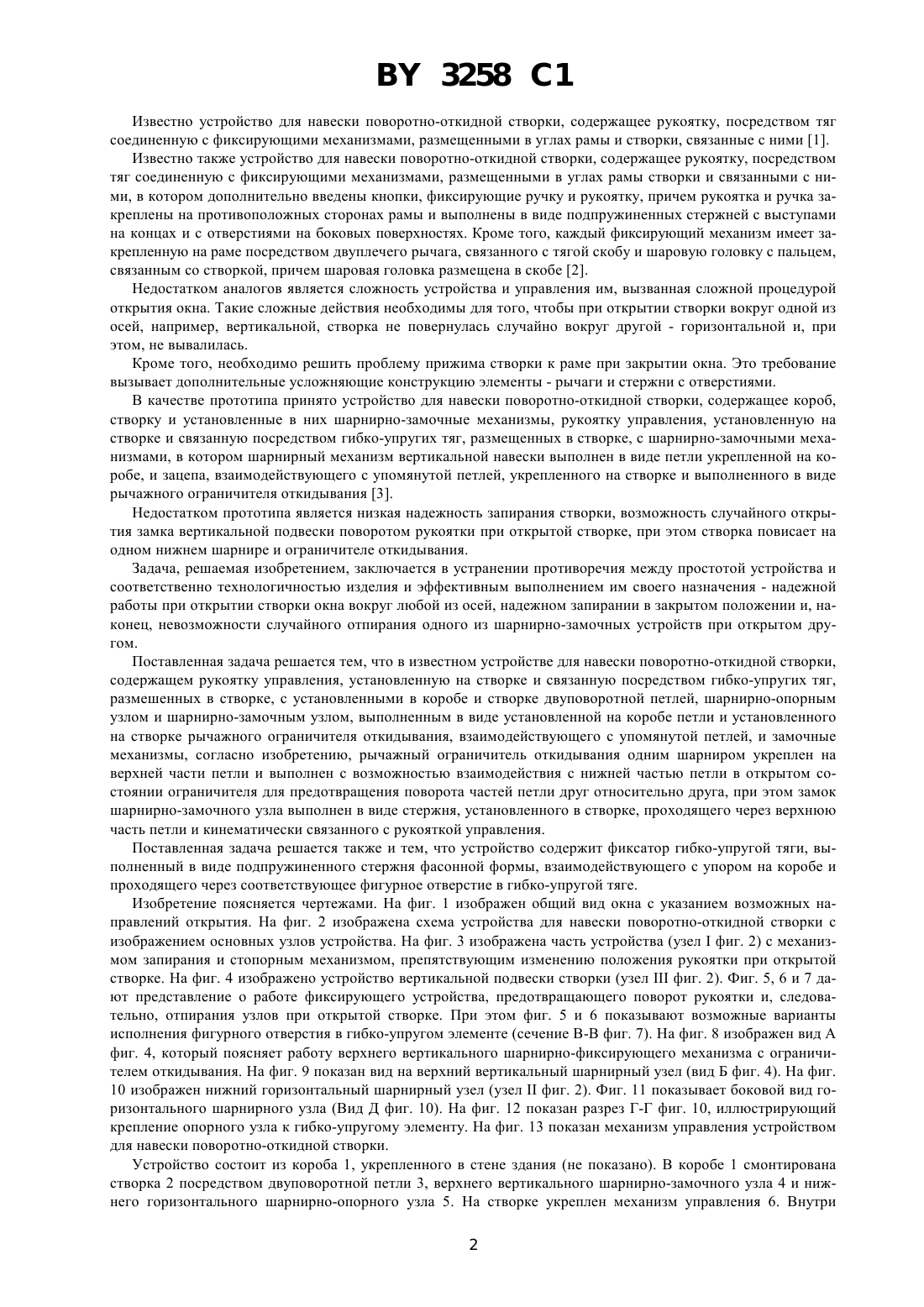

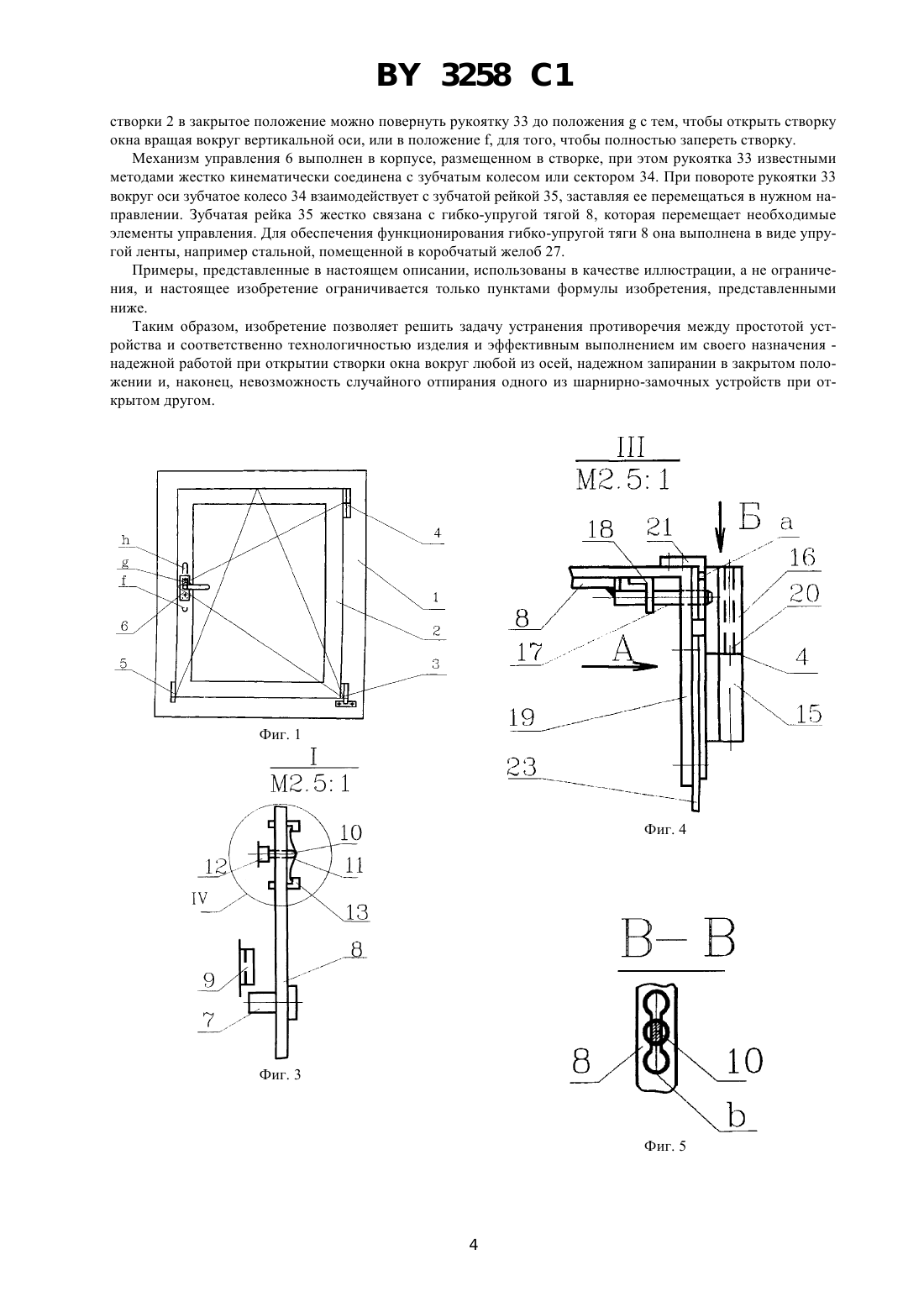

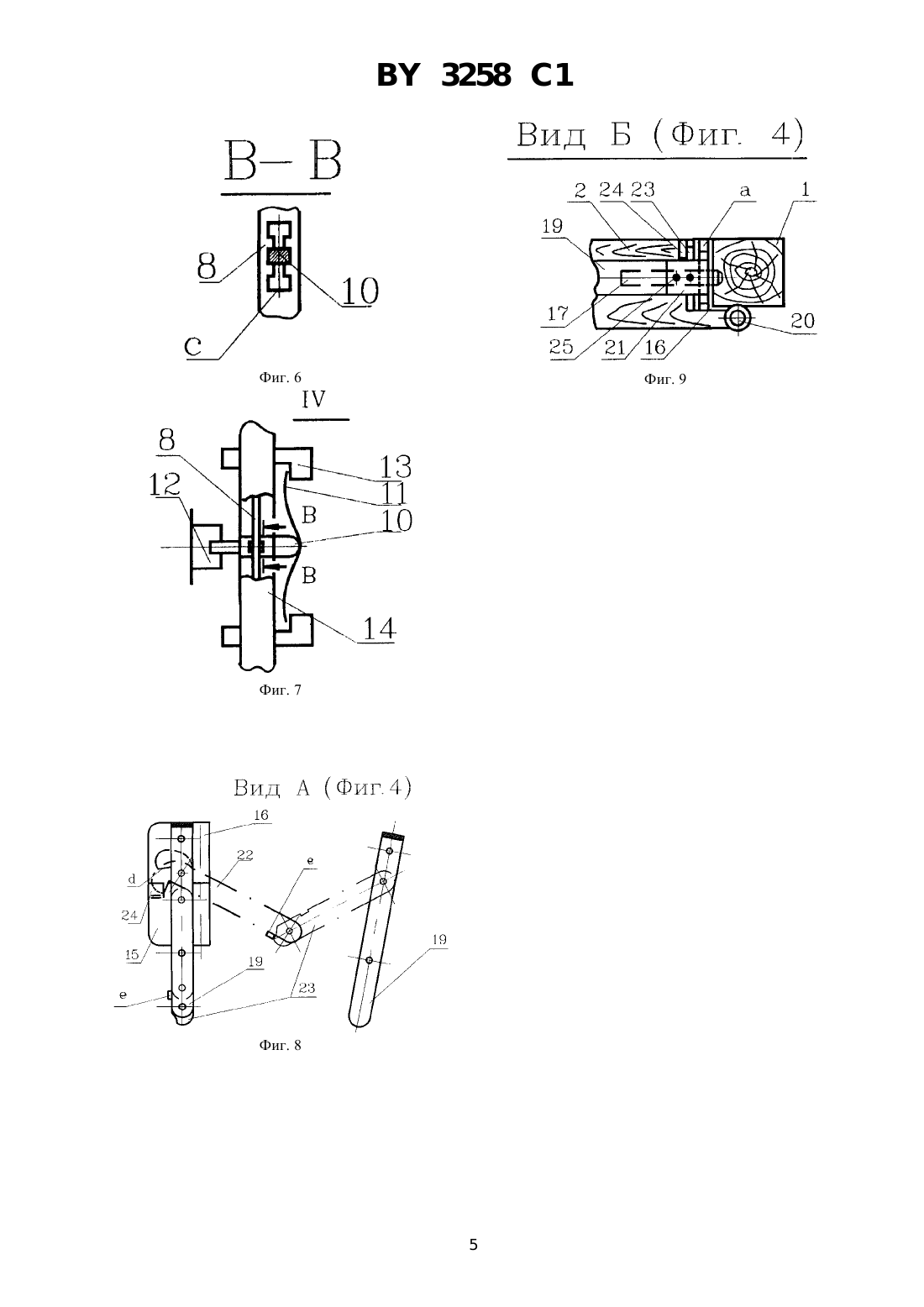

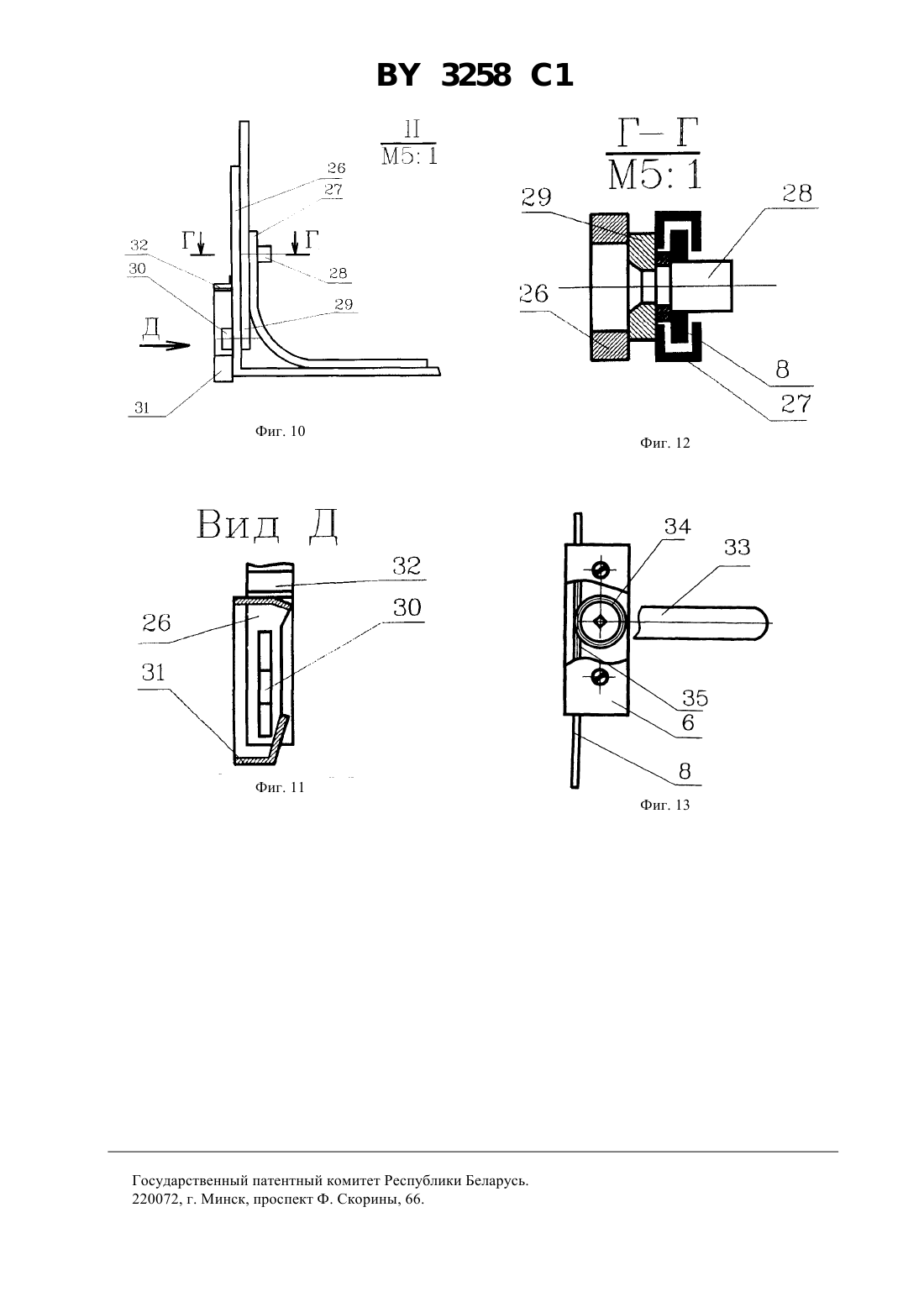

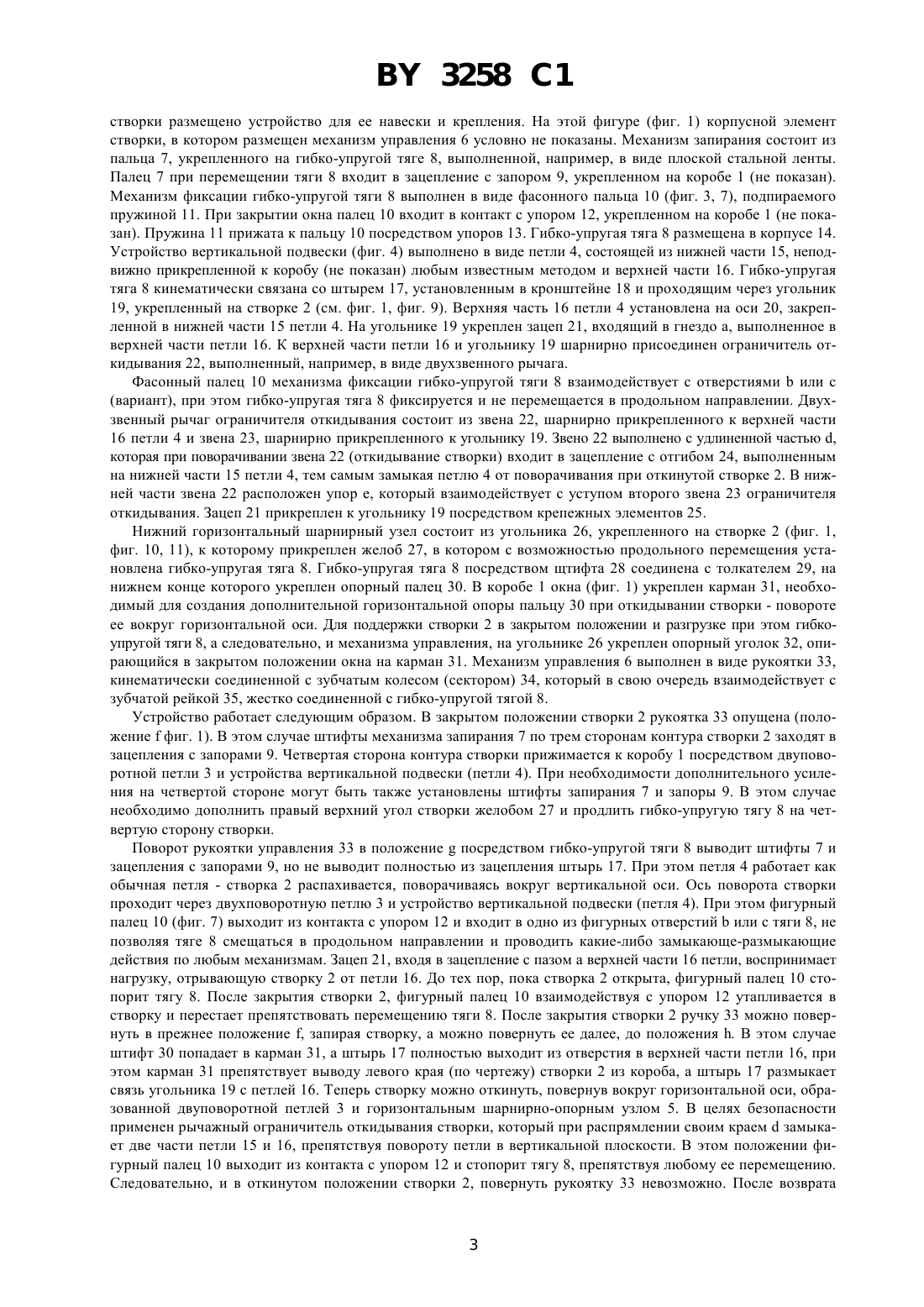

ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ УСТРОЙСТВО ДЛЯ НАВЕСКИ ПОВОРОТНО-ОТКИДНОЙ СТВОРКИ(71) Заявитель Малое предприятие К.С.К.(73) Патентообладатель Малое предприятие К.С.К.(57) 1. Устройство для навески поворотно-откидной створки, содержащее рукоятку управления, установленную на створке и связанную посредством гибко-упругих тяг, размещенных в створке, с установленными в коробе и створке двуповоротной петлей, шарнирно-опорным узлом и шарнирно-замочным узлом, выполненным в виде установленной на коробе петли и установленного на створке рычажного ограничителя откидывания, взаимодействующего с упомянутой петлей, и замочные механизмы, отличающееся тем, что рычажный ограничитель откидывания одним шарниром укреплен на верхней части петли и выполнен с возможностью взаимодействия с нижней частью петли в открытом состоянии ограничителя для предотвращения поворота частей петли друг относительно друга, при этом замок шарнирно-замочного узла выполнен в виде стержня, установленного в створке, проходящего через верхнюю часть петли и кинематически связанного с рукояткой управления. 2. Устройстве по п. 1 отличающееся тем, что оно содержит фиксатор гибко-упругой тяги, выполненный в виде подпружиненного стержня фасонной формы, взаимодействующего с упором на коробе и проходящего через соответствующее фигурное отверстие в гибко-упругой тяге. Фиг. 2 Изобретение относится к строительству зданий и сооружений и может быть использовано при изготовлении и монтаже створок окон для обеспечения возможности открытия створки поворотом вокруг вертикальной или горизонтальной оси. 3258 1 Известно устройство для навески поворотно-откидной створки, содержащее рукоятку, посредством тяг соединенную с фиксирующими механизмами, размещенными в углах рамы и створки, связанные с ними 1. Известно также устройство для навески поворотно-откидной створки, содержащее рукоятку, посредством тяг соединенную с фиксирующими механизмами, размещенными в углах рамы створки и связанными с ними, в котором дополнительно введены кнопки, фиксирующие ручку и рукоятку, причем рукоятка и ручка закреплены на противоположных сторонах рамы и выполнены в виде подпружиненных стержней с выступами на концах и с отверстиями на боковых поверхностях. Кроме того, каждый фиксирующий механизм имеет закрепленную на раме посредством двуплечего рычага, связанного с тягой скобу и шаровую головку с пальцем,связанным со створкой, причем шаровая головка размещена в скобе 2. Недостатком аналогов является сложность устройства и управления им, вызванная сложной процедурой открытия окна. Такие сложные действия необходимы для того, чтобы при открытии створки вокруг одной из осей, например, вертикальной, створка не повернулась случайно вокруг другой - горизонтальной и, при этом, не вывалилась. Кроме того, необходимо решить проблему прижима створки к раме при закрытии окна. Это требование вызывает дополнительные усложняющие конструкцию элементы - рычаги и стержни с отверстиями. В качестве прототипа принято устройство для навески поворотно-откидной створки, содержащее короб,створку и установленные в них шарнирно-замочные механизмы, рукоятку управления, установленную на створке и связанную посредством гибко-упругих тяг, размещенных в створке, с шарнирно-замочными механизмами, в котором шарнирный механизм вертикальной навески выполнен в виде петли укрепленной на коробе, и зацепа, взаимодействующего с упомянутой петлей, укрепленного на створке и выполненного в виде рычажного ограничителя откидывания 3. Недостатком прототипа является низкая надежность запирания створки, возможность случайного открытия замка вертикальной подвески поворотом рукоятки при открытой створке, при этом створка повисает на одном нижнем шарнире и ограничителе откидывания. Задача, решаемая изобретением, заключается в устранении противоречия между простотой устройства и соответственно технологичностью изделия и эффективным выполнением им своего назначения - надежной работы при открытии створки окна вокруг любой из осей, надежном запирании в закрытом положении и, наконец, невозможности случайного отпирания одного из шарнирно-замочных устройств при открытом другом. Поставленная задача решается тем, что в известном устройстве для навески поворотно-откидной створки,содержащем рукоятку управления, установленную на створке и связанную посредством гибко-упругих тяг,размешенных в створке, с установленными в коробе и створке двуповоротной петлей, шарнирно-опорным узлом и шарнирно-замочным узлом, выполненным в виде установленной на коробе петли и установленного на створке рычажного ограничителя откидывания, взаимодействующего с упомянутой петлей, и замочные механизмы, согласно изобретению, рычажный ограничитель откидывания одним шарниром укреплен на верхней части петли и выполнен с возможностью взаимодействия с нижней частью петли в открытом состоянии ограничителя для предотвращения поворота частей петли друг относительно друга, при этом замок шарнирно-замочного узла выполнен в виде стержня, установленного в створке, проходящего через верхнюю часть петли и кинематически связанного с рукояткой управления. Поставленная задача решается также и тем, что устройство содержит фиксатор гибко-упругой тяги, выполненный в виде подпружиненного стержня фасонной формы, взаимодействующего с упором на коробе и проходящего через соответствующее фигурное отверстие в гибко-упругой тяге. Изобретение поясняется чертежами. На фиг. 1 изображен общий вид окна с указанием возможных направлений открытия. На фиг. 2 изображена схема устройства для навески поворотно-откидной створки с изображением основных узлов устройства. На фиг. 3 изображена часть устройства (узелфиг. 2) с механизмом запирания и стопорным механизмом, препятствующим изменению положения рукоятки при открытой створке. На фиг. 4 изображено устройство вертикальной подвески створки (узелфиг. 2). Фиг. 5, 6 и 7 дают представление о работе фиксирующего устройства, предотвращающего поворот рукоятки и, следовательно, отпирания узлов при открытой створке. При этом фиг. 5 и 6 показывают возможные варианты исполнения фигурного отверстия в гибко-упругом элементе (сечение В-В фиг. 7). На фиг. 8 изображен вид А фиг. 4, который поясняет работу верхнего вертикального шарнирно-фиксирующего механизма с ограничителем откидывания. На фиг. 9 показан вид на верхний вертикальный шарнирный узел (вид Б фиг. 4). На фиг. 10 изображен нижний горизонтальный шарнирный узел (узелфиг. 2). Фиг. 11 показывает боковой вид горизонтального шарнирного узла (Вид Д фиг. 10). На фиг. 12 показан разрез Г-Г фиг. 10, иллюстрирующий крепление опорного узла к гибко-упругому элементу. На фиг. 13 показан механизм управления устройством для навески поворотно-откидной створки. Устройство состоит из короба 1, укрепленного в стене здания (не показано). В коробе 1 смонтирована створка 2 посредством двуповоротной петли 3, верхнего вертикального шарнирно-замочного узла 4 и нижнего горизонтального шарнирно-опорного узла 5. На створке укреплен механизм управления 6. Внутри 2 3258 1 створки размещено устройство для ее навески и крепления. На этой фигуре (фиг. 1) корпусной элемент створки, в котором размещен механизм управления 6 условно не показаны. Механизм запирания состоит из пальца 7, укрепленного на гибко-упругой тяге 8, выполненной, например, в виде плоской стальной ленты. Палец 7 при перемещении тяги 8 входит в зацепление с запором 9, укрепленном на коробе 1 (не показан). Механизм фиксации гибко-упругой тяги 8 выполнен в виде фасонного пальца 10 (фиг. 3, 7), подпираемого пружиной 11. При закрытии окна палец 10 входит в контакт с упором 12, укрепленном на коробе 1 (не показан). Пружина 11 прижата к пальцу 10 посредством упоров 13. Гибко-упругая тяга 8 размещена в корпусе 14. Устройство вертикальной подвески (фиг. 4) выполнено в виде петли 4, состоящей из нижней части 15, неподвижно прикрепленной к коробу (не показан) любым известным методом и верхней части 16. Гибко-упругая тяга 8 кинематически связана со штырем 17, установленным в кронштейне 18 и проходящим через угольник 19, укрепленный на створке 2 (см. фиг. 1, фиг. 9). Верхняя часть 16 петли 4 установлена на оси 20, закрепленной в нижней части 15 петли 4. На угольнике 19 укреплен зацеп 21, входящий в гнездо а, выполненное в верхней части петли 16. К верхней части петли 16 и угольнику 19 шарнирно присоединен ограничитель откидывания 22, выполненный, например, в виде двухзвенного рычага. Фасонный палец 10 механизма фиксации гибко-упругой тяги 8 взаимодействует с отверстиямиили с(вариант), при этом гибко-упругая тяга 8 фиксируется и не перемещается в продольном направлении. Двухзвенный рычаг ограничителя откидывания состоит из звена 22, шарнирно прикрепленного к верхней части 16 петли 4 и звена 23, шарнирно прикрепленного к угольнику 19. Звено 22 выполнено с удлиненной частью ,которая при поворачивании звена 22 (откидывание створки) входит в зацепление с отгибом 24, выполненным на нижней части 15 петли 4, тем самым замыкая петлю 4 от поворачивания при откинутой створке 2. В нижней части звена 22 расположен упор , который взаимодействует с уступом второго звена 23 ограничителя откидывания. Зацеп 21 прикреплен к угольнику 19 посредством крепежных элементов 25. Нижний горизонтальный шарнирный узел состоит из угольника 26, укрепленного на створке 2 (фиг. 1,фиг. 10, 11), к которому прикреплен желоб 27, в котором с возможностью продольного перемещения установлена гибко-упругая тяга 8. Гибко-упругая тяга 8 посредством щтифта 28 соединена с толкателем 29, на нижнем конце которого укреплен опорный палец 30. В коробе 1 окна (фиг. 1) укреплен карман 31, необходимый для создания дополнительной горизонтальной опоры пальцу 30 при откидывании створки - повороте ее вокруг горизонтальной оси. Для поддержки створки 2 в закрытом положении и разгрузке при этом гибкоупругой тяги 8, а следовательно, и механизма управления, на угольнике 26 укреплен опорный уголок 32, опирающийся в закрытом положении окна на карман 31. Механизм управления 6 выполнен в виде рукоятки 33,кинематически соединенной с зубчатым колесом (сектором) 34, который в свою очередь взаимодействует с зубчатой рейкой 35, жестко соединенной с гибко-упругой тягой 8. Устройство работает следующим образом. В закрытом положении створки 2 рукоятка 33 опущена (положениефиг. 1). В этом случае штифты механизма запирания 7 по трем сторонам контура створки 2 заходят в зацепления с запорами 9. Четвертая сторона контура створки прижимается к коробу 1 посредством двуповоротной петли 3 и устройства вертикальной подвески (петли 4). При необходимости дополнительного усиления на четвертой стороне могут быть также установлены штифты запирания 7 и запоры 9. В этом случае необходимо дополнить правый верхний угол створки желобом 27 и продлить гибко-упругую тягу 8 на четвертую сторону створки. Поворот рукоятки управления 33 в положениепосредством гибко-упругой тяги 8 выводит штифты 7 и зацепления с запорами 9, но не выводит полностью из зацепления штырь 17. При этом петля 4 работает как обычная петля - створка 2 распахивается, поворачиваясь вокруг вертикальной оси. Ось поворота створки проходит через двухповоротную петлю 3 и устройство вертикальной подвески (петля 4). При этом фигурный палец 10 (фиг. 7) выходит из контакта с упором 12 и входит в одно из фигурных отверстийили с тяги 8, не позволяя тяге 8 смещаться в продольном направлении и проводить какие-либо замыкающе-размыкающие действия по любым механизмам. Зацеп 21, входя в зацепление с пазом а верхней части 16 петли, воспринимает нагрузку, отрывающую створку 2 от петли 16. До тех пор, пока створка 2 открыта, фигурный палец 10 стопорит тягу 8. После закрытия створки 2, фигурный палец 10 взаимодействуя с упором 12 утапливается в створку и перестает препятствовать перемещению тяги 8. После закрытия створки 2 ручку 33 можно повернуть в прежнее положение , запирая створку, а можно повернуть ее далее, до положения . В этом случае штифт 30 попадает в карман 31, а штырь 17 полностью выходит из отверстия в верхней части петли 16, при этом карман 31 препятствует выводу левого края (по чертежу) створки 2 из короба, а штырь 17 размыкает связь угольника 19 с петлей 16. Теперь створку можно откинуть, повернув вокруг горизонтальной оси, образованной двуповоротной петлей 3 и горизонтальным шарнирно-опорным узлом 5. В целях безопасности применен рычажный ограничитель откидывания створки, который при распрямлении своим краемзамыкает две части петли 15 и 16, препятствуя повороту петли в вертикальной плоскости. В этом положении фигурный палец 10 выходит из контакта с упором 12 и стопорит тягу 8, препятствуя любому ее перемещению. Следовательно, и в откинутом положении створки 2, повернуть рукоятку 33 невозможно. После возврата 3258 1 створки 2 в закрытое положение можно повернуть рукоятку 33 до положенияс тем, чтобы открыть створку окна вращая вокруг вертикальной оси, или в положение , для того, чтобы полностью запереть створку. Механизм управления 6 выполнен в корпусе, размещенном в створке, при этом рукоятка 33 известными методами жестко кинематически соединена с зубчатым колесом или сектором 34. При повороте рукоятки 33 вокруг оси зубчатое колесо 34 взаимодействует с зубчатой рейкой 35, заставляя ее перемещаться в нужном направлении. Зубчатая рейка 35 жестко связана с гибко-упругой тягой 8, которая перемещает необходимые элементы управления. Для обеспечения функционирования гибко-упругой тяги 8 она выполнена в виде упругой ленты, например стальной, помещенной в коробчатый желоб 27. Примеры, представленные в настоящем описании, использованы в качестве иллюстрации, а не ограничения, и настоящее изобретение ограничивается только пунктами формулы изобретения, представленными ниже. Таким образом, изобретение позволяет решить задачу устранения противоречия между простотой устройства и соответственно технологичностью изделия и эффективным выполнением им своего назначения надежной работой при открытии створки окна вокруг любой из осей, надежном запирании в закрытом положении и, наконец, невозможность случайного отпирания одного из шарнирно-замочных устройств при открытом другом. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
