Врезная задвижка для створки

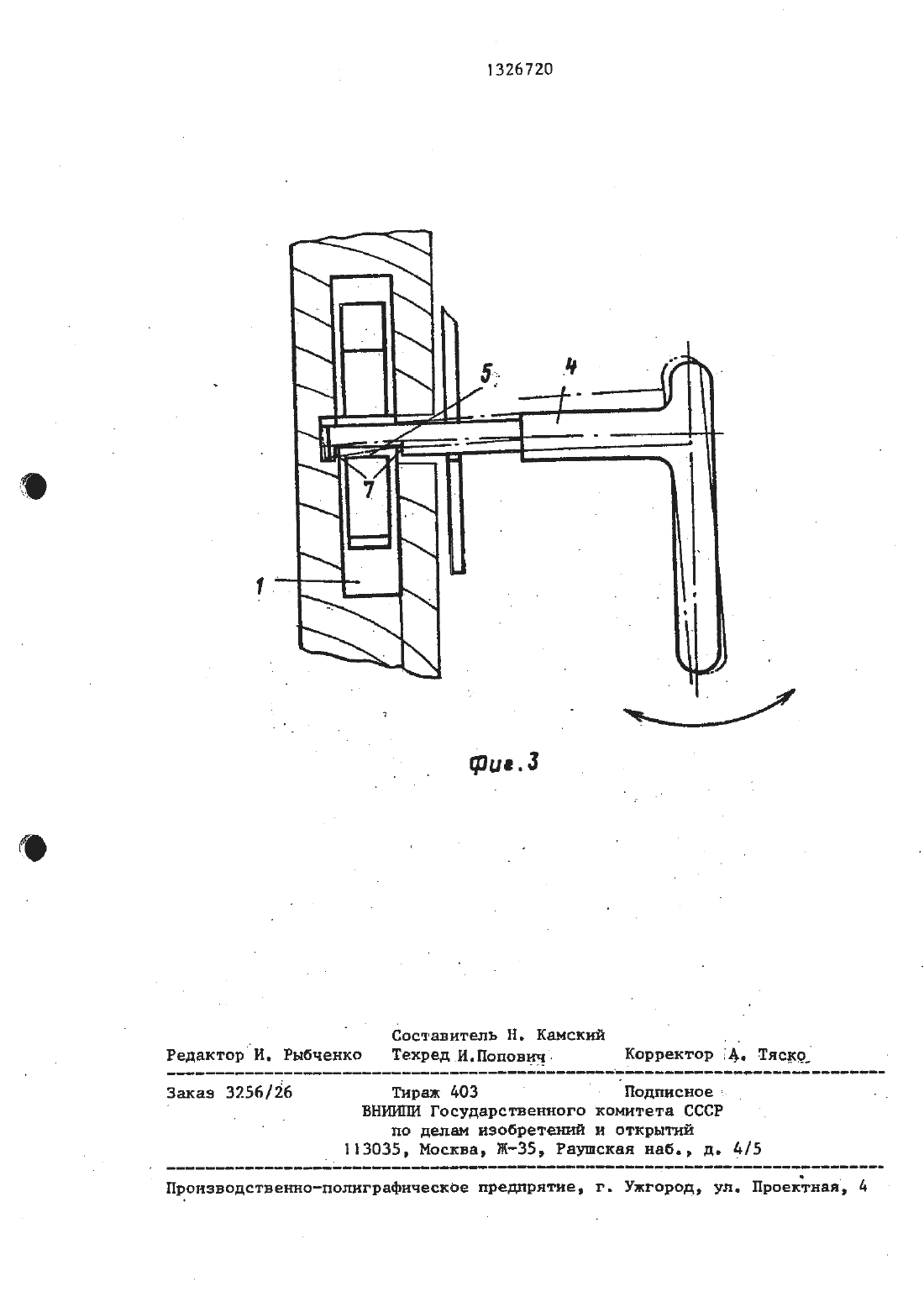

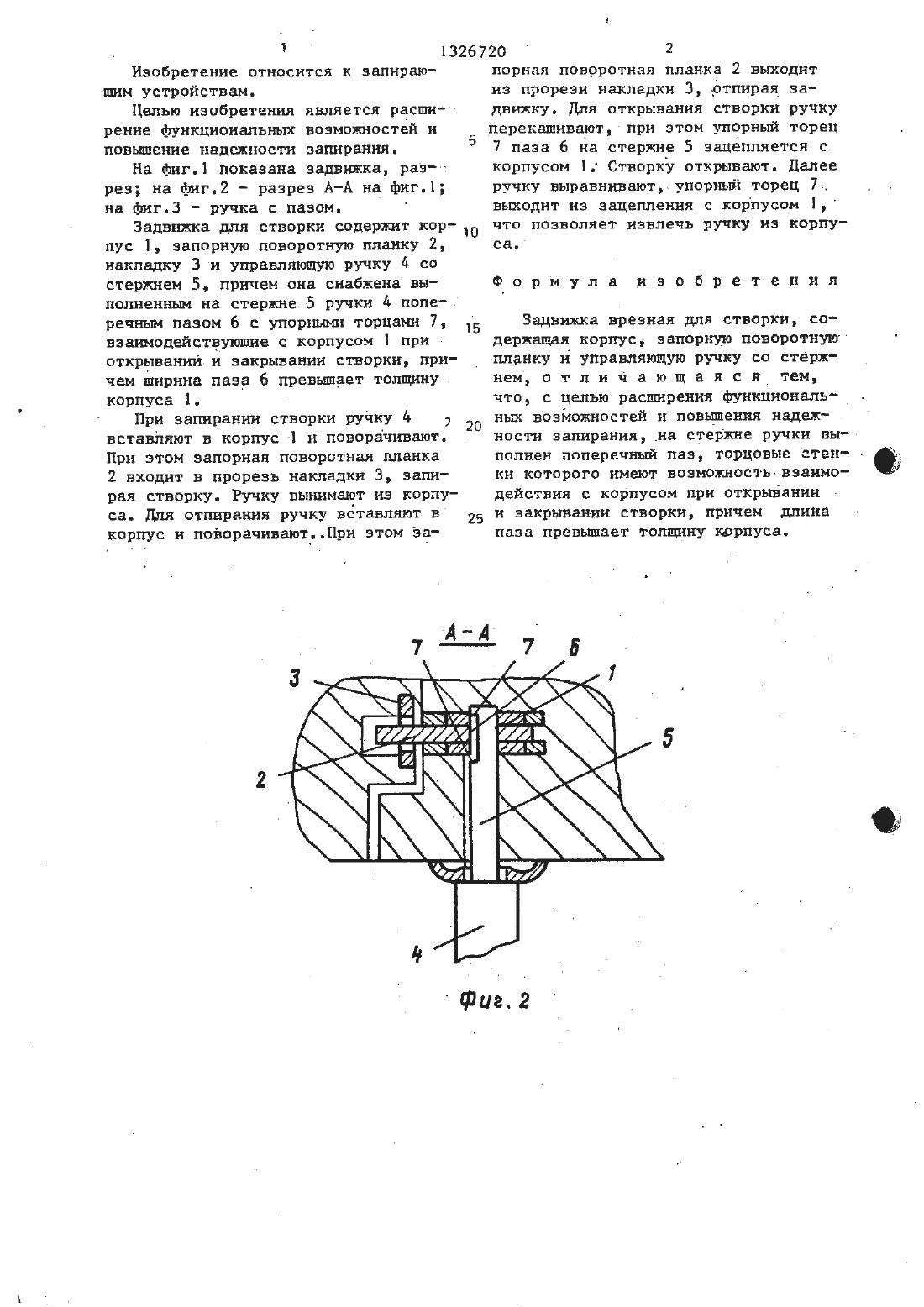

по ДЕЛАМ ИЗОБРЕТЕНИЙ и ОТНРЫТИЙ(54) зАдвишкА ВРЕЗНАЯ ДЛЯ СТВОРКИЗАРЕГИСТРИРОВАН в РЕгпгьЕ БЕЛАРУСЬ ПАТЕНТ На И АЗ(57) Изобретение относится к запирающм устройствам и позволяет повысить функциональные возможности и надежность запирания. На стержне 5 ррчкид выполнен поперечны пав 6 с упорным торцами 7 шириной, превыающей толщину корпуса 1. При открывании и закрывании створки упорие торцы 7 взаимодействуют с корпусом 1. 1 ил.Целью изобретения рение функциональных повшеине надежности запирания.На фиг.1 показана задвижка, разч рез на фиг.2 - разрез АА на фиг.1 на фиг.3 - ручка с пазом.Задвижка для створки содержит кор 1 О пус 1, запорную поворотную планку 2,накладку Зои управляющую ручку 4 со стержнем 5, причем она снабжена выполненным на стержне 5 ручки д попе-3 речнм пазом 6 с упорным торцам 7, 15 взаимодействующе с корпусом 1 при открывании и закрывании створки, причем ширина паза 6 превыает толщинут корпуса 1.При запирании створки ручку 4 7 вставпяют в корпус 1 и поворачивают. При этом запорная поворотная планка 2 входит в прорезь накладки З, запирая створку. Ручку вынимают из корпуса. Для отпирания ручку вставляют в 25 корпус и поворачиваютд.При этом за является расшич возможностей ипорная поворотная планка 2 выходит из прорези накладки 3, ртпнрая задвижку. Для открывания створки ручкуПЕВЕКЕШНВЕЮТ, ПРИ ЭТОМ УПОРНЫЙ ГОРЕЦ7 паза 6 на стержне 5 зацепляется с корпусом 1 Створку открывают. Далее ручку выравнивают, упорный торец 7. выходит из зацепления с корпусом 1,что позволяет извлечь ручку из корпусадЗадвика врезная для створки, содержащая корпус, запорную поворотную планку и управляющую ручку со стержнем, о т п и ч а ю щ а я С Я тем,что, с цепью расщрения функциональныш возможностей и повщеиия надежности запирания,на стержне ручки вы полнен поперечный паз, торцовые стен ки которого имеют возможность взаимодействия с корпусом при открываниии закрывании створки, причем длина паза превыает толщну корпуса.Составитель Н. Камский Редактор И. Рыбченко Техред иподовд 3. Корректор 54. Тясддр. .-.-.... ь Заказ 3256/26 Тираж 403 - Подпнсное ВНИШ Государственного комитета СССР по делам изобретенй и открытий г 113035, Москва, Ж 35, Раушская на 6. д. 4/5
