Устройство для распределения сыпучего материала

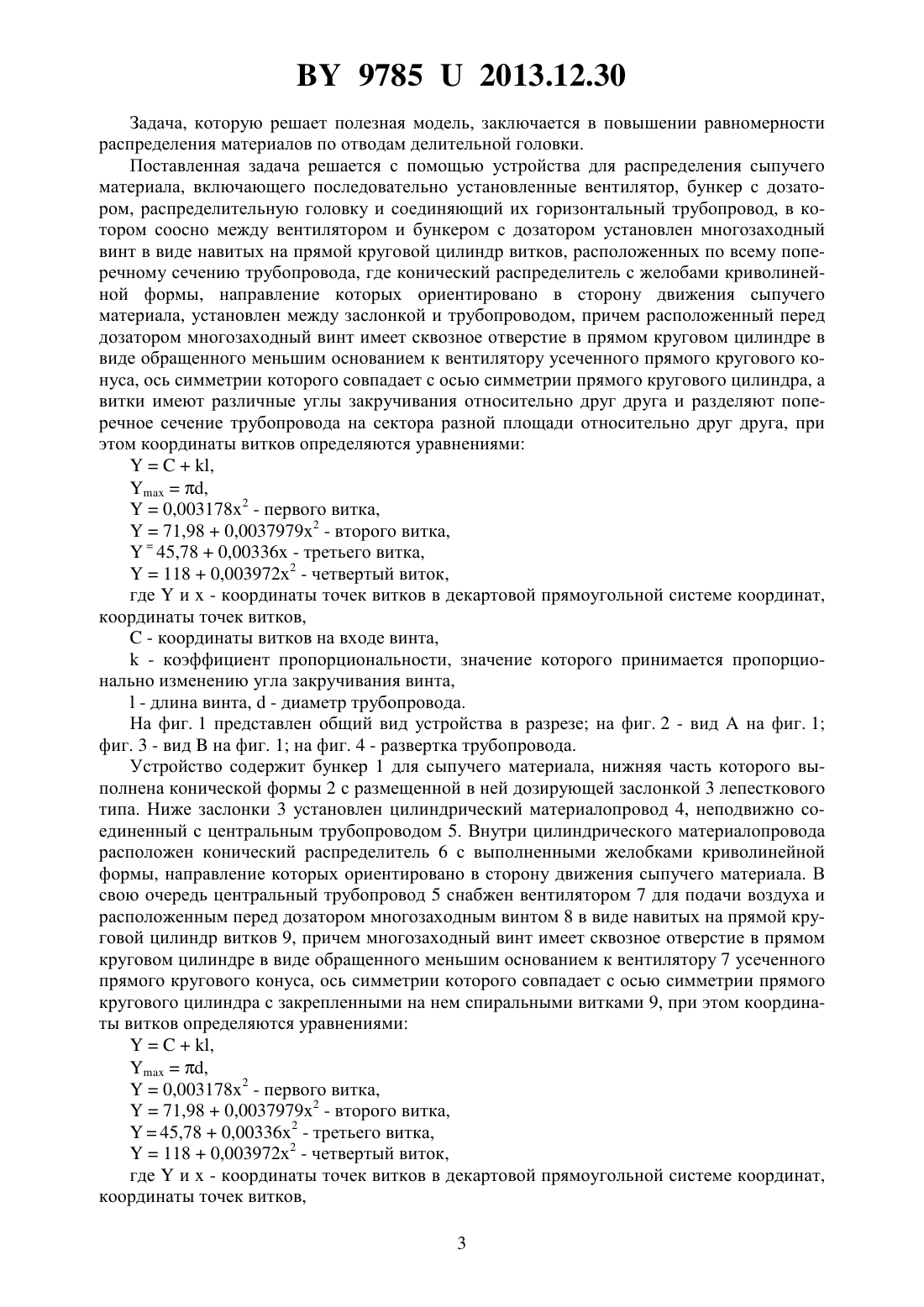

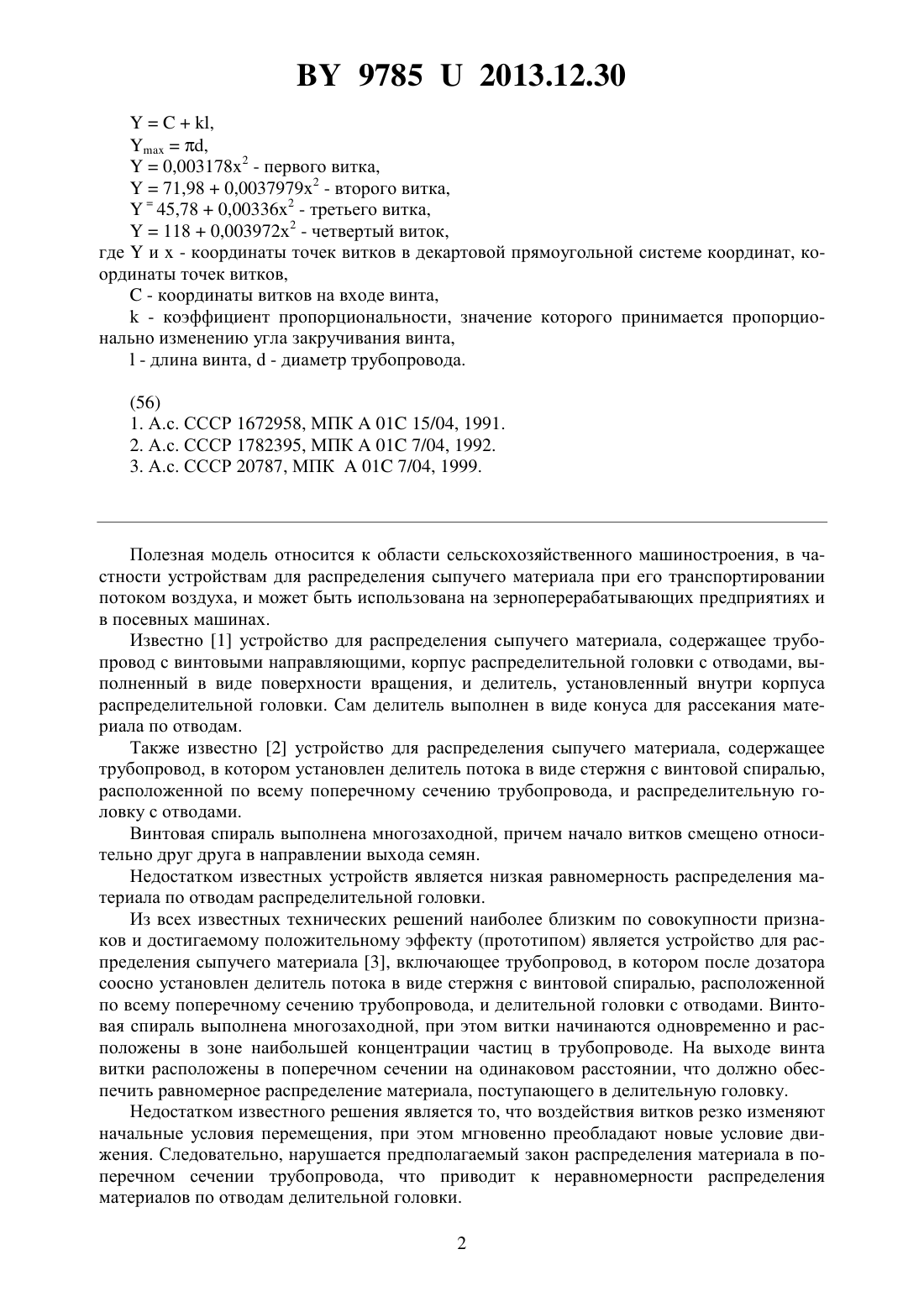

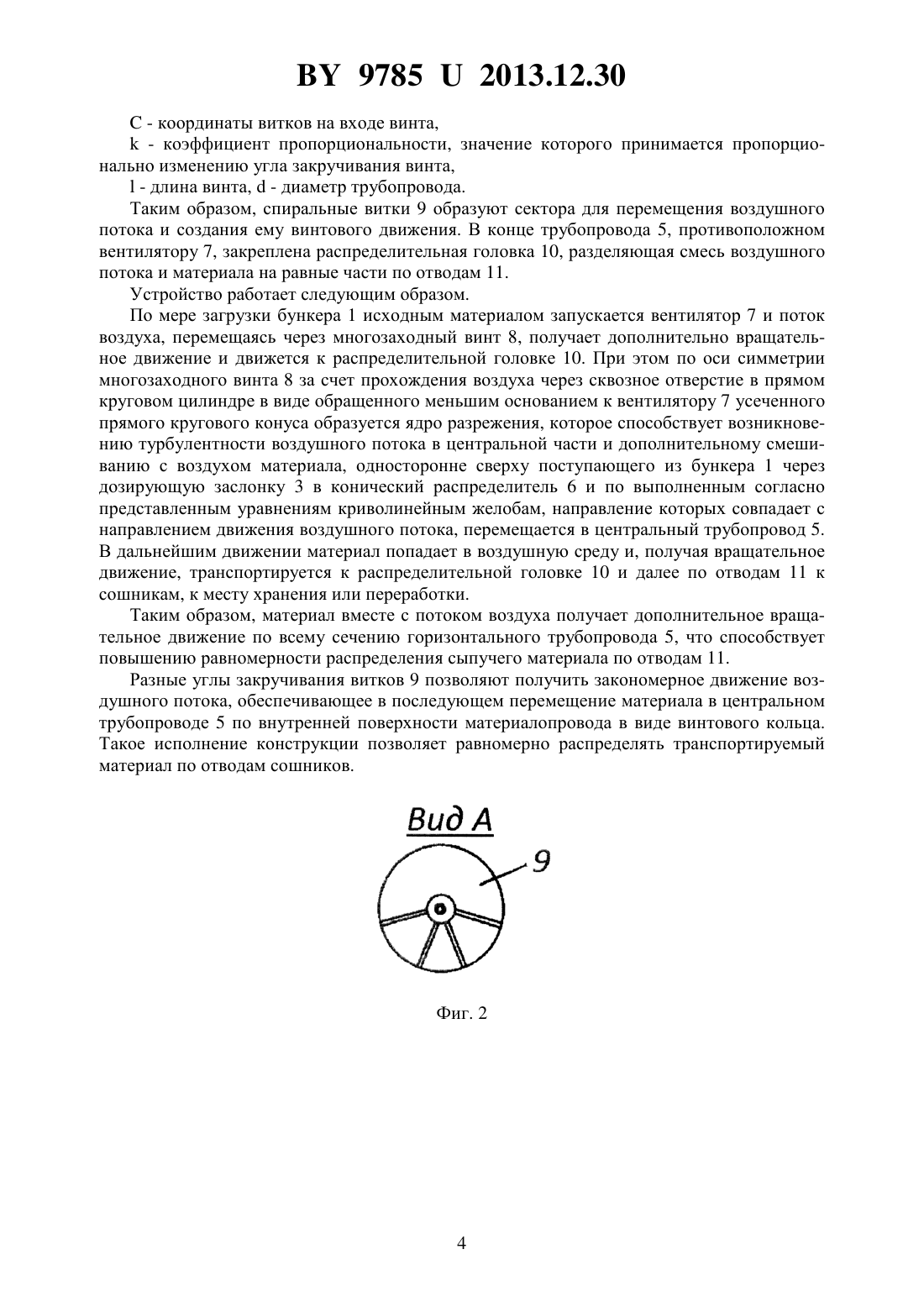

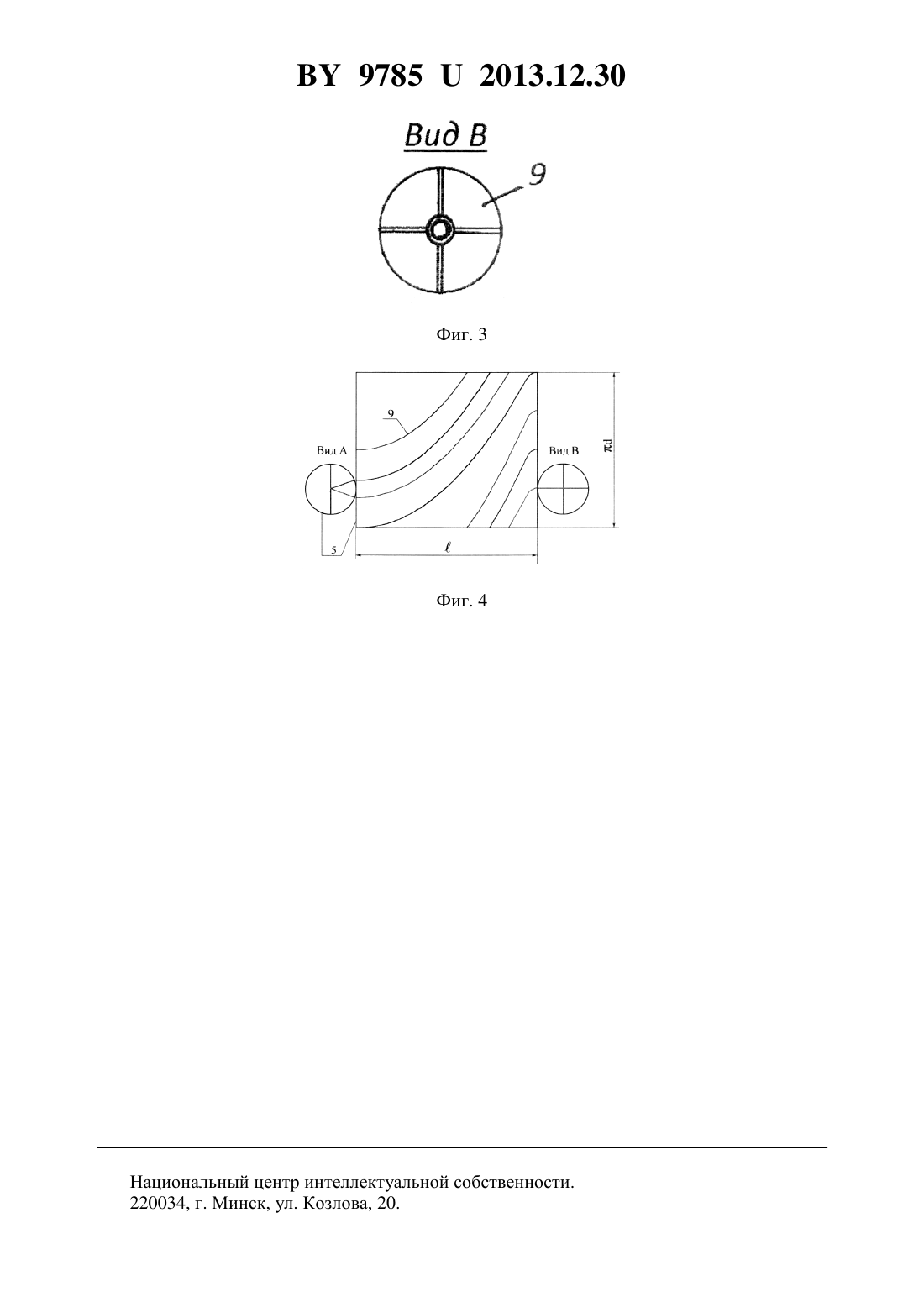

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ РАСПРЕДЕЛЕНИЯ СЫПУЧЕГО МАТЕРИАЛА(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Шило Иван НиколаевичРоманюк Николай НиколаевичАгейчик Валерий АлександровичНукешев Саяхат ОразовичЕсхожин Джадыгер ЗарлыковичТокушев Масгут ХаиржановичМуращенко Владимир Иванович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Устройство для распределения сыпучего материала, включающее последовательно установленные вентилятор, бункер с дозатором, распределительную головку и соединяющий их горизонтальный трубопровод, в котором соосно между вентилятором и бункером с дозатором установлен многозаходный винт в виде навитых на прямой круговой цилиндр витков, расположенных по всему поперечному сечению трубопровода, отличающееся тем, что конический распределитель с желобами криволинейной формы, направление которых ориентировано в сторону движения сыпучего материала, установлен между заслонкой и трубопроводом, причем расположенный перед дозатором многозаходный винт имеет сквозное отверстие в прямом круговом цилиндре в виде обращенного меньшим основанием к вентилятору усеченного прямого кругового конуса, ось симметрии которого совпадает с осью симметрии прямого кругового цилиндра, а витки имеют различные углы закручивания относительно друг друга и разделяют поперечное сечение трубопровода на сектора разной площади относительно друг друга, при этом координаты витков определяются уравнениями 97852013.12.30,,0,0031782 - первого витка,71,980,00379792 - второго витка,45,780,003362 - третьего витка,1180,003972 х 2 - четвертый виток,гдеи- координаты точек витков в декартовой прямоугольной системе координат, координаты точек витков, - координаты витков на входе винта, - коэффициент пропорциональности, значение которого принимается пропорционально изменению угла закручивания винта, - длина винта,- диаметр трубопровода. Полезная модель относится к области сельскохозяйственного машиностроения, в частности устройствам для распределения сыпучего материала при его транспортировании потоком воздуха, и может быть использована на зерноперерабатывающих предприятиях и в посевных машинах. Известно 1 устройство для распределения сыпучего материала, содержащее трубопровод с винтовыми направляющими, корпус распределительной головки с отводами, выполненный в виде поверхности вращения, и делитель, установленный внутри корпуса распределительной головки. Сам делитель выполнен в виде конуса для рассекания материала по отводам. Также известно 2 устройство для распределения сыпучего материала, содержащее трубопровод, в котором установлен делитель потока в виде стержня с винтовой спиралью,расположенной по всему поперечному сечению трубопровода, и распределительную головку с отводами. Винтовая спираль выполнена многозаходной, причем начало витков смещено относительно друг друга в направлении выхода семян. Недостатком известных устройств является низкая равномерность распределения материала по отводам распределительной головки. Из всех известных технических решений наиболее близким по совокупности признаков и достигаемому положительному эффекту (прототипом) является устройство для распределения сыпучего материала 3, включающее трубопровод, в котором после дозатора соосно установлен делитель потока в виде стержня с винтовой спиралью, расположенной по всему поперечному сечению трубопровода, и делительной головки с отводами. Винтовая спираль выполнена многозаходной, при этом витки начинаются одновременно и расположены в зоне наибольшей концентрации частиц в трубопроводе. На выходе винта витки расположены в поперечном сечении на одинаковом расстоянии, что должно обеспечить равномерное распределение материала, поступающего в делительную головку. Недостатком известного решения является то, что воздействия витков резко изменяют начальные условия перемещения, при этом мгновенно преобладают новые условие движения. Следовательно, нарушается предполагаемый закон распределения материала в поперечном сечении трубопровода, что приводит к неравномерности распределения материалов по отводам делительной головки. 2 97852013.12.30 Задача, которую решает полезная модель, заключается в повышении равномерности распределения материалов по отводам делительной головки. Поставленная задача решается с помощью устройства для распределения сыпучего материала, включающего последовательно установленные вентилятор, бункер с дозатором, распределительную головку и соединяющий их горизонтальный трубопровод, в котором соосно между вентилятором и бункером с дозатором установлен многозаходный винт в виде навитых на прямой круговой цилиндр витков, расположенных по всему поперечному сечению трубопровода, где конический распределитель с желобами криволинейной формы, направление которых ориентировано в сторону движения сыпучего материала, установлен между заслонкой и трубопроводом, причем расположенный перед дозатором многозаходный винт имеет сквозное отверстие в прямом круговом цилиндре в виде обращенного меньшим основанием к вентилятору усеченного прямого кругового конуса, ось симметрии которого совпадает с осью симметрии прямого кругового цилиндра, а витки имеют различные углы закручивания относительно друг друга и разделяют поперечное сечение трубопровода на сектора разной площади относительно друг друга, при этом координаты витков определяются уравнениями,,0,0031782 - первого витка,71,980,00379792 - второго витка,45,780,00336 - третьего витка,1180,003972 х 2 - четвертый виток,гдеи- координаты точек витков в декартовой прямоугольной системе координат,координаты точек витков, - координаты витков на входе винта, - коэффициент пропорциональности, значение которого принимается пропорционально изменению угла закручивания винта, - длина винта,- диаметр трубопровода. На фиг. 1 представлен общий вид устройства в разрезе на фиг. 2 - видна фиг. 1 фиг. 3 - видна фиг. 1 на фиг. 4 - развертка трубопровода. Устройство содержит бункер 1 для сыпучего материала, нижняя часть которого выполнена конической формы 2 с размещенной в ней дозирующей заслонкой 3 лепесткового типа. Ниже заслонки 3 установлен цилиндрический материалопровод 4, неподвижно соединенный с центральным трубопроводом 5. Внутри цилиндрического материалопровода расположен конический распределитель 6 с выполненными желобками криволинейной формы, направление которых ориентировано в сторону движения сыпучего материала. В свою очередь центральный трубопровод 5 снабжен вентилятором 7 для подачи воздуха и расположенным перед дозатором многозаходным винтом 8 в виде навитых на прямой круговой цилиндр витков 9, причем многозаходный винт имеет сквозное отверстие в прямом круговом цилиндре в виде обращенного меньшим основанием к вентилятору 7 усеченного прямого кругового конуса, ось симметрии которого совпадает с осью симметрии прямого кругового цилиндра с закрепленными на нем спиральными витками 9, при этом координаты витков определяются уравнениями,,0,0031782 - первого витка,71,980,00379792 - второго витка,45,780,003362 - третьего витка,1180,003972 х 2 - четвертый виток,гдеи- координаты точек витков в декартовой прямоугольной системе координат,координаты точек витков,3 97852013.12.30- координаты витков на входе винта, - коэффициент пропорциональности, значение которого принимается пропорционально изменению угла закручивания винта, - длина винта,- диаметр трубопровода. Таким образом, спиральные витки 9 образуют сектора для перемещения воздушного потока и создания ему винтового движения. В конце трубопровода 5, противоположном вентилятору 7, закреплена распределительная головка 10, разделяющая смесь воздушного потока и материала на равные части по отводам 11. Устройство работает следующим образом. По мере загрузки бункера 1 исходным материалом запускается вентилятор 7 и поток воздуха, перемещаясь через многозаходный винт 8, получает дополнительно вращательное движение и движется к распределительной головке 10. При этом по оси симметрии многозаходного винта 8 за счет прохождения воздуха через сквозное отверстие в прямом круговом цилиндре в виде обращенного меньшим основанием к вентилятору 7 усеченного прямого кругового конуса образуется ядро разрежения, которое способствует возникновению турбулентности воздушного потока в центральной части и дополнительному смешиванию с воздухом материала, односторонне сверху поступающего из бункера 1 через дозирующую заслонку 3 в конический распределитель 6 и по выполненным согласно представленным уравнениям криволинейным желобам, направление которых совпадает с направлением движения воздушного потока, перемещается в центральный трубопровод 5. В дальнейшим движении материал попадает в воздушную среду и, получая вращательное движение, транспортируется к распределительной головке 10 и далее по отводам 11 к сошникам, к месту хранения или переработки. Таким образом, материал вместе с потоком воздуха получает дополнительное вращательное движение по всему сечению горизонтального трубопровода 5, что способствует повышению равномерности распределения сыпучего материала по отводам 11. Разные углы закручивания витков 9 позволяют получить закономерное движение воздушного потока, обеспечивающее в последующем перемещение материала в центральном трубопроводе 5 по внутренней поверхности материалопровода в виде винтового кольца. Такое исполнение конструкции позволяет равномерно распределять транспортируемый материал по отводам сошников. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
