Энергоустановка подогрева шахтного воздуха
Номер патента: U 10264
Опубликовано: 30.08.2014
Авторы: Шутин Сергей Георгиевич, Лихолап Владислав Владимирович, Щербич Антон Вячеславович, Шемет Сергей Федорович
МПК: F02C 6/18
Метки: шахтного, энергоустановка, подогрева, воздуха
Текст:
...теплоносителя использованы горячие уходящие газы газовой турбины, сочлененной с устройством, преобразующим энергию вращения турбины в иные виды энергии. В одном из вариантов полезной модели для преобразования энергии вращения турбины в электрическую энергию на одном валу с турбиной установлен электрогенератор для выработки электроэнергии на нужды рудника. Таким образом, отпадает необходимость в использовании тягодутьевых механизмов для...
Парогазовая установка
Номер патента: 17145
Опубликовано: 30.06.2013
Авторы: Качан Светлана Аркадьевна, Барановский Иван Николаевич
МПК: F02C 6/18, F01C 7/00, F01K 13/00...
Метки: установка, парогазовая
Текст:

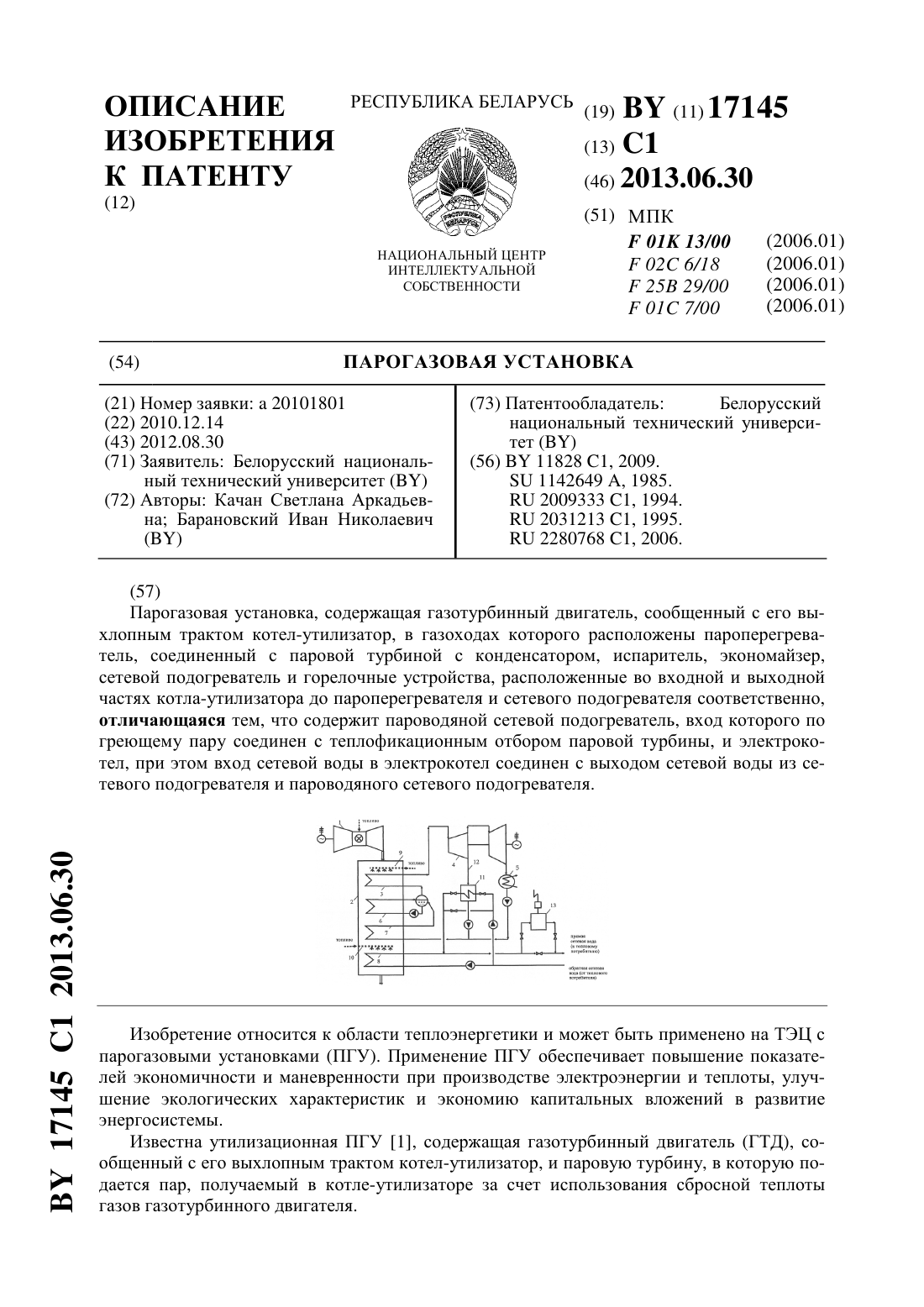

...Парогазовая установка включает газотурбинный двигатель 1, сообщенный с его выхлопным трактом котел-утилизатор 2, в газоходах которого расположены пароперегреватель 3, соединенный с паровой турбиной 4 с конденсатором 5, испаритель 6, экономайзер 7, сетевой подогреватель 8 и горелочные устройства 9 и 10, расположенные во входной и выходной частях котла-утилизатора 2 до пароперегревателя 3 и сетевого подогревателя 8 соответственно, пароводяной...
Парогазовая установка
Номер патента: 17014
Опубликовано: 30.04.2013
Авторы: Качан Светлана Аркадьевна, Барановский Иван Николаевич
МПК: F02C 6/18, F01C 7/00, F01K 13/00...
Метки: установка, парогазовая
Текст:

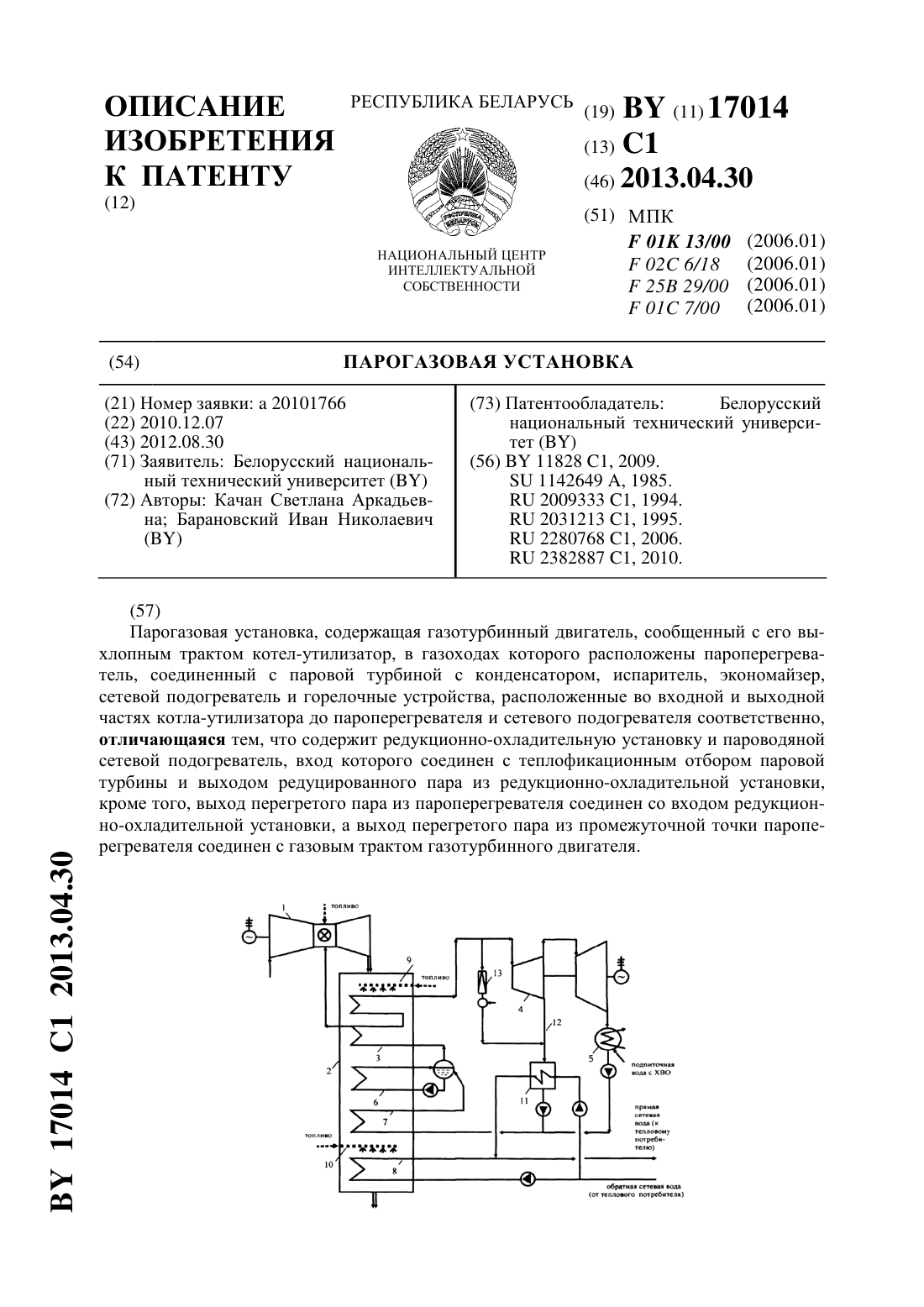

...установки, а выход перегретого пара из промежуточной точки пароперегревателя соединен с газовым трактом газотурбинного двигателя. Сущность изобретения поясняется чертежом, где приведена принципиальная схема предлагаемой парогазовой установки. Парогазовая установка включает газотурбинный двигатель 1, сообщенный с его выхлопным трактом котел-утилизатор 2, в газоходах которого расположены пароперегреватель 3, соединенный с паровой турбиной 4...
Энерготехнологический комплекс сушки-охлаждения сыпучего материала
Номер патента: U 8300
Опубликовано: 30.06.2012
Авторы: Шемет Сергей Федорович, Козлов Петр Петрович, Щербич Антон Вячеславович, Лихолап Владислав Владимирович, Шутин Сергей Георгиевич
МПК: F02C 6/18
Метки: энерготехнологический, комплекс, сушки-охлаждения, материала, сыпучего
Текст:

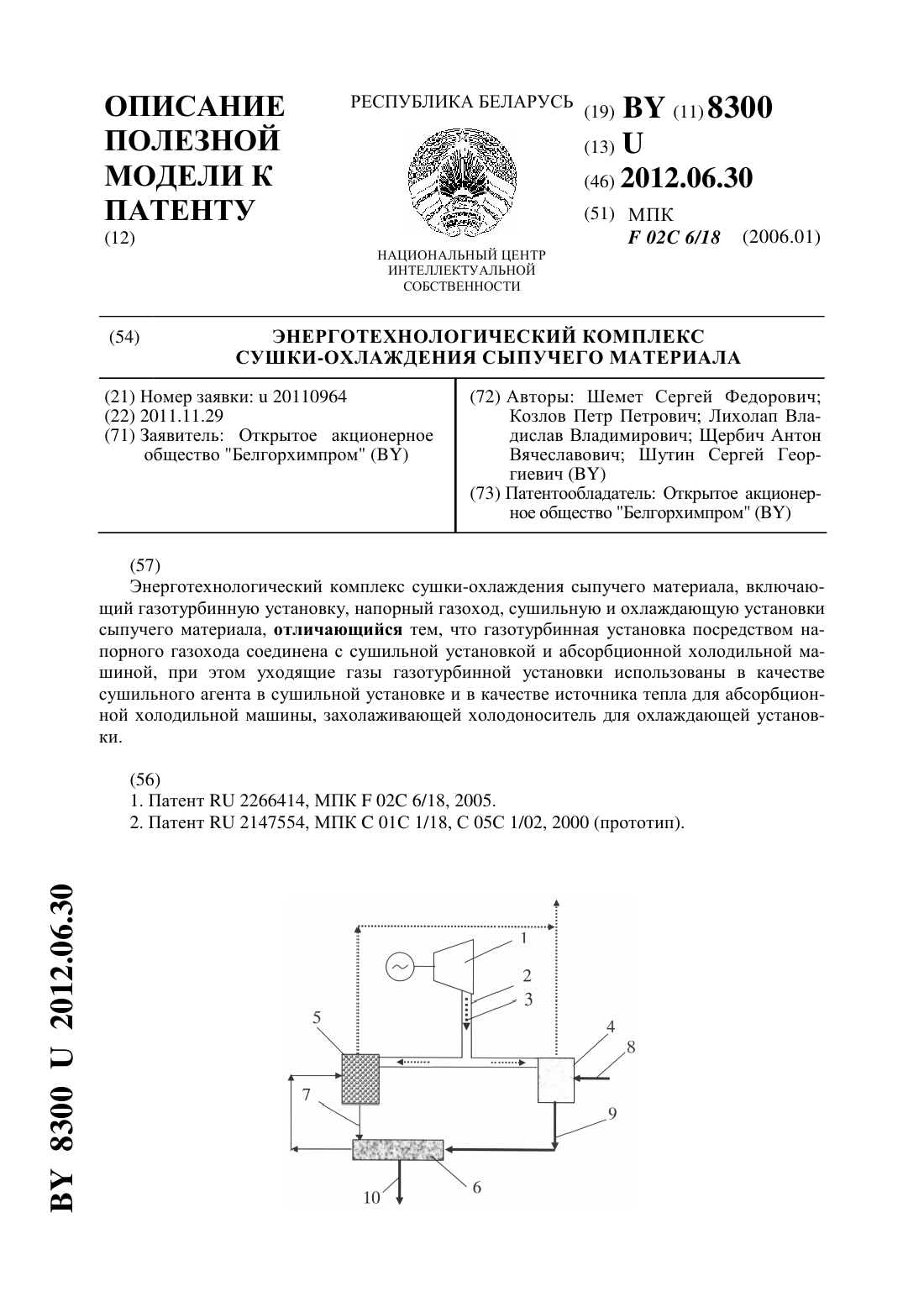

...в сушильную установку 4, а в качестве источника тепла - в абсорбционную холодильную машину 5. При прохождении через сушильную установку 4 уходящие газы 3 воздействуют на подаваемый в нее влажный сыпучий материал 8, в результате тепло- и массообмена сыпучий материал 8 осушается и нагревается. Одновременно второй поток уходящих газов 3 посредством абсорбционной холодильной машины 5 обеспечивает захолаживание холодоносителя 7. Охлажденные в...
Энерготехнологический комплекс
Номер патента: U 7472
Опубликовано: 30.08.2011
Авторы: Шутин Сергей Георгиевич, Козлов Петр Петрович, Лихолап Владислав Владимирович, Шемет Сергей Федорович, Смычник Анатолий Данилович, Щербич Антон Вячеславович
МПК: F02C 6/18
Метки: комплекс, энерготехнологический
Текст:

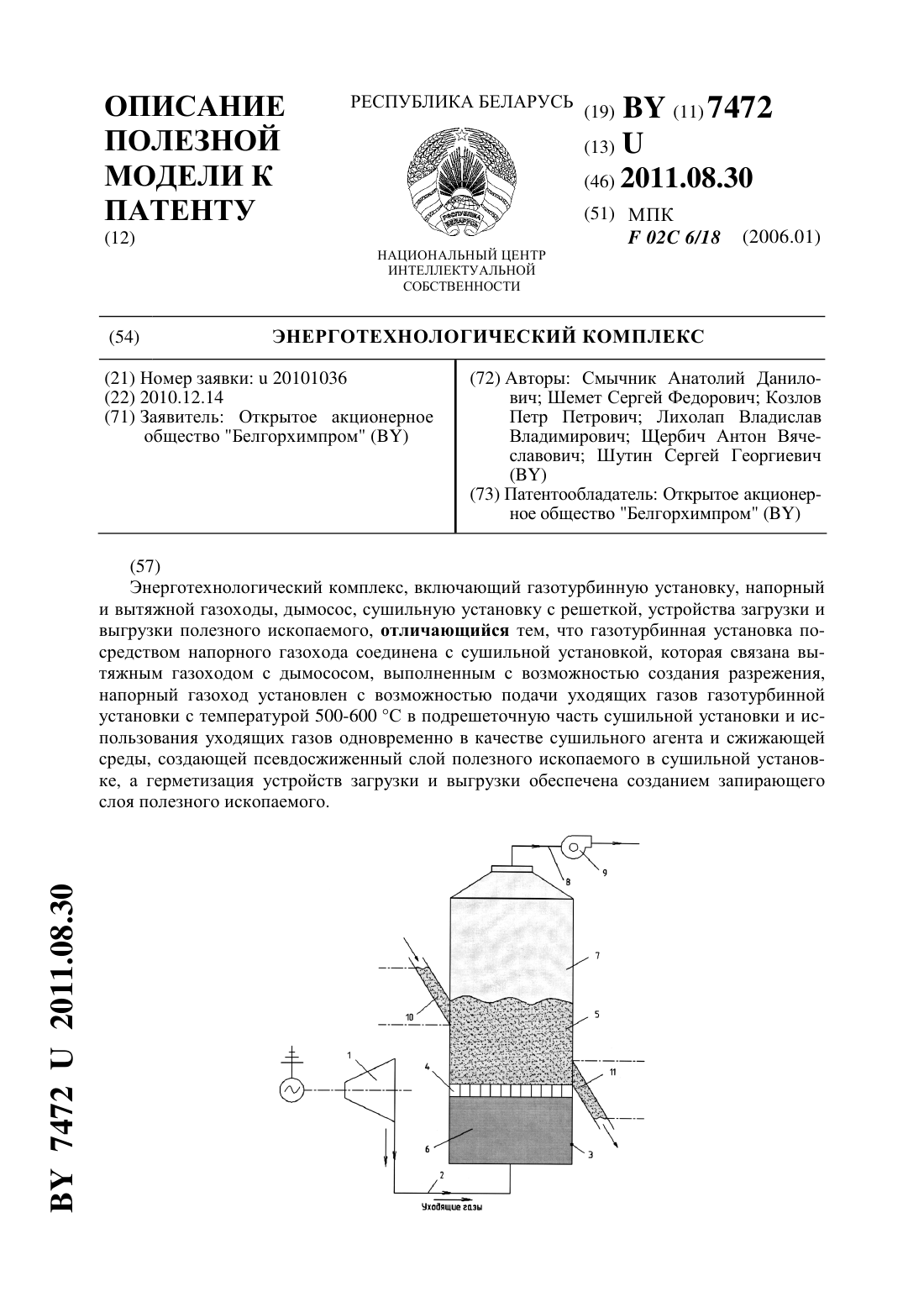

...и надрешеточную 7, вытяжной газоход 8, дымосос 9, устройства загрузки 10 и выгрузки 11 полезного ископаемого 5. Энерготехнологический комплекс работает следующим образом. Уходящие газы после газотурбинной установки 1 с температурой 500-600 С посредством напорного газохода 2 подаются в подрешеточную часть 6 сушильной установки 3. При прохождении через решетку 4 уходящие газы воздействуют на полезное ископаемое 5 и переводят его в состояние...
