Передвижной бетоносмеситель принудительного действия

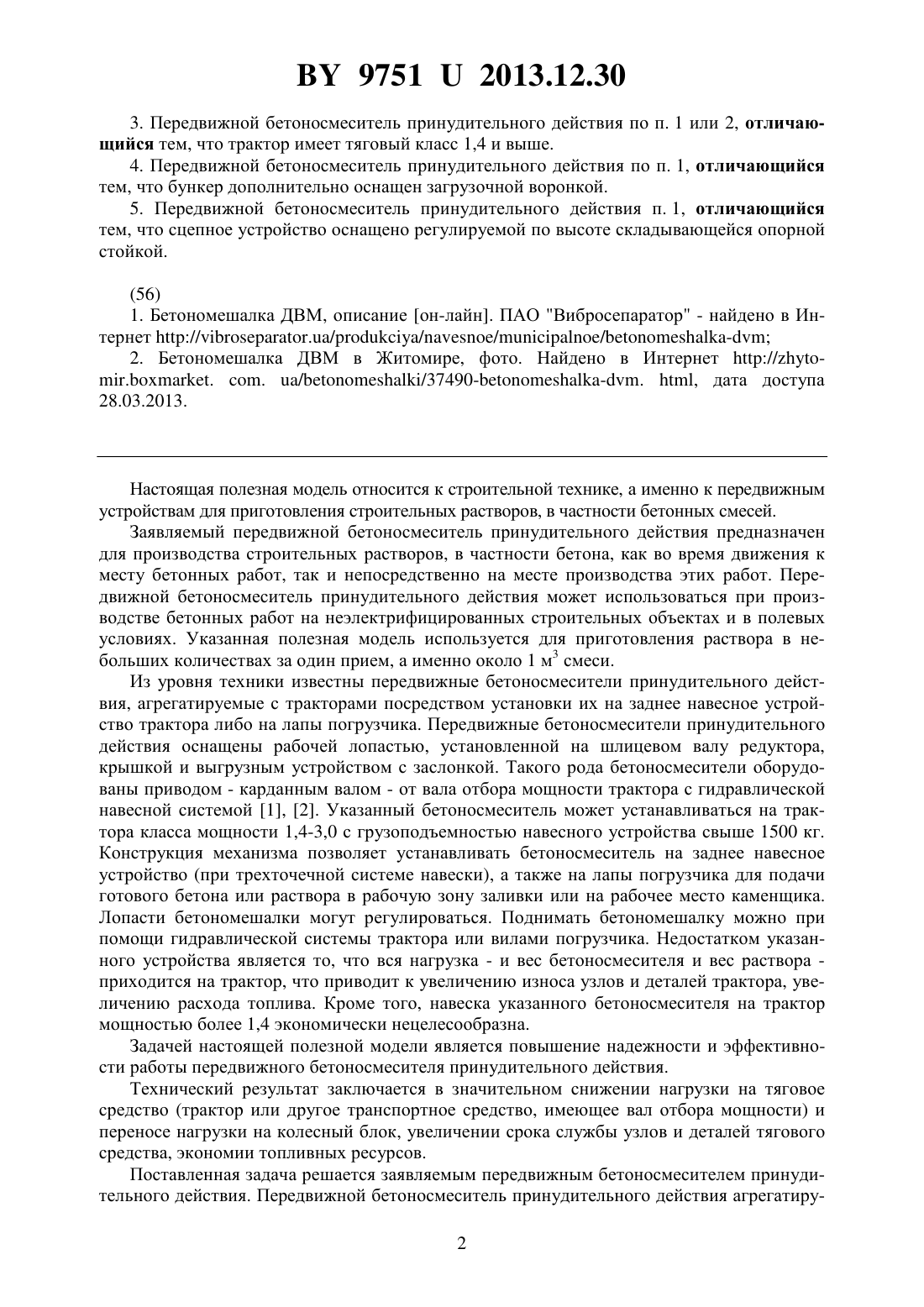

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ПЕРЕДВИЖНОЙ БЕТОНОСМЕСИТЕЛЬ ПРИНУДИТЕЛЬНОГО ДЕЙСТВИЯ(71) Заявитель Открытое акционерное общество Гидросельмаш г.Пинск(72) Авторы Пушко Михаил Петрович Яцкив Андрей Михайлович Калиновский Сергей Михайлович(73) Патентообладатель Открытое акционерное общество Гидросельмаш г.Пинск(57) 1. Передвижной бетоносмеситель принудительного действия, агрегатируемый с тяговым устройством, содержащий бункер с рамой, установленный на раме под днищем бункера редуктор, соединенный посредством карданного вала с валом отбора мощности тягового устройства, отличающийся тем, что бункер с рамой дополнительно снабжен сцепным устройством в виде дышла, которое посредством пальца соединено с тяговосцепным устройством, закрепленным на навеске тягового устройства, при этом боковые элементы дышла прикреплены к раме, а в вершине дышла, снабженной кронштейном, установлена опорная тяга, которая другим концом закреплена на поверхности бункера, при этом рама с бункером установлена на колесный блок, включающий ось с закрепленными на ней кронштейнами и установленными на нее колесами. 2. Передвижной бетоносмеситель принудительного действия по п. 1, отличающийся тем, что в качестве тягового средства выступает трактор или другое тяговое средство,имеющее вал отбора мощности. 97512013.12.30 3. Передвижной бетоносмеситель принудительного действия по п. 1 или 2, отличающийся тем, что трактор имеет тяговый класс 1,4 и выше. 4. Передвижной бетоносмеситель принудительного действия по п. 1, отличающийся тем, что бункер дополнительно оснащен загрузочной воронкой. 5. Передвижной бетоносмеситель принудительного действия п. 1, отличающийся тем, что сцепное устройство оснащено регулируемой по высоте складывающейся опорной стойкой. Настоящая полезная модель относится к строительной технике, а именно к передвижным устройствам для приготовления строительных растворов, в частности бетонных смесей. Заявляемый передвижной бетоносмеситель принудительного действия предназначен для производства строительных растворов, в частности бетона, как во время движения к месту бетонных работ, так и непосредственно на месте производства этих работ. Передвижной бетоносмеситель принудительного действия может использоваться при производстве бетонных работ на неэлектрифицированных строительных объектах и в полевых условиях. Указанная полезная модель используется для приготовления раствора в небольших количествах за один прием, а именно около 1 м 3 смеси. Из уровня техники известны передвижные бетоносмесители принудительного действия, агрегатируемые с тракторами посредством установки их на заднее навесное устройство трактора либо на лапы погрузчика. Передвижные бетоносмесители принудительного действия оснащены рабочей лопастью, установленной на шлицевом валу редуктора,крышкой и выгрузным устройством с заслонкой. Такого рода бетоносмесители оборудованы приводом - карданным валом - от вала отбора мощности трактора с гидравлической навесной системой 1, 2. Указанный бетоносмеситель может устанавливаться на трактора класса мощности 1,4-3,0 с грузоподъемностью навесного устройства свыше 1500 кг. Конструкция механизма позволяет устанавливать бетоносмеситель на заднее навесное устройство (при трехточечной системе навески), а также на лапы погрузчика для подачи готового бетона или раствора в рабочую зону заливки или на рабочее место каменщика. Лопасти бетономешалки могут регулироваться. Поднимать бетономешалку можно при помощи гидравлической системы трактора или вилами погрузчика. Недостатком указанного устройства является то, что вся нагрузка - и вес бетоносмесителя и вес раствора приходится на трактор, что приводит к увеличению износа узлов и деталей трактора, увеличению расхода топлива. Кроме того, навеска указанного бетоносмесителя на трактор мощностью более 1,4 экономически нецелесообразна. Задачей настоящей полезной модели является повышение надежности и эффективности работы передвижного бетоносмесителя принудительного действия. Технический результат заключается в значительном снижении нагрузки на тяговое средство (трактор или другое транспортное средство, имеющее вал отбора мощности) и переносе нагрузки на колесный блок, увеличении срока службы узлов и деталей тягового средства, экономии топливных ресурсов. Поставленная задача решается заявляемым передвижным бетоносмесителем принудительного действия. Передвижной бетоносмеситель принудительного действия агрегатиру 2 97512013.12.30 ется с тяговым устройством, преимущественно с трактором. Заявляемая полезная модель содержит установленный на раму бункер, который представляет собой жесткую сварную конструкцию цилиндрической формы. Под днищем бункера на раме установлен редуктор,который посредством карданного вала соединен с валом отбора мощности тягового устройства, преимущественно трактора. Также передвижной бетоносмеситель принудительного действия оснащен всеми необходимыми и известными из уровня техники узлами и элементами, а именно рабочей лопастью, установленной на шлицевом валу редуктора,крышкой, выгрузным устройством с заслонкой. Для решения поставленной задачи заявляемый передвижной бетоносмеситель принудительного действия снабжен сцепным устройством в виде дышла, которое посредством пальца соединено с тягово-сцепным устройством, закрепленным на навеске тягового устройства, преимущественно трактора. Боковые элементы дышла прикреплены к раме, а в вершине дышла, снабженной кронштейном, установлена опорная тяга, которая другим концом закреплена на поверхности бункера. Указанная опорная тяга не допускает опрокидывания бункера при транспортировке и при приготовлении рабочего раствора. Рама с бункером установлена на колесный блок, который включает ось с закрепленными на ней кронштейнами и установленными на нее колесами. Введение сцепного устройства в виде дышла и колесного блока в заявляемый передвижной бетоносмеситель принудительного действия позволяет осуществить разгрузку тягового устройства и перенести ее в основном на колесный блок. В предпочтительном варианте исполнения бетоносмеситель агрегатируется с трактором, который имеет тяговый класс не менее 1,4 или с любым тяговым средством, имеющим вал отбора мощности. В другом предпочтительном варианте исполнения бункер оснащен загрузочной воронкой. В еще одном предпочтительном варианте исполнения сцепное устройство передвижного бетоносмесителя принудительного действия оснащено регулируемой по высоте складывающейся опорной стойкой, на которую бетоносмеситель опирается при отсоединении от трактора, что обеспечивает устойчивость, и которая складывается при транспортировании бетоносмесителя. Ниже предлагаемая полезная модель более подробно рассмотрена на частном примере одного из вариантов ее выполнения со ссылкой на прилагаемые фигуры. На фиг. 1 представлены конструктивные элементы устройства. На фиг. 2 представлено заявляемое устройство в сборе. На фиг. 3 представлен непосредственно бетоносмеситель принудительного действия. На фиг. 4 представлен прототип передвижного бетоносмесителя принудительного действия. Передвижной бетоносмеситель принудительного действия агрегатируется с тяговым устройством, преимущественно с трактором. Заявляемая полезная модель содержит установленный на раму 1 бункер 2. Под днищем бункера 2 на раме 1 установлен редуктор 3,который посредством карданного вала 4 соединен с валом отбора мощности тягового устройства, преимущественно трактора. Также передвижной бетоносмеситель принудительного действия оснащен всеми необходимыми и известными из уровня техники узлами и элементами, а именно рабочей лопастью 5, установленной на шлицевом валу редуктора 3,крышкой 6, выгрузным устройством 7 с заслонкой 8. Передвижной бетоносмеситель принудительного действия снабжен сцепным устройством 9 в виде дышла, которое посредством пальца 10 соединено с тягово-сцепным устройством 11, закрепленным на навеске тягового устройства, преимущественно трактора. Боковые элементы 12 дышла прикреплены к раме 1, а в вершине дышла, снабженной кронштейном 13, установлена опорная тяга 14, которая другим концом закреплена на поверхности бункера 2. Рама 1 с бункером 2 установлена на колесный блок, который включает ось 15 с закрепленными на ней кронштейнами 16 и установленными на нее колесами 17. 3 97512013.12.30 В предпочтительном варианте исполнения бетоносмеситель агрегатируется с трактором, который имеет тяговый класс не более 1,4 или с любым тяговым средством, имеющим вал отбора мощности. В другом предпочтительном варианте исполнения бункер оснащен загрузочной воронкой 18. В еще одном предпочтительном варианте исполнения сцепное устройство 9 передвижного бетоносмесителя принудительного действия оснащено регулируемой по высоте складывающейся опорной стойкой (на фигурах не показана), на которую бетоносмеситель опирается при отсоединении от трактора, что обеспечивает устойчивость, и которая складывается при транспортировании бетоносмесителя. Заявляемую полезную модель экономически целесообразно агрегатировать с трактором мощностью не более 1,4. Заявляемая полезная модель поставляется потребителю в частично разобранном виде. Для удобства отдельно транспортируют карданный вал и тягово-сцепное устройство. Сборку передвижного бетоносмесителя принудительного действия производят на ровной площадке в следующем порядке под колеса передвижного бетоносмесителя принудительного действия для их блокировки и предотвращения перекатывания устройства устанавливают колодки присоединяют карданный вал к редуктору тягово-сцепное устройство устанавливают на тяговое устройство и закрепляют (можно болтами) доводят давление воздуха в шинах колесного хода до 0,5 МПа присоединяют сцепное устройство посредством пальца к тягово-сцепному устройству и соединяют карданный вал с валом отбора мощности тягового устройства включают вал отбора мощности тягового устройства и производят обкатку на холостом ходу (без выполнения процесса смешивания продукта) в течение 5 мин. Для использования передвижного бетоносмесителя принудительного действия непосредственно для приготовления рабочего раствора осуществляют следующее проверяют наличие и уровень масла в редукторе проверяют смазку карданного вала проверяют надежность затяжки резьбовых соединений и наличие защитных кожухов включают вал отбора мощности тягового устройства, запустив тем самым вращение рабочей лопасти внутри бункера загружают в передвижной бетоносмеситель принудительного действия смешиваемый материал после завершения цикла перемешивания поворачивают ручку заслонки для выгрузки смешиваемого материала после окончания работы внутреннюю поверхность бункера промывают. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
