Передвижной транспортер

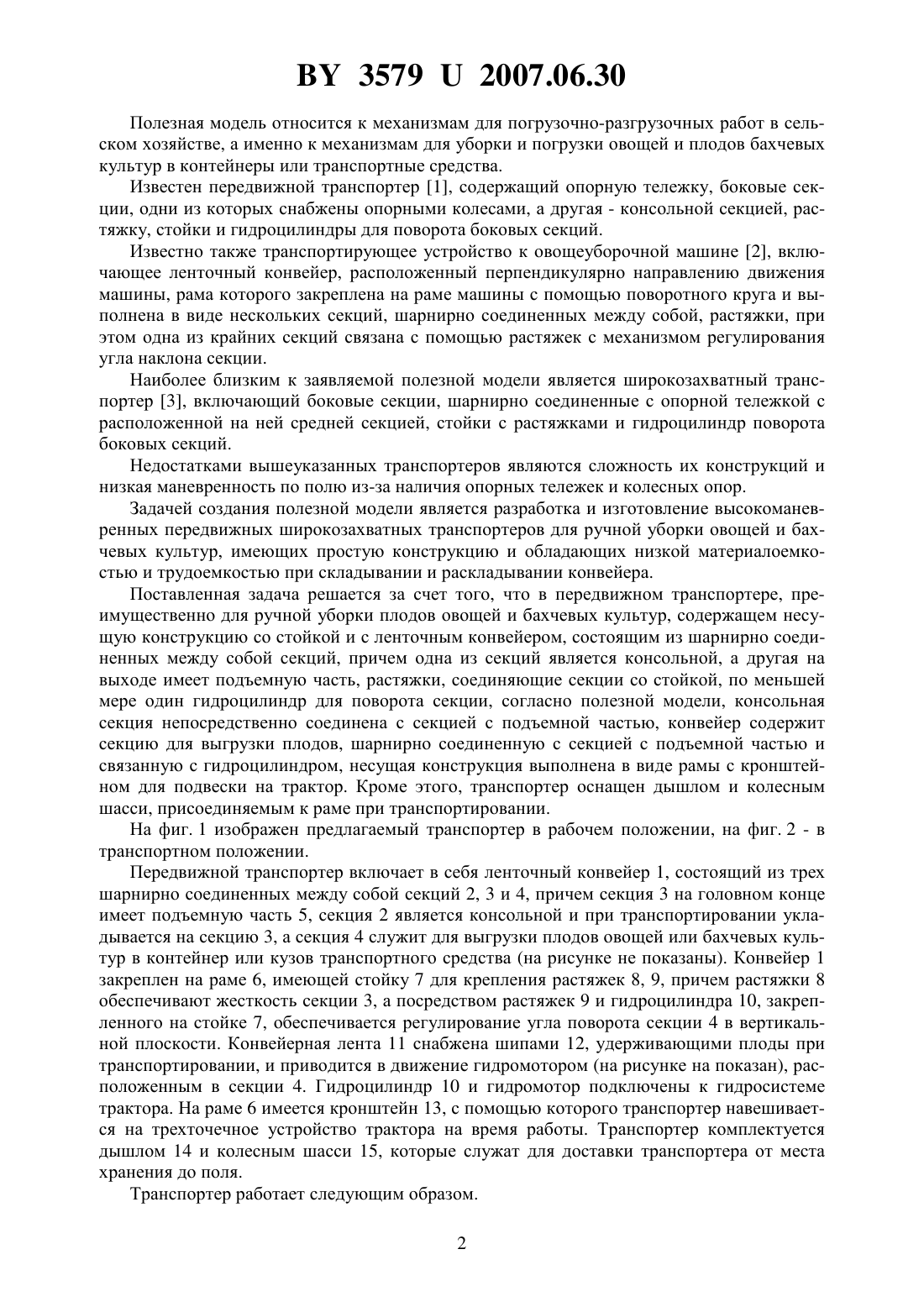

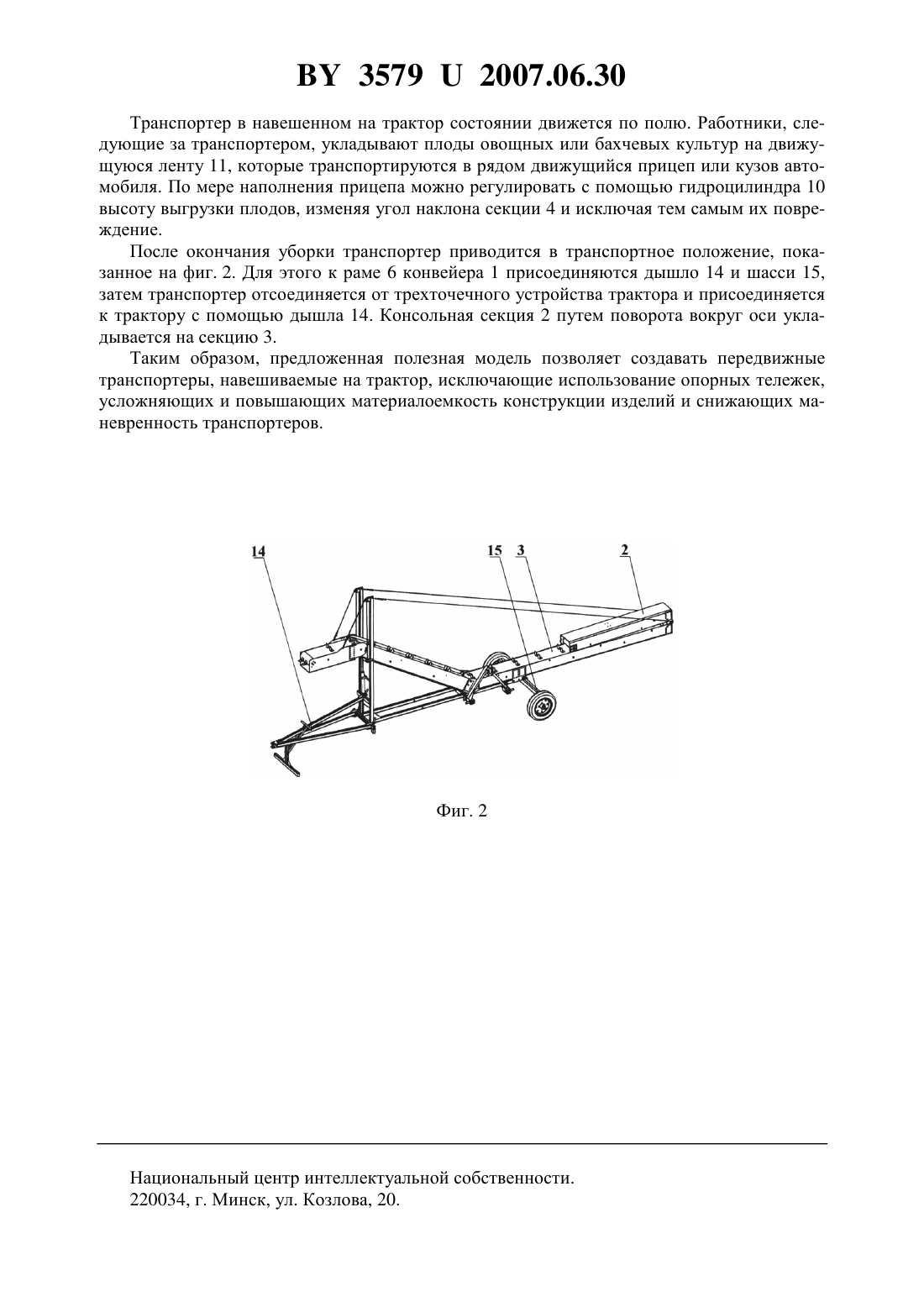

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское унитарное предприятие Гомельский радиозавод имени 60-летия СССР(72) Авторы Горбач Александр Александрович Сущевский Олег Григорьевич Романцов Василий Савельевич Ульянов Владимир Михайлович(73) Патентообладатель Республиканское унитарное предприятие Гомельский радиозавод имени 60-летия СССР(57) Передвижной транспортер, преимущественно для ручной уборки плодов овощей и бахчевых культур, содержащий несущую конструкцию со стойкой и с ленточным конвейером, состоящим из шарнирно соединенных между собой секций, причем одна из секций является консольной, а другая на выходе имеет подъемную часть, растяжки, соединяющие секции со стойкой, по меньшей мере один гидроцилиндр для поворота секции, отличающийся тем, что консольная секция непосредственно соединена с секцией с подъемной частью, конвейер содержит секцию для выгрузки плодов, шарнирно соединенную с секцией с подъемной частью и связанную с гидроцилиндром, несущая конструкция выполнена в виде рамы с кронштейном для подвески на трактор, оснащен дышлом и колесным шасси,присоединяемым к раме при транспортировании. 35792007.06.30 Полезная модель относится к механизмам для погрузочно-разгрузочных работ в сельском хозяйстве, а именно к механизмам для уборки и погрузки овощей и плодов бахчевых культур в контейнеры или транспортные средства. Известен передвижной транспортер 1, содержащий опорную тележку, боковые секции, одни из которых снабжены опорными колесами, а другая - консольной секцией, растяжку, стойки и гидроцилиндры для поворота боковых секций. Известно также транспортирующее устройство к овощеуборочной машине 2, включающее ленточный конвейер, расположенный перпендикулярно направлению движения машины, рама которого закреплена на раме машины с помощью поворотного круга и выполнена в виде нескольких секций, шарнирно соединенных между собой, растяжки, при этом одна из крайних секций связана с помощью растяжек с механизмом регулирования угла наклона секции. Наиболее близким к заявляемой полезной модели является широкозахватный транспортер 3, включающий боковые секции, шарнирно соединенные с опорной тележкой с расположенной на ней средней секцией, стойки с растяжками и гидроцилиндр поворота боковых секций. Недостатками вышеуказанных транспортеров являются сложность их конструкций и низкая маневренность по полю из-за наличия опорных тележек и колесных опор. Задачей создания полезной модели является разработка и изготовление высокоманевренных передвижных широкозахватных транспортеров для ручной уборки овощей и бахчевых культур, имеющих простую конструкцию и обладающих низкой материалоемкостью и трудоемкостью при складывании и раскладывании конвейера. Поставленная задача решается за счет того, что в передвижном транспортере, преимущественно для ручной уборки плодов овощей и бахчевых культур, содержащем несущую конструкцию со стойкой и с ленточным конвейером, состоящим из шарнирно соединенных между собой секций, причем одна из секций является консольной, а другая на выходе имеет подъемную часть, растяжки, соединяющие секции со стойкой, по меньшей мере один гидроцилиндр для поворота секции, согласно полезной модели, консольная секция непосредственно соединена с секцией с подъемной частью, конвейер содержит секцию для выгрузки плодов, шарнирно соединенную с секцией с подъемной частью и связанную с гидроцилиндром, несущая конструкция выполнена в виде рамы с кронштейном для подвески на трактор. Кроме этого, транспортер оснащен дышлом и колесным шасси, присоединяемым к раме при транспортировании. На фиг. 1 изображен предлагаемый транспортер в рабочем положении, на фиг. 2 - в транспортном положении. Передвижной транспортер включает в себя ленточный конвейер 1, состоящий из трех шарнирно соединенных между собой секций 2, 3 и 4, причем секция 3 на головном конце имеет подъемную часть 5, секция 2 является консольной и при транспортировании укладывается на секцию 3, а секция 4 служит для выгрузки плодов овощей или бахчевых культур в контейнер или кузов транспортного средства (на рисунке не показаны). Конвейер 1 закреплен на раме 6, имеющей стойку 7 для крепления растяжек 8, 9, причем растяжки 8 обеспечивают жесткость секции 3, а посредством растяжек 9 и гидроцилиндра 10, закрепленного на стойке 7, обеспечивается регулирование угла поворота секции 4 в вертикальной плоскости. Конвейерная лента 11 снабжена шипами 12, удерживающими плоды при транспортировании, и приводится в движение гидромотором (на рисунке на показан), расположенным в секции 4. Гидроцилиндр 10 и гидромотор подключены к гидросистеме трактора. На раме 6 имеется кронштейн 13, с помощью которого транспортер навешивается на трехточечное устройство трактора на время работы. Транспортер комплектуется дышлом 14 и колесным шасси 15, которые служат для доставки транспортера от места хранения до поля. Транспортер работает следующим образом. 2 35792007.06.30 Транспортер в навешенном на трактор состоянии движется по полю. Работники, следующие за транспортером, укладывают плоды овощных или бахчевых культур на движущуюся ленту 11, которые транспортируются в рядом движущийся прицеп или кузов автомобиля. По мере наполнения прицепа можно регулировать с помощью гидроцилиндра 10 высоту выгрузки плодов, изменяя угол наклона секции 4 и исключая тем самым их повреждение. После окончания уборки транспортер приводится в транспортное положение, показанное на фиг. 2. Для этого к раме 6 конвейера 1 присоединяются дышло 14 и шасси 15,затем транспортер отсоединяется от трехточечного устройства трактора и присоединяется к трактору с помощью дышла 14. Консольная секция 2 путем поворота вокруг оси укладывается на секцию 3. Таким образом, предложенная полезная модель позволяет создавать передвижные транспортеры, навешиваемые на трактор, исключающие использование опорных тележек,усложняющих и повышающих материалоемкость конструкции изделий и снижающих маневренность транспортеров. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
