Жалюзийный воздухоочиститель

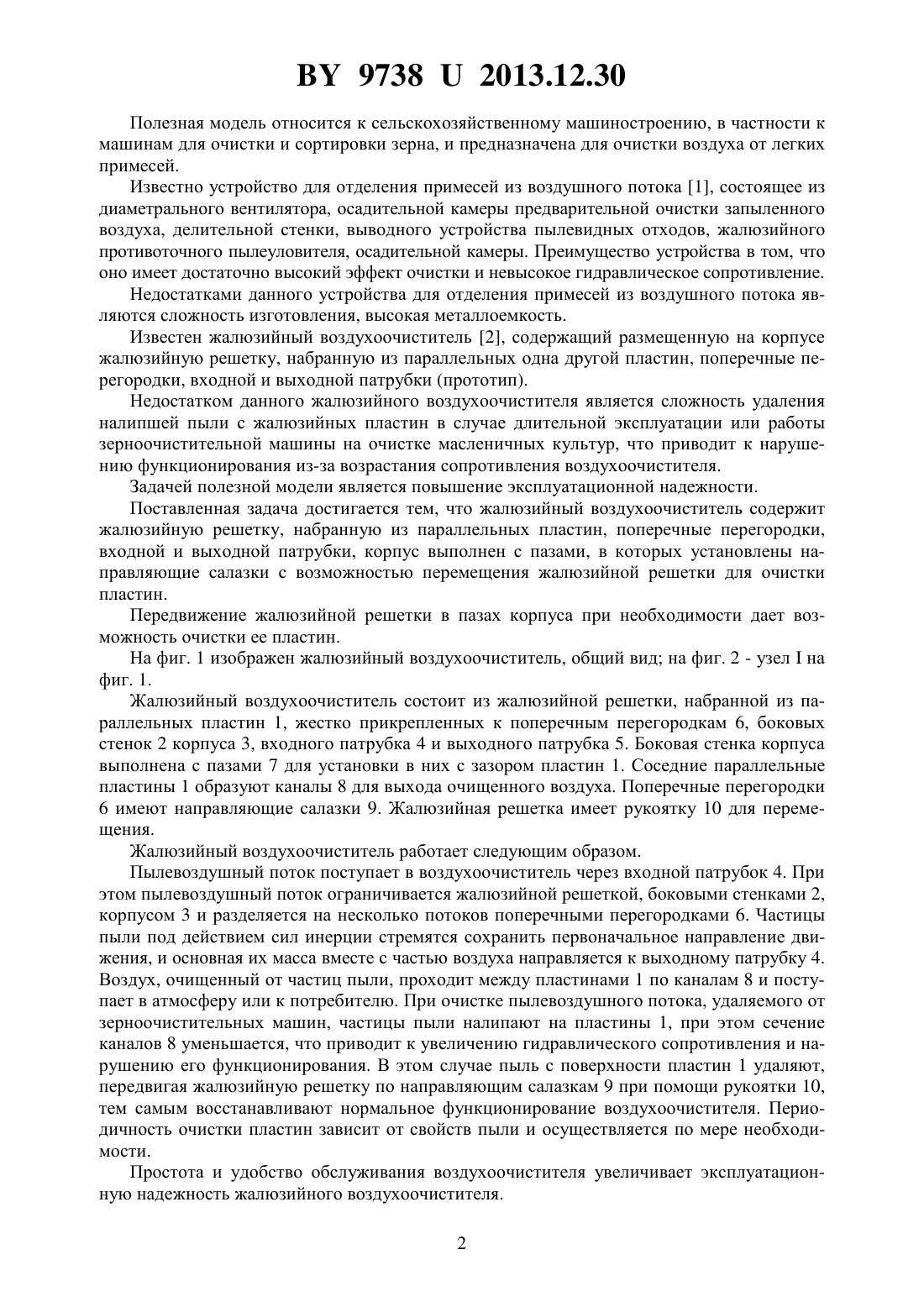

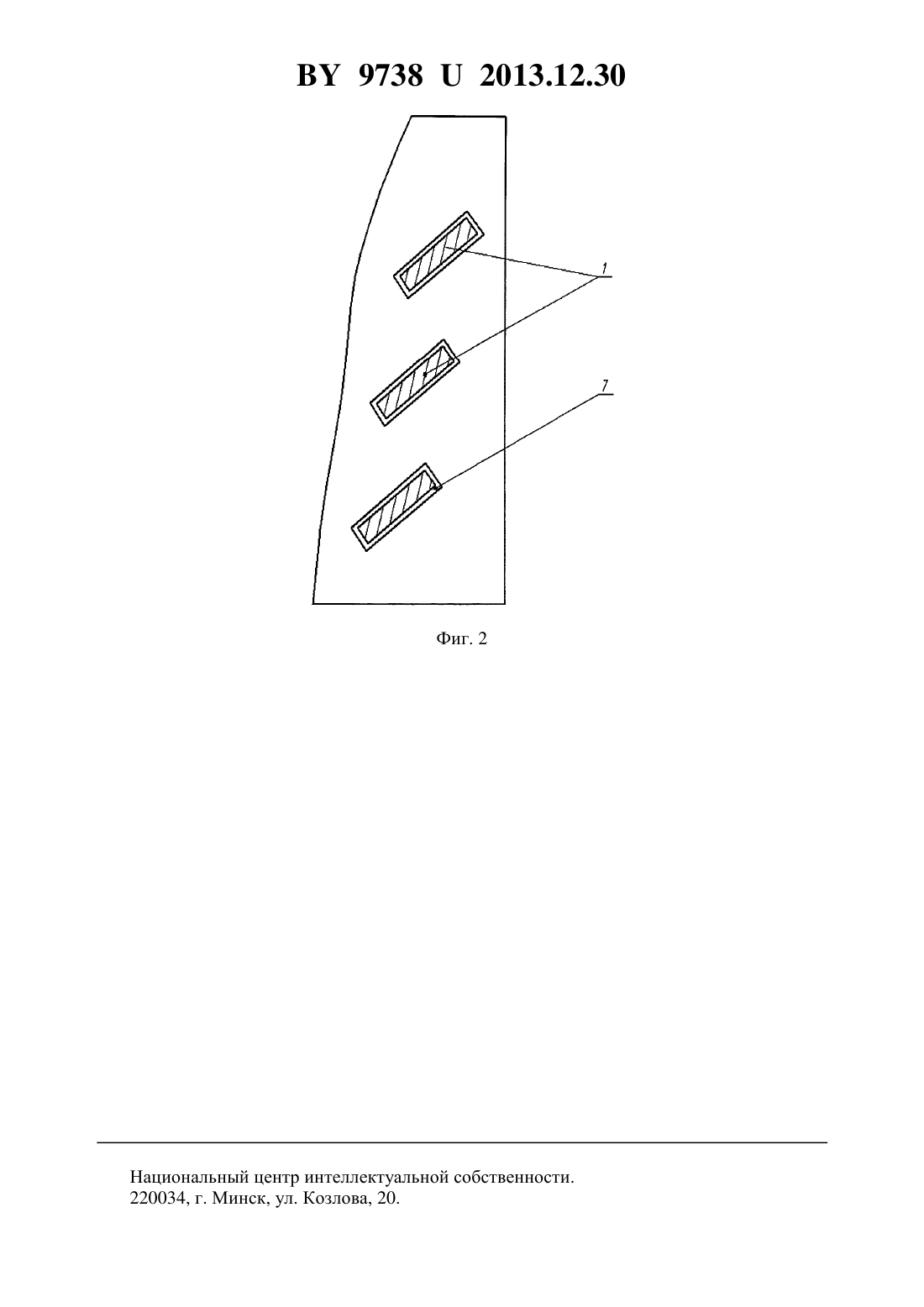

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(72) Авторы Чеботарев Валерий Петрович Барановский Иван Васильевич Жилич Евгений Леонидович Немцев Петр Максимович Лавор Сергей Брониславович(73) Патентообладатель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(57) Жалюзийный воздухоочиститель, содержащий размещенную на корпусе жалюзийную решетку, набранную из параллельных пластин, поперечные перегородки, входной и выходной патрубки, отличающийся тем, что корпус выполнен с пазами, в которых установлены направляющие салазки с возможностью перемещения жалюзийной решетки для очистки пластин. 97382013.12.30 Полезная модель относится к сельскохозяйственному машиностроению, в частности к машинам для очистки и сортировки зерна, и предназначена для очистки воздуха от легких примесей. Известно устройство для отделения примесей из воздушного потока 1, состоящее из диаметрального вентилятора, осадительной камеры предварительной очистки запыленного воздуха, делительной стенки, выводного устройства пылевидных отходов, жалюзийного противоточного пылеуловителя, осадительной камеры. Преимущество устройства в том, что оно имеет достаточно высокий эффект очистки и невысокое гидравлическое сопротивление. Недостатками данного устройства для отделения примесей из воздушного потока являются сложность изготовления, высокая металлоемкость. Известен жалюзийный воздухоочиститель 2, содержащий размещенную на корпусе жалюзийную решетку, набранную из параллельных одна другой пластин, поперечные перегородки, входной и выходной патрубки (прототип). Недостатком данного жалюзийного воздухоочистителя является сложность удаления налипшей пыли с жалюзийных пластин в случае длительной эксплуатации или работы зерноочистительной машины на очистке масленичных культур, что приводит к нарушению функционирования из-за возрастания сопротивления воздухоочистителя. Задачей полезной модели является повышение эксплуатационной надежности. Поставленная задача достигается тем, что жалюзийный воздухоочиститель содержит жалюзийную решетку, набранную из параллельных пластин, поперечные перегородки,входной и выходной патрубки, корпус выполнен с пазами, в которых установлены направляющие салазки с возможностью перемещения жалюзийной решетки для очистки пластин. Передвижение жалюзийной решетки в пазах корпуса при необходимости дает возможность очистки ее пластин. На фиг. 1 изображен жалюзийный воздухоочиститель, общий вид на фиг. 2 - узелна фиг. 1. Жалюзийный воздухоочиститель состоит из жалюзийной решетки, набранной из параллельных пластин 1, жестко прикрепленных к поперечным перегородкам 6, боковых стенок 2 корпуса 3, входного патрубка 4 и выходного патрубка 5. Боковая стенка корпуса выполнена с пазами 7 для установки в них с зазором пластин 1. Соседние параллельные пластины 1 образуют каналы 8 для выхода очищенного воздуха. Поперечные перегородки 6 имеют направляющие салазки 9. Жалюзийная решетка имеет рукоятку 10 для перемещения. Жалюзийный воздухоочиститель работает следующим образом. Пылевоздушный поток поступает в воздухоочиститель через входной патрубок 4. При этом пылевоздушный поток ограничивается жалюзийной решеткой, боковыми стенками 2,корпусом 3 и разделяется на несколько потоков поперечными перегородками 6. Частицы пыли под действием сил инерции стремятся сохранить первоначальное направление движения, и основная их масса вместе с частью воздуха направляется к выходному патрубку 4. Воздух, очищенный от частиц пыли, проходит между пластинами 1 по каналам 8 и поступает в атмосферу или к потребителю. При очистке пылевоздушного потока, удаляемого от зерноочистительных машин, частицы пыли налипают на пластины 1, при этом сечение каналов 8 уменьшается, что приводит к увеличению гидравлического сопротивления и нарушению его функционирования. В этом случае пыль с поверхности пластин 1 удаляют,передвигая жалюзийную решетку по направляющим салазкам 9 при помощи рукоятки 10,тем самым восстанавливают нормальное функционирование воздухоочистителя. Периодичность очистки пластин зависит от свойств пыли и осуществляется по мере необходимости. Простота и удобство обслуживания воздухоочистителя увеличивает эксплуатационную надежность жалюзийного воздухоочистителя. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
