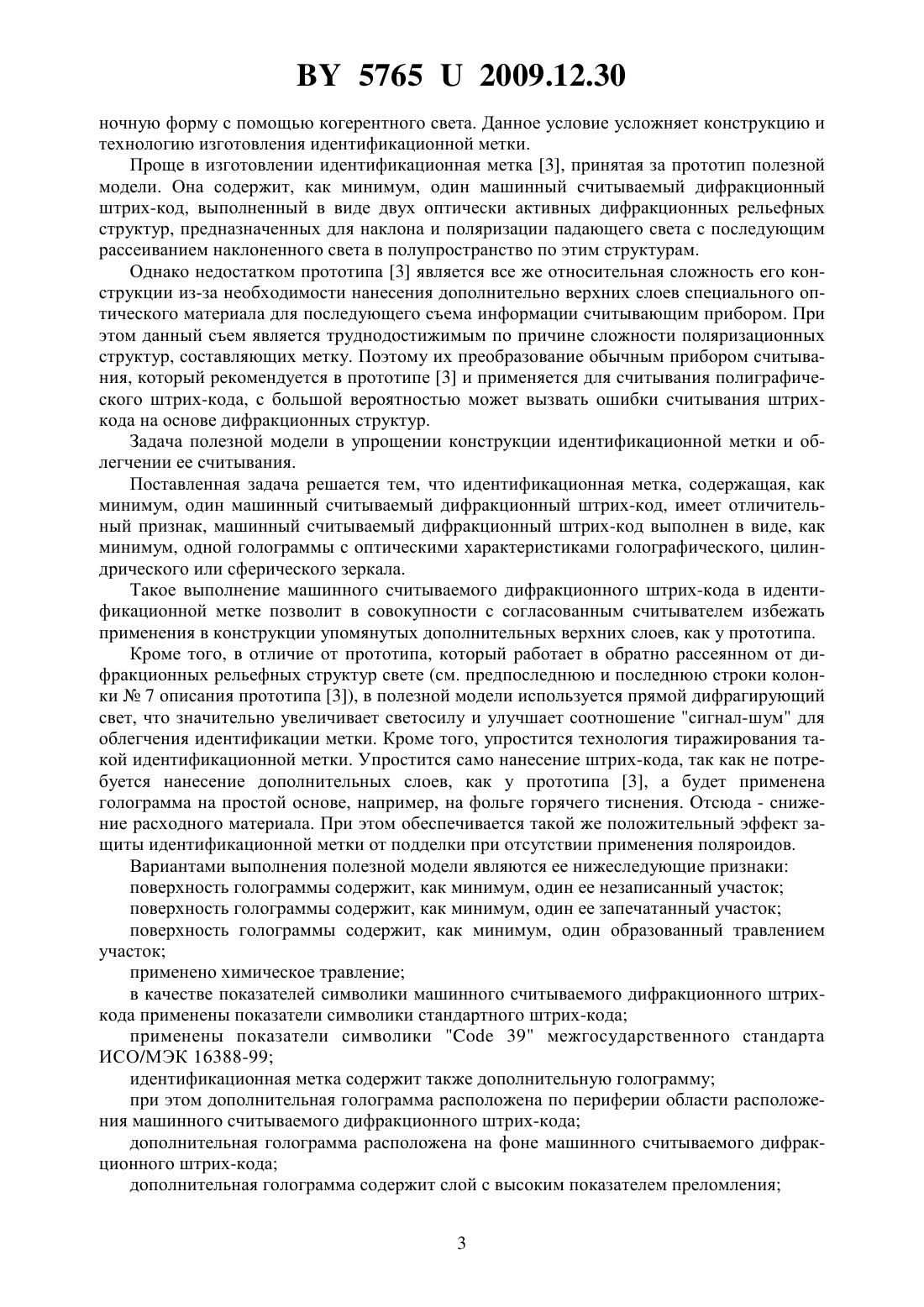

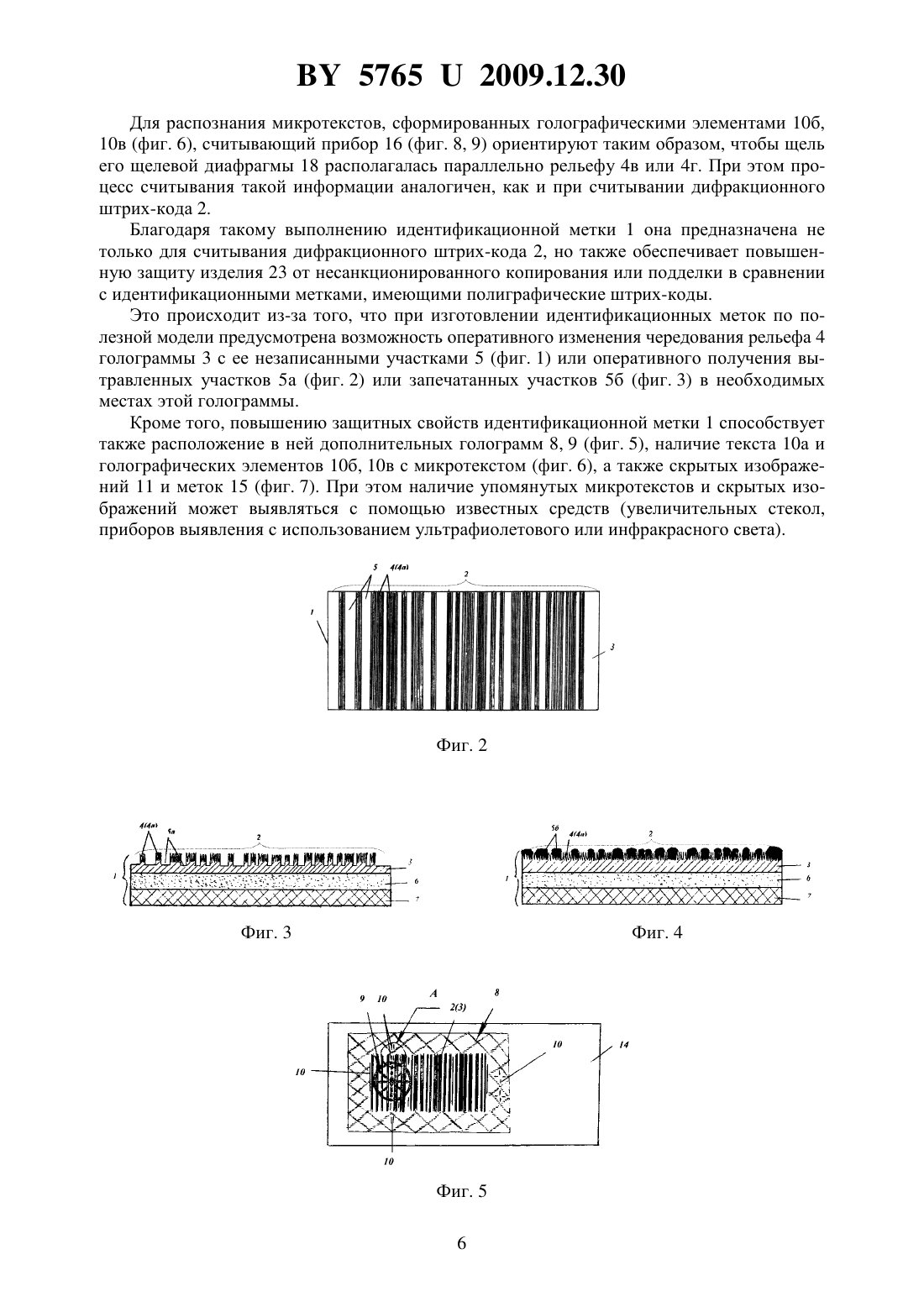

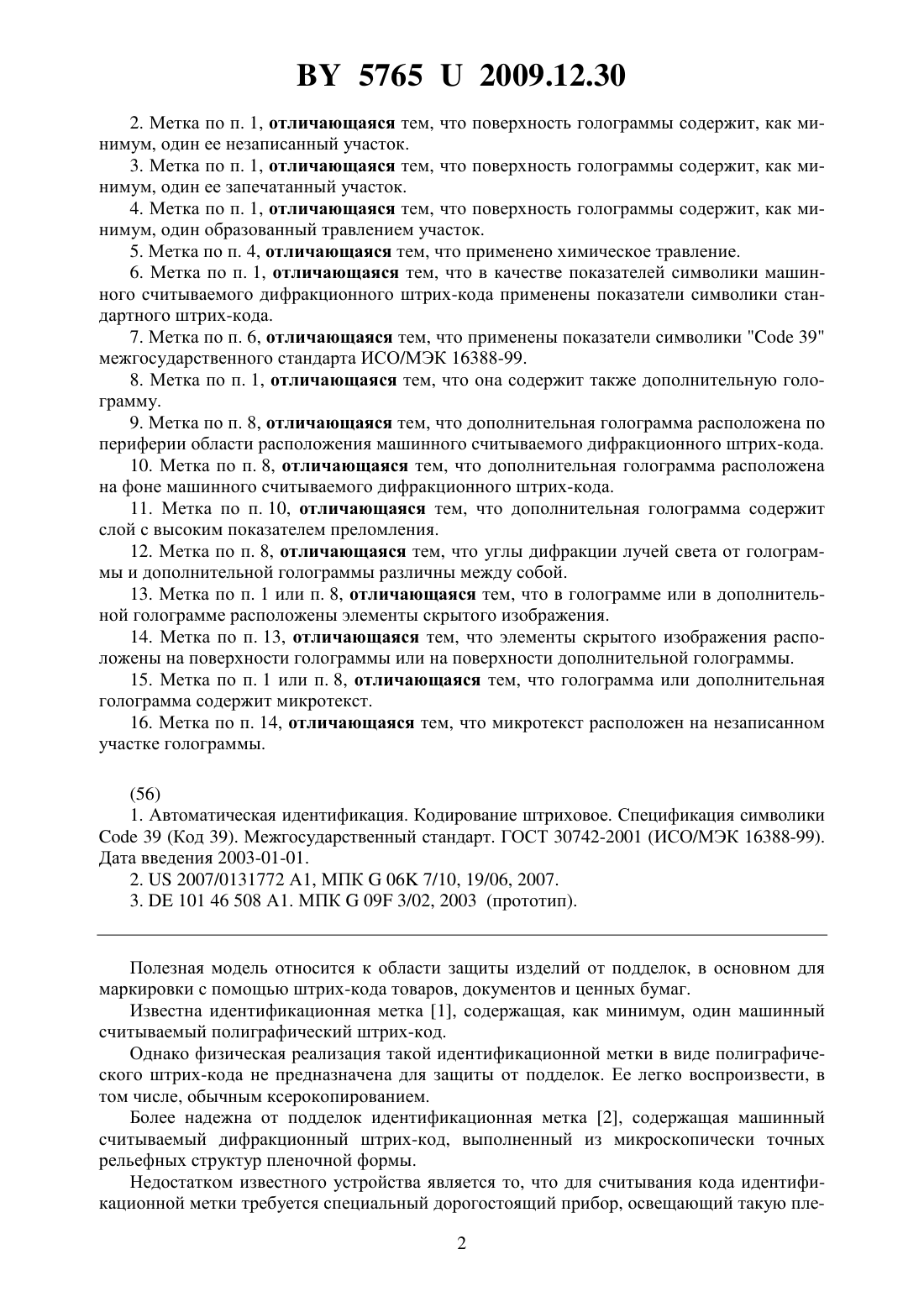

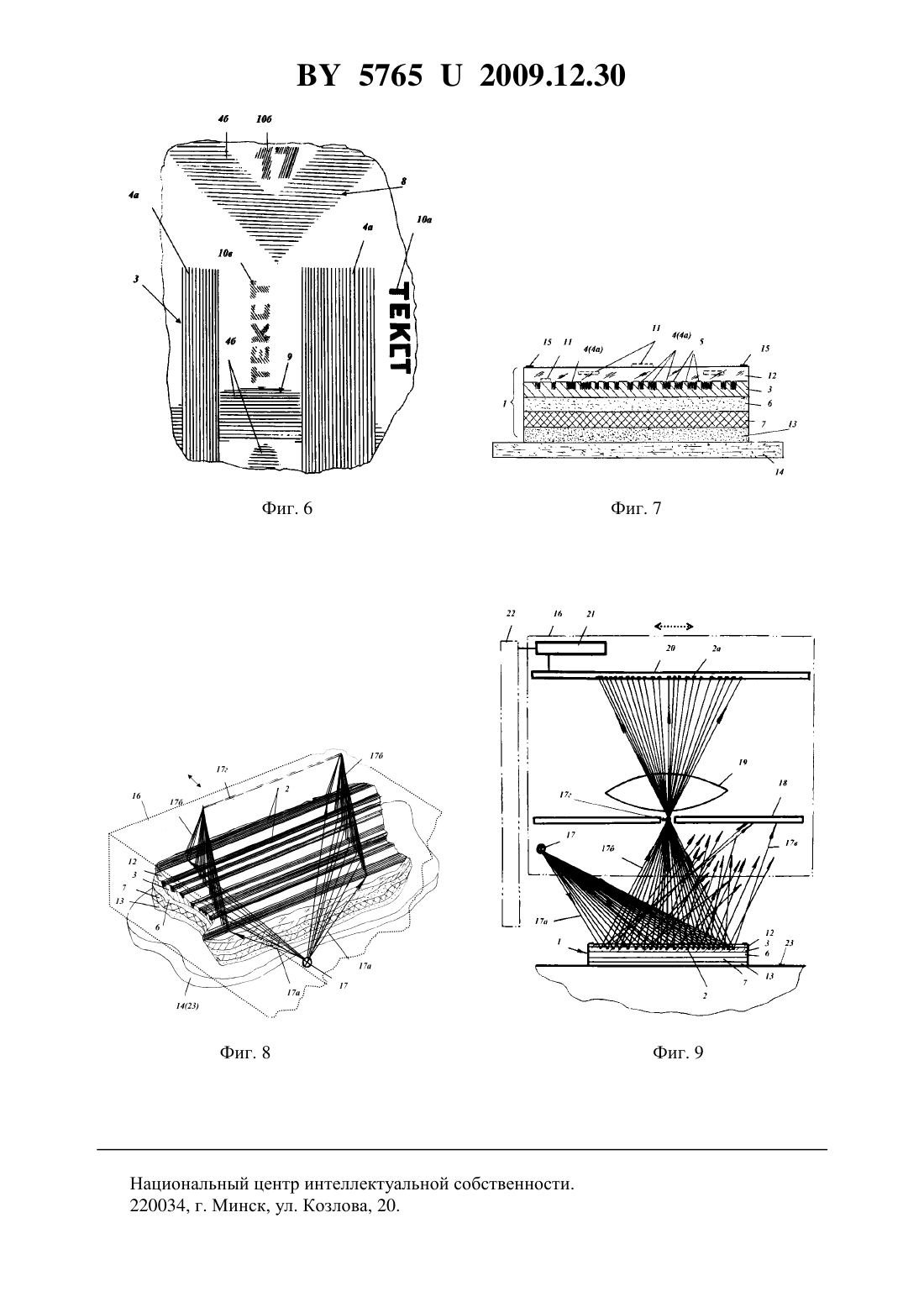

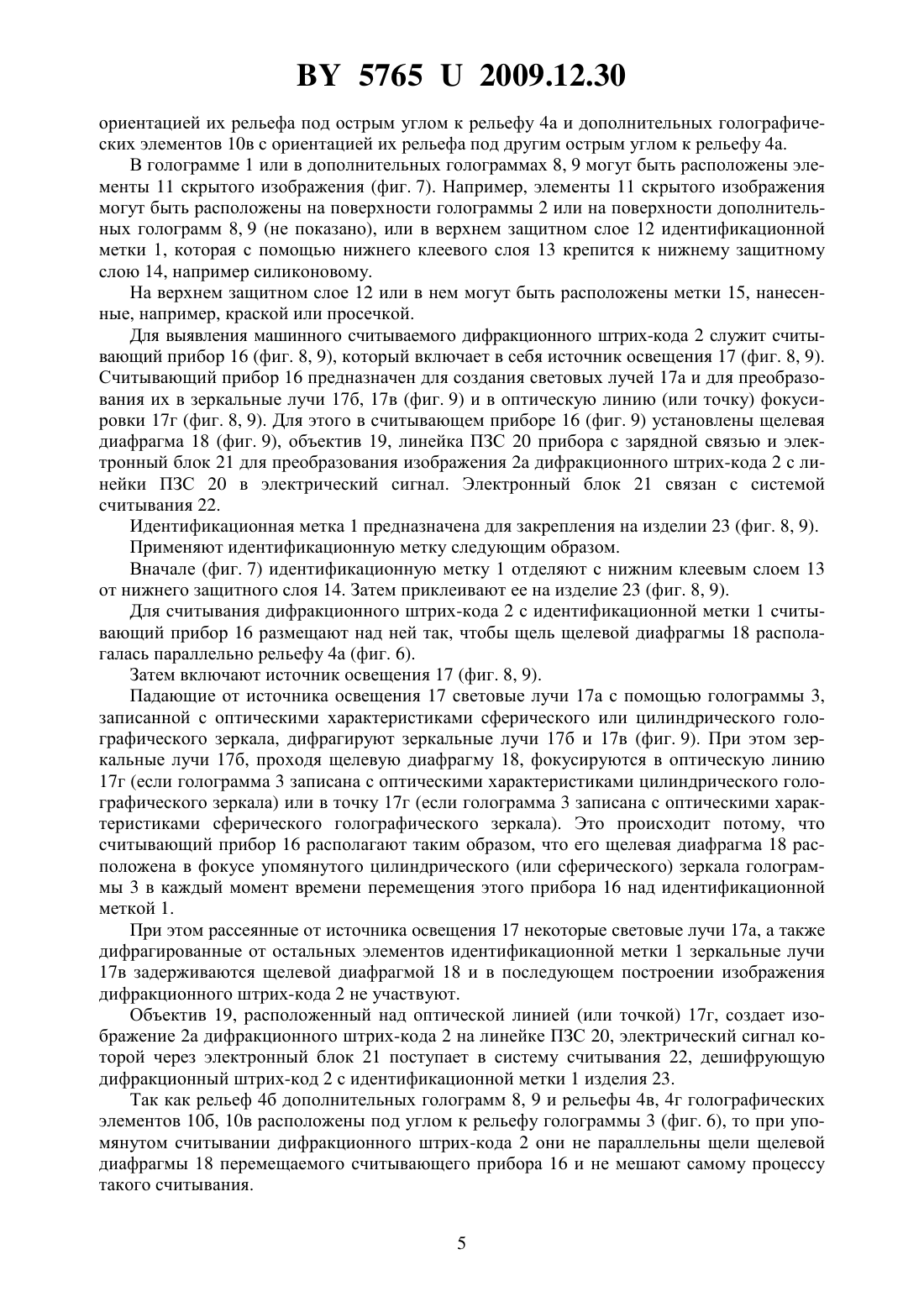

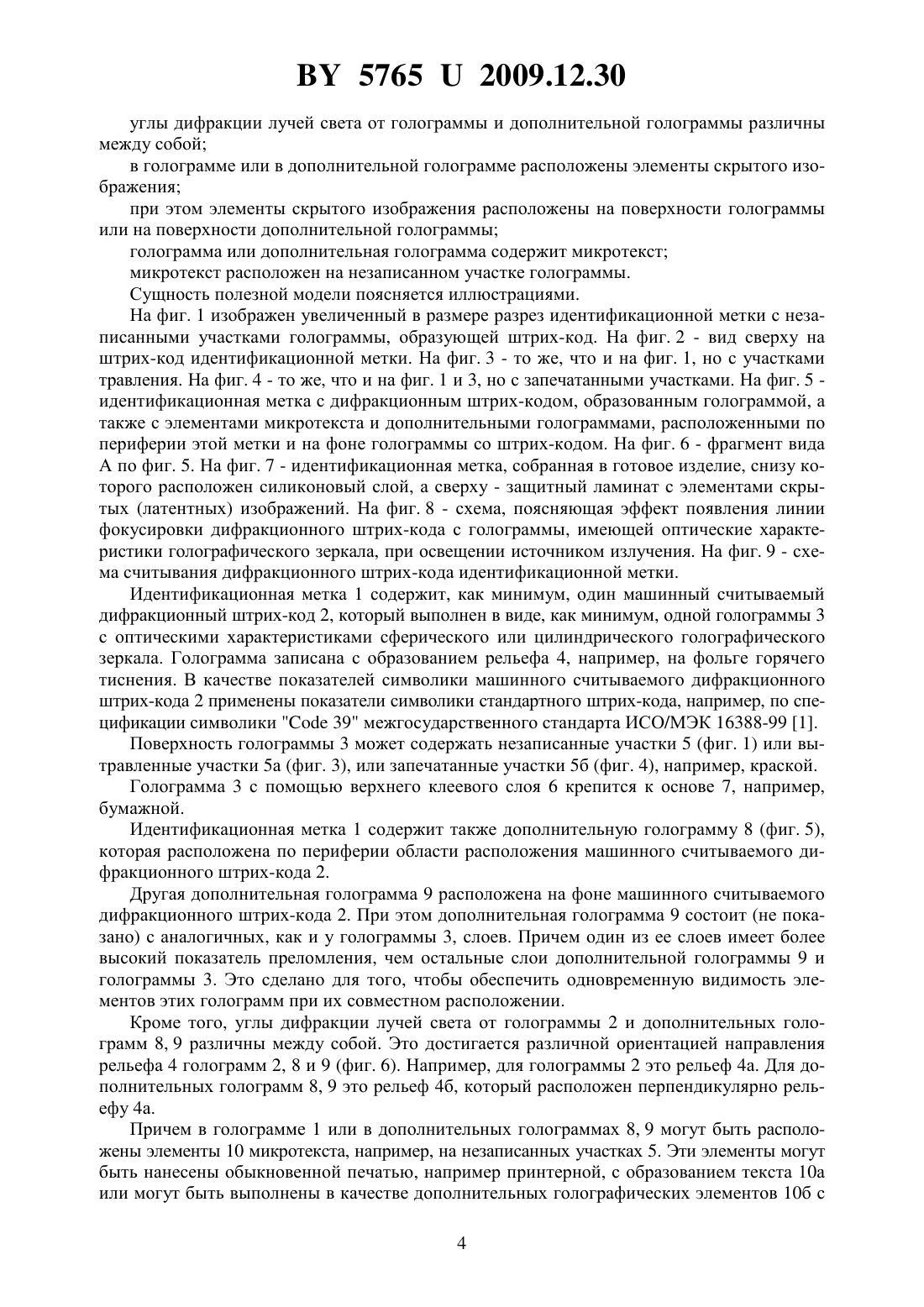

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявители Закрытое акционерное общество Голографическая индустрия Общество с ограниченной ответственностью Магия света Государственное научное учреждение Институт физики имени Б.И.Степанова Национальной академии наук Беларуси Белорусский государственный университет Республиканское научнотехническое унитарное предприятие Криптотех Департамента государственных знаков Министерства финансов Республики Беларусь Республиканское унитарное предприятие Минская печатная фабрика Департамента государственных знаков Министерства финансов Республики Беларусь(72) Авторы Танин Леонид Викторович Моисеенко Петр Васильевич Маникало Валентин Валерьевич Бобореко Александр Георгиевич Лущиков Михаил Николаевич Горчарук Александр Иванович Короленко Альберт Андреевич Толстик Алексей Леонидович Василнок Геннадий Дмитриевич Казак Николай Станиславович Кабанов Владимир Викторович Белый Владимир Николаевич Смирнов Андрей Геннадьевич Кислухин Сергей Владимирович Корочкин Леон Сергеевич Гореленко Александр Яковлевич Николайчик Олег Константинович Макаревич Николай Евгеньевич Шевцов Виктор Аркадьевич(73) Патентообладатели Закрытое акционерное общество Голографическая индустрия Общество с ограниченной ответственностью Магия света Государственное научное учреждение Институт физики имени Б.И.Степанова Национальной академии наук Беларуси Белорусский государственный университет Республиканское научно-техническое унитарное предприятие Криптотех Департамента государственных знаков Министерства финансов Республики Беларусь Республиканское унитарное предприятие Минская печатная фабрика Департамента государственных знаков Министерства финансов Республики Беларусь(57) 1. Идентификационная метка, содержащая, как минимум, один защитный и один клеевой слой, а также основу, на которой нанесен, как минимум, один машинный считываемый дифракционный штрих-код, отличающаяся тем, что элементы машинного считываемого дифракционного штрих-кода выполнены в виде, как минимум, одной голограммы с оптическими характеристиками цилиндрического или сферического голографического зеркала. 57652009.12.30 2. Метка по п. 1, отличающаяся тем, что поверхность голограммы содержит, как минимум, один ее незаписанный участок. 3. Метка по п. 1, отличающаяся тем, что поверхность голограммы содержит, как минимум, один ее запечатанный участок. 4. Метка по п. 1, отличающаяся тем, что поверхность голограммы содержит, как минимум, один образованный травлением участок. 5. Метка по п. 4, отличающаяся тем, что применено химическое травление. 6. Метка по п. 1, отличающаяся тем, что в качестве показателей символики машинного считываемого дифракционного штрих-кода применены показатели символики стандартного штрих-кода. 7. Метка по п. 6, отличающаяся тем, что применены показатели символики 39 межгосударственного стандарта ИСО/МЭК 16388-99. 8. Метка по п. 1, отличающаяся тем, что она содержит также дополнительную голограмму. 9. Метка по п. 8, отличающаяся тем, что дополнительная голограмма расположена по периферии области расположения машинного считываемого дифракционного штрих-кода. 10. Метка по п. 8, отличающаяся тем, что дополнительная голограмма расположена на фоне машинного считываемого дифракционного штрих-кода. 11. Метка по п. 10, отличающаяся тем, что дополнительная голограмма содержит слой с высоким показателем преломления. 12. Метка по п. 8, отличающаяся тем, что углы дифракции лучей света от голограммы и дополнительной голограммы различны между собой. 13. Метка по п. 1 или п. 8, отличающаяся тем, что в голограмме или в дополнительной голограмме расположены элементы скрытого изображения. 14. Метка по п. 13, отличающаяся тем, что элементы скрытого изображения расположены на поверхности голограммы или на поверхности дополнительной голограммы. 15. Метка по п. 1 или п. 8, отличающаяся тем, что голограмма или дополнительная голограмма содержит микротекст. 16. Метка по п. 14, отличающаяся тем, что микротекст расположен на незаписанном участке голограммы.(56) 1. Автоматическая идентификация. Кодирование штриховое. Спецификация символики 39 (Код 39). Межгосударственный стандарт. ГОСТ 30742-2001 (ИСО/МЭК 16388-99). Дата введения 2003-01-01. 2.2007/0131772 А 1, МПК 06 7/10, 19/06, 2007. 3.101 46 508 А 1. МПК 09 3/02, 2003 (прототип). Полезная модель относится к области защиты изделий от подделок, в основном для маркировки с помощью штрих-кода товаров, документов и ценных бумаг. Известна идентификационная метка 1, содержащая, как минимум, один машинный считываемый полиграфический штрих-код. Однако физическая реализация такой идентификационной метки в виде полиграфического штрих-кода не предназначена для защиты от подделок. Ее легко воспроизвести, в том числе, обычным ксерокопированием. Более надежна от подделок идентификационная метка 2, содержащая машинный считываемый дифракционный штрих-код, выполненный из микроскопически точных рельефных структур пленочной формы. Недостатком известного устройства является то, что для считывания кода идентификационной метки требуется специальный дорогостоящий прибор, освещающий такую пле 2 57652009.12.30 ночную форму с помощью когерентного света. Данное условие усложняет конструкцию и технологию изготовления идентификационной метки. Проще в изготовлении идентификационная метка 3, принятая за прототип полезной модели. Она содержит, как минимум, один машинный считываемый дифракционный штрих-код, выполненный в виде двух оптически активных дифракционных рельефных структур, предназначенных для наклона и поляризации падающего света с последующим рассеиванием наклоненного света в полупространство по этим структурам. Однако недостатком прототипа 3 является все же относительная сложность его конструкции из-за необходимости нанесения дополнительно верхних слоев специального оптического материала для последующего съема информации считывающим прибором. При этом данный съем является труднодостижимым по причине сложности поляризационных структур, составляющих метку. Поэтому их преобразование обычным прибором считывания, который рекомендуется в прототипе 3 и применяется для считывания полиграфического штрих-кода, с большой вероятностью может вызвать ошибки считывания штрихкода на основе дифракционных структур. Задача полезной модели в упрощении конструкции идентификационной метки и облегчении ее считывания. Поставленная задача решается тем, что идентификационная метка, содержащая, как минимум, один машинный считываемый дифракционный штрих-код, имеет отличительный признак, машинный считываемый дифракционный штрих-код выполнен в виде, как минимум, одной голограммы с оптическими характеристиками голографического, цилиндрического или сферического зеркала. Такое выполнение машинного считываемого дифракционного штрих-кода в идентификационной метке позволит в совокупности с согласованным считывателем избежать применения в конструкции упомянутых дополнительных верхних слоев, как у прототипа. Кроме того, в отличие от прототипа, который работает в обратно рассеянном от дифракционных рельефных структур свете (см. предпоследнюю и последнюю строки колонки 7 описания прототипа 3), в полезной модели используется прямой дифрагирующий свет, что значительно увеличивает светосилу и улучшает соотношение сигнал-шум для облегчения идентификации метки. Кроме того, упростится технология тиражирования такой идентификационной метки. Упростится само нанесение штрих-кода, так как не потребуется нанесение дополнительных слоев, как у прототипа 3, а будет применена голограмма на простой основе, например, на фольге горячего тиснения. Отсюда - снижение расходного материала. При этом обеспечивается такой же положительный эффект защиты идентификационной метки от подделки при отсутствии применения поляроидов. Вариантами выполнения полезной модели являются ее нижеследующие признаки поверхность голограммы содержит, как минимум, один ее незаписанный участок поверхность голограммы содержит, как минимум, один ее запечатанный участок поверхность голограммы содержит, как минимум, один образованный травлением участок применено химическое травление в качестве показателей символики машинного считываемого дифракционного штрихкода применены показатели символики стандартного штрих-кода применены показатели символики 39 межгосударственного стандарта ИСО/МЭК 16388-99 идентификационная метка содержит также дополнительную голограмму при этом дополнительная голограмма расположена по периферии области расположения машинного считываемого дифракционного штрих-кода дополнительная голограмма расположена на фоне машинного считываемого дифракционного штрих-кода дополнительная голограмма содержит слой с высоким показателем преломления 3 57652009.12.30 углы дифракции лучей света от голограммы и дополнительной голограммы различны между собой в голограмме или в дополнительной голограмме расположены элементы скрытого изображения при этом элементы скрытого изображения расположены на поверхности голограммы или на поверхности дополнительной голограммы голограмма или дополнительная голограмма содержит микротекст микротекст расположен на незаписанном участке голограммы. Сущность полезной модели поясняется иллюстрациями. На фиг. 1 изображен увеличенный в размере разрез идентификационной метки с незаписанными участками голограммы, образующей штрих-код. На фиг. 2 - вид сверху на штрих-код идентификационной метки. На фиг. 3 - то же, что и на фиг. 1, но с участками травления. На фиг. 4 - то же, что и на фиг. 1 и 3, но с запечатанными участками. На фиг. 5 идентификационная метка с дифракционным штрих-кодом, образованным голограммой, а также с элементами микротекста и дополнительными голограммами, расположенными по периферии этой метки и на фоне голограммы со штрих-кодом. На фиг. 6 - фрагмент вида А по фиг. 5. На фиг. 7 - идентификационная метка, собранная в готовое изделие, снизу которого расположен силиконовый слой, а сверху - защитный ламинат с элементами скрытых (латентных) изображений. На фиг. 8 - схема, поясняющая эффект появления линии фокусировки дифракционного штрих-кода с голограммы, имеющей оптические характеристики голографического зеркала, при освещении источником излучения. На фиг. 9 - схема считывания дифракционного штрих-кода идентификационной метки. Идентификационная метка 1 содержит, как минимум, один машинный считываемый дифракционный штрих-код 2, который выполнен в виде, как минимум, одной голограммы 3 с оптическими характеристиками сферического или цилиндрического голографического зеркала. Голограмма записана с образованием рельефа 4, например, на фольге горячего тиснения. В качестве показателей символики машинного считываемого дифракционного штрих-кода 2 применены показатели символики стандартного штрих-кода, например, по спецификации символики 39 межгосударственного стандарта ИСО/МЭК 16388-99 1. Поверхность голограммы 3 может содержать незаписанные участки 5 (фиг. 1) или вытравленные участки 5 а (фиг. 3), или запечатанные участки 5 б (фиг. 4), например, краской. Голограмма 3 с помощью верхнего клеевого слоя 6 крепится к основе 7, например,бумажной. Идентификационная метка 1 содержит также дополнительную голограмму 8 (фиг. 5),которая расположена по периферии области расположения машинного считываемого дифракционного штрих-кода 2. Другая дополнительная голограмма 9 расположена на фоне машинного считываемого дифракционного штрих-кода 2. При этом дополнительная голограмма 9 состоит (не показано) с аналогичных, как и у голограммы 3, слоев. Причем один из ее слоев имеет более высокий показатель преломления, чем остальные слои дополнительной голограммы 9 и голограммы 3. Это сделано для того, чтобы обеспечить одновременную видимость элементов этих голограмм при их совместном расположении. Кроме того, углы дифракции лучей света от голограммы 2 и дополнительных голограмм 8, 9 различны между собой. Это достигается различной ориентацией направления рельефа 4 голограмм 2, 8 и 9 (фиг. 6). Например, для голограммы 2 это рельеф 4 а. Для дополнительных голограмм 8, 9 это рельеф 4 б, который расположен перпендикулярно рельефу 4 а. Причем в голограмме 1 или в дополнительных голограммах 8, 9 могут быть расположены элементы 10 микротекста, например, на незаписанных участках 5. Эти элементы могут быть нанесены обыкновенной печатью, например принтерной, с образованием текста 10 а или могут быть выполнены в качестве дополнительных голографических элементов 10 б с 4 57652009.12.30 ориентацией их рельефа под острым углом к рельефу 4 а и дополнительных голографических элементов 10 в с ориентацией их рельефа под другим острым углом к рельефу 4 а. В голограмме 1 или в дополнительных голограммах 8, 9 могут быть расположены элементы 11 скрытого изображения (фиг. 7). Например, элементы 11 скрытого изображения могут быть расположены на поверхности голограммы 2 или на поверхности дополнительных голограмм 8, 9 (не показано), или в верхнем защитном слое 12 идентификационной метки 1, которая с помощью нижнего клеевого слоя 13 крепится к нижнему защитному слою 14, например силиконовому. На верхнем защитном слое 12 или в нем могут быть расположены метки 15, нанесенные, например, краской или просечкой. Для выявления машинного считываемого дифракционного штрих-кода 2 служит считывающий прибор 16 (фиг. 8, 9), который включает в себя источник освещения 17 (фиг. 8, 9). Считывающий прибор 16 предназначен для создания световых лучей 17 а и для преобразования их в зеркальные лучи 17 б, 17 в (фиг. 9) и в оптическую линию (или точку) фокусировки 17 г (фиг. 8, 9). Для этого в считывающем приборе 16 (фиг. 9) установлены щелевая диафрагма 18 (фиг. 9), объектив 19, линейка ПЗС 20 прибора с зарядной связью и электронный блок 21 для преобразования изображения 2 а дифракционного штрих-кода 2 с линейки ПЗС 20 в электрический сигнал. Электронный блок 21 связан с системой считывания 22. Идентификационная метка 1 предназначена для закрепления на изделии 23 (фиг. 8, 9). Применяют идентификационную метку следующим образом. Вначале (фиг. 7) идентификационную метку 1 отделяют с нижним клеевым слоем 13 от нижнего защитного слоя 14. Затем приклеивают ее на изделие 23 (фиг. 8, 9). Для считывания дифракционного штрих-кода 2 с идентификационной метки 1 считывающий прибор 16 размещают над ней так, чтобы щель щелевой диафрагмы 18 располагалась параллельно рельефу 4 а (фиг. 6). Затем включают источник освещения 17 (фиг. 8, 9). Падающие от источника освещения 17 световые лучи 17 а с помощью голограммы 3,записанной с оптическими характеристиками сферического или цилиндрического голографического зеркала, дифрагируют зеркальные лучи 17 б и 17 в (фиг. 9). При этом зеркальные лучи 17 б, проходя щелевую диафрагму 18, фокусируются в оптическую линию 17 г (если голограмма 3 записана с оптическими характеристиками цилиндрического голографического зеркала) или в точку 17 г (если голограмма 3 записана с оптическими характеристиками сферического голографического зеркала). Это происходит потому, что считывающий прибор 16 располагают таким образом, что его щелевая диафрагма 18 расположена в фокусе упомянутого цилиндрического (или сферического) зеркала голограммы 3 в каждый момент времени перемещения этого прибора 16 над идентификационной меткой 1. При этом рассеянные от источника освещения 17 некоторые световые лучи 17 а, а также дифрагированные от остальных элементов идентификационной метки 1 зеркальные лучи 17 в задерживаются щелевой диафрагмой 18 и в последующем построении изображения дифракционного штрих-кода 2 не участвуют. Объектив 19, расположенный над оптической линией (или точкой) 17 г, создает изображение 2 а дифракционного штрих-кода 2 на линейке ПЗС 20, электрический сигнал которой через электронный блок 21 поступает в систему считывания 22, дешифрующую дифракционный штрих-код 2 с идентификационной метки 1 изделия 23. Так как рельеф 4 б дополнительных голограмм 8, 9 и рельефы 4 в, 4 г голографических элементов 10 б, 10 в расположены под углом к рельефу голограммы 3 (фиг. 6), то при упомянутом считывании дифракционного штрих-кода 2 они не параллельны щели щелевой диафрагмы 18 перемещаемого считывающего прибора 16 и не мешают самому процессу такого считывания. 5 57652009.12.30 Для распознания микротекстов, сформированных голографическими элементами 10 б,10 в (фиг. 6), считывающий прибор 16 (фиг. 8, 9) ориентируют таким образом, чтобы щель его щелевой диафрагмы 18 располагалась параллельно рельефу 4 в или 4 г. При этом процесс считывания такой информации аналогичен, как и при считывании дифракционного штрих-кода 2. Благодаря такому выполнению идентификационной метки 1 она предназначена не только для считывания дифракционного штрих-кода 2, но также обеспечивает повышенную защиту изделия 23 от несанкционированного копирования или подделки в сравнении с идентификационными метками, имеющими полиграфические штрих-коды. Это происходит из-за того, что при изготовлении идентификационных меток по полезной модели предусмотрена возможность оперативного изменения чередования рельефа 4 голограммы 3 с ее незаписанными участками 5 (фиг. 1) или оперативного получения вытравленных участков 5 а (фиг. 2) или запечатанных участков 5 б (фиг. 3) в необходимых местах этой голограммы. Кроме того, повышению защитных свойств идентификационной метки 1 способствует также расположение в ней дополнительных голограмм 8, 9 (фиг. 5), наличие текста 10 а и голографических элементов 10 б, 10 в с микротекстом (фиг. 6), а также скрытых изображений 11 и меток 15 (фиг. 7). При этом наличие упомянутых микротекстов и скрытых изображений может выявляться с помощью известных средств (увеличительных стекол,приборов выявления с использованием ультрафиолетового или инфракрасного света). Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 7
