Защитная метка изделия

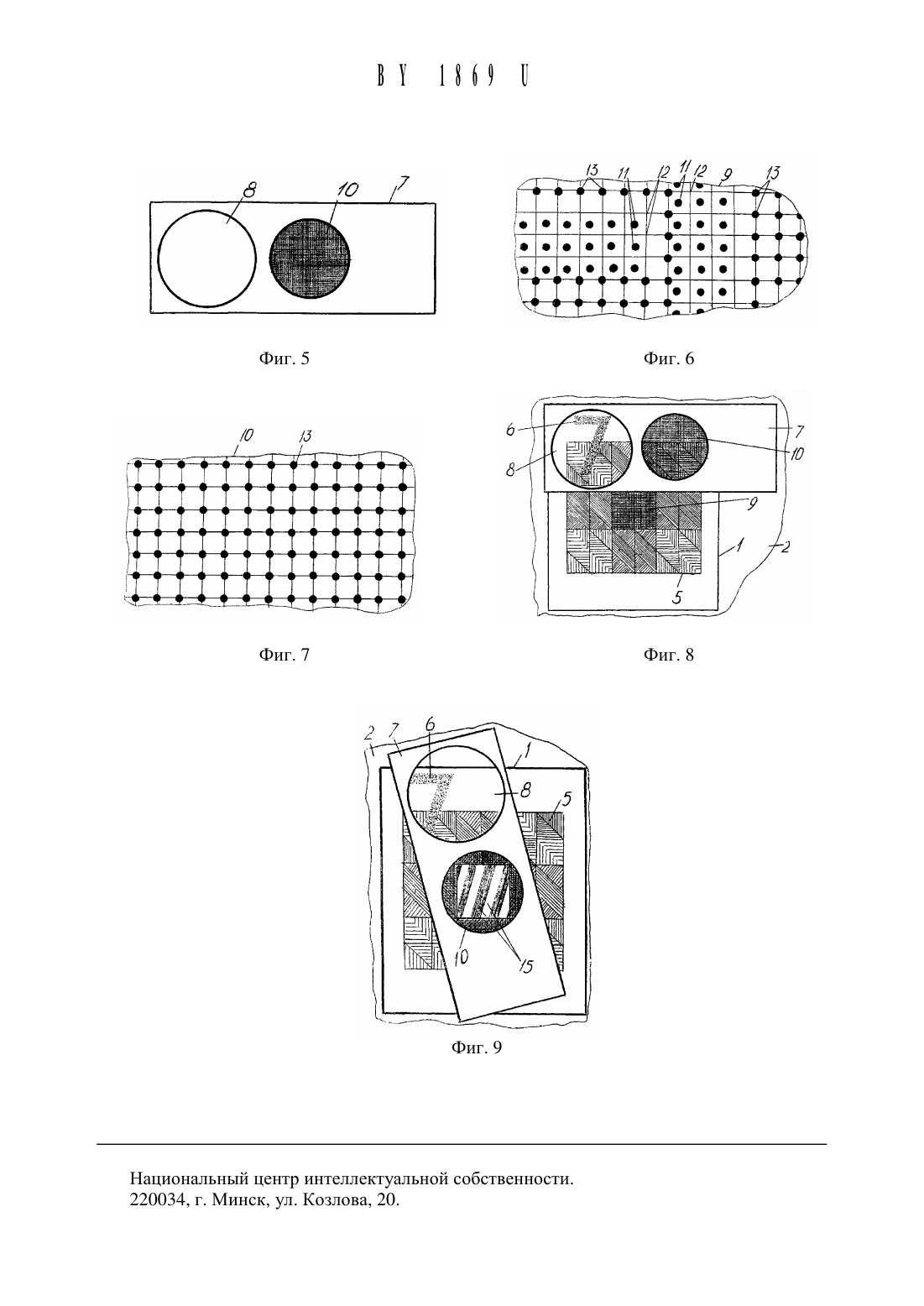

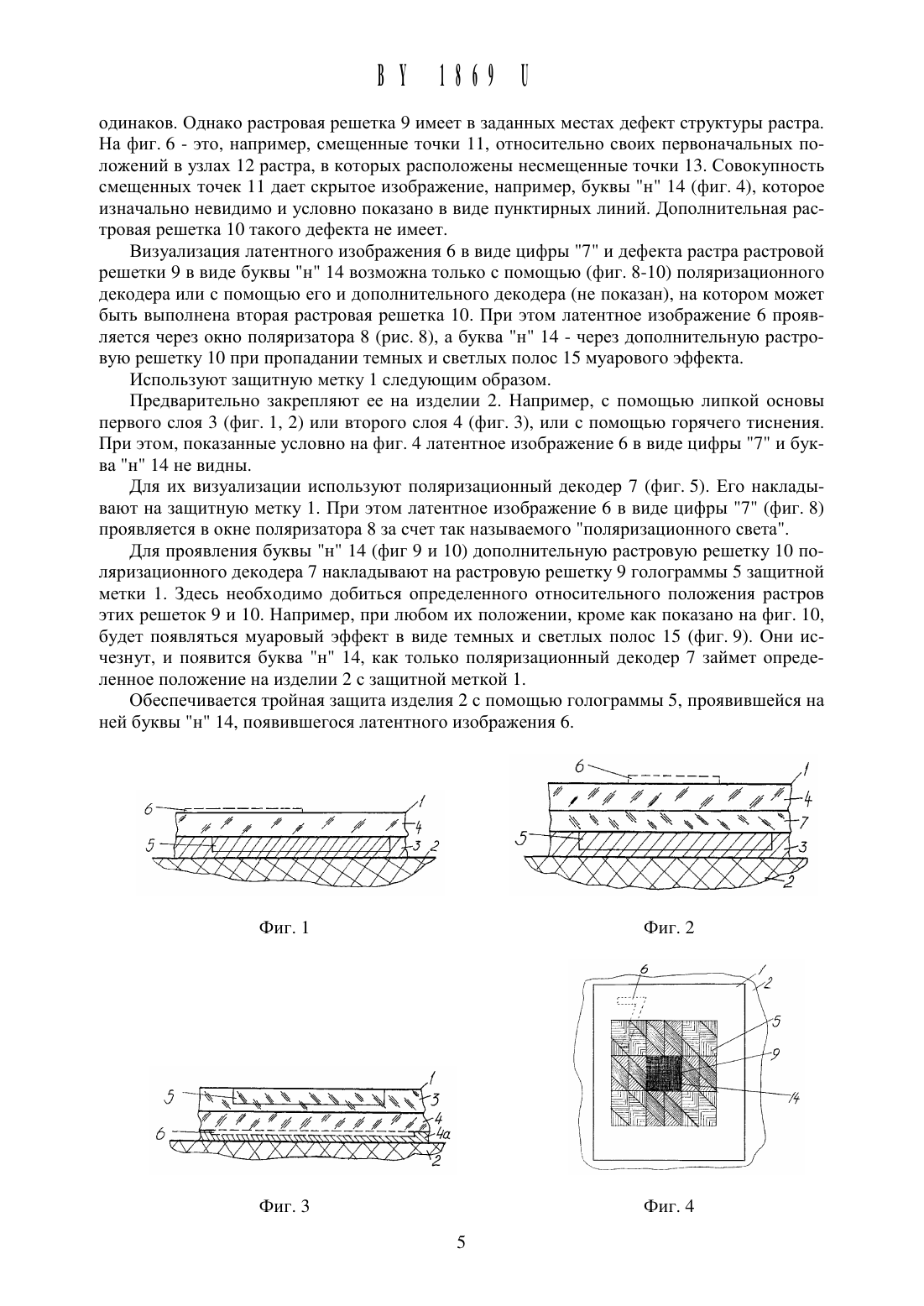

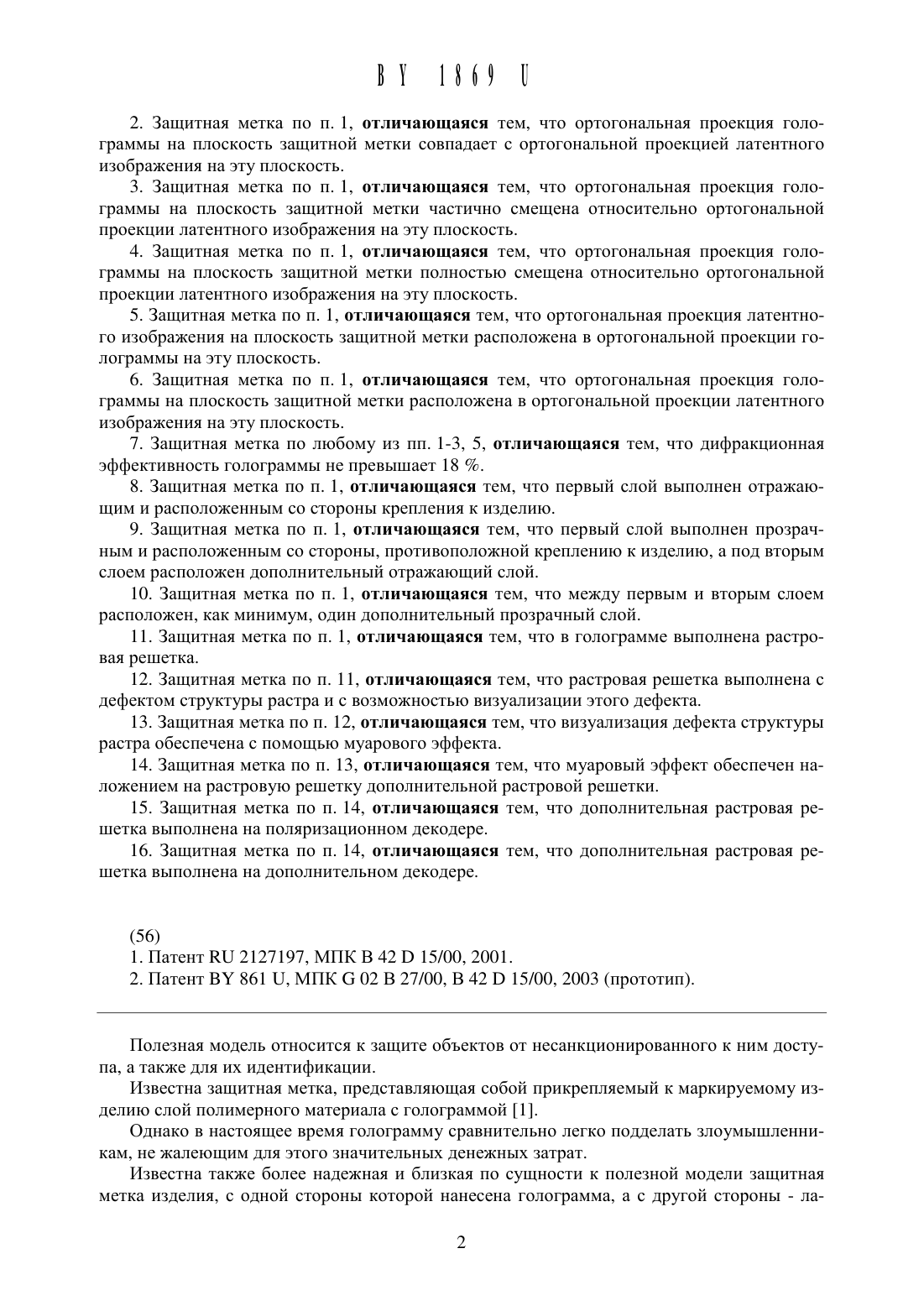

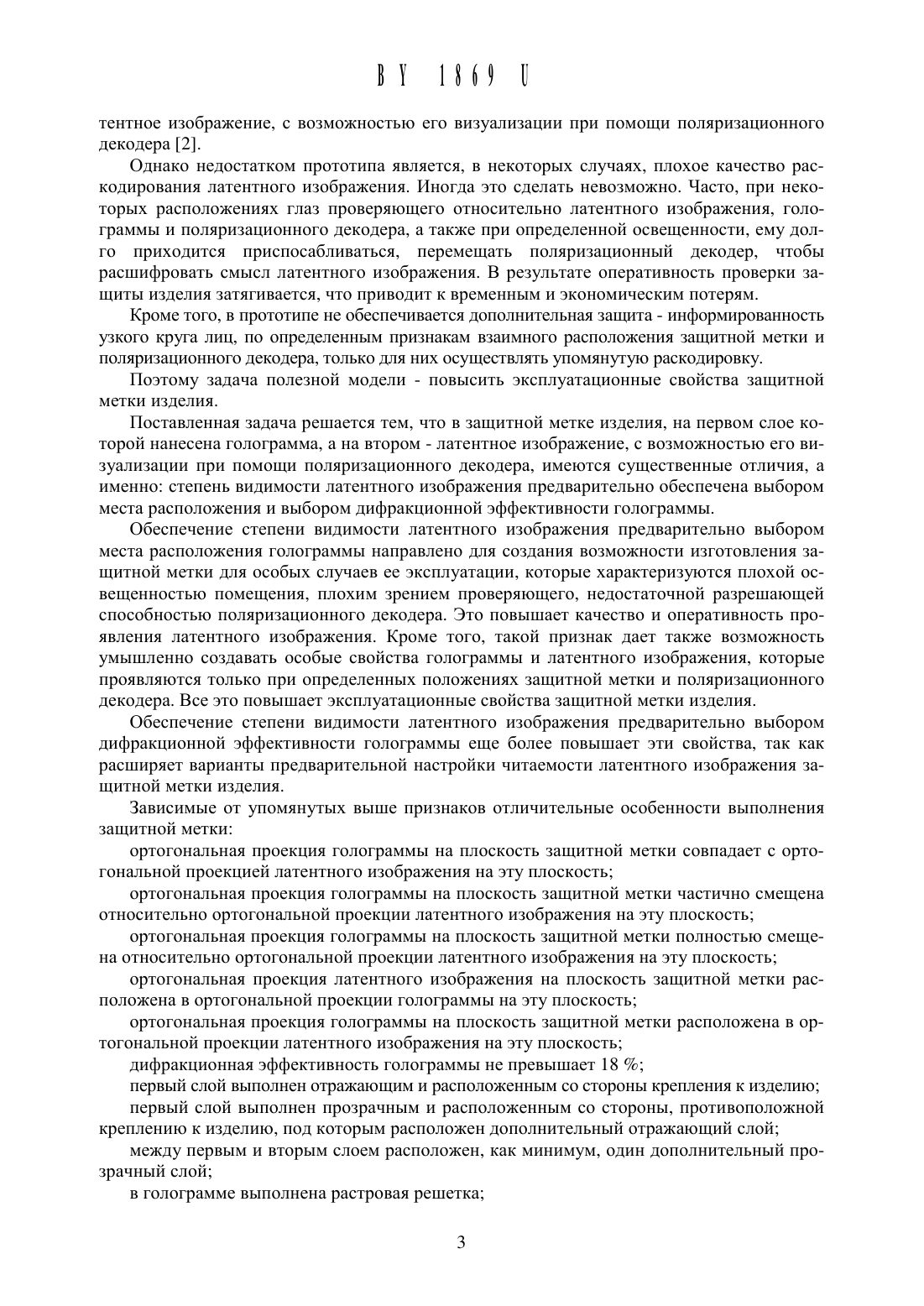

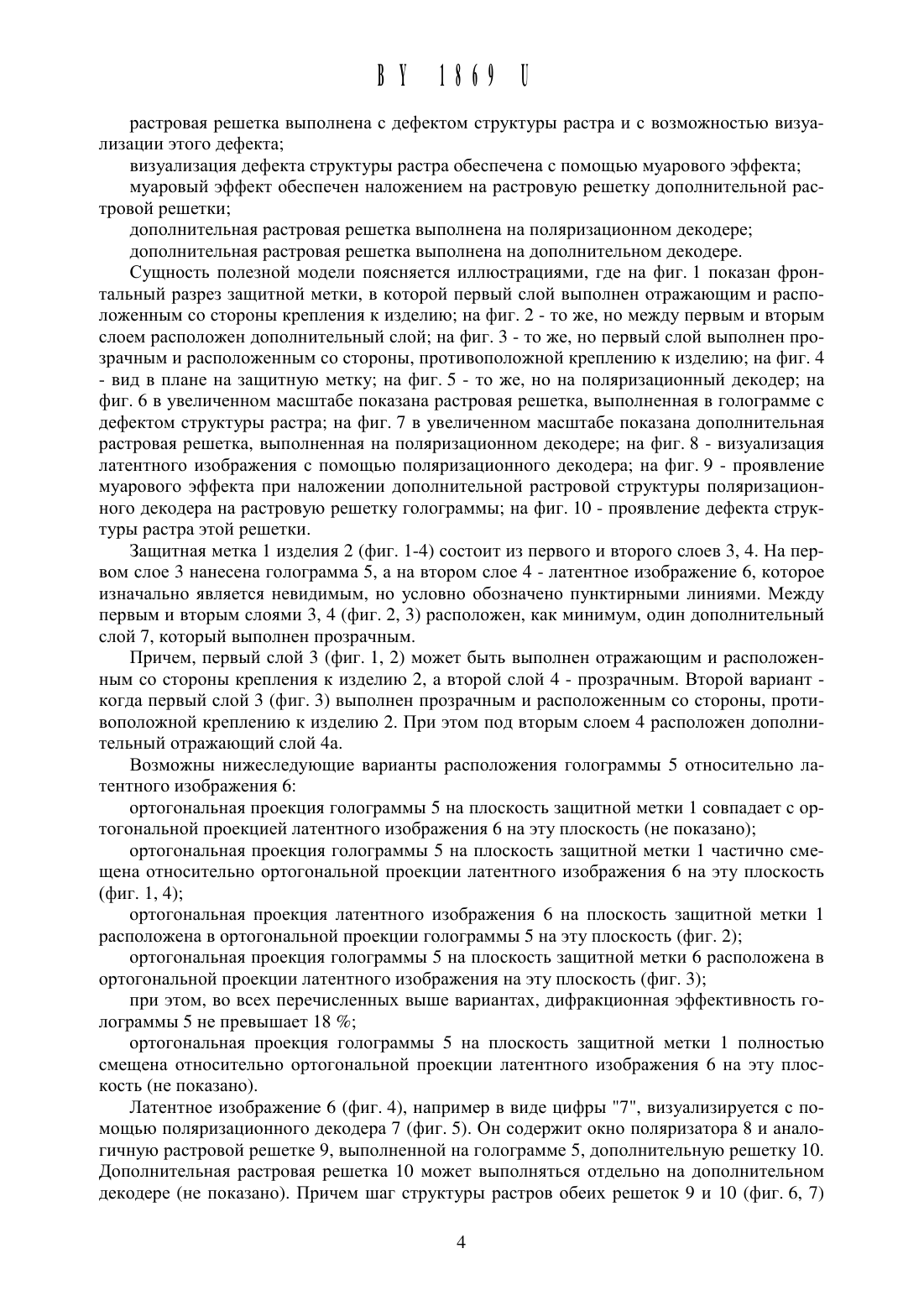

2. Защитная метка по п. 1, отличающаяся тем, что ортогональная проекция голограммы на плоскость защитной метки совпадает с ортогональной проекцией латентного изображения на эту плоскость.3. Защитная метка по п. 1, отличающаяся тем, что ортогональная проекция голограммы на плоскость защитной метки частично смещена относительно ортогональной проекции латентного изображения на эту плоскость.4. Защитная метка по п. 1, отличающаяся тем, что ортогональная проекция голограммы на плоскость защитной метки полностью смещена относительно ортогональной проекции латентного изображения на эту плоскость.5. Защитная метка по п. 1, отличающаяся тем, что ортогональная проекция латентного изображения на плоскость защитной метки расположена в ортогональной проекции голограммы на эту плоскость.6. Защитная метка по п. 1, отличающаяся тем, что ортогональная проекция голограммы на плоскость защитной метки расположена в ортогональной проекции латентного изображения на эту плоскость.7. Защитная метка по любому из пп. 1-3, 5, отличающаяся тем, что дифракционная эффективность голограммы не превышает 18 .8. Защитная метка по п. 1, отличающаяся тем, что первый слой выполнен отражающим и расположенным со стороны крепления К изделию.9. Защитная метка по п. 1, отличающаяся тем, что первый слой выполнен прозрачным и расположенным со стороны, противоположной креплению к изделию, а под вторым слоем расположен дополнительный отражающий слой.10. Защитная метка по п. 1, отличающаяся тем, что между первым и вторым слоем расположен, как минимум, один дополнительный прозрачный слой.11. Защитная метка по п. 1, отличающаяся тем, что в голограмме выполнена растровая рещетка.12. Защитная метка по п. 11, отличающаяся тем, что растровая рещетка выполнена с дефектом структуры растра и с возможностью визуализации этого дефекта.13. Защитная метка по п. 12, отличающаяся тем, что визуализация дефекта структуры растра обеспечена с помощью муарового эффекта.14. Защитная метка по п. 13, отличающаяся тем, что муаровый эффект обеспечен наложением на растровую рещетку дополнительной растровой рещетки.15. Защитная метка по п. 14, отличающаяся тем, что дополнительная растровая рещетка выполнена на поляризационном декодере.16. Защитная метка по п. 14, отличающаяся тем, что дополнительная растровая рещетка выполнена на дополнительном декодере.Полезная модель относится к защите объектов от несанкционированного к ним доступа, а также для их идентификации.Известна защитная метка, представляющая собой прикрепляемый к маркируемому изделию слой полимерного материала с голограммой 1.Однако в настоящее время голограмму сравнительно легко подделать злоумь 1 щленникам, не жалеющим для этого значительных денежных затрат.Известна также более надежная и близкая по сущности к полезной модели защитная метка изделия, с одной стороны которой нанесена голограмма, а с другой стороны - ла 2тентное изображение, с возможностью его визуализации при помощи поляризационного декодера 2.Однако недостатком прототипа является, в некоторых случаях, плохое качество раскодирования латентного изображения. Иногда это сделать невозможно. Часто, при некоторых расположениях глаз проверяющего относительно латентного изображения, голограммы и поляризационного декодера, а также при определенной освещенности, ему долго приходится приспосабливаться, перемещать поляризационный декодер, чтобы расшифровать смысл латентного изображения. В результате оперативность проверки защиты изделия затягивается, что приводит к временным и экономическим потерям.Кроме того, в прототипе не обеспечивается дополнительная защита - информированность узкого круга лиц, по определенным признакам взаимного расположения защитной метки и поляризационного декодера, только для них осуществлять упомянутую раскодировку.Поэтому задача полезной модели - повысить эксплуатационные свойства защитной метки изделия.Поставленная задача решается тем, что в защитной метке изделия, на первом слое которой нанесена голограмма, а на втором - латентное изображение, с возможностью его визуализации при помощи поляризационного декодера, имеются существенные отличия, а именно степень видимости латентного изображения предварительно обеспечена выбором места расположения и выбором дифракционной эффективности голограммы.Обеспечение степени видимости латентного изображения предварительно выбором места расположения голограммы направлено для создания возможности изготовления защитной метки для особых случаев ее эксплуатации, которые характеризуются плохой освещенностью помещения, плохим зрением проверяющего, недостаточной разрешающей способностью поляризационного декодера. Это повышает качество и оперативность проявления латентного изображения. Кроме того, такой признак дает также возможность умышленно создавать особые свойства голограммы и латентного изображения, которые проявляются только при определенных положениях защитной метки и поляризационного декодера. Все это повышает эксплуатационные свойства защитной метки изделия.Обеспечение степени видимости латентного изображения предварительно выбором дифракционной эффективности голограммы еще более повышает эти свойства, так как расширяет варианты предварительной настройки читаемости латентного изображения защитной метки изделия.Зависимые от упомянутых выше признаков отличительные особенности выполнения защитной меткиортогональная проекция голограммы на плоскость защитной метки совпадает с ортогональной проекцией латентного изображения на эту плоскостьортогональная проекция голограммы на плоскость защитной метки частично смещена относительно ортогональной проекции латентного изображения на эту плоскостьортогональная проекция голограммы на плоскость защитной метки полностью смещена относительно ортогональной проекции латентного изображения на эту плоскостьортогональная проекция латентного изображения на плоскость защитной метки расположена в ортогональной проекции голограммы на эту плоскостьортогональная проекция голограммы на плоскость защитной метки расположена в ортогональной проекции латентного изображения на эту плоскостьдифракционная эффективность голограммы не превышает 18первый слой выполнен отражающим и расположенным со стороны крепления к изделиюпервый слой выполнен прозрачным и расположенным со стороны, противоположной креплению к изделию, под которым расположен дополнительный отражающий слоймежду первым и вторым слоем расположен, как минимум, один дополнительный прозрачный слойв голограмме выполнена растровая решеткарастровая решетка выполнена с дефектом структуры растра И с возможностью визуализации этого дефектавизуализация дефекта структуры растра обеспечена с помощью муарового эффектаМуаровый эффект обеспечен наложением на растровую решетку дополнительной растровой решеткидополнительная растровая решетка выполнена на поляризационном декодередополнительная растровая решетка выполнена на дополнительном декодере.Сущность полезной модели поясняется иллюстрациями, где на фиг. 1 показан фронтальный разрез защитной метки, в которой первый слой выполнен отражающим и расположенным со стороны крепления к изделию на фиг. 2 - то же, но между первым и вторым слоем расположен дополнительный слой на фиг. 3 - то же, но первый слой выполнен прозрачнь 1 м и расположенным со стороны, противоположной креплению к изделию на фиг. 4- вид в плане на защитную метку на фиг. 5 - то же, но на поляризационный декодер на фиг. 6 в увеличенном масштабе показана растровая решетка, выполненная в голограмме с дефектом структуры растра на фиг. 7 в увеличенном масштабе показана дополнительная растровая решетка, выполненная на поляризационном декодере на фиг. 8 - визуализация латентного изображения с помощью поляризационного декодера на фиг. 9 - проявление муарового эффекта при наложении дополнительной растровой структуры поляризационного декодера на растровую решетку голограммы на фиг. 10 - проявление дефекта структуры растра этой решетки.Защитная метка 1 изделия 2 (фиг. 1-4) состоит из первого и второго слоев 3, 4. На первом слое 3 нанесена голограмма 5, а на втором слое 4 - латентное изображение 6, которое изначально является невидимым, но условно обозначено пунктирными линиями. Между первым и вторым слоями 3, 4 (фиг. 2, 3) расположен, как минимум, один дополнительный слой 7, который выполнен прозрачным.Причем, первый слой 3 (фиг. 1, 2) может быть выполнен отражающим и расположенным со стороны крепления к изделию 2, а второй слой 4 - прозрачным. Второй вариант когда первый слой 3 (фиг. 3) выполнен прозрачным и расположенным со стороны, противоположной креплению к изделию 2. При этом под вторым слоем 4 расположен дополнительный отражающий слой 4 а.Возможны нижеследующие варианты расположения голограммы 5 относительно латентного изображения 6ортогональная проекция голограммы 5 на плоскость защитной метки 1 совпадает с ортогональной проекцией латентного изображения 6 на эту плоскость (не показано)ортогональная проекция голограммы 5 на плоскость защитной метки 1 частично смещена относительно ортогональной проекции латентного изображения 6 на эту плоскостьортогональная проекция латентного изображения 6 на плоскость защитной метки 1 расположена в ортогональной проекции голограммы 5 на эту плоскость (фиг. 2)ортогональная проекция голограммы 5 на плоскость защитной метки 6 расположена в ортогональной проекции латентного изображения на эту плоскость (фиг. 3)при этом, во всех перечисленных выше вариантах, дифракционная эффективность голограммы 5 не превышает 18ортогональная проекция голограммы 5 на плоскость защитной метки 1 полностью смещена относительно ортогональной проекции латентного изображения 6 на эту плоскость (не показано).Латентное изображение 6 (фиг. 4), например в виде цифры 7, визуализируется с помощью поляризационного декодера 7 (фиг. 5). Он содержит окно поляризатора 8 и аналогичную растровой решетке 9, выполненной на голограмме 5, дополнительную решетку 10. Дополнительная растровая решетка 10 может выполняться отдельно на дополнительном декодере (не показано). Причем шаг структуры растров обеих решеток 9 и 10 (фиг. 6, 7)одинаков. Однако растровая рещетка 9 имеет в заданных местах дефект структуры растра. На фиг. 6 - это, например, смещенные точки 11, относительно своих первоначальных положений в узлах 12 растра, в Которых расположены несмещенные точки 13. Совокупность смещенных точек 11 дает скрытое изображение, например, буквы н 14 (фиг. 4), которое изначально невидимо и условно показано в виде пунктирных линий. Дополнительная растровая рещетка 10 такого дефекта не имеет.Визуализация латентного изображения 6 в виде Цифры 7 и дефекта растра растровой рещетки 9 в виде буквы н 14 возможна только с помощью (фиг. 8-10) поляризационного декодера или с помощью его и дополнительного декодера (не показан), на котором может быть выполнена вторая растровая рещетка 10. При этом латентное изображение 6 проявляется через окно поляризатора 8 (рис. 8), а буква н 14 - через дополнительную растровую рещетку 10 при пропадании темных и светлых полос 15 муарового эффекта.Используют защитную метку 1 следующим образом.Предварительно закрепляют ее на изделии 2. Например, с помощью липкой основы первого слоя 3 (фиг. 1, 2) или второго слоя 4 (фиг. 3), или с помощью горячего тиснения. При этом, показанные условно на фиг. 4 латентное изображение 6 в виде Цифры 7 и буква н 14 не видны.Для их визуализации используют поляризационный декодер 7 (фиг. 5). Его накладь 1 вают на защитную метку 1. При этом латентное изображение 6 в виде цифры 7 (фиг. 8) проявляется в окне поляризатора 8 за счет так называемого поляризационного света.Для проявления буквы н 14 (фиг 9 и 10) дополнительную растровую рещетку 10 поляризационного декодера 7 накладывают на растровую рещетку 9 голограммы 5 защитной метки 1. Здесь необходимо добиться определенного относительного положения растров этих рещеток 9 и 10. Например, при любом их положении, кроме как показано на фиг. 10,будет появляться муаровый эффект в виде темных и светлых полос 15 (фиг. 9). Они исчезнут, и появится буква н 14, как только поляризационный декодер 7 займет определенное положение на изделии 2 с защитной меткой 1.Обеспечивается тройная защита изделия 2 с помощью голограммы 5, проявившейся на ней буквы н 14, появивщегося латентного изображения 6.
