Защитная метка

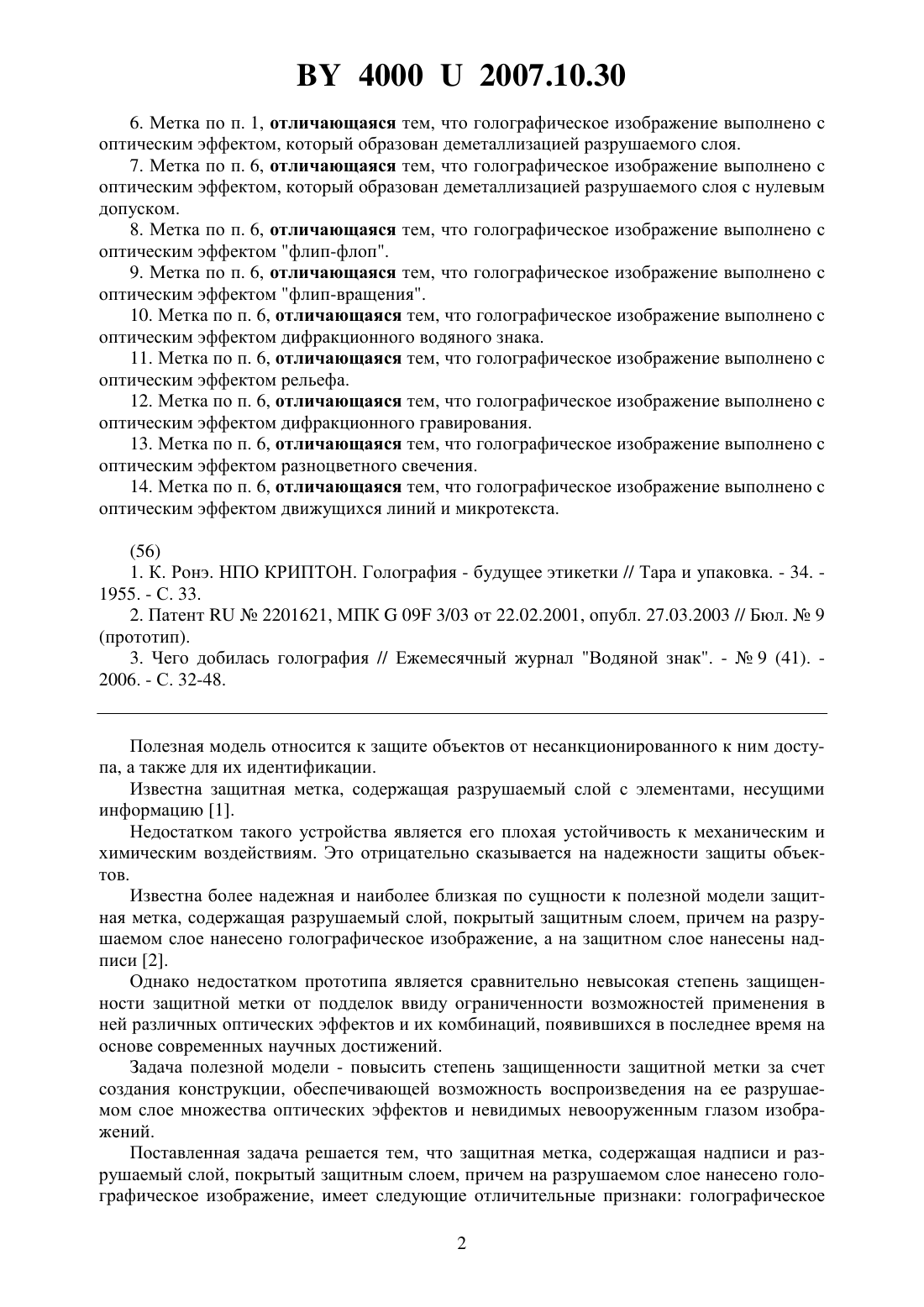

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Общество с ограниченной ответственностью Магия света(72) Авторы Танин Леонид Викторович Моисеенко Петр Васильевич Гинак Сергей Николаевич Короленко Альберт Андреевич(73) Патентообладатель Общество с ограниченной ответственностью Магия света(57) 1. Защитная метка, содержащая надписи и разрушаемый слой, покрытый защитным слоем, причем на разрушаемом слое нанесено голографическое изображение, отличающаяся тем, что голографическое изображение представлено, как минимум, двумя планами его видимости с включением неразличимых невооруженным глазом элементов. 2. Метка по п. 1, отличающаяся тем, что неразличимые невооруженным глазом элементы объединены в систему, содержащую микротекст, скрытое растровое и скрытое голографическое изображение в любом сочетании между собой. 3. Метка по п. 1, отличающаяся тем, что надписи выполнены в разрушаемом слое. 4. Метка по п. 3, отличающаяся тем, что надписи выполнены методом локального разрушения разрушаемого слоя. 5. Метка по п. 4, отличающаяся тем, что локальное разрушение осуществлено с помощью лазерного воздействия. 40002007.10.30 6. Метка по п. 1, отличающаяся тем, что голографическое изображение выполнено с оптическим эффектом, который образован деметаллизацией разрушаемого слоя. 7. Метка по п. 6, отличающаяся тем, что голографическое изображение выполнено с оптическим эффектом, который образован деметаллизацией разрушаемого слоя с нулевым допуском. 8. Метка по п. 6, отличающаяся тем, что голографическое изображение выполнено с оптическим эффектом флип-флоп. 9. Метка по п. 6, отличающаяся тем, что голографическое изображение выполнено с оптическим эффектом флип-вращения. 10. Метка по п. 6, отличающаяся тем, что голографическое изображение выполнено с оптическим эффектом дифракционного водяного знака. 11. Метка по п. 6, отличающаяся тем, что голографическое изображение выполнено с оптическим эффектом рельефа. 12. Метка по п. 6, отличающаяся тем, что голографическое изображение выполнено с оптическим эффектом дифракционного гравирования. 13. Метка по п. 6, отличающаяся тем, что голографическое изображение выполнено с оптическим эффектом разноцветного свечения. 14. Метка по п. 6, отличающаяся тем, что голографическое изображение выполнено с оптическим эффектом движущихся линий и микротекста.(прототип). 3. Чего добилась голография // Ежемесячный журнал Водяной знак. -9 (41). 2006. - С. 32-48. Полезная модель относится к защите объектов от несанкционированного к ним доступа, а также для их идентификации. Известна защитная метка, содержащая разрушаемый слой с элементами, несущими информацию 1. Недостатком такого устройства является его плохая устойчивость к механическим и химическим воздействиям. Это отрицательно сказывается на надежности защиты объектов. Известна более надежная и наиболее близкая по сущности к полезной модели защитная метка, содержащая разрушаемый слой, покрытый защитным слоем, причем на разрушаемом слое нанесено голографическое изображение, а на защитном слое нанесены надписи 2. Однако недостатком прототипа является сравнительно невысокая степень защищенности защитной метки от подделок ввиду ограниченности возможностей применения в ней различных оптических эффектов и их комбинаций, появившихся в последнее время на основе современных научных достижений. Задача полезной модели - повысить степень защищенности защитной метки за счет создания конструкции, обеспечивающей возможность воспроизведения на ее разрушаемом слое множества оптических эффектов и невидимых невооруженным глазом изображений. Поставленная задача решается тем, что защитная метка, содержащая надписи и разрушаемый слой, покрытый защитным слоем, причем на разрушаемом слое нанесено голографическое изображение, имеет следующие отличительные признаки голографическое 2 40002007.10.30 изображение представлено, как минимум, двумя планами его видимости с включением неразличимых невооруженным глазом элементов. Представление голографического изображения, как минимум, двумя планами его видимости направлено на расширение функциональных возможностей создания различных видов голографического изображения на этих планах с возможностью образования оптических эффектов (флип-флоп, рельефа элементов изображения и их движения, и др.). При этом повышается степень защищенности такого изделия, так как ограничиваются возможности у злоумышленников воспроизвести эти сложные и многочисленные эффекты на подделках. Включение в голографическое изображение неразличимых невооруженным глазом элементов (например микротекста, латентного изображения и др.) еще более повысит защищенность защитной метки от подделок. Разновидностями выполнения такой защитной метки являются нижеследующие зависимые отличительные признаки неразличимые невооруженным глазом элементы объединены в систему, содержащую микротекст, скрытое растровое и скрытое голографическое изображение в любом сочетании между собой надписи выполнены в разрушаемом слое надписи выполнены методом локального разрушения разрушаемого слоя локальное разрушение осуществлено с помощью лазерного воздействия голографическое изображение выполнено с оптическим эффектом, который образован деметаллизацией разрушаемого слоя голографическое изображение выполнено с оптическим эффектом, который образован деметаллизацией разрушаемого слоя с нулевым допуском голографическое изображение выполнено с оптическим эффектом флип-вращения голографическое изображение выполнено с оптическим эффектом дифракционного водяного знака голографическое изображение выполнено с оптическим эффектом рельефа голографическое изображение выполнено с оптическим эффектом дифракционного гравирования голографическое изображение выполнено с оптическим эффектом разноцветного свечения голографическое изображение выполнено с оптическим эффектом движущихся линий и микротекста. Сущность полезной модели поясняется иллюстрациями. На фиг. 1 показан вид в плане защитной метки. На фиг. 2 - выносной вид А участка защитной метки по фиг. 1. На фиг. 3 ее разрез. Защитную метку предварительно хранят, например, на релизной (отделяемой) бумаге,или пленке, или вощеной бумаге (не показано). Голографическое изображение (фиг. 1) состоит из изображения 1, например, с оптическим эффектом флип-флоп рисунка кассового аппарата (как показано) и проявляемого за счет оптического голографического эффекта, под определенным углом зрения, рисунка контура географических границ страны или ее стилизованной географической карты (не показано). Причем изображение 1 расположено на переднем плане 2 видимости этого голографического изображения так же, как и, например, надпись не вскрывать. Голографическое изображение также включает в себя неразличимый невооруженным глазом элемент, например микротекст 3 МНС, читаемый (фиг. 2) только с помощью лупы или микроскопа. Этот микротекст 3 расположен на переднем плане. На заднем плане 4 видимости голографического изображения расположены надписи, например повторяющийся текст не вскрывать с оптическим эффектом движения этого текста и, например,фон. 3 40002007.10.30 Поверх голографического изображения нанесены надписи 5, например номерной знак защитной метки АБ 123456789 (как показано на фиг. 1), вид рекомендуемой операции Техническое обслуживание после снятия защитной метки с изделия и сокращенное наименование этого изделия, например КСА, что означает кассовый суммирующий аппарат. Данные надписи 5 нанесены, например, с помощью термотрансферной печати. На одном из планов видимости голографического изображения также могут содержаться и другие неразличимые невооруженным глазом элементы. Например, скрытое голографическое изображение 6 в виде аббревиатуры КСА и скрытое растровое изображение 7 аббревиатуры ТО. Причем идентифицируются (фиг. 2) эти изображения 6 и 7 соответственно с помощью идентификатора скрытого изображения и наложением растрового идентификатора (не показано). Расположение описанных выше изображений и их элементов в защитной метке нижеследующее (фиг. 3). Защитная метка состоит из адгезивного слоя 8 для крепления к изделию и разрушаемого слоя 9, покрытого защитным слоем 10, например прозрачной пленкой. Разрушаемый слой представляет собой металлизированный слой штампованного лака. Причем на разрушаемый слой 9 нанесено голографическое изображение с описанными выше элементами (1, 3, 4, 6, 7) видимости переднего и заднего плана, а на защитный слой 10 нанесены упомянутые надписи 5. Причем надписи 5 могут быть выполнены также в разрушаемом слое 9, например в окне 11, полученном методом локального разрушения разрушаемого слоя 9 с помощью лазерного воздействия. Планов 2 и 4 видимости голографического изображения может быть больше двух. Причем они могут быть образованы деметаллизацией разрушаемого слоя 3 и желательно деметаллизацией с нулевым допуском. В этом случае могут образовываться оптические эффекты на голографическом изображении флип-флоп, флип-вращения, появление дифракционного водяного знака, выделение рельефа, осуществление дифракционного гравирования, образование разноцветного свечения, осуществление движения линий изображения 1, микротекста 3 и др. Пользуются защитной меткой следующим образом. Перед закреплением ее на объекте снимают релизную бумагу (не показано). Затем прикладывают защитную метку ее внешним адгезивным слоем 8 к защищаемому изделию. За счет сил сцепления, возникающих между этим слоем и изделием, защитная метка закрепляется. Изображение 1 и текст не вскрывать могут визуально наблюдаться полностью. Причем может наблюдаться оптический эффектфлип-флоп изображения 1, когда под разными углами зрения на одном месте появляется, например, в одном случае рисунок кассового аппарата, а в другом - рисунок географической карты. Также могут наблюдаться и другие оптические эффекты, описанные выше. Для выявления скрытых изображений применяют специальные оптические приборы. Для чтения микротеста 3 - лупу или микроскоп. Для идентификации скрытого голографического изображения 6 и скрытого растрового изображения 7 применяют специальные идентификаторы. При любом снятии защитной метки нарушается ее целостность, так как повреждается разрушаемый слой 9. В этом случае все упомянутые элементы на нем искажаются или пропадают полностью или частично без возможности восстановления. Если это не сопровождено регламентированными процедурами, например записью в журнале о техническом обслуживании, то выявится явно несанкционированный доступ. Санкционированный же съем защитной метки может сопровождаться идентификацией и учетом сохраненной информации 5 на защитном слое 10. Внедрение данной защитной метки с такой многоэлементной базой идентифицированных изображений позволит повысить сохранность охраняемых объектов и их учет. 4 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
