Муфта кулачковая с цикличным свободным ходом

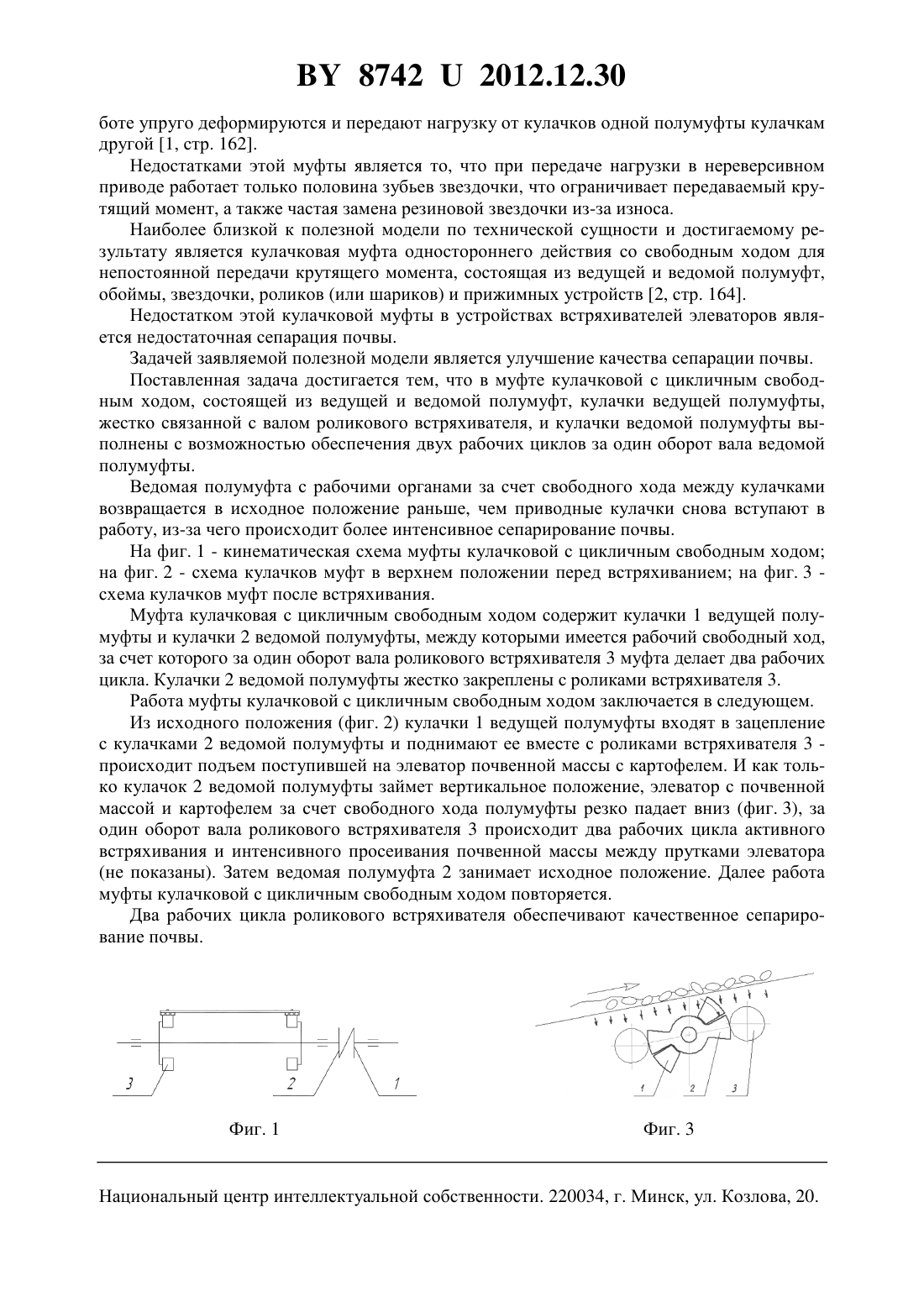

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(72) Авторы Рапинчук Александр Леонидович Барановский Иван Андреевич Комлач Дмитрий Иванович Голдыбан Виктор Владимирович(73) Патентообладатель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(57) Муфта кулачковая с цикличным свободным ходом, состоящая из ведущей и ведомой полумуфт, отличающаяся тем, что кулачки ведущей полумуфты, жестко связанной с валом роликового встряхивателя, и кулачки ведомой полумуфты выполнены с возможностью обеспечения двух рабочих циклов за один оборот вала ведомой полумуфты. Фиг. 2 Полезная модель относится к машиностроению, а именно к устройству кулачковых муфт, применение которых возможно в устройствах роликовых встряхивателей элеваторов для улучшения сепарации. Известна муфта с резиновой звездочкой по ГОСТ 14084-76, состоящая из ведущей и ведомой полумуфт, имеющих торцовые кулачки. Кулачки одной полумуфты размещаются между кулачками другой и разделяются выступами резиновой звездочки, которые при ра 87422012.12.30 боте упруго деформируются и передают нагрузку от кулачков одной полумуфты кулачкам другой 1, стр. 162. Недостатками этой муфты является то, что при передаче нагрузки в нереверсивном приводе работает только половина зубьев звездочки, что ограничивает передаваемый крутящий момент, а также частая замена резиновой звездочки из-за износа. Наиболее близкой к полезной модели по технической сущности и достигаемому результату является кулачковая муфта одностороннего действия со свободным ходом для непостоянной передачи крутящего момента, состоящая из ведущей и ведомой полумуфт,обоймы, звездочки, роликов (или шариков) и прижимных устройств 2, стр. 164. Недостатком этой кулачковой муфты в устройствах встряхивателей элеваторов является недостаточная сепарация почвы. Задачей заявляемой полезной модели является улучшение качества сепарации почвы. Поставленная задача достигается тем, что в муфте кулачковой с цикличным свободным ходом, состоящей из ведущей и ведомой полумуфт, кулачки ведущей полумуфты,жестко связанной с валом роликового встряхивателя, и кулачки ведомой полумуфты выполнены с возможностью обеспечения двух рабочих циклов за один оборот вала ведомой полумуфты. Ведомая полумуфта с рабочими органами за счет свободного хода между кулачками возвращается в исходное положение раньше, чем приводные кулачки снова вступают в работу, из-за чего происходит более интенсивное сепарирование почвы. На фиг. 1 - кинематическая схема муфты кулачковой с цикличным свободным ходом на фиг. 2 - схема кулачков муфт в верхнем положении перед встряхиванием на фиг. 3 схема кулачков муфт после встряхивания. Муфта кулачковая с цикличным свободным ходом содержит кулачки 1 ведущей полумуфты и кулачки 2 ведомой полумуфты, между которыми имеется рабочий свободный ход,за счет которого за один оборот вала роликового встряхивателя 3 муфта делает два рабочих цикла. Кулачки 2 ведомой полумуфты жестко закреплены с роликами встряхивателя 3. Работа муфты кулачковой с цикличным свободным ходом заключается в следующем. Из исходного положения (фиг. 2) кулачки 1 ведущей полумуфты входят в зацепление с кулачками 2 ведомой полумуфты и поднимают ее вместе с роликами встряхивателя 3 происходит подъем поступившей на элеватор почвенной массы с картофелем. И как только кулачок 2 ведомой полумуфты займет вертикальное положение, элеватор с почвенной массой и картофелем за счет свободного хода полумуфты резко падает вниз (фиг. 3), за один оборот вала роликового встряхивателя 3 происходит два рабочих цикла активного встряхивания и интенсивного просеивания почвенной массы между прутками элеватора(не показаны). Затем ведомая полумуфта 2 занимает исходное положение. Далее работа муфты кулачковой с цикличным свободным ходом повторяется. Два рабочих цикла роликового встряхивателя обеспечивают качественное сепарирование почвы. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
